교정 코드 18109802 1.38 참고: 절차에서 명시적으로 언급하지 않는 한 위 교정 코드 및 FRT는 연결된 절차를 포함하여 이 절차를 수행하는 데 필요한 모든 작업을 반영합니다. 명시적으로 지시하지 않는 한 교정 코드를 누적하지 마십시오. 참고: FRT에 대한 자세한 내용과 FRT가 만들어진 방법은 표준 정비 작업시간을(를) 참조하십시오. FRT 값에 대한 피드백을 제공하려면 LaborTimeFeedback@tesla.com으로 이메일을 보내십시오. 참고: 아래 절차를 수행할 때 적절한 PPE를 착용했는지 확인하려면 개인 보호의 내용을 참조하십시오.

1. 도어 4개를 모두 엽니다.
2. 창문 4개를 모두 내립니다.
3. LH 전면 시트를 앞으로 이동합니다
4. 일자 드라이버를 사용하여 전면 안전벨트 링키지의 잠금 장치를 시계 반대 방향으로 돌려 프리텐셔너에서 분리한 다음 링키지를 프리텐셔너에서 밀어 꺼낸 후 한쪽으로 치워둡니다.
   경고

   장치가 손상되지 않도록 시계 방향으로 돌리지 마십시오.

   참고

   링키지 디자인은 다를 수 있지만 기능은 동일합니다.

   참고

   분리할 때 잠금 나사는 수평 위치를 유지합니다.

   참고

   링키지가 분리되면 가벼운 딸깍 소리가 들립니다.





5. RH 전면 시트를 앞으로 이동합니다.
6. 일자 드라이버를 사용하여 전면 안전벨트 링키지의 잠금 장치를 시계 반대 방향으로 돌려 프리텐셔너에서 분리한 다음 링키지를 프리텐셔너에서 밀어 꺼낸 후 한쪽으로 치워둡니다.
   경고

   장치가 손상되지 않도록 시계 방향으로 돌리지 마십시오.

   참고

   링키지 디자인은 다를 수 있지만 기능은 동일합니다.

   참고

   분리할 때 잠금 나사는 수평 위치를 유지합니다.

   참고

   링키지가 분리되면 가벼운 딸깍 소리가 들립니다.





7. LH 전면 시트 트랙 후면을 플로어 패널에 고정하는 볼트를 탈거합니다.
   참고

   패치 볼트 2개, T45P, 34 Nm, 탈거 후 폐기합니다.



8. RH 전면 시트 트랙의 후면을 플로어 패널에 고정하는 볼트를 탈거합니다.
   참고

   패치 볼트 2개, T45P, 34 Nm, 탈거 후 폐기합니다.



9. 릴리스 콘솔 후면 패널 어셈블리
   참고

   클립 7개, 기준점 6개







10. 콘솔 후면 패널 어셈블리 탈거
    참고

    커넥터 2개, 기준점 2개, 콘솔 어셈블리에서 분리하기 위해 브래킷 아래에 있는 램프용 커넥터 잠금 장치로 패널을 뒤로 밉니다.









11. LH 및 RH 후면 콘솔 캐리어를 분리합니다.
    참고

    볼트 2개, 10mm, 12 Nm





12. LH 전면 시트를 뒤로 이동시킵니다.
13. RH 전면 시트를 뒤로 이동시킵니다.
14. LH 전면 시트 트랙 전면을 플로어 패널에 고정하는 볼트를 탈거합니다.
    참고

    패치 볼트 2개, T45P, 34 Nm, 탈거 후 폐기합니다.



15. 쉽게 탈거할 수 있도록 LH 전면 시트의 위치를 조정합니다.
    참고

    시트가 바닥에서 완전히 올라간 상태에서 가장 수직 위치에서 트랙의 중앙으로 시트를 이동합니다.
16. RH 전면 시트 트랙의 전면을 플로어 패널에 고정하는 볼트를 탈거합니다.
    참고

    패치 볼트 2개, T45P, 34 Nm, 탈거 후 폐기합니다.



17. 쉽게 탈거할 수 있도록 RH 전면 시트의 위치를 조정합니다.
    참고

    시트가 바닥에서 완전히 올라간 상태에서 가장 수직 위치에서 트랙의 중앙으로 시트를 이동합니다.
18. 휴대폰 거치대 해제
    참고

    클립 4개, 기준점 2개, 하단에서 위로 당기고 계기판 아래에서 밖으로 흔듭니다.





19. 휴대폰 거치대 탈거
    참고

    커넥터 3개, 클립 1개, 손상을 방지하기 위해 각 소켓에서 똑바로 당기기 전에 커넥터 잠금을 해제하도록 주의하십시오.





20. IP 서비스 패널 해제
    참고

    탭 2개, 기준점 4개, 상단 탭 풀기 및 뒤로 밀기







21. IP 서비스 패널에서 진단 및 CAN 하네스 해제
    참고

    클립 2개





22. IP 서비스 패널을 탈거합니다.
    참고

    커넥터 1개





23. LH 전면 바닥 매트를 탈거합니다.
24. LH 발밑 공간 커버를 탈거합니다.
    참고

    커넥터 1개, 자석 2개





25. LH 중간 A필러 트림을 탈거합니다.
    참고

    클립 1개, 탭 2개





26. LH 하단 A필러 트림을 탈거합니다.
    참고

    클립 7개







27. LH 콘솔 사이드 카펫을 탈거합니다.
    참고

    클립 11개





28. 센터 콘솔에서 LH 토우보드 하단 브래킷 해제
    참고

    볼트 1개, 10mm, 10Nm



29. 후드를 엽니다.
    참고

    메뉴 경로: 중앙 디스플레이 터치스크린 > 퀵 컨트롤 > 프렁크 열기.
30. 후면 후드 내 에이프런을 탈거합니다.
    참고

    클립 8개





31. 중앙 디스플레이에서 차량 전원을 끕니다.
    참고

    메뉴 경로: 컨트롤 > 안전 및 보안 > 전원 끄기.
32. LV 배터리 커넥터 및 응급구조대 루프를 연결 해제합니다.
    참고

    커넥터 2개, 녹색 잠금 탭을 위로 들어 올려 풉니다. 검은색 커넥터 잠금 장치를 바깥쪽으로 당겨 연결부를 분리합니다.









33. 시트 바닥 아래에서 접근할 수 있도록 의자를 배치하고 시트 컨트롤러에서 LH 차체 하네스를 연결 해제합니다.
    참고

    커넥터 2개, 클립 1개, 검은색 커넥터의 빨간색 잠금 탭을 풉니다.



34. 차량에서 LH 전면 시트를 탈거합니다.
    참고

    보조 작업자의 도움을 받는 것이 좋습니다. 다른 구성 요소를 손상시키지 않도록 주의하십시오.
35. 시트 바닥 아래에서 접근할 수 있도록 의자를 배치하고 시트 컨트롤러에서 RH 차체 하네스를 연결 해제합니다.
    참고

    커넥터 2개, 클립 1개, 검은색 커넥터의 빨간색 잠금 탭을 풉니다.



36. 차량에서 RH 전면 시트를 탈거합니다.
    참고

    보조 작업자의 도움을 받는 것이 좋습니다. 다른 구성 요소를 손상시키지 않도록 주의하십시오.



37. RH 전면 바닥 매트를 탈거합니다.



38. RH 발밑 공간 커버를 탈거합니다.
    참고

    자석 3개, 커넥터 1개



39. RH 중간 A필러 트림을 탈거합니다.
    참고

    클립 1개, 탭 2개





40. RH 하단 A필러 트림을 탈거합니다.
    참고

    클립 7개







41. RH 콘솔 사이드 카펫을 탈거합니다.
    참고

    클립 11개





42. 센터 콘솔에서 RH 토우보드 하단 브래킷 해제
    참고

    볼트 1개, 10mm, 10Nm



43. 차체 하네스에 센터 콘솔 커넥터 해제
    참고

    커넥터 4개, 클립 2개

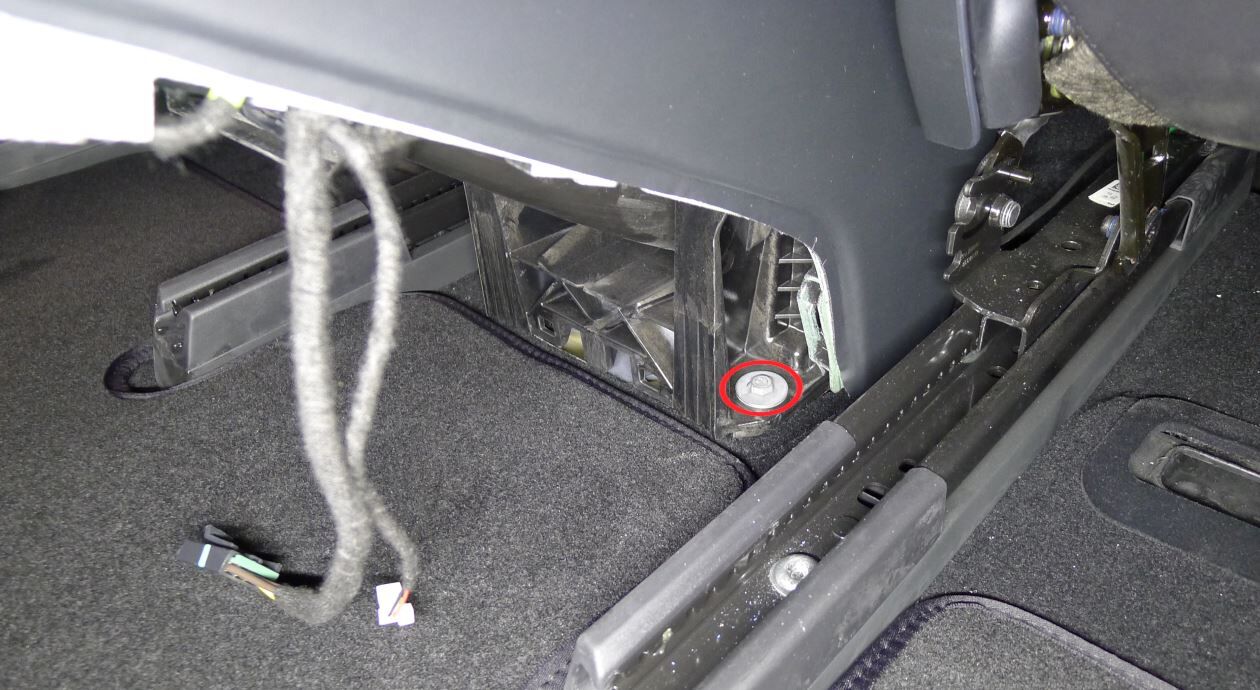

44. 콘솔 캐리어 중앙 브래킷 해제
    참고

    볼트 2개, 10mm, 12 Nm





45. 콘솔 어셈블리 탈거
    참고

    뒤쪽에서 들어 올리고 IP 아래에서 앞쪽으로 회전하여 동승자 도어 밖으로 이동합니다. 시트, IP 또는 내부 도어 패널이 긁히지 않도록 주의하십시오. 필요한 경우 보조 작업자의 도움을 받는 것이 좋습니다.
46. LH 볼스터 트림을 탈거합니다.
    참고

    클립 1개, 탭 1개, 상단 부분을 해제하여 시작합니다.







47. RH 볼스터 트림을 탈거합니다.
    참고

    클립 1개, 탭 1개, 상단 부분을 해제하여 시작합니다.







48. 2열 시트 쿠션 어셈블리를 탈거합니다.
    참고

    클립 2개, 커넥터 2개, 잠금 클립 체결을 해제하고 시트 쿠션 위로 들어 올리고, 연결부를 분리합니다. 2열 시트가 접힌 경우, 당분간 접습니다.











49. LH 하단 C필러 트림을 부분적으로 해제하여 하단 B필러 클립에 접근합니다.
    참고

    클립 4개





50. LH 하단 B필러 트림을 탈거합니다.
    참고

    클립 6개, 기준점 2개, 상단 트림 및 차체에서 분리합니다.







51. 하단 B필러 클립에 접근하기 위해 RH 하단 C필러 트림을 부분적으로 해제합니다.
    참고

    클립 4개





52. RH 하단 B필러를 탈거합니다.
    참고

    클립 6개, 기준점 2개, 상단 트림 및 차체에서 분리합니다.





53. 실내 바닥에서 1열 시트 라이저를 탈거합니다.
    참고

    라이저 4개, 클립 2개







54. 2열 시트 실에서 실내 카펫을 해제합니다.
    참고

    클립 3개



55. 차량에서 실내 카펫을 탈거합니다.
    참고

    LH 및 RH 앞부분을 뒤로 접습니다.





56. RH 2열 플로어 덕트를 탈거합니다.
    참고

    탭 2개





57. RH 2열 플로어 덕트를 장착합니다.
    참고

    탭 2개



58. 차량에 실내 카펫을 장착합니다.





59. 실내 카펫을 2열 시트 실에 고정합니다.
    참고

    클립 3개



60. 실내 바닥에 1열 시트 라이저를 장착합니다.
    참고

    라이저 4개, 클립 2개







61. RH 하단 B필러를 장착합니다.
    참고

    클립 6개, 기준점 2개, 기준점을 정렬한 다음 손상되거나 누락된 모든 클립을 채웁니다.





62. 부분적으로 해제된 RH 하단 C필러 트림을 고정합니다.
    참고

    클립 4개, 웨더 씰이 제대로 장착되었는지 확인하십시오.





63. LH 하단 B필러를 장착합니다.
    참고

    클립 6개, 기준점 2개, 기준점을 정렬한 다음 손상되거나 누락된 모든 클립을 채웁니다.







64. 부분적으로 풀린 LH 하단 C필러 트림을 고정합니다.
    참고

    클립 4개, 웨더 씰이 제대로 장착되었는지 확인하십시오.





65. 2열 시트 쿠션 어셈블리를 장착합니다.
    참고

    클립 2개, 커넥터 2개, 연결을 고정하고 시트 쿠션을 통해 안전벨트 버클을 밀어 클립을 채웁니다.











66. LH 볼스터 트림을 장착합니다.
    참고

    클립 1개, 탭 1개, 손상된 경우 클립을 교체하고, 하단 부분을 걸고 상단을 고정합니다.





67. RH 볼스터 트림을 장착합니다.
    참고

    클립 1개, 탭 1개, 손상된 경우 클립을 교체하고, 하단 부분을 걸고 상단을 고정합니다.





68. 콘솔 어셈블리를 장착합니다.
    참고

    어셈블리 전면을 IP 캐리어 아래로 조심스럽게 이동하고 후면 하단을 제자리에 고정합니다. 필요한 경우 보조 작업자의 도움을 받는 것이 좋습니다.



69. LH 토우보드 하단 브래킷을 센터 콘솔에 고정합니다.
    참고

    볼트 1개, 10mm, 10Nm



70. 센터 콘솔에 RH 토우보드 하단 브래킷을 고정합니다.
    참고

    볼트 1개, 10mm, 10Nm



71. 차체 하네스에 센터 콘솔 커넥터를 고정합니다.
    참고

    커넥터 4개, 클립 2개, 모든 커넥터 잠금 장치가 맞물려 있는지 확인하십시오.



72. 콘솔 캐리어 중앙 브래킷을 고정합니다.
    참고

    볼트 2개, 10mm, 12 Nm





73. RH 중간 A필러 트림을 장착합니다.
    참고

    클립 1개, 탭 2개, 웨더 씰이 제대로 장착되었는지 확인하십시오.





74. RH 하단 A필러 트림을 장착합니다.
    참고

    클립 7개, 웨더 씰이 제대로 장착되었는지 확인하십시오.







75. RH 콘솔 사이드 카펫을 장착합니다.
    참고

    클립 11개





76. RH 발밑 공간 커버를 장착합니다.
    참고

    자석 3개, 커넥터 1개



77. RH 전면 바닥 매트를 장착합니다.



78. RH 전면 시트를 차량에 장착합니다.
    참고

    보조 작업자의 도움을 받는 것이 좋습니다. 시트를 교체하는 경우, OCS 모듈 개정판을 유의하십시오. 이렇게 하면 펌웨어가 차량에 설치되는 방식이 결정됩니다. 시트를 차량으로 들어 올릴 때 주변 부품이 손상되지 않도록 주의하십시오.



79. 시트 바닥 아래에 접근할 수 있도록 의자를 배치하고 RH 차체 하네스를 시트 컨트롤러에 연결합니다.
    참고

    커넥터 2개, 클립 1개, 검정색 커넥터에 빨간색 잠금 탭을 채웁니다.



80. LH 전면 시트를 차량에 장착합니다.
    참고

    보조 작업자의 도움을 받는 것이 좋습니다. 시트를 차량으로 들어 올릴 때 주변 부품이 손상되지 않도록 주의하십시오.
81. 시트 바닥 아래에서 접근할 수 있도록 의자를 배치하고 LH 차체 하네스를 시트 컨트롤러에 연결합니다.
    참고

    커넥터 2개, 클립 1개, 검정색 커넥터에 빨간색 잠금 탭을 채웁니다.



82. 응급구조대 루프 및 LV 배터리 커넥터를 연결합니다.
    참고

    커넥터 2개, FRL을 먼저 고정합니다. LV 배터리 연결부를 안착시키고 검은색 커넥터 잠금 장치를 안쪽으로 밀어 고정합니다. 완전히 안착되면 녹색 잠금 탭을 체결합니다.









83. 후면 후드 내 에이프런을 장착합니다.
    참고

    클립 8개





84. 후드를 닫습니다.
    참고

    녹색으로 강조 표시된 부분을 세게 누르십시오(이미지 참조). 후드의 다른 부분을 누르면 손상될 수 있습니다.



85. IP 서비스 패널 커넥터를 고정합니다.
    참고

    커넥터 1개





86. IP 서비스 패널에 진단 및 CAN 하네스를 고정합니다.
    참고

    클립 2개







87. IP 서비스 패널을 장착합니다.
    참고

    탭 2개, 기준점 4개, 맞물리는 기준점을 앞으로 밀고 탭을 위쪽으로 IP에 고정합니다.





88. 휴대폰 거치대 연결을 장착합니다.
    참고

    커넥터 3개, 클립 1개, 주의: 새 센터 콘솔 어셈블리가 휴대폰 거치대와 함께 제공되는 경우 현재 차량에 페어링된 휴대폰 거치대를 재사용합니다. 휴대폰 거치대를 새 센터 콘솔로 교체하는 경우, CAN-ECU 교체 펌웨어를 재배포합니다.





89. 휴대폰 거치대를 장착합니다.
    참고

    기준점 2개, 탭 4개, 기준점을 IP로 앞으로 밀고 탭을 센터 콘솔로 고정합니다.



90. LH 전면 시트를 뒤로 이동시킵니다.
91. 양쪽 LH 전면 시트 전면 트랙을 차량에 고정하는 볼트를 장착합니다.
    참고

    패치 볼트 2개, T45P, 34 Nm, 새 볼트를 장착합니다.



92. RH 전면 시트를 앞으로 이동합니다.
93. 전면 시트 안전벨트 링키지를 프리텐셔너에 장착합니다.
    1. 잠금 나사가 수평 위치에 있는지 확인하십시오. 잠금 나사가 수평 위치에 있지 않으면 해제 지침에 따라 잠금을 해제합니다.
    2. 상단 B필러 트림부터 프리텐셔너까지 안전벨트에 꼬인 부분이 없는지 확인하십시오.
    3. 링키지를 프리텐셔너 케이블에 장착합니다.
       참고

       딸깍 소리가 들립니다.

       참고

       잠금 나사가 다시 잠금 위치로 돌아갑니다.
    4. 최소 15파운드의 힘으로 안전벨트를 강하게 당기는 검사를 수행합니다.



94. 양쪽 RH 전면 시트 전면 트랙을 차량에 고정하는 볼트를 장착합니다.
    참고

    패치 볼트 2개, T45P, 34 Nm, 새 볼트를 장착합니다.



95. LH 콘솔 사이드 카펫을 장착합니다.
    참고

    클립 11개





96. LH 하단 A필러 트림을 장착합니다.
    참고

    클립 7개, 웨더 씰이 제대로 장착되었는지 확인하십시오.







97. LH 중간 A필러 트림을 장착합니다.
    참고

    클립 1개, 탭 2개, 웨더 씰이 제대로 장착되었는지 확인하십시오.





98. LH 발밑 공간 커버를 장착합니다.
    참고

    커넥터 1개, 자석 2개



99. LH 전면 바닥 매트를 장착합니다.
100. LH 전면 시트를 앞으로 이동합니다
101. 전면 시트 안전벨트 링키지를 프리텐셔너에 장착합니다.
     1. 잠금 나사가 수평 위치에 있는지 확인하십시오. 잠금 나사가 수평 위치에 있지 않으면 해제 지침에 따라 잠금을 해제합니다.
     2. 상단 B필러 트림부터 프리텐셔너까지 안전벨트에 꼬인 부분이 없는지 확인하십시오.
     3. 링키지를 프리텐셔너 케이블에 장착합니다.
        참고

        딸깍 소리가 들립니다.

        참고

        잠금 나사가 다시 잠금 위치로 돌아갑니다.
     4. 최소 15파운드의 힘으로 안전벨트를 강하게 당기는 검사를 수행합니다.



102. LH 전면 시트 후면 트랙을 차량에 고정하는 볼트를 장착합니다.
     참고

     패치 볼트 2개, T45P, 34 Nm, 새 볼트를 장착합니다.



103. RH 전면 시트를 앞으로 이동합니다.
104. RH 전면 시트 후면 트랙을 차량에 고정하는 볼트를 장착합니다.
     참고

     패치 볼트 2개, T45P, 34 Nm, 새 볼트를 장착합니다.



105. LH 및 RH 후면 콘솔 캐리어를 고정합니다.
     참고

     볼트 2개, 10mm, 12 Nm





106. 콘솔 후면 패널 어셈블리를 장착합니다.
     참고

     커넥터 2개, 기준점 2개, 콘솔 캐리어 슬롯에 기준점을 연결합니다.







107. 콘솔 후면 패널 어셈블리를 고정합니다.
     참고

     클립 7개, 기준점 6개







108. RH 후면 도어를 닫습니다.
109. RH 전면 시트를 원래 위치로 이동합니다.
110. RH 전면 도어를 닫습니다.
111. LH 전면 시트를 원래 위치로 이동합니다.
112. 창문 4개를 모두 올립니다.
113. LH 전면 도어를 닫습니다.
114. LH 후면 도어를 닫습니다.
