에어 서스펜션 - 번들 - 후면(탈거 및 교체)

교정 코드 31101202 4.56 참고: 절차에서 명시적으로 언급하지 않는 한 위 교정 코드 및 FRT는 연결된 절차를 포함하여 이 절차를 수행하는 데 필요한 모든 작업을 반영합니다. 명시적으로 지시하지 않는 한 교정 코드를 누적하지 마십시오. 참고: FRT에 대한 자세한 내용과 FRT가 만들어진 방법은 표준 정비 작업시간을(를) 참조하십시오. FRT 값에 대한 피드백을 제공하려면 LaborTimeFeedback@tesla.com으로 이메일을 보내십시오. 참고: 아래 절차를 수행할 때 적절한 PPE를 착용했는지 확인하려면 개인 보호의 내용을 참조하십시오.

Warning IconA warning icon, calling your attention to a possibly risky situation
경고
이 절차는 초안입니다. 따라서 검증은 되었지만 경고 및 주의 사항이 누락되었을 수 있습니다. 고전압 시스템 및 구성 요소에서 또는 그 근처에서 작업하는 경우에는 안전 요구 사항을 준수하고 최고 수준의 주의를 기울여야 합니다. 수정 사항 및 기타 의견이 있으면 ServiceDevelopment@teslamotors.com으로 알려 주십시오.

탈거

  1. 모든 도어를 열고 모든 창문을 내립니다.
  2. LH 및 RH 로커 패널 스커프 플레이트를 탈거합니다. 참조 항목: 스커프 플레이트 - 로커 패널 - LH(탈거 및 교체).
  3. LH 및 RH 로커 패널 몰딩을 탈거합니다. 참조 항목: 몰딩 - 로커 패널 - LH(탈거 및 교체).
  4. 차량을 2포스트 리프트에 올리고 지지합니다. 참조 항목: 차량 올리기 - 2 포스트 리프트.
  5. 모든 휠을 탈거합니다. 참조 항목: 휠 - 전면 - LH(탈거 및 교체).
  6. Toolbox 3가 설치된 노트북을 차량에 연결합니다. 참조 항목: Toolbox 3(연결 및 연결 해제).
  7. 냉각 시스템 열 오일 절차를 수행합니다. 참조 항목: 열 오일 - 냉각 시스템(주입/배출).
  8. 에어 서스펜션 - 가압/감압 - 전체 시스템의 "Deflate All" 섹션을 수행합니다.
  9. 후면 후드 내 에이프런을 탈거합니다. 참조 항목: 후드 내 에이프런 - 후면(탈거 및 교체).
  10. LH 및 RH 후드 내 에이프런을 탈거합니다. 참조 항목: 후드 내 에이프런 - LH(탈거 및 교체).
  11. 전면 후드 내 에이프런을 탈거합니다. 참조 항목: 후드 내 에이프런 - 전면(탈거 및 교체).
  12. 전면 페시아 브래킷을 캐리어에 고정하는 볼트(6개)를 탈거합니다.
    팁: 다음 공구 사용을 권장합니다.
    • 10mm 소켓
    • 육각 헤드 래칫/플렉스 헤드 토크 렌치
    • 4인치 익스텐션
  13. LH 전면 휠 아치 라이너를 전면 페시아에 부착하는 푸시 클립(5개)을 제거한 다음 접근을 위해 라이너를 측면으로 이동합니다.
  14. LH 펜더 브래킷에 전면 페시아를 고정하는 볼트를 탈거합니다.
    팁: 다음 공구 사용을 권장합니다.
    • Torx T25 소켓
    • 육각 헤드 래칫/플렉스 헤드 토크 렌치
    • 4인치 익스텐션
  15. 차량 RH에 대해 13단계 및 14단계를 반복합니다.
  16. LV 전원을 연결 해제합니다. 참조 항목: LV 전원(연결 해제 및 연결).
  17. 전면 페시아 전기 커넥터(2개)를 연결 해제합니다.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    빨간색 잠금 탭을 누르지 마십시오. 커넥터가 잠금 해제될 때까지 커넥터에서 탭을 당겨 뺀 다음 커넥터를 당겨 분리합니다.
  18. 볼트(3개)를 탈거하고 전면 페시아 밸런스를 전면 에어로 실드에 고정하는 클립을 풀어준 다음 에어로 실드에서 밸런스를 분리합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    중간 볼트(3개)를 제거하지 마십시오.
    팁: 다음 공구 사용을 권장합니다.
    • 10mm 소켓
    • 육각 헤드 래칫/플렉스 헤드 토크 렌치
    • 4인치 익스텐션
  19. 보조 작업자의 도움을 받아 펜더 브래킷에서 전면 페시아 어셈블리를 해제한 다음 페시아를 앞으로 당겨 차량에서 제거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    페시아를 푹신한 표면에 놓습니다.
  20. 차량 HV 비활성화 절차를 수행합니다. 참조 항목: 차량 HV 비활성화 절차.
  21. 전면 차체 컨트롤러 모듈을 탈거합니다. 참조 항목: 모듈 - 차체 컨트롤러 - 전면(탈거 및 교체).

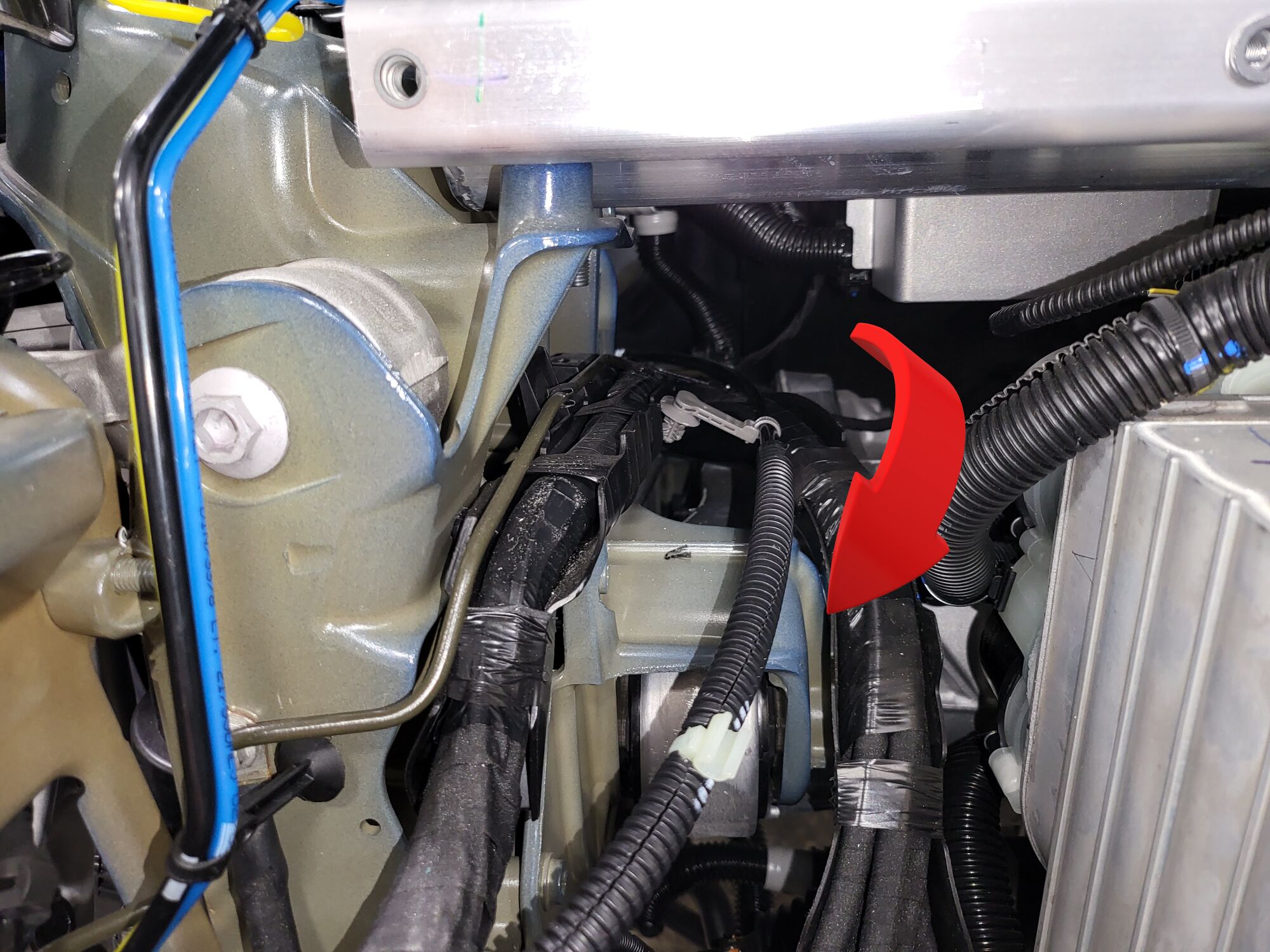

  22. 에어 서스펜션 후면 번들을 VC 전면 뒤의 차체에 고정하는 클립(3개)을 풉니다.
  23. HV 배터리를 탈거합니다. 참조 항목: HV 배터리(AWD)(탈거 및 장착).
  24. 에어 서스펜션 후면 번들을 차량 차체 RH에 고정하는 클립(7개)을 풉니다.
  25. 에어 서스펜션 후면 번들에 접근하기 위해 후면 밸런스를 고정하는 너트(3개)를 탈거합니다.
    6 Nm (4.4 lbs-ft)
    팁: 다음 공구 사용을 권장합니다.
    • 10mm 소켓
  26. 밸런스를 누른 상태에서 후면 서브프레임 뒤에서 에어 서스펜션 후면 번들을 고정하는 클립(3개)을 풉니다.
  27. RH 전면 휠 아치 라이너를 탈거합니다. 참조 항목: 휠 아치 라이너 - 전면 - LH(탈거 및 교체).
  28. LH 및 RH 후면 휠 아치 라이너를 탈거합니다. 휠 아치 라이너 - 후면 - LH(탈거 및 교체).
  29. 에어 서스펜션 밸브 블록 전기 커넥터를 연결 해제합니다.
  30. 에어 서스펜션 후면 번들을 밸브 블록에 고정하는 너트(2개)를 탈거한 다음 밸브 블록에서 후면 번들을 탈거하고 클립을 풉니다.
    2 Nm (1.5 lbs-ft)
    팁: 다음 공구 사용을 권장합니다.
    • 10mm 12포인트 콤비네이션 렌치
  31. 에어 서스펜션 후면 번들을 RH 전면 휠 하우스에 고정하는 클립(3개)을 풉니다.
  32. 에어 서스펜션 후면 번들을 RH 후면 휠 하우스에 고정하는 클립(10개)을 풉니다.
  33. RH 후면 에어 스트럿 피팅을 고정하는 너트를 탈착합니다.
    2 Nm (1.5 lbs-ft)
    팁: 다음 공구 사용을 권장합니다.
    • 10mm 12포인트 콤비네이션 렌치
    Informational PurposesAn informational icon, calling your attention
    참고
    에어 라인을 휠 하우스 밖으로 유도합니다.
  34. 후면 번들 에어 라인을 LH 후면 휠 하우스에 고정하는 클립(3개)을 풉니다.
  35. LH 후면 에어 스트럿 피팅을 고정하는 너트를 탈거합니다.
    2 Nm (1.5 lbs-ft)
    팁: 다음 공구 사용을 권장합니다.
    • 10mm 12포인트 콤비네이션 렌치
    Informational PurposesAn informational icon, calling your attention
    참고
    에어 라인을 휠 하우스 밖으로 유도합니다.
  36. 차량에서 에어 서스펜션 후면 번들을 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    번들을 차체를 통해 전면 트렁크 영역으로 유도한 다음 슈퍼빔 아래의 번들을 전면 RH 휠 하우스로 유도합니다.

장착

  1. 에어 서스펜션 후면 번들을 차량에 장착합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    번들을 RH 후면 휠 하우스로 유도한 다음 번들을 RH 전면 휠 하우스로 유도합니다.
  2. 에어 서스펜션 후면 번들을 전면 LH 휠 하우스에 장착합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    에어 라인을 휠 하우스를 통해 전면 트렁크 영역으로 유도한 다음 에어 라인을 전면 RH 휠 하우스로 유도합니다.
  3. 후면 번들용 밸브 블록에 새 4mm VOSS 피팅(2개)을 장착합니다.
    2 Nm (1.5 lbs-ft)
    팁: 다음 공구 사용을 권장합니다.
    • 10mm 12포인트 콤비네이션 렌치
    • 10mm 오픈 크로우풋 소켓
  4. 후면 번들 에어 라인을 밸브 블록에 고정하는 클립을 조입니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    피팅 인서트를 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    해당 피팅의 밸브 블록에 에어 라인을 장착합니다.
  5. 후면 번들을 RH 전면 휠 하우스에 고정하는 클립(3개)을 조입니다.
  6. 후면 번들 에어 라인을 RH 후면 휠 하우스에 고정하는 클립(10개)을 조입니다.
  7. LH 및 RH 후면 스트럿에 새 4mm VOSS 피팅(2개)을 장착합니다.
    2 Nm (1.5 lbs-ft)
    팁: 다음 공구 사용을 권장합니다.
    • 10mm 12포인트 콤비네이션 렌치
    • 10mm 오픈 크로우풋 소켓
  8. RH 후면 에어 스트럿 라인을 고정하는 너트를 장착합니다.
    2 Nm (1.5 lbs-ft)
    팁: 다음 공구 사용을 권장합니다.
    • 10mm 소켓
    Informational PurposesAn informational icon, calling your attention
    참고
    피팅 인서트를 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    에어 라인을 피팅에 완전히 삽입합니다. 에어 라인에 있는 두 개의 흰색 표시 사이에 있어야 합니다. 밀고 당기기 검사를 수행하여 에어 라인이 제대로 안착되었는지 확인하십시오.
  9. 후면 번들 에어 라인을 LH 후면 휠 하우스에 고정하는 클립(3개)을 조입니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    에어 라인을 하네스를 통해 휠 하우스로 유도한 다음 에어 라인을 휠 하우스에 고정합니다.
  10. LH 후면 에어 스트럿 라인을 고정하는 너트를 장착합니다.
    2 Nm (1.5 lbs-ft)
    팁: 다음 공구 사용을 권장합니다.
    • 10mm 소켓
    Informational PurposesAn informational icon, calling your attention
    참고
    피팅 인서트를 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    에어 라인을 피팅에 완전히 삽입합니다. 에어 라인에 있는 두 개의 흰색 표시 사이에 있어야 합니다. 밀고 당기기 검사를 수행하여 에어 라인이 제대로 안착되었는지 확인하십시오.
  11. LH 및 RH 후면 휠 아치 라이너를 장착합니다. 휠 아치 라이너 - 후면 - LH(탈거 및 교체).
  12. RH 전면 휠 아치 라이너를 장착합니다. 참조 항목: 휠 아치 라이너 - 전면 - LH(탈거 및 교체).
  13. 모든 휠을 장착합니다. 참조 항목: 휠 어셈블리(탈거 및 장착).
  14. 후면 번들을 차량 차체 RH에 고정하는 클립(7개)을 조입니다.
  15. 밸런스를 누른 상태에서 후면 서브프레임에 후면 번들을 고정하는 클립(3개)을 조입니다.
  16. 후면 밸런스를 고정하는 너트(3개)를 장착합니다.
    6 Nm (4.4 lbs-ft)
    팁: 다음 공구 사용을 권장합니다.
    • 10mm 소켓
  17. HV 배터리를 장착합니다. 참조 항목: HV 배터리(AWD)(탈거 및 장착).
  18. 보조 작업자의 도움을 받아 전면 페시아를 차량에 장착한 다음 전면 페시아를 펜더 브래킷에 고정합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    설치하는 동안 페시아 하네스를 배선합니다. 작업을 진행하기 전에 전면 페시아 밸런스가 전면 에어로 실드 아래에 장착되었는지 확인하십시오.
  19. 패스너에 Loctite 222를 도포한 다음 전면 페시아 밸런스를 전면 에어로 실드 패널에 고정하는 볼트(3개)를 장착합니다.
    6 Nm (4.4 lbs-ft)
    팁: 다음 공구 사용을 권장합니다.
    • 10mm 소켓
    • 육각 헤드 래칫/플렉스 헤드 토크 렌치
    • 4인치 익스텐션
  20. 전면 페시아 하네스 전기 커넥터(2개)를 연결한 다음 커넥터 잠금 장치를 체결합니다.
  21. RH 펜더 브래킷에 전면 페시아를 고정하는 볼트를 장착합니다.
    5 Nm (3.7 lbs-ft)
    팁: 다음 공구 사용을 권장합니다.
    • Torx T25 소켓
    • 육각 헤드 래칫/플렉스 헤드 토크 렌치
    • 4인치 익스텐션
  22. LH 펜더 브래킷에 전면 페시아를 고정하는 볼트를 장착합니다.
    5 Nm (3.7 lbs-ft)
    팁: 다음 공구 사용을 권장합니다.
    • Torx T25 소켓
    • 육각 헤드 래칫/플렉스 헤드 토크 렌치
    • 4인치 익스텐션
  23. RH 전면 휠 라이너를 전면 페시아에 고정하는 푸시 클립(5개)을 장착합니다.
  24. LH 전면 휠 라이너를 전면 페시아에 고정하는 푸시 클립(5개)을 장착합니다.
  25. 전면 페시아 브래킷을 캐리어에 고정하는 볼트(6개)를 장착합니다.
    4 Nm (2.9 lbs-ft)
    팁: 다음 공구 사용을 권장합니다.
    • 10mm 소켓
    • 육각 헤드 래칫/플렉스 헤드 토크 렌치
    • 4인치 익스텐션
  26. 냉각 시스템 재충전을 수행합니다. 참조 항목: 냉각 시스템(진공 보충).
  27. 전면 차체 컨트롤러 모듈을 장착합니다. 참조 항목: 모듈 - 차체 컨트롤러 - 전면(탈거 및 교체).
  28. 에어 서스펜션 탱크를 다시 채웁니다. 에어 서스펜션 - 가압/감압 - 전체 시스템의 "Refill the Reservoir" 섹션을 참조하십시오.
  29. 차량 터치스크린을 사용하여 "잭 모드"에서 에어 서스펜션을 탈거합니다.
  30. 전면 후드 내 에이프런을 장착합니다. 참조 항목: 후드 내 에이프런 - 전면(탈거 및 교체).
  31. LH 및 RH 후드 내 에이프런을 장착합니다. 참조 항목: 후드 내 에이프런 - LH(탈거 및 교체).
  32. 후면 후드 내 에이프런을 장착합니다. 참조 항목: 후드 내 에이프런 - 후면(탈거 및 교체).
