액티브 그릴 셔터(탈거 및 교체)

교정 코드 18500602 0.72 참고: 절차에서 명시적으로 언급하지 않는 한 위 교정 코드 및 FRT는 연결된 절차를 포함하여 이 절차를 수행하는 데 필요한 모든 작업을 반영합니다. 명시적으로 지시하지 않는 한 교정 코드를 누적하지 마십시오. 참고: FRT에 대한 자세한 내용과 FRT가 만들어진 방법은 표준 정비 작업시간을(를) 참조하십시오. FRT 값에 대한 피드백을 제공하려면 LaborTimeFeedback@tesla.com으로 이메일을 보내십시오. 참고: 아래 절차를 수행할 때 적절한 PPE를 착용했는지 확인하려면 개인 보호의 내용을 참조하십시오.

탈거

  1. 전면 페시아 어셈블리를 탈거합니다. 참조 항목: 페시아 어셈블리 - 전면(탈거 및 장착).
  2. 커넥터 잠금 장치를 연결 해제한 다음 액티브 그릴 셔터 액추에이터 커넥터를 연결 해제합니다.
  3. 외기 온도 센서 그로밋을 액티브 그릴 셔터에서 분리합니다.
  4. 외기 온도 센서 커넥터를 연결 해제한 후 슈라우드의 그로밋 구멍을 통해 커넥터를 배치합니다.
  5. 액티브 그릴 셔터를 냉각 팬 모듈 어셈블리에 고정하는 잠금 탭(12개)과 클립(2개)을 푼 다음 차량 전면을 통해 액티브 그릴 셔터를 탈거합니다.

장착

  1. 액티브 그릴 셔터를 냉각 팬 모듈 어셈블리에 배치한 다음 액티브 그릴 셔터를 차량에 고정하는 잠금 탭(12개)과 클립(2개)을 잠급니다.
    Informational PurposesAn informational icon, calling your attention
    참고

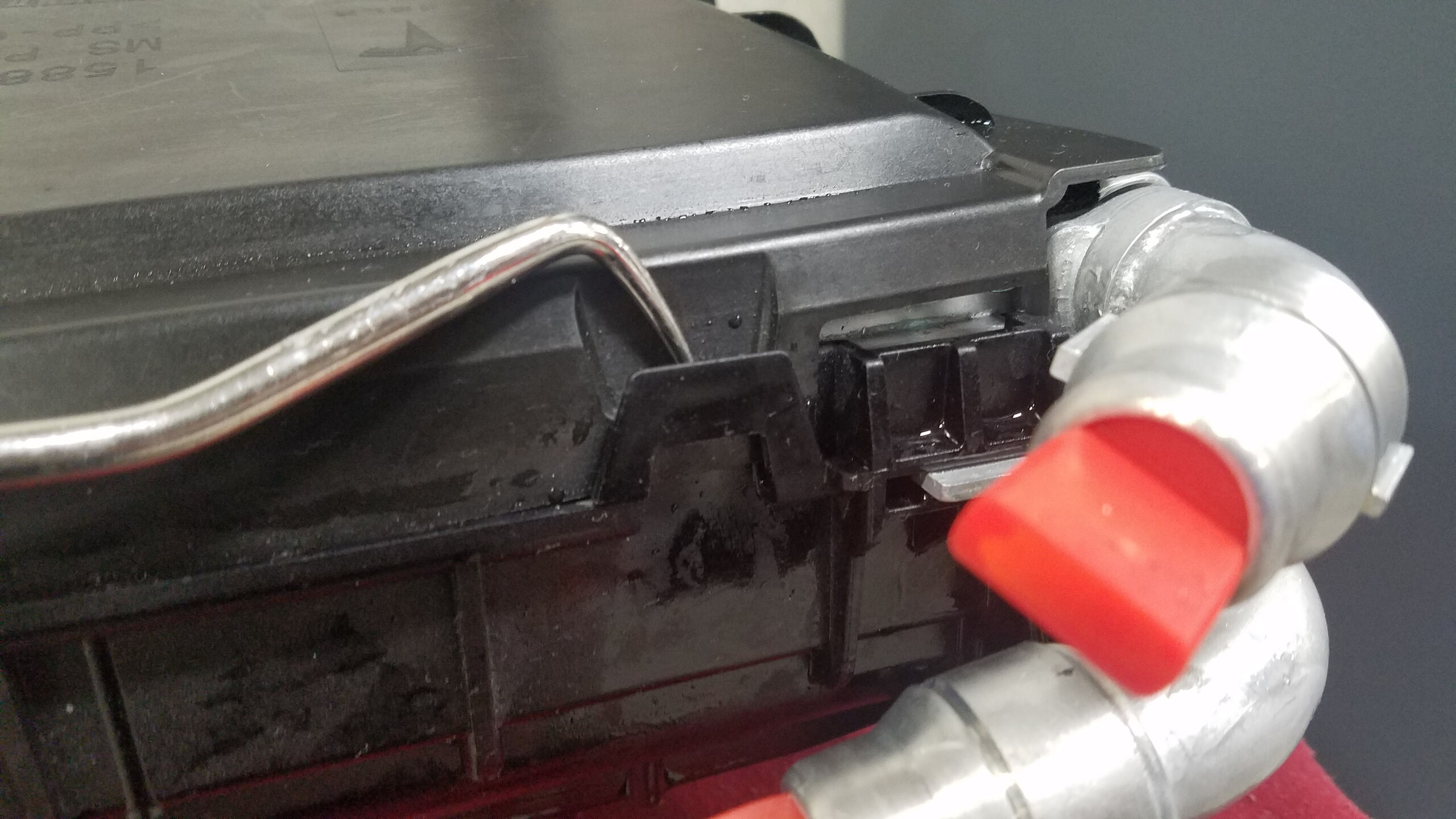

    탭을 체결하기 전에 기준점을 정렬합니다. 셔터 슬라이드가 탭 외부가 아니라 내부에 있는지 확인하십시오.
  2. 슈라우드의 그로밋 구멍을 통해 커넥터를 배치한 다음 외기 온도 센서 커넥터를 연결합니다.
  3. 외기 온도 센서 그로밋을 액티브 그릴 셔터에 고정합니다.
  4. 액티브 그릴 셔터 액추에이터 커넥터를 연결한 다음 커넥터 잠금 탭을 체결합니다.
  5. 전면 페시아 어셈블리를 장착하되, 후드 내 보관 유닛이나 에이프런은 장착하지 마십시오. 참조 항목: 페시아 어셈블리 - 전면(탈거 및 장착).
  6. 정비 모드 또는 Toolbox를 사용하여 다음 루틴을 수행합니다(참조 항목: 0005 - 정비 모드): TEST-SELF_VCFRONT_X_THERMAL-PERFORMANCEvia Toolbox: (link)via Service Mode: Thermal ➜ Actions ➜ Test Thermal Performancevia Service Mode Plus:
    • Drive Inverter ➜ Front Drive Inverter Replacement ➜ Thermal System Test
    • Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Thermal System Test
    • Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Thermal System Test
    • Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Thermal System Test
    • Drive Unit ➜ Front Drive Unit Replacement ➜ Thermal System Test
    • Drive Unit ➜ Rear Drive Unit Replacement ➜ Thermal System Test
    Informational PurposesAn informational icon, calling your attention
    참고
    열 테스트에 실패하는 경우 Toolbox 문서 #206000을 따릅니다.
  7. 전면 페시아 장착을 마칩니다. 참조 항목: 페시아 어셈블리 - 전면(탈거 및 장착).
