Bryter – innvendig dørutløser – foran – venstre (fjerne og skifte ut)

Korrigeringskode 15131602 0.30 MERK: Hvis ikke noe annet er uttrykkelig oppgitt i prosedyren, gjenspeiler korrigeringskoden og FRT ovenfor, alt arbeidet som kreves for å gjennomføre denne prosedyren, inkludert de tilknyttede prosedyrene. Ikke stable korrigeringskoder med mindre du bli uttrykkelig bedt om det. MERK: Se Flat rate-tider for å lære mer om FRT-er og hvordan de lages. Hvis du vil gi tilbakemelding om FRT-verdier, kan du sende en e-post til ServiceManualFeedback@tesla.com. MERK: Se Personlig beskyttelse for å forsikre deg om at du bruker riktig PVU når du gjennomfører prosedyren nedenfor. Se Forholdsregler for ergonomi for trygge og sunne arbeidspraksiser.

  • 2023-08-23: Legg til trinn for fjerning av de to sveisepunktene fra utløsingsbryteren for enkelte Model Y-biler bygget på Shanghai-fabrikken.
Warning IconA warning icon, calling your attention to a possibly risky situation
ADVARSEL
Videoen(e) som er inkludert i denne prosedyren er ment som en oversikt kun som et tillegg. Følg alle trinnene som er oppført i prosedyren, for å unngå skade på komponenter og/eller personskade.

Fjerne

  1. Fjern kledningspanelet til venstre fordør. Se Panel – dørkledning – foran – venstre (fjerne og montere).
  2. Fjern NHV-paden i venstre fordør fra panelet i venstre fordør.
  3. Fjern bolten som fester det innvendige dørhåndtaket i venstre fordør til panelet i venstre fordør.
    6 Nm (4.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Bruk av følgende verktøy anbefales:
    • T20-nøkkel
  4. Sett på maskeringstape på oversiden av panelet i venstre fordør for beskyttelse.

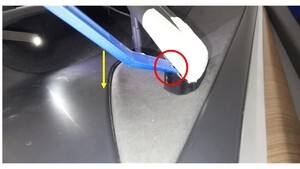

  5. Bruk en dekkspak av plast eller lignende til å lirke opp dørhåndtakpanelet.
  6. Sett den oppblåsbare luftputen mellom panelet i venstre dør og dørhåndtaket, slik at det blir en glippe.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ADVARSEL
    Vær forsiktig så du ikke skader komponentene på innsiden.
  7. Bruk det trådløse rotasjonsverktøyet til å fjerne de to sveisepunktene fra utløsingsbryteren etter behov.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Dette trinnet er bare påkrevd for enkelte Model Y-biler bygget på Shanghai-fabrikken.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ADVARSEL
    Vær forsiktig så du ikke skader omkringliggende komponenter under operasjonen.
  8. Løsne den elektriske åpningsbryteren i venstre fordør fra panelet i døren.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ADVARSEL
    Ikke før panelverktøyet for langt inn. Lirk og vri forsiktig for å løsne bryteren fra panelet.

Montere

  1. Før ledningsnettet inn i dørdekslet, monter deretter den elektriske åpningsbryteren i venstre fordør.
  2. Løft dekslet forsiktig og fjern panelverktøyet.
  3. Trykk inn det innvendige dørhåndtaket i venstre fordør på panelet for å feste det.
  4. Fjern maskeringstapen fra panelet i venstre fordør.
  5. Monter bolten som fester det innvendige dørhåndtaket i venstre fordør til panelet i døren.
    6 Nm (4.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Bruk av følgende verktøy anbefales:
    • T20-nøkkel
  6. Fjern panelet på venstre bakdør. Se Panel – dørkledning – foran – venstre (fjerne og montere).
