Radar – kupé (fjerne og skifte ut)

Korrigeringskode 17200012 0.18 MERK: Hvis ikke noe annet er uttrykkelig oppgitt i prosedyren, gjenspeiler korrigeringskoden og FRT ovenfor, alt arbeidet som kreves for å gjennomføre denne prosedyren, inkludert de tilknyttede prosedyrene. Ikke stable korrigeringskoder med mindre du bli uttrykkelig bedt om det. MERK: Se Flat rate-tider for å lære mer om FRT-er og hvordan de lages. MERK: Se Personlig beskyttelse for å forsikre deg om at du bruker riktig PVU når du gjennomfører prosedyren nedenfor. MERK: Se Forholdsregler for ergonomi for trygge og sunne arbeidspraksiser.

  • 2026-07-17: Fjernet trinnene for fjerning/montering av fester og takkonsoll og la til delenummeret for radarboltene.
  • 2025-08-20: La til manglende bilder for kontakten for takkonsollen og løsning av taklisten.

Dreiemomentspesifikasjoner

Tabell 1. Dreiemomentspesifikasjoner: Radar – kupé (fjerne og skifte ut)
Beskrivelse Dreiemomentverdi Anbefalte verktøy Bruke på nytt / skifte ut Merknader
Bolt som fester kupéradaren til karosseriet
9 Nm (6.6 lbs-ft)
  • Torx T30-nøkkel
 Erstatt 1128091-00-B

Fjerne

  1. Åpne fordøren på venstre side, og senk vinduet foran på venstre side.
  2. Drei begge solskjermene bort fra festene.

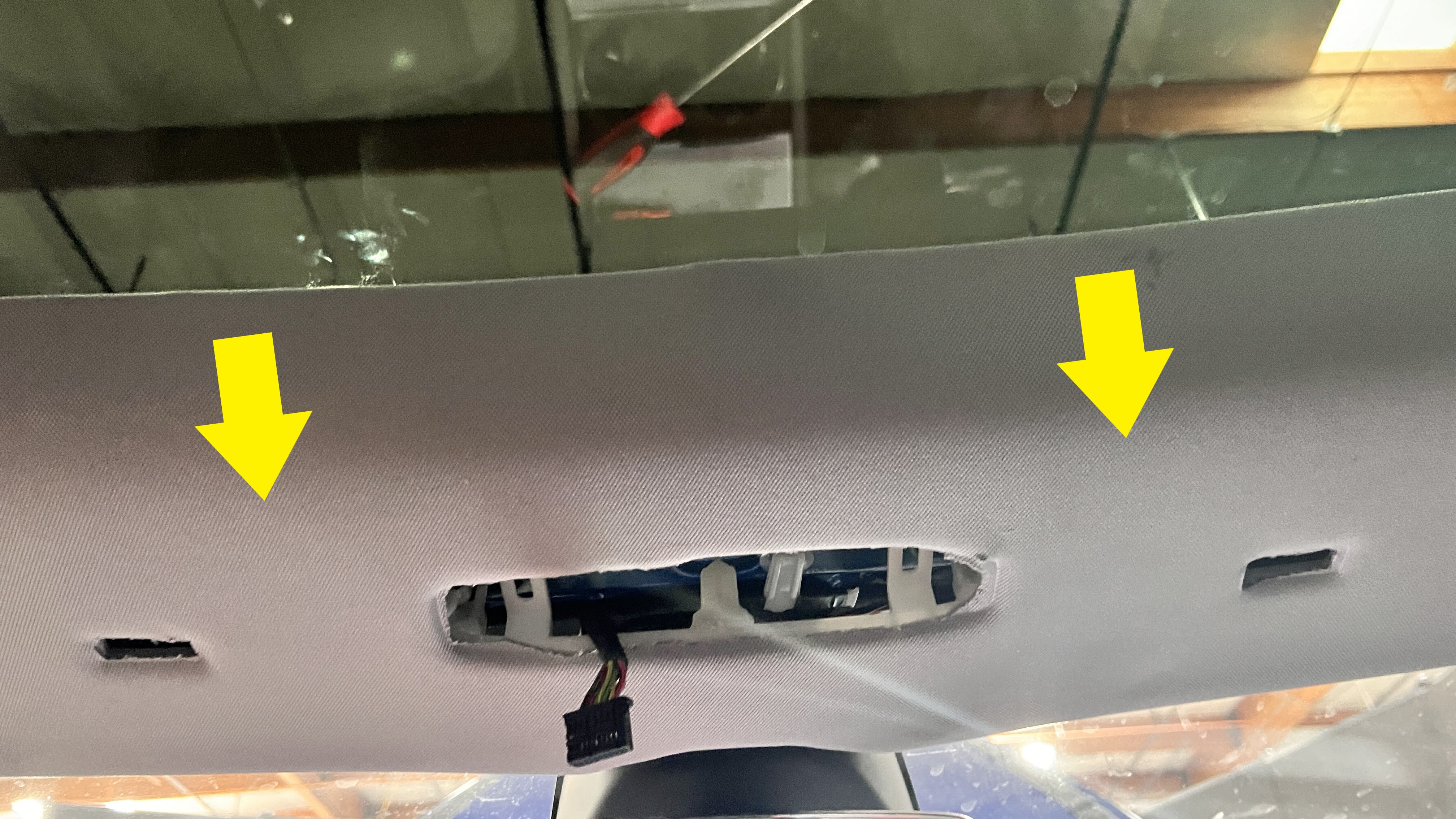

  3. Få hjelp til å trekke den fremre delen av taklisten nedover for å løsne klemmene (5 stk.) fra karosseriet.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Begynn å løsne fra midten foran. Plasser håndklær mellom taklisten og karosseriet for å få tilgang.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Taklisten er fjernet fra illustrasjonen for oversiktens skyld.

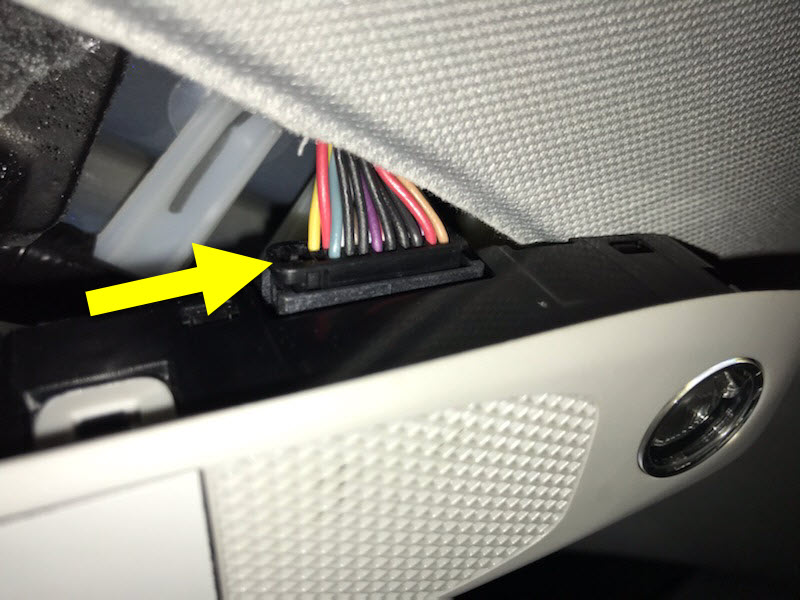

  4. Koble kontakten fra kupéradaren.
  5. Løsne bolten som fester kupéradaren til karosseriet, løsne så klemmen (1 stk), og fjern kupéradaren fra bilen.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Bolten sitter fast i radarhuset, og kan ikke fjernes fra radarenheten.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Use of the following tool(s) is recommended:
    • Torx T30-nøkkel

Montere

  1. Fest kupéradaren til karosseriet med klemmer, og monter deretter en ny bolt som fester kupéradaren til karosseriet.
    9 Nm (6.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Use of the following tool(s) is recommended:
    • Torx T30-nøkkel
  2. Koble kontakten til kupéradaren.
  3. Fest den midten foran på taklisten til karosseriet.
  4. Installer fastvaren på nytt. Se Installer programvare på nytt – berøringsskjerm.
  5. Plasser begge solskjermene i den opprinnelige posisjonen igjen.
  6. Hev vinduet foran på venstre side, og lukk fordøren på venstre side.
