Korrigeringskode 33109522 2.16 MERK: Hvis ikke noe annet er uttrykkelig oppgitt i prosedyren, gjenspeiler korrigeringskoden og FRT ovenfor alt arbeidet som kreves for å gjennomføre denne prosedyren, inkludert de tilknyttede prosedyrene. Ikke stable korrigeringskoder med mindre du bli uttrykkelig bedt om det.MERK: Se Flat rate-tider for å lære mer om FRT-er og hvordan de lages. Hvis du vil gi tilbakemelding om FRT-verdier, kan du sende en e-post til LaborTimeFeedback@tesla.com. MERK: Se Personlig beskyttelse for å forsikre deg om at du bruker riktig PVU når du gjennomfører prosedyren nedenfor.

1. Hev og støtt bilen.
   Merk

   Kontroller at bilen ikke lades før den løftes fra bakken.
2. Åpne den venstre fordøren
3. Senk det venstre vinduet foran
4. Lås rattet på plass
   Merk

   Beskytt setet mot skade



5. Fjern 12 V-batteriet. Se 12 V-/lavspenningsbatteri (fjerne og skifte ut).
6. Fjern festene for venstre side av støtten for støtdempertårnet
   Merk

   2x bolter, 15 mm, 1x bolt, 15 mm, 62 Nm



7. Løsne boltene som fester støtten for støtdempertårnet til det høyre støtdempertårnet
   Merk

   2x bolter, 15 mm, 67 Nm, 1x bolt, 15 mm, 62 Nm, se bildet for dreiemomentplassering



8. Flytt støtteenheten for støtdempertårnet for å få klaring for å fjerne batteribraketten
   Merk

   Flytt støtten for stødempertårnet forover, men ikke fjern den helt



9. Ta av bolten som fester styremekanismeenheten til mellomakselenheten
   Merk

   1x bolt, 13mm, 18 Nm



10. Skyv den elektriske rattstammen oppover for å fjerne den fra styremekanismeenheten.



11. Ta av alle fire hjulene. Se Hjulenhet (fjerne og skifte ut).
12. Løft bilen helt opp, og senk løftebukken ned på låser.
    Merk

    Plasser bilen i komfortabel arbeidshøyde. Forsikre deg om at det er et hørbart klikk fra låsene på begge sider før du senker ned, ellers kan bilen vippe til siden
13. Ta ytre fester av luftskjermen foran
    Merk

    7x bolter, 10 mm, 5 Nm



14. Ta av gjenværende mutre, og fjern luftskjermen foran fra bilen
    Merk

    2x mutre, 15 mm, 5 Nm



15. Senk bilen delvis, og sett løftebukken på låser.
    Merk

    Løft heisen av låsene, og hold deretter låsutløserhendelen for å holde låsene frie mens bilen senkes. Plasser bilen i komfortabel arbeidshøyde
16. Koble fra kontakten for den hydrauliske styringsenheten
    Merk

    1x kontakt, koble fra låsetappen og trekk opp kontakten for å løse ut



17. Plasser oljetappebeholderen under området ved den hydrauliske styringsenheten.

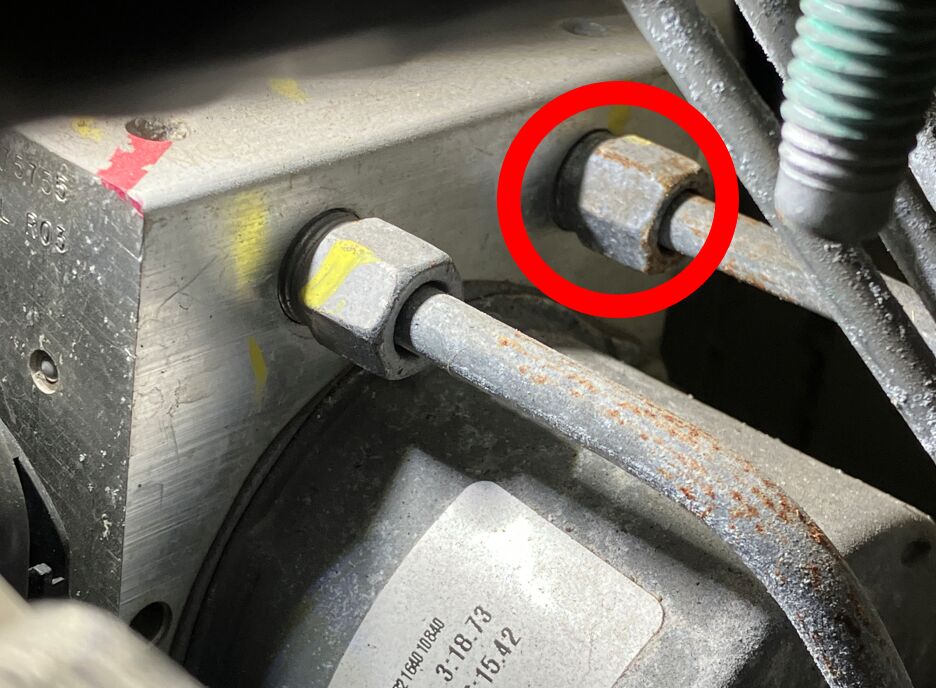

18. Fjern bremseslangemutteren foran til høyre fra den hydrauliske styringsenheten
    Merk

    1x mutter, 12mm, 16 Nm





19. Fjern bremseslangemutteren bak til venstre fra den hydrauliske styringsenheten
    Merk

    1x mutter, 12mm, 16 Nm





20. Fjern bremseslangemutteren bak til høyre fra den hydrauliske styringsenheten
    Merk

    1x mutter, 12mm, 16 Nm





21. Fjern bremseslangemutteren foran til venstre fra den hydrauliske styringsenheten
    Merk

    1x mutter, 12mm, 16 Nm





22. Ta sekundærrørmutteren for hovedsylinderen av den hydrauliske styringsenheten
    Merk

    1x mutter, 12mm, 16 Nm





23. Ta primærrørmutteren for hovedsylinderen av den hydrauliske styringsenheten
    Merk

    1x mutter, 12mm, 16 Nm





24. Fjern bremselinjene for hovedsylinderen fra 4-rørbunten
    Merk

    1x klemme





25. Fjern bremselinjen foran høyre fra buntklemmen fremre bremselinjen rundt skinneområdet foran til venstre
    Merk

    1x bremselinje





26. Flytt bremselinjene bort fra den hydrauliske styringsenheten.



27. Løsne bremselinjene for hovedsylinderen fra klemmen bak på braketten for den hydrauliske styringsenheten
    Merk

    1x ledningsnettklemme



28. Fjern oljetappebeholderen fra under bilen.



29. Løft bilen helt opp, og senk løftebukken ned på låser.
    Merk

    Plasser bilen i komfortabel arbeidshøyde. Forsikre deg om at det er et hørbart klikk fra låsene på begge sider før du senker ned, ellers kan bilen vippe til siden
30. Ta av boltene som sikrer den hydrauliske styringsenheten til rammeskinnen
    Merk

    2x bolter, 10 mm, 10 Nm



31. Fjern den hydrauliske styringsenheten og braketten fra bilen
    Merk

    2x tapper, skyv den hydrauliske styringsenheten mot området ved 12 V-batteriet for å fjerne den





32. Løsne festene som sikrer den hydrauliske styringsenheten til braketten for den hydrauliske styringsenheten
    Merk

    2x mutre, 10mm, 8 Nm

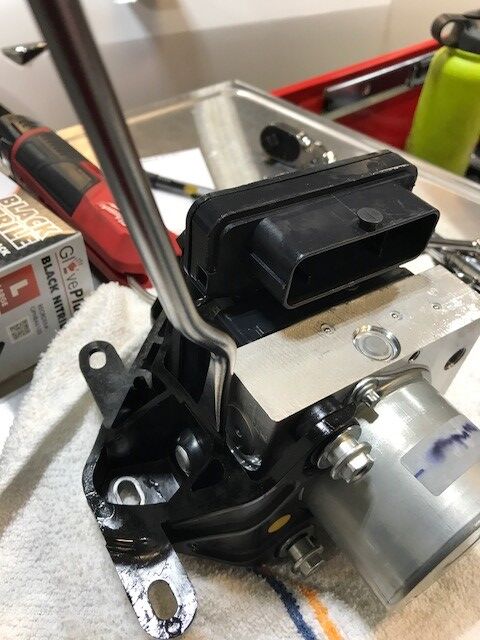

33. Press den hydrauliske styringsenheten løs fra braketten.



34. Monter den hydrauliske styringsenheten i braketten for den hydrauliske styringsenheten.



35. Monter festene som sikrer den hydrauliske styringsenheten til braketten for den hydrauliske styringsenheten
    Merk

    2x mutre, 10mm, 8 Nm



36. Plasser den hydrauliske styringsenheten og braketten i bilen for montering
    Merk

    2x tapper, rett inn brakettdatumene for den hydrauliske styringsenheten i karosseriet



37. Monter boltene som sikrer den hydrauliske styringsenheten til rammeskinnen
    Merk

    2x bolter, 10 mm, 10 Nm



38. Løft bilen helt opp, og senk løftebukken ned på låser.
    Merk

    Plasser bilen i komfortabel arbeidshøyde. Forsikre deg om at det er et hørbart klikk fra låsene på begge sider før du senker ned, ellers kan bilen vippe til siden
39. På før Loctite 222 på boltene på luftskjermen foran, og monter utvendige fester på luftskjermen
    Merk

    7x bolter, 10 mm, 5 Nm



40. Plasser luftskjermen foran på bilen, og monter mutrene
    Merk

    2x mutre, 15 mm, 5 Nm



41. Senk bilen delvis, og sett den på låser
    Merk

    Løft heisen av låsene, og hold deretter låsutløserhendelen for å holde låsene frie mens bilen senkes. Plasser bilen i komfortabel arbeidshøyde
42. Posisjoner bremselinjene for hovedsylinderen til klemmen bak på braketten for den hydrauliske styringsenheten
    Merk

    1x ledningsnettklemme



43. Monter bremselinjen foran høyre på buntklemmen for den fremre bremselinjen rundt skinneområdet foran til venstre
    Merk

    1x bremselinje





44. Monter bremselinjene for hovedsylinderen til 4-rørbuntklemmen
    Merk

    1x klemme





45. Monter primærrørmutteren for hovedsylinderen til den hydrauliske styringsenheten
    Merk

    1x mutter, 12mm, 16 Nm



46. Monter sekundærrørmutteren for hovedsylinderen til den hydrauliske styringsenheten
    Merk

    1x mutter, 12mm, 16 Nm





47. Flytt hovedsylinderlinjene på plass for montering.



48. Monter bremseslangemutteren foran til venstre på den hydrauliske styringsenheten
    Merk

    1x mutter, 12mm, 16 Nm



49. Monter bremseslangemutteren bak til høyre på den hydrauliske styringsenheten
    Merk

    1x mutter, 12mm, 16 Nm



50. Monter bremseslangemutteren bak til venstre på den hydrauliske styringsenheten
    Merk

    1x mutter, 12mm, 16 Nm



51. Monter bremseslangemutteren foran til høyre på den hydrauliske styringsenheten
    Merk

    1x mutter, 12mm, 16 Nm



52. Koble til kontakten for den hydrauliske styringsenheten
    Merk

    1x kontakt, skyv kontakten forsiktig nedover, koble til låsetappen



53. Skyv mellomakselenheten nedover for å montere den på styremekanismeenheten
    Merk

    Forsikre deg om at mellomakselen er innrettet og sitter som den skal. Assistanse anbefales hvis det er nødvendig for å rette inn akselen etter styremekanismen



54. Monter bolten som fester mellomakselenheten til styremekanismeenheten
    Merk

    1x bolt, 13mm, 18 Nm



55. Plasser støtteenheten til støtdempertårnet for montering.



56. Monter festene for venstre side av støtten for støtdempertårnet
    Merk

    2x bolter, 15 mm, 1x bolt, 15 mm, 62 Nm, se bildet for riktig dreiemomentposisjon



57. Trekk til festene for høyre side av støtten for støtdempertårnet med riktig moment
    Merk

    2x bolter, 15 mm, 1x bolt, 15 mm, 62 Nm, se bildet for riktig dreiemomentposisjon



58. Monter 12 V-batteriet. Se 12 V-/lavspenningsbatteri (fjerne og skifte ut).
59. Ta av rattholderen



60. Koble til bilen ved hjelp av Toolbox 3.0
61. Velg «Actions/Autodiag» (Handlinger/Autodiag), og søk etter «Service_Redeploy»
62. Velg UPDATE_CAN-REDEPLOYvia Toolbox: (link)via Service Mode Plus:
    • Drive Inverter Replacement ➜ Drive Inverter DIRE1L Replacement ➜ CAN Redeploy
    • Drive Inverter Replacement ➜ Drive Inverter DIRE1R Replacement ➜ CAN Redeploy
    • Drive Inverter Replacement ➜ Drive Inverter DIRE2 Replacement ➜ CAN Redeploy
    • Drive Inverter ➜ Front Drive Inverter Replacement ➜ CAN Redeploy
    • Drive Inverter ➜ Rear Drive Inverter Replacement ➜ CAN Redeploy
    • Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ CAN Redeploy
    • Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ CAN Redeploy
    • Drive Unit ➜ Front Drive Unit Replacement ➜ CAN Redeploy
    • Drive Unit ➜ Rear Drive Unit Replacement ➜ CAN Redeploy
    , klikk på ‘Run’ (Kjør), og la rutinen fullføres
    Merk

    Velg ‘X’ øverst til høyre i vinduet for å lukke når det er fullført.
63. Trekk HSD-kabelen ut av Ethernet-porten for å koble Toolbox 3.0 fra bilen
64. Når fastvaren er lagt inn på nytt, kontrollerer du om produktmerknadene er til stede på midtskjermen
    Merk

    Hvis et ikke lykkes i å legge inn fastvaren på nytt, kan du få en feilmelding på brukergrensesnittet
65. Fyll bremselufterbeholderen til fullt nivå.



66. Rengjør området rundt bremsevæskebeholderen, og ta av beholderhetten.



67. Etterfyll bremsevæskebeholderen
    Merk

    Etterfyll bremsevæske etter behov



68. Monter trykklufteradapter på beholderen.



69. Sett trykket i bremseluftebeholderen til 30 psi
    Merk

    Koble strømforsyningen til lufteren, og slå på strømmen. Sett trykket til 30 psi. Fest bremseluftebeholderen til bremselufteadapteren





70. Koble til bilen ved hjelp av Toolbox 3.0
71. Velg Actions/Autodiag (Handlinger/Autodiag), og søk etter «bleed»
72. Fjern lufteventildekslene, og monter væskeoppfangingsflasken på den ytre lufteventilen for bremsekaliperen foran til venstre før du starter ESP
    Merk

    2x deksler





73. Åpne den ytre lufteventilen for bremsekaliperen foran til venstre. Klikk deretter på avspillingsknappen ved siden av PROC_ESP_FRONT-L-REAR-R-BRAKE-BLEEDvia Toolbox: (link)via Service Mode:
    • Chassis ➜ Brakes ➜ Brake Bleed FL-RR
    • Chassis ➜ Brakes ➜ Brake Bleed FL-RR
    , og velg Run (Kjør) for å starte ESP. Lukk deretter lufteventilen når pumpen slutter å gå, gjenta prosessen for den indre lufteventilen, og gjenta til slutt prosessen for den ytre lufteventilen igjen
    Merk

    2x lufteventiler, 11 mm, 18,5 Nm (+/- 2 Nm) Base- og Plus-kalipere.







74. Gjenta trinnet ovenfor til det kommer ren væske uten luftbobler ut av lufteventilen for bremsekaliperen foran til venstre
    Merk

    2x lufteventiler, 11 mm, 18,5 Nm (+/- 2 Nm) Base- og Plus-kalipere



75. Fjern væskeoppfangingsflasken, trekk til lufteventilene for bremsekaliperen foran til venstre med riktig moment, og monter deretter dekslene
    Merk

    2x deksler, 2x lufteventiler, 11 mm, 18,5 Nm (+/- 2 Nm) Base- og Plus-kalipere





76. Fjern lufteventildekslene, og monter væskeoppfangingsflasken på den ytre lufteventilen for bremsekaliperen foran til høyre før du starter ESP
    Merk

    2x deksler





77. Åpne den ytre lufteventilen for bremsekaliperen foran til høyre. Klikk deretter på avspillingsknappen ved siden av PROC_ESP_FRONT-R-REAR-L-BRAKE-BLEEDvia Toolbox: (link)via Service Mode:
    • Chassis ➜ Brakes ➜ Brake Bleed FR-RL
    • Chassis ➜ Brakes ➜ Brake Bleed FR-RL
    , og velg Run (Kjør) for å starte ESP. Lukk deretter lufteventilen når pumpen slutter å gå, gjenta prosessen for den indre lufteventilen, og gjenta til slutt prosessen for den ytre lufteventilen igjen.
    Merk

    2x lufteventiler, 11 mm, 18,5 Nm (+/- 2 Nm) Base- og Plus-kalipere.



78. Gjenta trinnet ovenfor til det kommer ren væske uten luftbobler ut av lufteventilene for bremsekaliperen foran til høyre
    Merk

    2x lufteventiler, 11 mm, 18,5 Nm (+/- 2 Nm) Base- og Plus-kalipere



79. Fjern væskeoppfangingsflasken, trekk til lufteventilene for bremsekaliperen foran til høyre med riktig moment, og monter dekslene
    Merk

    2x deksler, 2x lufteventiler, 11 mm, 18,5 Nm (+/- 2 Nm) Base- og Plus-kalipere





80. Fjern lufteventildekselet, og monter væskeoppfangingsflasken på lufteventilen for bremsekaliperen bak til høyre før du starter ESP
    Merk

    1x deksel





81. Åpne lufteventilen for bremsekaliperen bak til høyre. Klikk deretter på avspillingsknappen ved siden av PROC_ESP_FRONT-L-REAR-R-BRAKE-BLEEDvia Toolbox: (link)via Service Mode:
    • Chassis ➜ Brakes ➜ Brake Bleed FL-RR
    • Chassis ➜ Brakes ➜ Brake Bleed FL-RR
    , og velg Run (Kjør) for å starte ESP. Lukk deretter lufteventilen når pumpen slutter å gå.
    Merk

    1x lufteventil, 11 mm, 10 Nm (+/- 3 Nm) Base-kaliper, 14 Nm (+/- 2 Nm) Plus-kaliper.





82. Gjenta trinnet ovenfor til det kommer ren væske uten luftbobler ut av lufteventilen for bremsekaliperen bak til høyre
    Merk

    1x lufteventil, 11 mm, 10 Nm (+/- 3 Nm) Base-kaliper, 14 Nm (+/- 2 Nm) Plus-kaliper



83. Fjern væskeoppfangingsflasken, trekk til lufteventilen for bremsekaliperen bak til høyre med riktig moment, og monter dekselet
    Merk

    1x deksel, 1x lufteventil, 11 mm, 10 Nm (+/- 3 Nm) Base-kaliper, 14 Nm (+/- 2 Nm) Plus-kaliper



84. Fjern lufteventildekselet, og monter væskeoppfangingsflasken på lufteventilen for bremsekaliperen bak til venstre før du starter ESP
    Merk

    1x deksel





85. Åpne lufteventilen for bremsekaliperen bak til venstre. Klikk deretter på avspillingsknappen ved siden av PROC_ESP_FRONT-R-REAR-L-BRAKE-BLEEDvia Toolbox: (link)via Service Mode:
    • Chassis ➜ Brakes ➜ Brake Bleed FR-RL
    • Chassis ➜ Brakes ➜ Brake Bleed FR-RL
    , og velg Run (Kjør) for å starte ESP. Lukk deretter lufteventilen når pumpen slutter å gå.
    Merk

    1x lufteventil, 11 mm, 10 Nm (+/- 3 Nm) Base-kaliper, 14 Nm (+/- 2 Nm) Plus-kaliper.





86. Gjenta trinnet ovenfor til det kommer ren væske uten luftbobler ut av lufteventilen for bremsekaliperen bak til venstre
    Merk

    1x lufteventil, 11 mm, 10 Nm (+/- 3 Nm) Base-kaliper, 14 Nm (+/- 2 Nm) Plus-kaliper



87. Fjern væskeoppfangingsflasken, trekk til lufteventilen for bremsekaliperen bak til venstre med riktig moment, og monter og dekselet
    Merk

    1x deksel, 1x lufteventil, 11 mm, 10 Nm (+/- 3 Nm) Base-kaliper, 14 Nm (+/- 2 Nm) Plus-kaliper





88. Stopp bremseluftebeholderen, og løsne bremseluftebeholderen fra bremselufteadapteren.





89. Fjern trykklufteradapteren fra beholderen.



90. Sjekk væskenivået
    Merk

    Etterfyll om nødvendig



91. Monter bremsebeholderhetten.



92. Pump bremsepedalen noen ganger for å forsikre deg om at bremsepedalen føles normal.



93. Bruke Toolbox 3:
    1. Velg fanen Actions (Handlinger), og søk etter «Stiffness» (Stivhet).
    2. Velg ODIN-rutinen TEST_BRAKE_X_STIFFNESS-TEST-SERVICEvia Toolbox: (link)via Service Mode: Chassis ➜ Brakes ➜ Brake Stiffness Test, og klikk deretter på koblingen til rutinen.
    3. Hvis bremseklossene eller rotorene er skiftet ut, velger du UNBURNISHED (IKKE KJØRT INN) under «Action_Type». I alle andre tilfeller velger du BURNISHED (KJØRT INN).
    4. Klikk på RUN (KJØR) og la rutinen gjøre seg ferdig.
       Merk

       Ikke trykk inn bremsepedalen under testen.
94. Monter alle de fire hjulene. Se Hjulenhet (fjerne og skifte ut).
95. Fjern bilen fra løftebukken.
    Merk

    Senk rammearmene helt ned og fjern dem fra under bilen om nødvendig, fjern luftfjæring fra Jack-modus hvis det finnes



96. Hev det venstre vinduet foran
97. Lukk den venstre fordøren
98. Gjennomfør prøvekjøring
    Merk

    I henhold til gjeldende FRT (00040100) 0,3 t. Kontroller sporing hvis innretting ble justert. Kontroller drift hvis DAS-komponenter ble justert. Gjennomfør innkjøring hvis det ble utført service på bremser
