Endepanel – dør – foran – venstre (fjerne og skifte ut)

Korrigeringskode 11701002 0.66 MERK: Hvis ikke noe annet er uttrykkelig oppgitt i prosedyren, gjenspeiler korrigeringskoden og FRT ovenfor, alt arbeidet som kreves for å gjennomføre denne prosedyren, inkludert de tilknyttede prosedyrene. Ikke stable korrigeringskoder med mindre du bli uttrykkelig bedt om det. MERK: Se Flat rate-tider for å lære mer om FRT-er og hvordan de lages. MERK: Se Personlig beskyttelse for å forsikre deg om at du bruker riktig PVU når du gjennomfører prosedyren nedenfor. MERK: Se Forholdsregler for ergonomi for trygge og sunne arbeidspraksiser.

  • 2025-12-09: La til trinn for frakobling/tilkobling av LV-batteristrøm og trinn for justering og kalibrering av vindu.
Equipment:
  • 1054712-00-A Rivnut Install Kit, for NA (valgfritt spesialverktøy hvis gjengene til panelet blir slitt)
  • 1054712-01-A Rivnut Install Kit, for EMEA (valgfritt spesialverktøy hvis gjengene til panelet blir slitt)
  • 1004296-00-A Service Rivnut (valgfritt spesialverktøy hvis gjengene til panelet blir slitt)
  • 1015888-00-C Service bolt (valgfritt spesialverktøy hvis gjengene til panelet blir slitt)
Warning IconA warning icon, calling your attention to a possibly risky situation
ADVARSEL
Forsikre deg om at 12 V-/lavspenningsstrøm har vært frakoblet i minst ett minutt før du kobler det elektriske ledningsnettet fra komponentene til det ekstra sikringssystemet (SRS), slik som Restraint Control Module, sensorer, kollisjonsputer osv. Koble fra 12 V-/lavspenningsbatteriet og sløyfen for utrykningspersonell. Hvis det ikke gjøres, kan sikkerhetssystemet oppføre seg utilsiktet. Se Forholdsregler for kollisjonsputer og Supplementary Restraint System (SRS) for mer informasjon om SRS-forholdsregler.

Dreiemomentspesifikasjoner

Tabell 1. Dreiemomentspesifikasjoner: Endepanel – dør – foran – venstre (fjerne og skifte ut)
Beskrivelse Dreiemomentverdi Anbefalte verktøy Bruke på nytt / skifte ut Merknader
Bolter som fester blindpanelet til døren
4.5 Nm (3.3 lbs-ft)
  • 8 mm nøkkel
 Bruke på nytt
Bolter som fester skinnefestene for regulatoren til bilen
8 Nm (5.9 lbs-ft)
  • 10 mm nøkkel
 Bruke på nytt
Skruer (4 stk.) som fester vindusregulatoren for venstre fordør til blindpanelet
3.5 Nm (2.6 lbs-ft)
  • Torx T25-nøkkel
 Bruke på nytt

Fjerne

  1. Fjern kledningspanelet til venstre fordør. Se Panel – dørkledning – foran – venstre (fjerne og montere).
  2. Fjern indre beltetetning i venstre fordør. Se Tetning – indre belte – fordør – venstre (fjerne og skifte ut).
  3. Fjern glasset i venstre fordør. Se Glass – dør – venstre – foran (fjerne og skifte ut).
  4. Koble fra lavspenningsbatteristrømmen. Se 12 V-/lavspenningsstrøm (koble fra og koble til).
  5. Koble ledningsnettet fra speilkontaktene i venstre dør.
  6. Fjern den fremre høyttaleren på venstre side. Se Høyttaler – fordør – venstre (fjerne og skifte ut).
  7. Fjern trykksensoren i døren. Se Sensor – trykk – dør – foran – venstre (fjerne og skifte ut).
  8. Løsne klemmene som fester ledningsnettet til panelet.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Antall klemmer kan variere på forskjellige biler.
  9. Fjern vindusmotoren foran til venstre. Se Vindusregulatormotor – foran – venstre (fjerne og skifte ut).

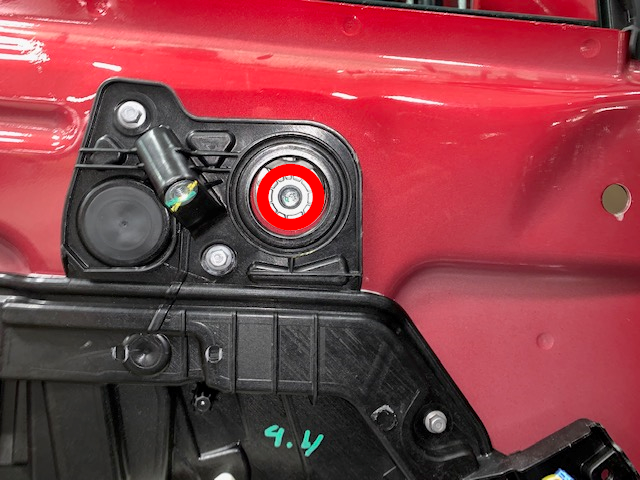

  10. Fjern boltene som fester blindpanelet til døren.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Bruk av følgende verktøy anbefales:
    • 8 mm nøkkel
  11. Fjern pluggene som dekker festene til regulatorskinnen.
  12. Fjern boltene (2 stk.) som fester regulatorskinnefestene til bilen, fjern deretter blindpanelet fra bilen.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Skyv panelet ned og ut.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Vindusregulator og panel fjernes sammen.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Bruk av følgende verktøy anbefales:
    • 10 mm nøkkel
  13. Fjern skruene (4 stk.) som fester vindusregulatoren for venstre fordør til panelet.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Løsne vindusregulatorkabelen fra kroken på blindpanelet.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Bruk av følgende verktøy anbefales:
    • Torx T25-nøkkel

Montere

  1. Monter skruene (4 stk.) som fester vindusregulatoren for venstre fordør til blindpanelet.
    3.5 Nm (2.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    Merk
    Sørg for at vindusregulatorkabelen er festet til kroken på blindpanelet.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Bruk av følgende verktøy anbefales:
    • Torx T25-nøkkel
  2. Monter boltene (2 stk.) som fester regulatorskinnefestene til bilen, fjern deretter blindpanelet fra bilen.
    8 Nm (5.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    Merk
    Skyv vindusreguleringsskinnen opp mot innsiden av døren, og plasser panelet på utsiden.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Bruk av følgende verktøy anbefales:
    • 10 mm nøkkel
  3. Monter pluggene som dekker festene til regulatorskinnen.
  4. Monter boltene som fester blindpanelet til døren.
    4.5 Nm (3.3 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    Merk
    Begynn å skru boltene for hånd, slik at ikke gjengene blir ødelagt.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Bruk av følgende verktøy anbefales:
    • 8 mm nøkkel
  5. Monter vindusmotoren foran til venstre. Se Vindusregulatormotor – foran – venstre (fjerne og skifte ut).
  6. Fest klemmene som fester ledningsnettet til panelet.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Antall klemmer kan variere på forskjellige biler.
  7. Monter trykksensoren i døren. Se Sensor – trykk – dør – foran – venstre (fjerne og skifte ut).
  8. Monter høyttaleren i venstre fordør. Se Høyttaler – fordør – venstre (fjerne og skifte ut).
  9. Koble ledningsnettet til speilkontakten i venstre dør.
  10. Koble til lavspenningsbatteristrømmen. Se 12 V-/lavspenningsstrøm (koble fra og koble til).
  11. Monter ruten i venstre fordør. Se Glass – dør – venstre – foran (fjerne og skifte ut).
  12. Monter indre beltetetning i venstre fordør. Se Tetning – indre belte – fordør – venstre (fjerne og skifte ut).
  13. Åpne dørlåsen i venstre fordør ved å dra i nødutløserkabelen.
  14. Lukk venstre fordør.
  15. Åpne venstre bakdør og senk ruten.
  16. Hev venstre forvindu helt opp med vindusbryterverktøyet gjennom venstre bakdør.
  17. Kontroller mellomrom og flukt for venstre forvindu.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Mellomrom 8,00 mm ± 1,8 mm. Flukt 0,00 mm ± 2 mm.
  18. Lukk venstre fordør.
  19. Lukk dørlåsen i venstre fordør slik at det er mulig å justere vindushøyden.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ADVARSEL
    Ikke lukk døren når ruten er helt hevet, da overflaten øverst kan bli skadet.
  20. Juster ruten i venstre fordør for å få tilgang til regulatorens styreklosser.
  21. Løsne boltene (2 stk.) som fester glasset til regulatorstyreklossene ca. en halv omdreining, for å holde på plass mens justering fortsatt er mulig.
  22. Juster glasset slik at det blir stort nok mellomrom, og trekk til boltene for hånd.
  23. Juster glasset, slik at det er i flukt i forhold til B-stolpen.
  24. Bruk en 5 mm koppnøkkel til å justere friksjonsklossen for å vippe glasset innover eller utover. Vri mot klokken for å justere utover, eller mot klokken for å justere innover.
  25. Åpne dørlåsen i venstre fordør ved å dra i nødutløserkabelen.
  26. Lukk venstre fordør.
  27. Hev venstre forvindu helt opp med vindusbryterverktøyet gjennom venstre bakdør.
  28. Kontroller mellomrom og flukt for venstre forvindu.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Mellomrom 8,00 mm ± 1,8 mm. Flukt 0,00 mm ± 2 mm.
  29. Lukk venstre fordør.
  30. Lukk dørlåsen i venstre fordør slik at det er mulig å justere vindushøyden.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ADVARSEL
    Ikke lukk døren når ruten er helt hevet, da overflaten øverst kan bli skadet.
  31. Juster ruten i venstre fordør for å få tilgang til regulatorens styreklosser.
  32. Trekk til boltene (2 stk.) som fester glasset til regulatorstyreklossene.
    12 Nm (8.8 lbs-ft)
  33. Åpne dørlåsen i venstre fordør ved å dra i nødutløserkabelen.
  34. Senk vinduet foran til venstre.
  35. Koble fra til spesialverktøyet for vindusbrytere.
  36. Sett inn de runde knappepluggene som dekker åpningene i døren til regulatorstyreklossene.
  37. Fjern panelet på venstre bakdør. Se Panel – dørkledning – foran – venstre (fjerne og montere).
  38. Sett bilen i servicemodus ved å bruke berøringsskjermen. Se Servicemodus.
  39. Lås opp bilens gateway. Se Gateway (lås opp).
  40. På berøringsskjermen berører du skiftenøkkelen for servicemodus (nederst på berøringsskjermens brukergrensesnitt). Så trykker du på Closures (Lukkemekanismer) > Windows (Vinduer) > Calibrate (Front Left) (Kalibrer (venstre foran)), klikker på Run (Kjør) og lar rutinen fullføres.
  41. Avslutt servicemodus. Se Servicemodus.
