Kompressor for klimaanlegg og supermanifold (fjerne og skifte ut)

Korrigeringskode 18203012 1,92 MERK: Hvis ikke noe annet er uttrykkelig oppgitt i prosedyren, gjenspeiler korrigeringskoden og FRT ovenfor, alt arbeidet som kreves for å gjennomføre denne prosedyren, inkludert de tilknyttede prosedyrene. Ikke stable korrigeringskoder med mindre du bli uttrykkelig bedt om det. MERK: Se Flat rate-tider for å lære mer om FRT-er og hvordan de lages. Hvis du vil gi tilbakemelding om FRT-verdier, kan du sende en e-post til ServiceManualFeedback@tesla.com. MERK: Se Personlig beskyttelse for å forsikre deg om at du bruker riktig PVU når du gjennomfører prosedyren nedenfor. Se Forholdsregler for ergonomi for trygge og sunne arbeidspraksiser.

  • 2025-11-26: Ga ut ny prosedyre.
Informational PurposesAn informational icon, calling your attention
Merk
Dette er den foretrukne fremgangsmåten for å skifte ut supermanifolden og kompressoren, ved å bruke Adapter for skylling av rusk for HVAC med varmepumpe, 1838504-E0-B. Den brukes til å skylle alle klimaanleggsledninger og HVAC-enheten, slik at HVAC-enheten og klimaanleggsledningene kan brukes på nytt. Hvis bare Adapter for skylling av rusk, 1838504-E0-A, er tilgjengelig, bruker du fremgangsmåten beskrevet i Kompressor for klimaanlegg, supermanifold og klimaanleggsledninger (fjerne og skifte ut). Hvis ingen av adapterne for skylling er tilgjengelige, bruker du fremgangsmåten beskrevet i Kompressor for klimaanlegg, supermanifold og klimaanleggsledninger (fjerne og skifte ut) og skifter også ut HVAC-enheten.
Informational PurposesAn informational icon, calling your attention
Merk
Denne prosedyren krever at prosedyren for kjølemiddel for klimaanlegg (tømme og fylle) utføres. Hvis den ikke allerede er automatisk lagt til servicebesøket, skal korrigeringskode 18200102 legges til som en egen aktivitet for servicebesøket.
  • 1838504-E0-B Adapter for skylling av rusk for HVAC med varmepumpe
  • 1711245-00-A Snap On Ecotechnics Dual Gas AC Machine, inkluderer skylleadaptersettene R134A og R1234YF eller
  • 1120026-01-A A/C SERVICE MACHINE, WAECO, ASC5500 RPA

Fjerne

  1. Sett opp klimaanleggmaskinen.
  2. Hev og støtt bilen.
  3. Åpne alle fire dørene, og senk vinduene.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Lås bakdørene for å forhindre at de lukkes utilsiktet når 12 V-/lavspenningsstrømmen kobles av.
  4. Fjern oppbevaringsenheten under panseret. Se Oppbevaringsrom under panser (fjerne og skifte ut).
  5. Fjern HEPA-filterenheten. Se Enhet – filter – HEPA (fjerne og skifte ut).
  6. Demonter HEPA-kanalen. Se Kanal – HEPA (fjerne og skifte ut).
  7. Aktiver Servicemodus. Se Servicemodus.
  8. På berøringsskjermen trykker du på Service Mode (Servicemodus) > Thermal (Varme) > Refrigerant System (Kjølemiddelsystem) > Start Thermal Fill Drain (Coolant + Refrigerant) (Start fylling/tapping av varmesystem (kjølevæske og kjølemiddel)), og deretter trykker du på Run (Kjør) for å starte rutinen for fylling/tapping av varmesystemet (kjølevæske og kjølemiddel).
  9. Sjekk de termiske varslene via service-UI ved å trykke på varselikonet.
    Hvis ett eller flere av følgende varsler er til stede, utfører du en full skylling senere i fremgangsmåten.
    • VCFRONT_a161_compressorSelfFault
    • VCFRONT_a163_compressorDisabledFSR
    • VCFRONT_a460_hardIsentropicTdFailed
    • VCFRONT_a467_lowPowerIndexFlagged
    • VCFRONT_a531_lowPowerIndexFlaggedUserFacing
    • VCFRONT_a543_compressorLowFlowDeliveryDetected
    Hvis ingen av varslene som er oppført ovenfor, er til stede, utfører du en rask skylling senere i prosedyren.
  10. Flytt forsetene forover.
  11. Koble fra 12 V-/lavspenningsstrømforsyning. Se 12 V-/lavspenningsstrøm (koble fra og koble til).
  12. Kontroller at multimeteret fungerer.
  13. Demonter det fremre luftskjermpanelet. Se Panel – luftskjerm – foran (Uten strukturell pakke) (fjerne og skifte ut).
  14. Tøm kjølemiddelet til bilen. Se Kjølemiddel for klimaanlegg (tømme og fylle).
  15. Foreta deaktiveringsprosedyren bilens høyspenning. Se Deaktiveringsprosedyre for bilens høyspenning.
  16. Plasser tappebeholderen for kjølevæske under fronten av bilen.
  17. Ta av hetten på kjølevæskeflasken.
  18. Koble bypasslangen til drivverket fra supermanifolden.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Dette vil tappe kjølevæskebeholderen.
  19. Koble radiatoruttaksslangen fra supermanifolden.
  20. Koble radiatorinntaksslangen fra supermanifolden.
  21. Monter tre hannplugger i kjølevæskeportene foran på supermanifolden.
  22. Koble fra sensoren for kjøleren til batterislangen.
  23. Koble fra sensoren for forsyningsslangen til drivverket.
  24. Koble kjøleren til batterislangen fra supermanifolden.
  25. Koble forsyningsslangen til drivverket fra supermanifolden.
  26. Koble returslangen for høyspenningsbatteriet fra supermanifolden.
  27. Monter tre hannplugger i kjølevæskeportene bak på supermanifolden.
  28. Koble kontakten for supermanifoldledningsnettet fra den fremre kontrolleren.
  29. Løsne klemmen som fester varmeledningsnettet til fremre kontroller.
  30. Fjern 12 V/LV-batteriet. Se 12 V-/lavspenningsbatteri (fjerne og skifte ut).
  31. Løsne klemmen (4 stk.) som fester kjølevæskeslangen til kompressorbraketten for klimaanlegget.
  32. Fjern klemmen som fester logikkledningsnettet til klimaanleggkompressoren til den høyspente ledningsnettbraketten til klimaanlegget.
  33. Løsne kontaktlåsetappen, og koble deretter logikkontakten fra kompressoren for klimaanlegget.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ADVARSEL
    IKKE skyv ned på den røde låsetappen. Trekk tappen bort fra kontakten til kontakten er låst opp, og fortsett deretter å trekke i hoveddelen av kontakten for å koble den helt ut.
  34. Ta av bolten som fester braketten til høyspenningsledningsnettet til kompressoren for klimaanlegget.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Bruk av følgende verktøy anbefales:
    • 13 mm nøkkel
    • Skralle/drivhammer uten ledning
    • Skralle-/momentnøkkel
  35. Ta av bolten som fester jordingsstroppen til kompressoren for klimaanlegget, og sett deretter jordingsstroppen til sides.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Bruk av følgende verktøy anbefales:
    • Torx T25-nøkkel
    • Skralle/drivhammer uten ledning
    • Skralle-/momentnøkkel
  36. Løsne klemmen som fester kjølevæskeslangen til A/C-kompressorbraketten ved jordledningsfestet.
  37. Trekk den svarte låsetappen på A/C-kompressorens HV-kontakt bort fra A/C-kompressoren.
  38. Bruk en 45-graders spisshakke og trykk på den midtre låsetappen samtidig som du trekker i den ytre låsetappen. Fjern så HV-kontakten fra A/C-kompressoren.
  39. Koble fra HVIL-kontakten.
  40. Når tømmingen av klimaanlegget er fullført, kobler du klimaanleggsslangene fra bilen.
  41. Fjern mutteren som fester supermanifolden til kompresjonssugelinjen til kompressoren.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Bruk av følgende verktøy anbefales:
    • 13 mm pipenøkkelinnsats
    • Skralle med fleksibelt hode / momentnøkkel med fleksibelt hode
  42. Fjern mutteren som fester supermanifolden til kompresjonstømmelinjen til kompressoren.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Bruk av følgende verktøy anbefales:
    • 13 mm pipenøkkelinnsats
    • Skralle med fleksibelt hode / momentnøkkel med fleksibelt hode

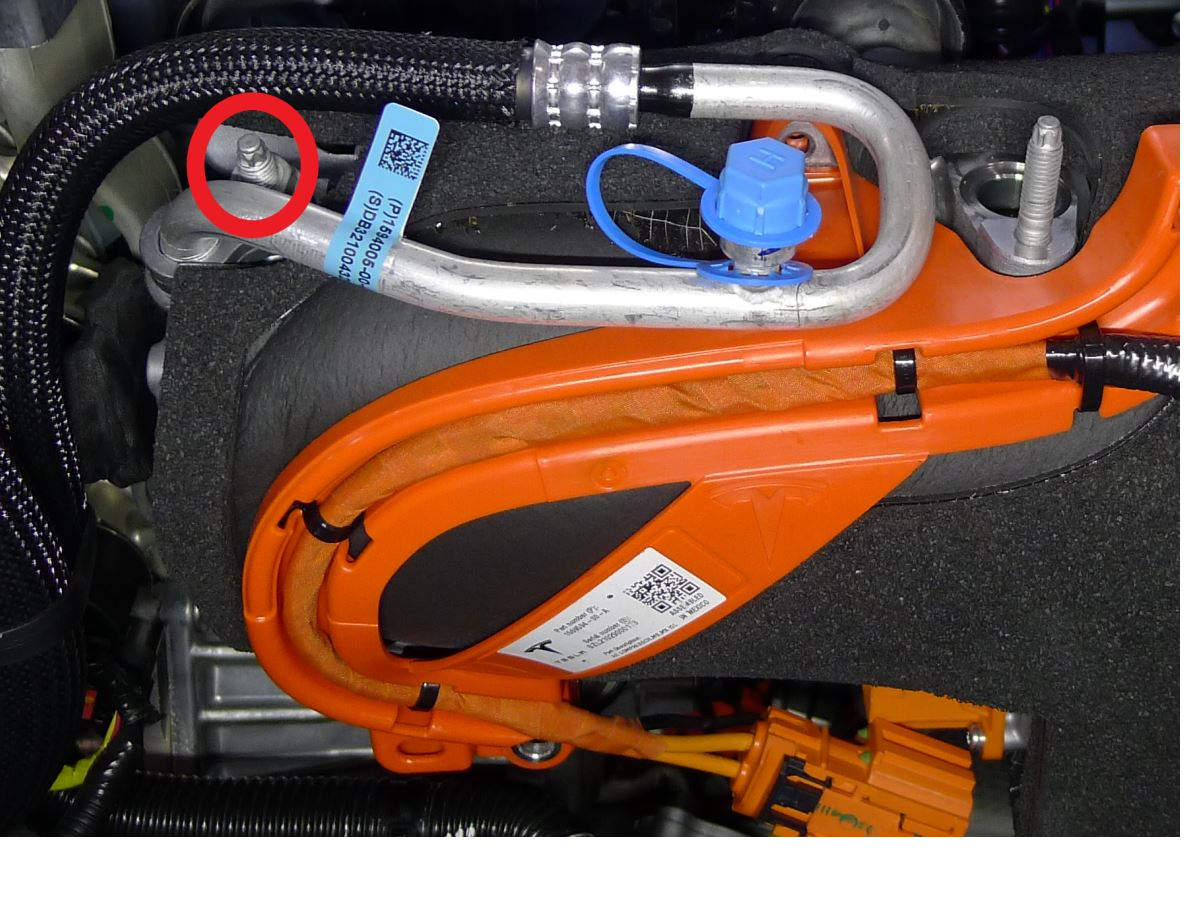

  43. Fjern bolten på ledningen mellom klimaanleggmanifolden og kompressoren fra supermanifolden, og fjern deretter manifoldledningen for klimaanlegget fra bilen.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Bruk av følgende verktøy anbefales:
    • 13 mm nøkkel
    • 6 i forlengelse
    • Skralle med fleksibelt hode / momentnøkkel med fleksibelt hode
  44. Fjern boltene (2 stk.) som fester supermanifolden til HVAC A/C-linjen til HVAC-enheten.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Bruk av følgende verktøy anbefales:
    • 13 mm nøkkel
  45. Løsne klemmen som fester ventilrøret til 12 V-/lavspenningsbatteriet til batteribraketten.
  46. Løsne klemmen som fester A/C-kompressorens lavspentledningsnett til A/C-kompressorbraketten for HV-ledningsnettet.
  47. Flytt HV-ledningsnettets brakett fremover og opp for å løsne braketten fra A/C-kompressoren. Legg så braketten forsiktig til side.
  48. Fjern klemmene som fester klimaanleggkompressorens høyspente ledningsnett til støtdempertårnets støttebøyle.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Trekk oppover på klemmen for å gjøre fjerningen enklere, ikke trekk på høyspenningskabelen.
  49. Ta av boltene på venstre og høyre side som fester støtten til støtdempertårnet til karosseriet.
    55 Nm (40.6 lbs-ft)
    55 Nm (40.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Bruk av følgende verktøy anbefales:
    • 15 mm nøkkel
    • Skralle med fleksibelt hode / momentnøkkel med fleksibelt hode
  50. Fjern de ytre boltene på venstre og høyre side som fester støtdempertårnet til karosseriet, fjern deretter opphenget til støtdempertårnet fra bilen.
    62 Nm (45.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Bruk av følgende verktøy anbefales:
    • 15 mm nøkkel
    • Skralle med fleksibelt hode / momentnøkkel med fleksibelt hode
  51. Få hjelp til å ta av støtten til støtdempertårnet fra bilen sammen med supermanifolden og kompressoren.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Løft støtten langsomt mens du er oppmerksom på tilkoblingene og klimaanleggsledningene. Legg den på en papplate.
  52. Fjern mutteren som fester klimaanleggsledningen mellom supermanifolden og HVAC til supermanifolden, og fjern deretter klimaanleggsledningen mellom supermanifolden og HVAC.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Bruk av følgende verktøy anbefales:
    • 15 mm nøkkel
    • Skralle/drivhammer uten ledning
    • Skralle med fleksibelt hode / momentnøkkel med fleksibelt hode
  53. Registrer gamle og nye delenumre og serienumre.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Etiketten er plassert foran akkumulatoren.
  54. Ta av boltene (2 stk.) som fester supermanifolden til støtten til støtdempertårnet, og fjern supermanifolden.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Bruk av følgende verktøy anbefales:
    • 15 mm nøkkel
    • Skralle/drivhammer uten ledning
    • Skralle med fleksibelt hode / momentnøkkel med fleksibelt hode
  55. Fjern boltene (2 stk.) som fester braketten for klimaanleggskompressoren til støtten for støtdempertårnet, og fjern deretter klimaanleggskompressoren og brakettenheten for klimaanleggskompressoren.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Bruk av følgende verktøy anbefales:
    • 15 mm nøkkel
    • Skralle med fleksibelt hode / momentnøkkel med fleksibelt hode
  56. Fjern braketten for klimaanleggskompressoren fra klimaanleggskompressoren.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Bruk av følgende verktøy anbefales:
    • 10 mm pipenøkkelinnsats
    • Skralle med fleksibelt hode / momentnøkkel med fleksibelt hode
  57. Noter delenumrene til den nye og gamle kompressoren, slik at du kan oppdatere konfigurasjonen i et senere trinn.

Skyll HVAC-systemet med Snap-On-klimaanleggsmaskinen

  1. Monter klimaanleggsledningen mellom supermanifolden og HVAC, og sett inn boltene (2 stk.) som fester ledningen til HVAC-enheten.
  2. Monter skylleadapteren 1838504-00-B på klimaanleggsledningen mellom supermanifolden og HVAC og på klimaanleggsledningen mellom supermanifolden og kompressoren.
  3. Monter mutrene (2 stk.) for å feste skylleadapterne på klimaanleggsledningen mellom supermanifolden og kompressoren.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Bruk mutrene på 13 mm fra kompressoren for å feste skylleadapterne til klimaanleggsledningen mellom supermanifolden og kompressoren.
  4. Koble klimaanleggmaskinens slanger til skylleadapterne.
  5. Koble Snap on-klimaanleggmaskinens slanger til klimaanleggets skylleadaptere, og kjør den fulle eller den raske skylleprosedyren ved å velge Menu (Meny) > > Num 4 > OK > OK.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Skylleprosedyren tar omtrent 40 minutter. Det må være minst 6 kg kjølevæske i tanken for at skylleprosedyren skal kunne kjøre.
  6. Etter at skyllingen er fullført, kobler du klimaanleggmaskinens slanger fra klimaanleggets skylleadaptere.
  7. Stopp skyllingen på klimaanleggsmaskinen når skyllingen er fullført.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Rask skylling tar 40 minutter, full skylling tar 1 time og 40 minutter.
  8. Koble klimaanleggsmaskinens ledninger fra skylleadapteren, og fjern skylleadapteren fra bilen.
    Informational PurposesAn informational icon, calling your attention
    Merk
    La klimaanleggsledningen mellom supermanifolden og HVAC være koblet til HVAC-boksen.

Skyll HVAC-systemet med Waeco-klimaanleggsmaskinen

  1. Plasser klimaanleggsledningen mellom supermanifolden og HVAC, og monter deretter boltene (2 stk.) som fester ledningen til HVAC-enheten.
  2. Monter skylleadapteren 1838504-00-B på klimaanleggsledningen mellom supermanifolden og HVAC og på klimaanleggsledningen mellom supermanifolden og kompressoren.
  3. Monter mutrene (2 stk.) for å feste skylleadapterne på klimaanleggsledningen mellom supermanifolden og kompressoren.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Bruk mutrene på 13 mm fra kompressoren for å feste skylleadapterne til klimaanleggsledningen mellom supermanifolden og kompressoren.
  4. Koble klimaanleggmaskinens slanger til skylleadapterne.
  5. Fest skyllesettet til klimaanleggsmaskinen.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Fest skyllesettet til Waeco-klimaanleggsmaskinen. 2 bolter, 8 mm, 1 nylocmutter.
  6. Inspiser merkingen av inline-væskefiltertørkeren.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Bruk en markør til å merke filteret før hver skylling. Bytt ut filteret etter ti skyllinger.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Hvis det ikke er nødvendig å skifte filteret ennå, går du til trinn 7.
  7. Fjern inline-væskefiltertørkeren
    Informational PurposesAn informational icon, calling your attention
    Merk
    Fjern filteret fra beholderen (det grå filteret som er festet til skylleenheten) PR052FM, O-ring av kobber som kan brukes på nytt, bruk håndkraft, ikke verktøy
  8. Bytt ut inline-væskefiltertørkeren (det grå filteret som er festet til skylleenheten) PR052FM
    Informational PurposesAn informational icon, calling your attention
    Merk
    1 nytt filter, 2 nye kobbertetningsringer, Bruk egnet personlig verneutstyr, Flytt nippelen fra det gamle til det nye filteret, monter kobbertetningsring mellom koblinger, Ikke stram for hardt, bruk hendene til å stramme på grunn av kobberledning, Sørg for at den gamle tetningen fjernes før det nye filteret monteres, bruk om nødvendig et plukkeverktøy til å fjerne kobberringen
  9. Koble lavtrykkslangen fra klimaanleggmaskinen til hurtigkontakten til filteret
  10. Koble klimaanleggsmaskinens slanger til klimaanleggets skylleadaptere, og skyll HVAC-huset.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Hvis du ser ett eller flere av varslene som er nevnt i trinn GUID-3F469D2E-A32F-404C-A997-8CCBE1B68318.html#TASK_FLUSH__GUID-E9DA8AD3-220D-4FEA-992A-8DE1C3AF8295, velger du Full flushing (Full skylling). Hvis du ikke ser noen varsler, velger du Fast flushing (Rask skylling).
    Informational PurposesAn informational icon, calling your attention
    Merk
    Den raske skylleprosedyren tar omtrent 40 minutter, den fulle skylleprosedyren tar omtrent 1 time og 40 minutter. Må bruke A/C Service Machine WAECO ASC 5500G RPA R1234YF. Minimum 6 kg kjølemiddel trengs i tanken for å kjøre systemets skylleprosedyre. Trykk på Enter =>Other Selections (Andre valg) =>Enter =>Flushing (Skylling) =>Enter =>Enter =>Enter =>=>Full Flushing (Full skylling) =>Enter
  11. Trykk på STOP (STOPP) på maskinen etter at skyllingen er fullført.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Rask skylling tar 40 minutter, full skylling tar 1 time og 40 minutter.

Montere

  1. Ta pluggene til klimaanleggsledningen ut av den nye supermanifolden.
  2. Registrer gamle og nye delenumre og serienumre for supermanifoldene i reparasjonsordren.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Etiketten er plassert foran akkumulatoren.
  3. Plasser supermanifolden på støtten til støtdempertårnet, og monter deretter boltene (2 stk.) som fester supermanifolden til støtten.
    31 Nm (22.9 lbs-ft)
  4. Fjern klimaanleggskompressorens brakett fra den gamle klimaanleggskompressoren.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Bruk av følgende verktøy anbefales:
    • 10 mm pipenøkkelinnsats
    • Skralle med fleksibelt hode / momentnøkkel med fleksibelt hode
  5. Noter delenumrene til den nye og gamle kompressoren, slik at du kan oppdatere konfigurasjonen i et senere trinn.
  6. Monter det akustiske NVH-dekselet på den nye kompressoren.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Monter et nytt deksel, eller bruk det gamle dekselet på nytt hvis limet er i brukbar stand og et nytt deksel ikke er tilgjengelig.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Fjern den selvklebende baksiden, og legg deretter dekselet ned med den selvklebende siden opp. Juster utskjæringene til sugeporten på kompressoren, installer dekselet rundt sugeporten, og fortsett deretter å vikle dekselet rundt kompressoren.
  7. Plasser braketten til kompressoren for klimaanlegget på kompressoren, og monter deretter boltene som fester braketten til kompressoren.
    9 Nm (6.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    Merk
    Bruk av følgende verktøy anbefales:
    • 10 mm pipenøkkelinnsats
    • Skralle med fleksibelt hode / momentnøkkel med fleksibelt hode
  8. Plasser klimaanleggskompressoren og klimaanleggskompressorens brakettenhet på støtten til støtdempertårnet, og monter deretter boltene (2 stk.) som fester kompressorens brakett til støtten til støtdempertårnet.
  9. Fjern klimaanleggsmanifolden til HVAC-ledningen fra HVAC-enheten.
  10. Skift ut tetningsskivene på klimaanleggsledningsenheten mellom supermanifolden og HVAC på supermanifoldsiden.
    Informational PurposesAn informational icon, calling your attention
    Merk
    5 tetningsskiver. Monter de nye tetningsskivene. Smør tetningsskivene med ND-11-olje.
  11. Skift ut tetningsskivene på supermanifolden til HVAC-klimaanleggsledningen på HVAC-siden.
    Informational PurposesAn informational icon, calling your attention
    Merk
    5 tetningsskiver. Monter de nye tetningsskivene. Smør tetningsskivene med ND-11-olje
  12. Trekk til mutteren som fester klimaanleggsledningen mellom supermanifolden og HVAC til supermanifolden, for hånd.
  13. Trekk til mutteren som fester supermanifolden til HVAC-klimaanleggsledningen til supermanifolden.
    36 Nm (26.5 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    Merk
    Bruk av følgende verktøy anbefales:
    • 13 mm nøkkel
    • Skralle med fleksibelt hode / momentnøkkel med fleksibelt hode
    • 6 i forlengelse
  14. Få hjelp til å montere supermanifolden og kompressoren på bilen sammen med støtten til støtdempertårnet.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Det trengs to teknikere for å gjennomføre dette trinnet. Løft støtten forsiktig mens du er oppmerksom på kontaktene og klimaanleggsledningene.
  15. Installer boltene på venstre og høyre side som fester støtten til støtdempertårnet til karosseriet.
    55 Nm (40.6 lbs-ft)
    55 Nm (40.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    Merk
    Bruk av følgende verktøy anbefales:
    • 15 mm nøkkel
    • Skralle med fleksibelt hode / momentnøkkel med fleksibelt hode
  16. Monter de tre boltene på venstre og høyre side som fester støtten til støtdempertårnet til karosseriet.
    62 Nm (45.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    Merk
    Bruk av følgende verktøy anbefales:
    • 15 mm nøkkel
    • Skralle med fleksibelt hode / momentnøkkel med fleksibelt hode
  17. Sett inn boltene (2 stk.) som fester AC-ledningen mellom supermanifolden og HVAC til HVAC-enheten.
    28 Nm (20.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Bruk av følgende verktøy anbefales:
    • 13 mm nøkkel
  18. Monter radiatorinntaksslangen til supermanifolden.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Gjennomfør skyv-trekk-skyv-test for å kontrollere at slangen sitter som den skal.
  19. Monter radiatoruttaksslangen til supermanifolden.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Gjennomfør skyv-trekk-skyv-test for å kontrollere at slangen sitter som den skal.
  20. Monter bypasslangen til drivverket til supermanifolden.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Gjennomfør skyv-trekk-skyv-test for å kontrollere at slangen sitter som den skal.
  21. Koble returslangen for høyspenningsbatteriet til supermanifolden.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Gjennomfør skyv-trekk-skyv-test for å kontrollere at slangen sitter som den skal.
  22. Koble forsyningsslangen til drivverket til supermanifolden.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Gjennomfør skyv-trekk-skyv-test for å kontrollere at slangen sitter som den skal.
  23. Koble slangen mellom kjøleren og batteriet til supermanifolden.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Gjennomfør skyv-trekk-skyv-test for å kontrollere at slangen sitter som den skal.
  24. Koble til sensoren for forsyningsslangen til drivverket.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Ledningsnettet og kjøleslangen er fargekodet. Match fargen på ledningsnettet med fargen på kjøleslangen.
  25. Koble sensoren for kjøleren til batterislangen.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Ledningsnettet og kjøleslangen er fargekodet. Match fargen på ledningsnettet med fargen på kjøleslangen.
  26. Monter klemmen som fester varmeledningsnettet til fremre kontroller.
  27. Koble kontakten for varmeledningsnettet til den fremre kontrolleren.
  28. Monter klemmene som fester klimaanleggskompressorens HV-ledningsnett til støtten til støtdempertårnet.
  29. Plasser braketten til kompressorens HV-ledningsnett på A/C-kompressoren.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Påse at braketten til høyspenningsledningsnettet festes på ledningsnettfestet på toppen av kompressoren for klimaanlegget.
  30. Monter bolten som fester braketten til høyspenningsledningsnettet til kompressoren for klimaanlegget.
    9 Nm (6.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Bruk av følgende verktøy anbefales:
    • 13 mm pipenøkkelinnsats
    • Skralle-/momentnøkkel
    Informational PurposesAn informational icon, calling your attention
    TIp
  31. Koble til HVIL-kontakten.
  32. Koble kompressorens HV-kontakt helt til kompressoren og koble inn låsetappen ved å trykke den mot kompressoren.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Gjennomfør en skyv-trekk-test for å verifisere at kontakten er helt festet.
  33. Monter klemmen som fester kjølevæskeslangen til braketten til kompressoren for klimaanlegget, nær festepunktet for jordingsstroppen.
  34. Plasser jordingsstroppen på kompressoren for klimaanlegget, og monter deretter bolten som fester jordingsstroppen til kompressoren.
    7 Nm (5.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    Merk
    Denne bolten er selvskjærende. Det er ikke nødvendig å skjære kompressorbolthullet.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Bruk av følgende verktøy anbefales:
    • Torx T25-nøkkel
    • Skralle/drivhammer uten ledning
    • Skralle-/momentnøkkel
  35. Sett inn klemmen som fester A/C-kompressorens lavspentledningsnett til A/C-kompressorbraketten for HV-ledningsnettet.
  36. Koble den elektriske lavspenningskontakten til kompressoren for klimaanlegget, og koble deretter til låsetappen.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ADVARSEL
    Skyv den røde låsetappen mot kontakten for å aktivere låsemekanismen. IKKE skyv ned eller trekk opp på den røde låsetappen.
  37. Fjern transportpluggene fra den nye klimaanleggkompressoren.
  38. Skift O-ringene på de høy- og lavtrykks slangekoblingene mellom supermanifold og klimaanleggskompressor, og smør deretter O-ringene med egnet klimaanleggolje. Se Væsker og kapasiteter for spesifikasjoner for klimaanleggolje.
    Figur 1. Lavtrykksfitting vist; høytrykksfitting ligner
  39. Plasser høytrykksfittingen mellom supermanifolden og kompressoren for klimaanlegget på kompressoren, og monter deretter mutteren som fester fittingen til kompressoren.
    22 Nm (16.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Bruk av følgende verktøy anbefales:
    • 13 mm pipenøkkelinnsats
    • Skralle med fleksibelt hode / momentnøkkel med fleksibelt hode
  40. Plasser lavtrykkskoblingen fra supermanifold til kompressor på A/C-kompressoren, og sett deretter på mutteren som fester koblingen til kompressoren.
    22 Nm (16.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Bruk av følgende verktøy anbefales:
    • 13 mm pipenøkkelinnsats
    • Skralle med fleksibelt hode / momentnøkkel med fleksibelt hode
  41. Sett på klemmene (4 stk.) som fester kjølevæskeslangen til kompressorbraketten for klimaanlegget.
  42. Sett på klemmen som fester 12 V-batteriets lufteslange til 12 V-batteribraketten.
  43. Monter 12 V/LV-batteriet. Se 12 V-/lavspenningsbatteri (fjerne og skifte ut).
  44. Koble til 12V/LV strømforsyning. Se 12 V-/lavspenningsstrøm (koble fra og koble til).
  45. På berøringsskjermen trykker du på Service Mode (Servicemodus) > Thermal (Varme) > Refrigerant System (Kjølemiddelsystem) > Start Thermal Fill Drain (Coolant & Refrigerant) (Start fylling/tapping av varmesystem (kjølevæske og kjølemiddel)), og deretter trykker du på Run (Kjør) for å starte rutinen for fylling/tapping av varmesystemet (kjølevæske og kjølemiddel).
  46. Koble fra 12 V-/lavspenningsstrømforsyning. Se 12 V-/lavspenningsstrøm (koble fra og koble til).
  47. Gjennomfør en vakuumlekkasjetest for klimaanlegget. Se Kjølemiddel for klimaanlegg (tømme og fylle).
  48. Gjennomfør fylling av kjølemiddel på klimaanlegget. Se Kjølemiddel for klimaanlegg (tømme og fylle).
  49. Gjennomfør vakuumfylling av kjølesystemet. Se Kjølesystem (vakuumfylling).
  50. Koble til kretsen for utrykningspersonell, og la lavspenningsbatteriet være frakoblet.
  51. Koble til en lavspenningsbevarer. Se Lavspenningsbevarer (koble til og fra).
  52. Oppdater kompressorkonfigurasjonen:
    1. Sett bilen i Servicemodus Pluss. Se Servicemodus Pluss.
    2. På bilens berøringsskjerm trykker du på Thermal (Varme) > Actions (Handlinger) > Thermal Configurations (Varmekonfigurasjoner), og deretter velger du «compressorType» (Kompressortype).
      • Hvis målet er Denso-kompressor, er kompressorens delenummer og type følgende:
        • 1501256-00-G: DENSO 8k
        • 1501256-00-H/I: DENSO 11k – ingen fartsgrense
        • 1501256-0X-J (eller nyere) og fastvareversjon er over 2021.4.10: DENSO 11k (COP1 AKTIVERT)
      • Hvis målet er Sanden-kompressor, er kompressorens delenummer og type følgende:
        • 1582668-00-H: SANDEN_V2
        • 1582668-00-I: SANDEN_V3
        • 1582668-XX-J: SANDEN_V4
    3. Velg Run (Kjør) for å lagre den oppdaterte konfigurasjonen.
  53. Installer fastvaren på nytt. Se Installer programvare på nytt – berøringsskjerm.
  54. På berøringsskjermen trykker du på skiftenøkkelen for servicemodus (nederst på berøringsskjermens grensesnitt), og deretter berører du Thermal (Varme) > Stop Thermal Fill Drain (Stopp etterfylling/avtapping av varmesystem) og lar rutinen fullføres.
  55. Sett bilen i Servicemodus Pluss. Se Servicemodus Pluss.
  56. På berøringsskjermen trykker du på Service Mode (Servicemodus) > Thermal (Varme) > Actions (Handlinger) > Thermal Configurations (Varmekonfigurasjoner) > coolantPumpType (Kjølepumpetype) > DUAL_MIX, og deretter trykker du på Run (Kjør).
  57. Trykk på Service Mode (Servicemodus) > Coolant System (Kjølevæskesystem) > Pump Identification (Identifisering av pumpe), og deretter trykker du på Run (Kjør).
  58. Trykk på Service Mode (Servicemodus) > Thermal (Varme) > Refrigerant System (Kjølemiddelsystem) > Reset Compressor P-Metric (Tilbakestill P-Metric for kompressor), og trykk deretter på Run (Kjør).
  59. Trykk på Service Mode (Servicemodus) > Thermal (Varme) > Sensors and Valves (Sensorer og ventiler) > Run Heat Pump Commissioning (Kjør idriftsetting av varmepumpe), og trykk deretter på Run (Kjør).
  60. Trykk på Service Mode (Servicemodus) > Thermal (Varme) > Coolant System (Kjølevæskesystem) > Coolant Purge (Tømming av kjølevæske), og trykk deretter på Run (Kjør)
  61. Monter seteputen på andre rad. Se Setepute – nedre – andre rad (fjerne og skifte ut).
  62. Monter den fremre aerodynamiske bunnplaten. Se Panel – luftskjerm – foran (Uten strukturell pakke) (fjerne og skifte ut).
  63. Etter at tømmingen av kjøleluft er fullført, kontroller du kjølevæskenivået og sørger for at væskenivået er ved Max-linjen. Etterfyll om nødvendig.
  64. Trykk på Service Mode (Servicemodus) > Thermal (Varme) > Actions (Handlinger) > Test Thermal Performance (Test varmeytelse), og trykk deretter på Run (Kjør).
  65. Trykk på Service Mode (Servicemodus) > Thermal (Varme) > Actions (Handlinger) > Test HVAC Performance (Test HVAC-ytelse), og trykk deretter på Run (Kjør).
  66. På berøringsskjermen trykker du på og holder inne knappen Exit Service Mode (Avslutt servicemodus) for å avslutte Servicemodus Pluss.
  67. Koble fra lavspenningsbevareren. Se Lavspenningsbevarer (koble til og fra).
  68. Koble til lavspenningsstrømforsyningen. Se 12 V-/lavspenningsstrøm (koble fra og koble til).
  69. Monter HEPA-kanalen. Se Kanal – HEPA (fjerne og skifte ut).
  70. Monter HEPA-filterenheten. Se Enhet – filter – HEPA (fjerne og skifte ut).
  71. Monter oppbevaringsenheten under panseret. Se Oppbevaringsrom under panser (fjerne og skifte ut).
