Korrigeringskode 17101802 0.78 MERK: Hvis ikke noe annet er uttrykkelig oppgitt i prosedyren, gjenspeiler korrigeringskoden og FRT ovenfor, alt arbeidet som kreves for å gjennomføre denne prosedyren, inkludert de tilknyttede prosedyrene. Ikke stable korrigeringskoder med mindre du bli uttrykkelig bedt om det. MERK: Se Flat rate-tider for å lære mer om FRT-er og hvordan de lages. Hvis du vil gi tilbakemelding om FRT-verdier, kan du sende en e-post til ServiceManualFeedback@tesla.com. MERK: Se Personlig beskyttelse for å forsikre deg om at du bruker riktig PVU når du gjennomfører prosedyren nedenfor. Se Forholdsregler for ergonomi for trygge og sunne arbeidspraksiser.

1. Åpne alle de fire dørene
   Merk

   Lås bakdørene i åpen stilling, slik at de ikke lukker seg når du slår av bilen.
2. Senk alle vinduene
3. Flytt venstre forsete tilbake
4. Fjern venstre gulvmatte.
5. Fjern komponentene på midten av venstre A-stolpe
   Merk

   1 klemme, 1 tapp. Løsne den øvre klemmen og trekk midten av A-stolpen oppover for å løsne.



6. Fjern klemmen som fester nedre del av venstre A-stolpe.
   Merk

   1 trykklemme



7. Fjern det nedre dekoret på venstre A-stolpe
   Merk

   6 klemmer, 2 styretapper. Trekk bakdelen av den nedre A-stolpen oppover og løsne klemmen, trekk deretter bakover for å løsne panelet.



8. Løsne tetningen til venstre fordør fra karosseriet.



9. Fjern klemmen som fester gulvteppet venstre foran til karosseriet.
   Merk

   1 klemme



10. Trekk gulvteppet venstre foran bort fra A-stolpen for å få tilgang til kontakten til venstre forsete.



11. Fjern de fremre festene til venstre forsete.
    Merk

    2 bolter, T45P, 33,5 Nm, kast etter demontering



12. Flytt venstre forsete frem
13. Løsne beltestrammeren til venstre forsete
    Merk

    Sett et spesialverktøy for demontering inn i bunnen av strammeren for å få den løs.



14. Heis seteputen på venstre side foran helt opp
    Merk

    Juster seteryggen om nødvendig, for å unngå å kollidere med taktrekket



15. Fjern de bakre festene til venstre forsete.
    Merk

    2 bolter, T45P, 33,5 Nm, kast etter demontering



16. Juster stillingen til venstre forsete, slik at det blir enkelt å ta det ut.
    Merk

    Sett setet på midten av skinnen med seteryggen oppreist.
17. Åpne panseret
18. Demonter skjørtet bak.
    Merk

    14 klemmer





19. Slå av bilen fra midtskjermen
    Merk

    Via Kontroller > Trygghet og sikkerhet > Kjøretøystrøm > Strøm av
20. Koble fra minusklemmen for 12 V og bergingssløyfen
    Merk

    1 mutter, 10 mm, 6 Nm, 1 kontakt. Sørg for at bilen står i parkering, at klimaanlegget er av, og at bilen ikke lader, før du kobler fra 12 V. Minusklemmen skal kobles fra før FRL. La alle kretsene utlades i 2 minutter.





21. Koble fra ledningsnettet til venstre forsete fra venstre VC
    Merk

    1 kontakt. Løsne låsen ved å klemme på utløsertappen, koble deretter låsen helt fra ved å bevege den bort fra venstre VC. Ikke bruk makt på kontakten; hvis den ikke løsner enkelt fra VC, er låsen fortsatt koblet inn.





22. Fjern ledningsnettet til venstre forsete fra holderen i venstre fotbrønn.
    Merk

    2 klemmer





23. Løsne ledningsnettet fra venstre forsete og legg det bort fra karosseriet
    Merk

    3 klemmer, 1 plasseringspunkt. Plasseringspunktet går gjennom hullet på nedre del av venstre B-stolpe.





24. Trekk ledningsnettet til venstre forsete fra under gulvteppet venstre foran i kupeen.



25. Fjern venstre forsete fra bilen.
    Merk

    Bistand anbefales. Medhjelperen bør være klar til å holde seteryggen. Vær forsiktig så du ikke skader kledningene.
26. Legg venstre forsete på et beskyttet underlag
    Merk

    Bistand anbefales. Legg setet slik at undersiden er tilgjengelig



27. Sett inn verktøyet for å løsne nakkestøtten på utsiden.
    Merk

    Trykk ned materialet rundt nakkestøttestolpen for å få tilgang til klemmen. Sørg for at begge tengene til verktøyet får tak i fjæren. Verktøyet roteres på plass. Bildene viser demontering av nakkestøtten.







28. Monter verktøyet for å løsne nakkestøtten på innsiden.
    Merk

    Trykk ned materialet rundt nakkestøttestolpen for å få tilgang til klemmen. Sørg for at begge tengene til verktøyet får tak i fjæren. Verktøyet roteres på plass. Bildene viser demontering av nakkestøtten.







29. Fjern nakkestøtten fra setet
    Merk

    2 låseklemmer. Fjern ved å trekke rett opp og ut fra setet.



30. Fjern verktøyet for å løsne nakkestøtten på innsiden.
    Merk

    Roter verktøyet ut av posisjon. Ikke dra rett opp eller ut.



31. Fjern verktøyet for å løsne nakkestøtten på utsiden.
    Merk

    Roter verktøyet ut av posisjon. Ikke dra rett opp eller ut.



32. Hekt av stroppene til den nedre delen av seteryggen og flytt tappen til seteryggen bort fra undersiden av setet.
    Merk

    2 klemmer



33. Fjern seteryggen til venstre forsete
    Merk

    8 klemmer. Start øverst på setet og trekk skjelettet bort fra rammen. Når sideklemmene er løse, trekk i bunnen og rull tappene nederst forsiktig ut av sporene. Hvis du drar den rett ut kan klemmene på seteryggen knekke. Løsne resten av klemmene fra under setet.







34. Fjern den nedre tappen som dekker seteryggrammens ytre hjørne.
    Merk

    Trekk kledningen rett opp og av festetappene.



35. Fjern den øvre tappen som dekker seteryggrammens ytre hjørne.
    Merk

    Trekk den nedre delen av kledningen bort fra festetappen for å løsne, trekk deretter kledningen rett opp og av den øvre holdetappen.



36. Fjern de ytre klemmene som fester setetrekket til seteryggrammen.
    Merk

    2 klemmer. For å løsne roterer du klemmene bort fra rammen, fra innsiden og ut.



37. Trekk setetrekket bort fra kollisjonsputen for å få tilgang til kollisjonsputens kontakt.



38. Koble fra kollisjonsputen til venstre forsete.
    Merk

    1 kontakt. Trekk begge de oransje tappene ned for å løsne kontakten.



39. Koble fra seteryggmotoren.
    Merk

    1 kontakt







40. Koble fra korsryggsventilpakken og ECU-en.
    Merk

    1 kontakt





41. Koble fra korsryggspumpen.
    Merk

    1 kontakt





42. Fjern ledningsnettet fra seteryggrammen.
    Merk

    3 klemmer





43. Fjern skruen som fester det ytre sidedekslet til setet.
    Merk

    1 skrue, T20, 4 Nm. Sørg for at forkanten av setet er høy nok til å få tilgang til T20-skruen.



44. Trekk utover i forkant for å løsne klemmen til det ytre sidedekslet fra venstre forsete, uten å ta den ut.
    Merk

    1 klemme. Må ikke tas helt ut pga. fare for å skade overflater/brytere/ledningsnett.



45. Løft dekslet bakover for å løsne den bakre tappen på det ytre sidedekslet fra venstre forsete.
    Merk

    Må ikke tas helt ut pga. fare for å skade overflater/brytere/ledningsnett.



46. Koble fra bryterkontakten til venstre forsete.
    Merk

    1 kontakt



47. Fjern det ytre dekslet fra venstre forsete.
    Merk

    Bakkanten av dekslet trekkes utover og dekslet må løftes av, ut av setet, av puten og forstrammeren.





48. Fjern kaninklemmen
    Merk

    1 klemme



49. Fjern kaninen





50. Koble fra kontakten til forstrammeren på førersiden
    Merk

    1 strømkontakt, 2-trinns låsekontakt. Løsne den første låsen ved å trekke bort fra kontakten. Fjern deretter kontakten fra forstrammeren



51. Løsne ledningsklemmene til belteforstrammeren
    Merk

    3 klemmer. Bruk en 90-graders hakke til å løsne ledningsklemmene fra seteryggskinnen







52. Fjern klemmene som fester setebryterledningsnettet til seteputerammen
    Merk

    2 treklemmer



53. Roter setet for å få tilgang til undersiden av setet.
    Merk

    Beskytt seteputen mot skade.



54. Fjern klemmen som fester ledningsnettet til venstre forsete til den ytre seteskinnen
    Merk

    1 klemme



55. Fjern ledningsklemmen under seteryggmotoren
    Merk

    1 klemme



56. Koble fra kontakten til vinkelmotoren.
    Merk

    1 kontakt



57. Legg forstrammergrenen av seteledningsnettet bort fra setet
    Merk

    Legg ledningsnettgrenen fra bak seteryggmotoren og bort fra undersiden av setet





58. Koble fra kontakten til seteryggvarmen.
    Merk

    1 kontakt, grønn



59. Koble fra kontakten til varmeputen.
    Merk

    1 kontakt



60. Fjern klemmen som fester ledningsnettet til undersiden av setet ved setevarmekontaktene
    Merk

    1 klemme



61. Koble fra setets passasjersensor og legg sensorledningen til side
    Merk

    1 kontakt



62. Fjern klemmen som fester setesensorkontakten til undersiden av setet og kast den
    Merk

    Det nye ledningsnettet leveres med en klemme på kontakten



63. Fjern klemmen under ledningsnettets hovedkobling i setet
    Merk

    1 klemme



64. Koble fra kontakten til heisemotoren.
    Merk

    1 kontakt





65. Fjern klemmen som fester ledningsnettet til seteputerammen under løftemotoren
    Merk

    1 klemme



66. Koble fra kontakten til seteskinnemotoren.
    Merk

    1 kontakt



67. Fjern klemmen som fester skinnemotorledningsnettet til skinnemotorhuset
    Merk

    1 kantklemme



68. Koble fra strømkontakten til stillingssensoren på skinnen
    Merk

    1 kontakt



69. Fjern sidedekslet fra setet.
    Merk

    3 klemmer. Løsne sideklemmen fra seteunderrammen, trekk deretter oppover bak på kledningen for å fjerne den.





70. Koble fra beltespennen og legg den til side.
    Merk

    1 kontakt



71. Løsne klemmen som fester spennekontakten til seteputerammen
    Merk

    1 treklemme



72. Fjern klemmene som fester beltespennekontaktens ledningsnett til puterammen
    Merk

    2 treklemmer



73. Legg beltespennegrenen av ledningsnettet bort fra setet, slik at seteledningsnettet kan fjernes
    Merk

    Legg beltespennegrenen av ledningsnettet rundt løftemotoren og bort fra setet. Ledningsnettet skal nå være helt fritt fra setet





74. Legg det nye ledningsnettet klart til installasjon
    Merk

    Legg ledningsnettet under løftemotoren og seteryggmotoren med ledningsnettforgreningene riktig plassert. Ledningsklemmene skal settes på senere



75. Sett på klemmene som fester beltespennekontaktens ledningsnett til puterammen
    Merk

    2 treklemmer



76. Sett på klemmen som fester beltespennekontakten til seteputerammen
    Merk

    1 treklemme



77. Koble til beltespennen
    Merk

    1 kontakt



78. Monter det venstre sidedekslet på førersetet
    Merk

    3 klemmer. Skyv kledningen på setet fra åpningen til spennen, skyv deretter fremover på plass.





79. Koble til strømkontakten til stillingssensoren på skinnen
    Merk

    1 kontakt



80. Koble til kontakten til seteskinnemotoren.
    Merk

    1 kontakt



81. Sett på klemmen som fester skinnemotorledningsnettet til skinnemotorhuset
    Merk

    1 kantklemme



82. Sett på klemmen som fester ledningsnettet til seteputerammen under løftemotoren
    Merk

    1 klemme



83. Koble til kontakten til heisemotoren.
    Merk

    1 kontakt



84. Sett på klemmen under ledningsnettets hovedkobling i setet
    Merk

    1 klemme



85. Koble til setepassasjersensoren og sett på klemmen på setebunnen
    Merk

    1 kontakt, 1 klemme. Sørg for at ikke ledningsnettet går mellom puten og rammen, for å unngå friksjon



86. Sett på klemmen som fester ledningsnettet til undersiden av setet ved setevarmekontaktene
    Merk

    1 klemme



87. Koble til kontakten til varmeputen
    Merk

    1 kontakt



88. Koble til kontakten til seteryggvarmen
    Merk

    1 kontakt



89. Sett på ledningsklemmen under seteryggmotoren
    Merk

    1 klemme



90. Koble til kontakten til vinkelmotoren.
    Merk

    1 kontakt



91. Sett på klemmen som fester ledningsnettet til venstre forsete til den ytre seteskinnen
    Merk

    1 klemme



92. Sett på klemmene som fester setebryterledningsnettet til seteputerammen
    Merk

    2 treklemmer



93. Monter ledningsklemmene til belteforstrammeren
    Merk

    3 klemmer. Plasser forstrammerens ledningsklemmer på seteskinnen og trykk hver klemme på plass





94. Koble til kontakten til forstrammeren på førersiden.
    Merk

    1 kontakt, 2-trinns låsekontakt. Koble til forstrammeren. Skyv deretter låsen mot kontakten. Rykk og dra for å kontrollere riktig tilkobling



95. Sett på kaninen





96. Sett på kaninklemmen
    Merk

    1 klemme



97. Posisjoner det ytre sidedekslet over venstre forsete og skyv fremover slik at den bakre tappen festes.
    Merk

    Trykk lett mot bakkanten av det ytre dekslet for å få setet på plass i rammen. Er dekslet riktig installert skal ikke rammemetallet vises, og dekslet skal være på linje med konturen til seteryggen.







98. Koble til bryterkontakten til venstre forsete.
    Merk

    1 kontakt



99. Skyv det ytre sidedekslet for å feste den bakre tappen til venstre forsete.
    Merk

    Trykk lett mot bakkanten av det ytre dekslet for å få setet på plass i rammen. Er dekslet riktig installert skal ikke rammemetallet vises, og dekslet skal være på linje med konturen til seteryggen.







100. Sett på skruen som fester det ytre sidedekslet til setet
     Merk

     1 skrue, T20, 4 Nm



101. Sett opp seteryggen.



102. Legg inn ledningsnettet i seteryggrammen.
     Merk

     3 klemmer





103. Koble til korsryggspumpen.
     Merk

     1 kontakt



104. Koble til korsryggsventilpakken og ECU-en.
     Merk

     1 kontakt



105. Koble til seteryggmotoren.
     Merk

     1 kontakt



106. Koble til kollisjonsputen til forsetet.
     Merk

     1 kontakt



107. Monter klemmene som fester den ytre seteryggkledningen til seterammen.
     Merk

     2 klemmer



108. Monter den øvre tappen som dekker seteryggrammens ytre hjørne.
     Merk

     Trekk tappen over metalltangen for å feste den.



109. Monter den nedre tappen som dekker seteryggrammens ytre hjørne.
     Merk

     Trekk tappen over metalltangen for å feste den.



110. Monter skallpanelet på seteryggrammen.
     Merk

     8 klemmer. Monter de nedre klemmene først og vri skallet opp og på plass. Det kan hende du må trykke lett på skallet for å få det på plass. Nakkestøttestolpene kobles inn i seteryggen ved montering.









111. Hekt på seteryggdekslets stroppeklemmer på setefjæringen.
     Merk

     2 klemmer. Sørg for at stroppene er strammet riktig.



112. Monter nakkestøtten på setet.
     Merk

     2 låseklemmer. Sørg for at nakkestøtten sitter helt på. Du vil høre et klikk når nakkestøtten monteres. Kontroller at nakkestøtten sitter på plass ved å rykke i den.



113. Monter venstre forsete i bilen.
     Merk

     Bistand anbefales. Medhjelperen bør være klar til å holde seteryggen. Vær forsiktig så du ikke skader kledningene.
114. Fest ledningsnettet til venstre forsete og legg det til karosseriet.
     Merk

     3 klemmer, 1 plasseringspunkt. Plasseringspunktet går gjennom hullet på nedre del av venstre B-stolpe.





115. Monter ledningsnettet til venstre forsete på holderen i venstre fotbrønn.
     Merk

     2 klemmer





116. Koble til ledningsnettet til venstre forsete til venstre VC
     Merk

     1 kontakt. Sørg for at kontakten og låsen er helt sammenkoblet. Trekk og skyv for å kontrollere at kontakten og låsen er sammenkoblet.





117. Legg gulvteppet foran til venstre helt på plass.



118. Monter klemmen som fester gulvteppet venstre foran til karosseriet.



119. Monter det nedre dekoret på venstre A-stolpe.
     Merk

     6 klemmer, 2 plasseringspinner. Still inn den fremre plasseringspinnen først.



120. Monter klemmen som fester nedre del av venstre A-stolpe.
     Merk

     1 trykklemme



121. Monter komponentene på midten av venstre A-stolpe
     Merk

     1 klemme, 1 tapp. Still inn den nederste tappen og skyv inn den øverste klemmen for å feste helt til den midtre A-stolpen. Trekk tetningen over kledningen.



122. Sett på tetningen til venstre fordør og den nedre kledningen på A-stolpen.



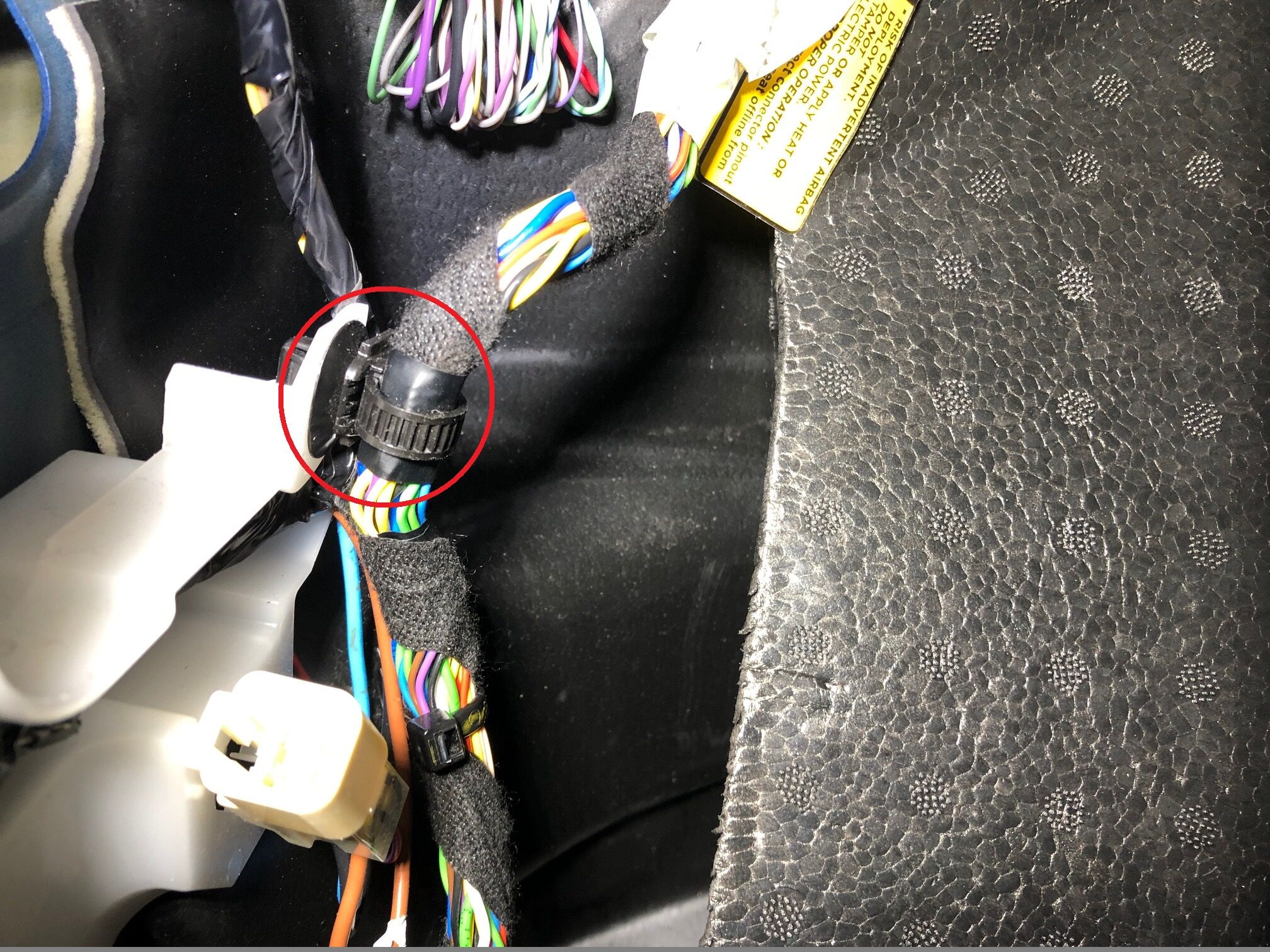

123. Koble til kretsen for utrykningspersonell og 12 V minus-klemmen
     Merk

     1 mutter, 10 mm, 6 Nm, 1 kontakt. Koble inn låsetapp. Koble til FRL før du kobler til 12 V, slik at ikke bilcomputeren blir skadet.





124. Montere skjørt bak
     Merk

     14 klemmer. Hold i bagasjerommets bakvegg, slik at det ikke bøyer seg når du setter inn klemmene foran





125. Lukk panseret
126. Flytt venstre forsete frem
127. Monter beltestrammeren på venstre forsete.
     Merk

     Sett inn strammeren i forstrammeren. Kontroller at den låses på plass ved å trykke og dra.



128. Monter de bakre festene til venstre forsete.
     Merk

     2 bolter, T45P, 33,5 Nm. Sett inn nye bolter.



129. Flytt venstre forsete tilbake
130. Monter de fremre festene til venstre forsete.
     Merk

     2 bolter, T45P, 33,5 Nm. Sett inn nye bolter.



131. Flytt venstre forsete tilbake til opprinnelig posisjon.
132. Hev alle vinduene.
133. Lukk alle de fire dørene
     Merk

     Hvis 12 V er koblet inn må du åpne bakdørene før du lukker
