Frontrute (HW4) (fjerne og skifte ut)

Korrigeringskode 10200332 1.68 MERK: Hvis ikke noe annet er uttrykkelig oppgitt i prosedyren, gjenspeiler korrigeringskoden og FRT ovenfor alt arbeidet som kreves for å gjennomføre denne prosedyren, inkludert de tilknyttede prosedyrene. Ikke stable korrigeringskoder med mindre du bli uttrykkelig bedt om det.MERK: Se Flat rate-tider for å lære mer om FRT-er og hvordan de lages. Hvis du vil gi tilbakemelding om FRT-verdier, kan du sende en e-post til LaborTimeFeedback@tesla.com. MERK: Se Personlig beskyttelse for å forsikre deg om at du bruker riktig PVU når du gjennomfører prosedyren nedenfor.

  • 1.8.2024 La til video.
  • 9.10.2023: La til merknad for påminnelse om å kontrollere at gummilisten fullstendig skiller frontruten fra karosseriets metallkomponenter.
Warning IconA warning icon, calling your attention to a possibly risky situation
ADVARSEL
Kun for Europa: Bare teknikere som har fått opplæring i arbeid med diisocyanater og har fullført alle nødvendige sertifiseringskurs, har tillatelse til å utføre prosedyrer med bruk av uretan og andre produkter som inneholder diisocyanater. Egnet personlig verneutstyr (PVU) må brukes ved arbeid med produkter som inneholder diisocyanater.
Informational PurposesAn informational icon, calling your attention
Merk
Denne prosedyren er for frontruter som har ny temperatur- og fuktighetssensor ferdig installert. Hvis frontruten ikke har temperatur- og fuktighetssensor ferdig installert, ser du delen om installasjon for Frontrute (gjenbruk av fuktighets- og temperatursensor (HW3) (fjerne og skifte ut) for instruksjoner om hvordan du bruker sensoren på nytt og installerer nye grafenblokker. Sensoren kan være annerledes enn sensoren i den refererte prosedyren.
  • 1571168-00-A WRD Spider 3 glassfjerningssett
  • 1080594-00-A Equalizer bladhåndtak

Dreiemomentspesifikasjoner

Tabell 1. Dreiemomentspesifikasjoner: /Frontrute (Uten strukturell pakke) (fjerne og skifte ut)/Frontrute (HW4) (fjerne og skifte ut)
Beskrivelse Dreiemomentverdi Anbefalte verktøy Bruke på nytt / skifte ut Merknader
Bolt som fester GPS-antennen til braketten
1 Nm (.7 lbs-ft)
  • Torx T10-bor
  • Wiha TorqueVario-S 0,8 Nm - 2,0 Nm skrutrekker (kun montering)
Bruke på nytt
Skruer som fester trippelkameraet til frontrutebraketten
1 Nm (.7 lbs-ft)
  • Torx T10-bladfeste
  • Wiha TorqueVario-S 0,8 Nm - 2,0 Nm skrutrekker (kun montering)
  • Wiha momentnøkkel med signal
Erstatt
Skruer (2 stk.) som fester temperatur- og fuktighetssensoren til frontrutefestet
0.12 Nm (1 lbs-in)

Verktøy for fjerning:

  • PH00-stjerneskrutrekker

Verktøy for montering:

  • Wiha Torque Vario-S 0,10–0,6 Nm
  • Wiha 1/4"-adapter
  • PH00-bladfeste
 Bruke på nytt

Fjerne

  1. Åpne fordørene og senk alle vinduene helt ned.
  2. Fjern det bakre dekselet under panseret. Se Deksel under panser – bak (fjerne og skifte ut).
  3. Fjern viskerarmene. Se Viskerarmer (fjerne og skifte ut).
  4. Demonter panserdekselpanelet. Se Panel – panserdeksel (fjerne og skifte ut).
  5. Koble ledningsnettet fra kontakten til frontrutevarmen.
    1. Hvis det finnes et ledningsnett for frontruten, kutter du buntebåndet som fester ledningsnettet for kontakten for frontrutevarmeren og hovedledningsnettet foran til bilkarosseriet, og deretter kobler du fra varmerkontakten.
      Figur 1. Plasseringen til ledningsnett for frontrute og buntebånd
  6. Fjern festet til solskjermen på venstre side. Se Sjekk base – solskjerm – venstre (fjerne og skifte ut) eller Sjekk base – magnetisk – solskjerm – venstre (fjerne og skifte ut).
  7. Demonter bakspeilet. Se Speil – bak (fjerne og skifte ut).

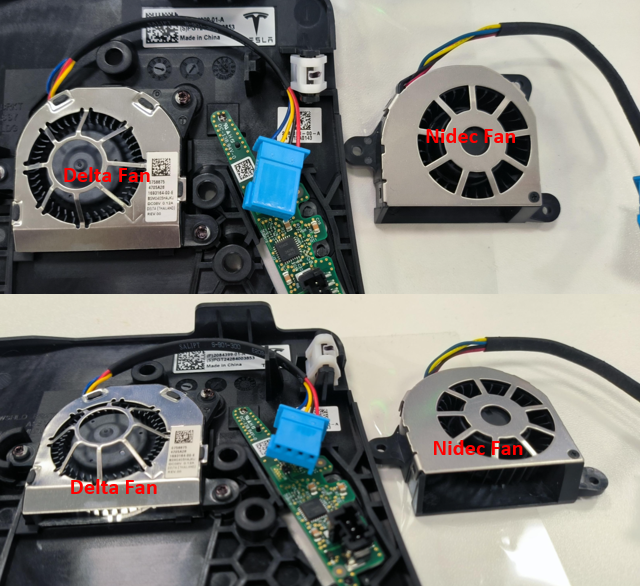

  8. Løsne klemmene som fester øvre quad-kameradeksel, koble fra kontakten til kupékameraet, fjern deretter det øvre quad-kameradekselet og kupékameraet fra bilen.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ADVARSEL
    Ikke trekk for hardt i quad-kameradekselet, da ledningsnettet fortsatt er tilkoblet kupékameraet.
  9. Koble fra øvre dekselenhet for bakspeilet.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Antall kontakter kan variere avhengig av forskjellige biler.
  10. Koble fra GNSS-antennen.
  11. Løsne sikkerhetstappene (2 stk.) for å fjerne gjenskinndekselet fra frontrutefestet.
  12. Ta av den fremovervendte kameraenheten fra frontrutefestet.
    Informational PurposesAn informational icon, calling your attention
    Merk
    4x skruer, T10, 1 Nm, kasser etter fjerning
  13. Koble fra den fremovervendte kameraenheten
    Informational PurposesAn informational icon, calling your attention
    Merk
    2x kontakter, løsne låsetapper
  14. Koble fra kontakten til fuktighets- og temperatursensoren.
  15. Koble fra GPS-antennekontakten.
  16. Fjern skruen som fester frontrutens ledningsnett i frontrutefestet, og legg deretter ledningsnettet til side.
    1 Nm (.7 lbs-ft)
    Tips: Bruk av følgende verktøy anbefales:
    • Torx T10-bor
    • Wiha TorqueVario-S 0,8 Nm - 2,0 Nm skrutrekker (kun montering)
  17. Fjern skruen som fester GPS-antennen i festet, og fjern deretter antennen fra festet.
    Tips: Bruk av følgende verktøy anbefales:
    • Torx T10-bor
    • Wiha TorqueVario-S 0,8 Nm - 2,0 Nm skrutrekker (kun montering)
  18. Fjern den midtre kledningen på høyre A-stolpe. Se Kledning – A-stolpe – midten – venstre (fjerne og skifte ut).
  19. Fjern kledningen øverst på høyre A-stolpe. Se Deksel – A-stolpe – øvre – venstre (fjerne og skifte ut).
  20. Fjern solskjermen på høyre side. Se Solskjerm – venstre (fjerne og skifte ut).
  21. Fjern festet til solskjermen på høyre side. Se Sjekk base – solskjerm – venstre (fjerne og skifte ut) eller Sjekk base – magnetisk – solskjerm – venstre (fjerne og skifte ut).
  22. Løsne klemmene (3 stk.) som fester taklisten i front til karosseriet, løsne deretter taklisten i front fra karosseriet.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Trekk nedover fra midten av taklisten for å løsne klemmene.
  23. Løsne frontrutens ledningsnett fra frontrutefestesporet.
  24. Fjern festesporet.
  25. Bruk en bladsøker eller lignende for å løsne plasseringspunktene fra frontruten.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Plasseringspunktene er i de øvre hjørnene av frontruten.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Plasseringspunktene er kanskje ikke lett synlige. Bruk bladsøkeren for å finne dem.
  26. Gjør klart glassfjerningssettet WRD Spider 3.
    Tips: Bruk av følgende verktøy anbefales:
    • WRD Spider 3 - 1571168-00-A
  27. Fest tråden til strengføreren og trykk verktøyet gjennom uretanet nederst på høyre side av frontruten.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ADVARSEL
    Bruk beskyttelsen for å forhindre skade på panelet når du bruker trådføreren.
  28. Løsne snoren fra starterverktøyet og tvinn den rundt utsiden av frontruten.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Trekk snoren bort fra starterverktøyet. Sørg for at du trekker igjennom nok lengde.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Kontroller at snoren går under glasset
  29. Fest forankringspunktet på utsiden av frontruten ved startpunktet for trådføreren, og fest deretter tråden til forankringen.
  30. Fest innsiden av snoren til Spider-verktøyet.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Følg instruksjonene på Spider-verktøyet. Mat snoren inn gjennom åpningen i skjæreverktøyet og lag en knute for å feste snoren. Skjæreverktøyet vil bli skadet hvis spindelen ikke står riktig vei.
  31. Fest Spider-verktøyet til innsiden av frontruten.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Merk deg orienteringen til skjærelinjen. Sørg for at linjen går over den store taljen og har en 90 graders vinkel.
  32. Fest vinkelstykket til den elektriske drillen.
  33. Vri spindelen på skjæreverktøyet med drillen for å begynne å fjerne frontruten.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Beveg skjæreverktøyet etter behov, hold linjen nær en 90 graders vinkel.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ADVARSEL
    Når du passerer VIN-platen, bruk beskyttelsen for å styre snoren over platen for å unngå skade.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ADVARSEL
    Vær spesielt forsiktig for å forhindre skade i de identifiserte områdene som har overlappende paneler.
  34. Fest sugekopper på venstre og høyre side av frontruten.
  35. Få hjelp av noen til å fjerne frontruten fra bilen.
  36. Fjern sugekoppene fra frontruten.
  37. Bruk et barberblad til å fjerne gammel uretan fra kanten av frontruten på bilen.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ADVARSEL
    Bruk kuttbestandige hansker og vernebriller når du utfører dette trinnet for å unngå personskade.
  38. Fjern tapen fra utsiden av begge A-stolpene.

Montere

Warning IconA warning icon, calling your attention to a possibly risky situation
ADVARSEL
Bruk myke materialer til å beskytte frontruten og forhindre riper. Kontroller at gummilisten fullstendig skiller frontruten fra karosseriets metallkomponenter.
  1. Rengjør frontruten etter behov. Sørg for at det forovervendte kameraet har god sikt ved å være spesielt oppmerksom på området rundt. Se God sikt for forovervendt kamera (presisjonsrengjøring av frontrute innvendig).
  2. Legg den nye frontruten på et stativ slik at frontrutens feste er vendt opp.
  3. Fest sugekopper på venstre og høyre side av frontruten.
  4. Rengjør uretanflekker på bilen med en våtserviett med isopropylalkohol (IPA). La overflaten tørke før du fortsetter til neste trinn.
  5. Hvis skumputen for dashbordet ikke er i flukt med karosseriet, skjærer du av overflødig skum til det ikke stikker ut skum fra bilkarosseriet.
    Informational PurposesAn informational icon, calling your attention
    Merk
    En skumpute for dashbordet som ikke er i flukt med bilkarosseriet, kan forårsake støyproblemer.
  6. Påfør uretangrunning der det skal være grunning på karosseriet og frontruten samt på områder som ble skadet da frontruten ble fjernet.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ADVARSEL
    Vær forsiktig så du ikke skader topplisten.
    Informational PurposesAn informational icon, calling your attention
    Merk
    La grunningen tørke i minst 2 minutt.
  7. Påfør uretan på frontruten mens du følger den opprinnelige banen.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Sørg for at uretanperlen har et tverrsnitt på ca. 8 x 13 mm.
  8. Få hjelp av noen til å montere den nye frontruten på bilen, men ikke fest den ennå.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ADVARSEL
    Vær forsiktig så du ikke skader topplisten under montering.
  9. Kontroller at frontruten er i flukt og riktig innstilt i forhold til karosseriet før du setter den helt inn.
  10. Sett frontruten helt på plass, kontroller gap og flukt, juster om nødvendig.
  11. Bruk maskeringstape for å feste frontruten til karosseriet mens uretanen herder.
  12. Fjern sugekoppene fra frontruten.
  13. Sett GPS-antennen inn i frontrutefestet, og sett deretter inn skruen som fester antennen til festet.
    1 Nm (.7 lbs-ft)
    Tips: Bruk av følgende verktøy anbefales:
    • Torx T10-bor
    • Wiha TorqueVario-S 0,8 Nm - 2,0 Nm skrutrekker (kun montering)
  14. Koble frontrutens ledningsnett til GPS-sensorkontakten.
  15. Koble frontrutens ledningsnett til kontakten til fuktighets- og temperatursensoren.
  16. Monter det fremovervendte bikameraet. Se Kamera – bi – forovervendt (fjerne og skifte ut).
  17. Monter frontrutens ledningsnett til klemmene i festesporet.

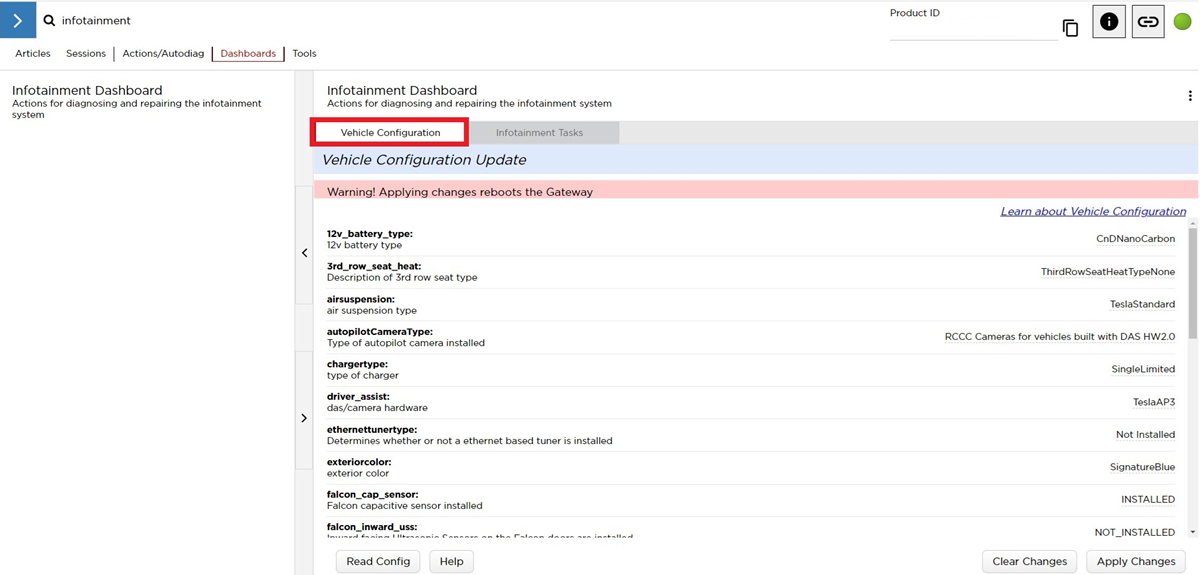

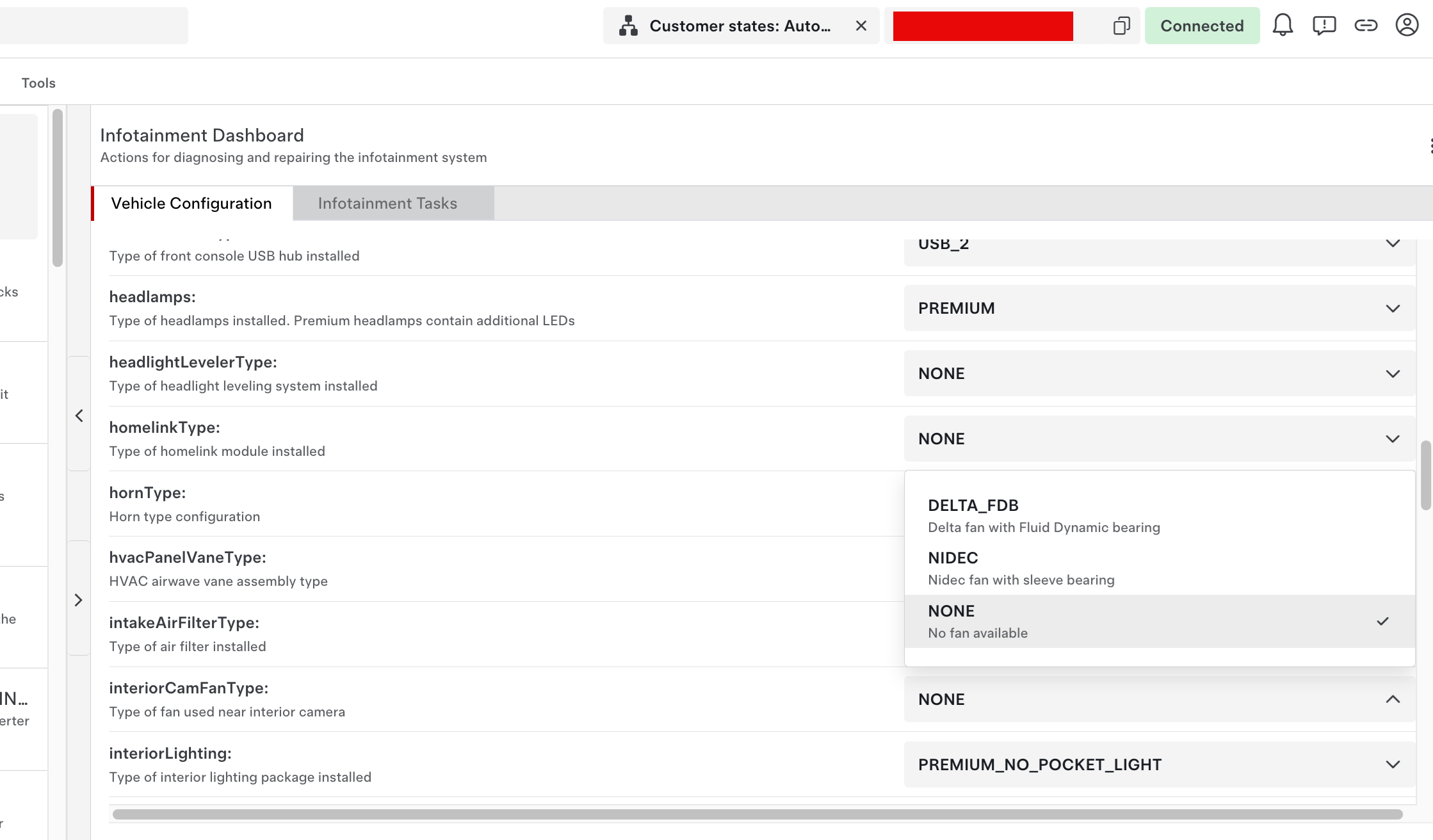

  18. Fest klemmene som fester det øvre quad-kameradekselet i frontrutefestet.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Sørg for at kontakten til bakspeilet går gjennom åpningen i det øvre quad-kameradekselet.
  19. Monter bakspeilet. Se Speil – bak (fjerne og skifte ut).
  20. Fest klemmene (3 stk.) som fester den fremre taklisten i front til karosseriet.
  21. Monter kledningen øverst på høyre A-stolpe. Se Deksel – A-stolpe – øvre – venstre (fjerne og skifte ut).
  22. Monter den midtre kledningen på høyre A-stolpe. Se Kledning – A-stolpe – midten – venstre (fjerne og skifte ut).
  23. Sett på festet til solskjermen på høyre side. Se Sjekk base – solskjerm – venstre (fjerne og skifte ut) eller Sjekk base – magnetisk – solskjerm – venstre (fjerne og skifte ut).
  24. Monter solskjermen på høyre side. Se Solskjerm – venstre (fjerne og skifte ut).
  25. Flytt passasjersetet tilbake til opprinnelig posisjon.
  26. Sett på festet til solskjermen på venstre side. Se Sjekk base – solskjerm – venstre (fjerne og skifte ut) eller Sjekk base – magnetisk – solskjerm – venstre (fjerne og skifte ut).
  27. Koble til ledningsnettet til kontakten til frontrutevarmen.
    1. Hvis det finnes et ledningsnett for frontruten, kobler du ledningsnettkontakten til kontakten til frontrutevarmeren. Bruk en kabel for å sikre ledningsnettet for varmerkontakten og hovedledningsnettet foran til bilkarosseriet, og skjær deretter av overflødig buntebånd.
      Figur 2. Plasseringen til ledningsnett for frontrute og buntebånd
  28. Monter panelet til luftinntaksdekselet. Se Panel – panserdeksel (fjerne og skifte ut).
  29. Monter viskerarmene. Se Viskerarmer (fjerne og skifte ut).
  30. Monter dekselet under panseret bak. Se Deksel under panser – bak (fjerne og skifte ut).
  31. Kontroller innstillingen til det fremovervendte kameraet. Se Kamera –fremovervendt (verifisering av skråstilling).
  32. Fjern maskeringstapen når uretanen har herdet.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ADVARSEL
    Ikke kjør bilen før etter den anbefalte minimumstiden til produsenten av klebemiddelet. Dow Betaseal Express har en minimumstid på 1 time i temperaturer på -18 ˚C (0 ˚F) eller varmere. La om nødvendig teipen være, og påfør trykk på glasset på bilen, og informer kunden om at de kan fjerne den etter 24 timer. Informer i tillegg kunden om at de bør unngå høye kjørehastigheter og fartshumper de neste 24 timene.
  33. Flytt førersetet i opprinnelig posisjon.
