God sikt for forovervendt kamera (presisjonsrengjøring av rute innvendig) (NA)

Korrigeringskode 10200348 FRT 0.24 MERK: Hvis ikke noe annet er uttrykkelig oppgitt i prosedyren, gjenspeiler korrigeringskoden og FRT ovenfor, alt arbeidet som kreves for å gjennomføre denne prosedyren, inkludert de tilknyttede prosedyrene. Ikke stable korrigeringskoder med mindre du bli uttrykkelig bedt om det. MERK: Se Flat rate-tider for å lære mer om FRT-er og hvordan de lages. Hvis du vil gi tilbakemelding om FRT-verdier, kan du sende en e-post til ServiceManualFeedback@tesla.com. MERK: Se Personlig beskyttelse for å forsikre deg om at du bruker riktig PVU når du gjennomfører prosedyren nedenfor.

Informational PurposesAn informational icon, calling your attention
Merk
Trinnene for denne fremgangsmåten gjelder kun for biler i Nord-Amerika. For biler utenfor Nord-Amerika ser du God sikt for forovervendt kamera (presisjonsrengjøring av frontrute innvendig) (RoW)
  • Glassrengjøringsmiddel:
    • 1083742-02-A – Zep-glassrengjøringsmiddel
    • 2249444-00-A – Zeiss forhåndsfuktede rene våtservietter
    • MXE0000458 – Tramado-servietter
  • Lofri mikrofiberkluter:
    • 2084223-00-A – pakke med 6
    • 2084180-00-A – pakke med 120
    • Hvis delenumrene ovenfor ikke er tilgjengelige i ditt område, bruker du nye, lofri mikrofiberkluter.
  • LED-lommelykt:
    • 1523885-00-A – LETT, PENNUTFORMING, OPPLADBAR
  • Ikke-ripende panelverktøy av plast:
    • 1115421-00-B – Panelverktøy av plast
  • Nitrilhansker
Warning IconA warning icon, calling your attention to a possibly risky situation
ADVARSEL
HVIS DU UTFØRER MOBIL SERVICE: Bilen må parkeres på et overbygd eller skyggefullt område. Ikke utfør denne prosedyren direkte under åpen himmel.

Prosedyre

  1. Løft viskerarmene forsiktig bort fra frontruten for å få tilgang til viskerbladene, og rengjør deretter viskerbladene (2 stk.) med isopropylalkohol (isopropanol) – spesielt kantene.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ADVARSEL
    Hvis viskerbladene viser tegn på forringelse og må skiftes ut, anbefales kunder å skifte dem ut for å hindre redusert sikt for kameraene.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ADVARSEL
    Ikke løft viskerarmen lenger enn tilsiktet posisjon.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Minn kunder på periodisk rengjøring av kantene på viskerbladene, som angitt i brukerhåndboken.
  2. Påfør rengjøringsmiddel for glass på en mikrofiberklut for å rengjøre den utvendige overflaten på frontruten, og bruk deretter en ny, tørr mikrofiberklut til å tørke frontruten med i en sirkulær bevegelse til frontruten er mer eller mindre tørr. Bekreft at frontruten ikke har noen flekker eller rester, og la den deretter tørke helt i 1 minutt.
  3. Bruk en LED-lommelykt til å belyse frontruten utvendig i området for det forovervendte kameraet, og se etter uklarheter, dugg, flekker og/eller rester på innsiden av frontruten. Lys med lommelykten mot deg som vist på bildene.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Foreta inspeksjonen innendørs.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Lommelykten skal være rettet mot frontruten mot deg. Se diagrammet for riktig inspeksjonsmetode.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Hvis du kan bekrefte tilstedeværelse av uklarheter eller flekker med inspeksjonsmetoden med lommelykt, fortsetter du til neste trinn.

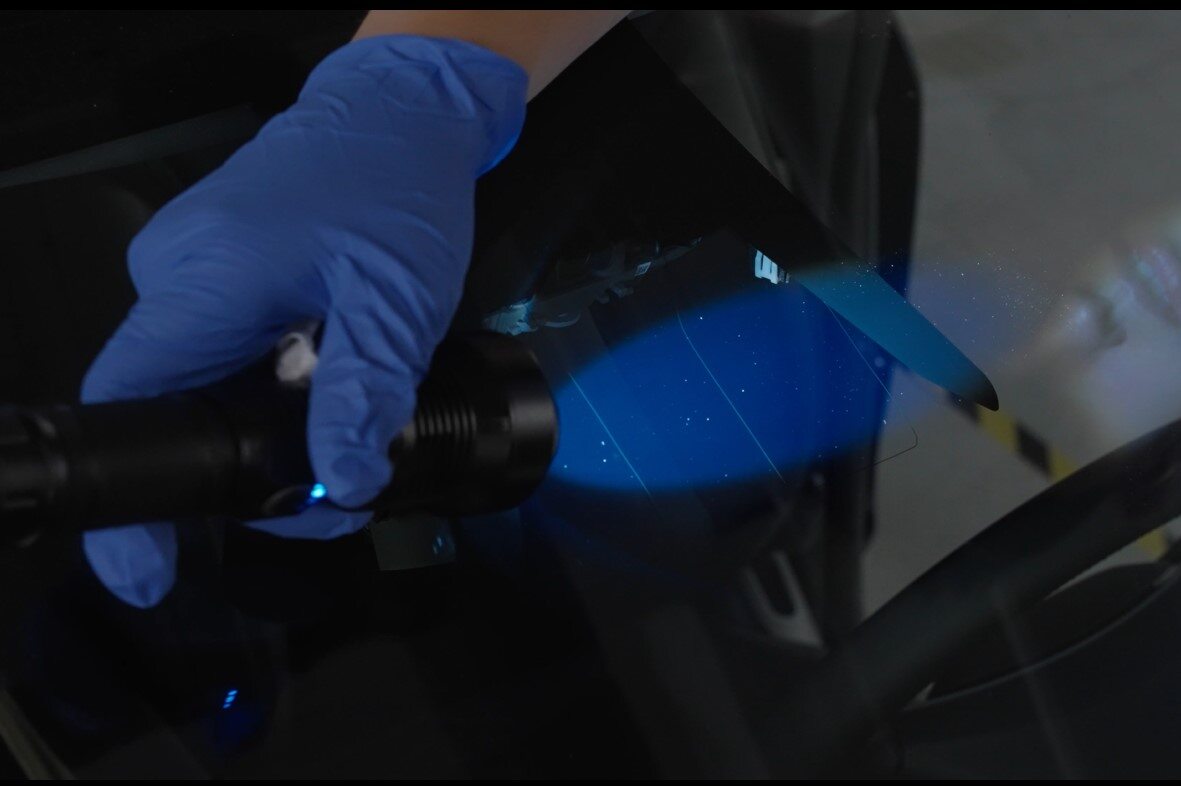

    Figur 1. Inspeksjonsmetode
    Figur 2. Eksempel på negativ inspeksjon
    Figur 3. Eksempel med uklar frontrute
  4. Åpne fordøren på venstre side, og senk vinduet foran på venstre side.
  5. Rengjør den innvendige overflaten av frontruten i området rundt det forovervendte kameraet som følger:
    1. Ta på nitrilhansker.

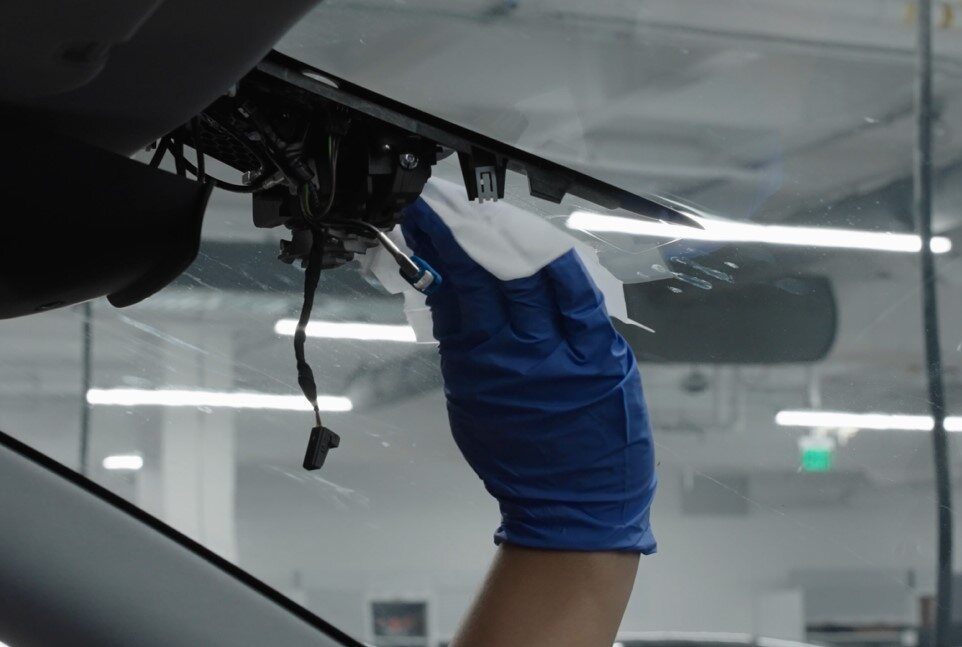

    2. Bruk Zeiss-linsekluter til å tørke området grundig. Bruk et panelverktøy av plast for å påføre trykk oppover og rengjøre sprekkene mellom det forovervendte kameraet og frontruten. Se bilder for referanse.
      Warning IconA warning icon, calling your attention to a possibly risky situation
      ADVARSEL
      Vær forsiktig så du ikke berører eller skader objektivet på det forovervendte kameraet mens du bruker panelverktøyet.

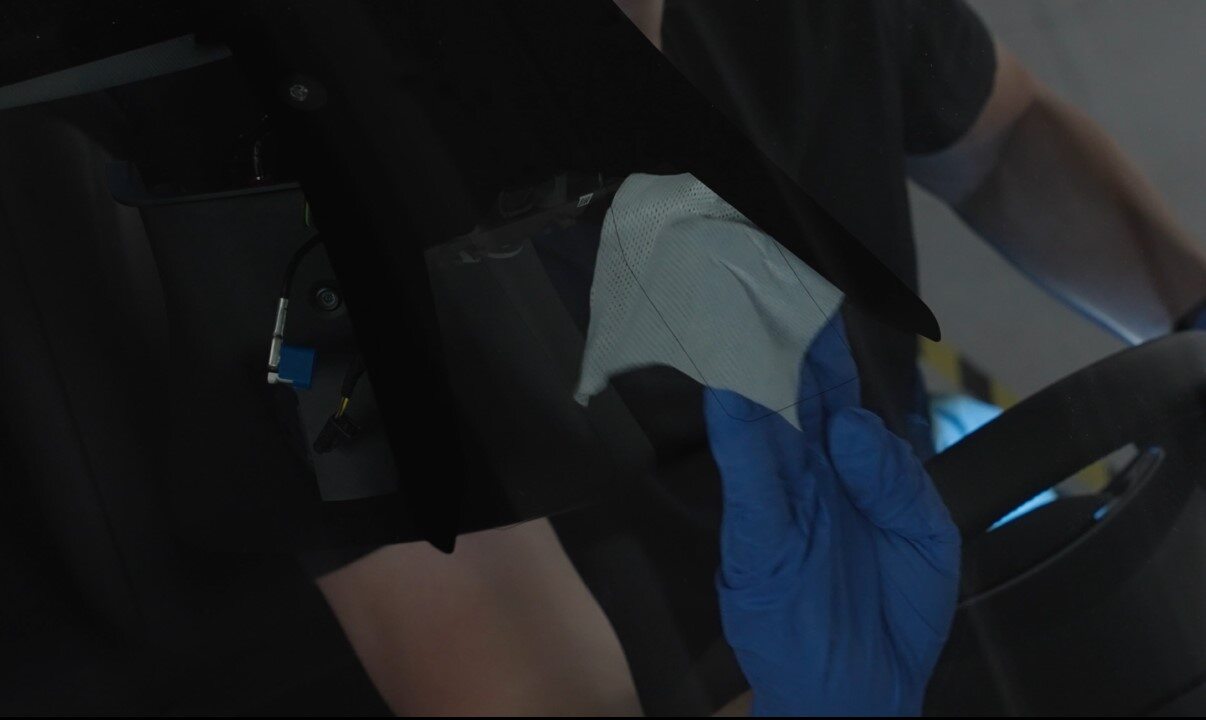

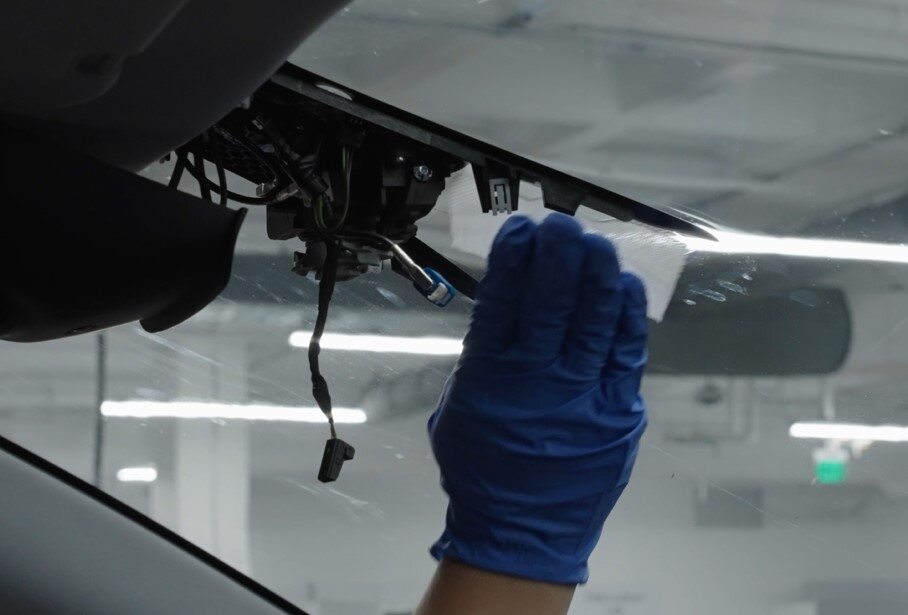

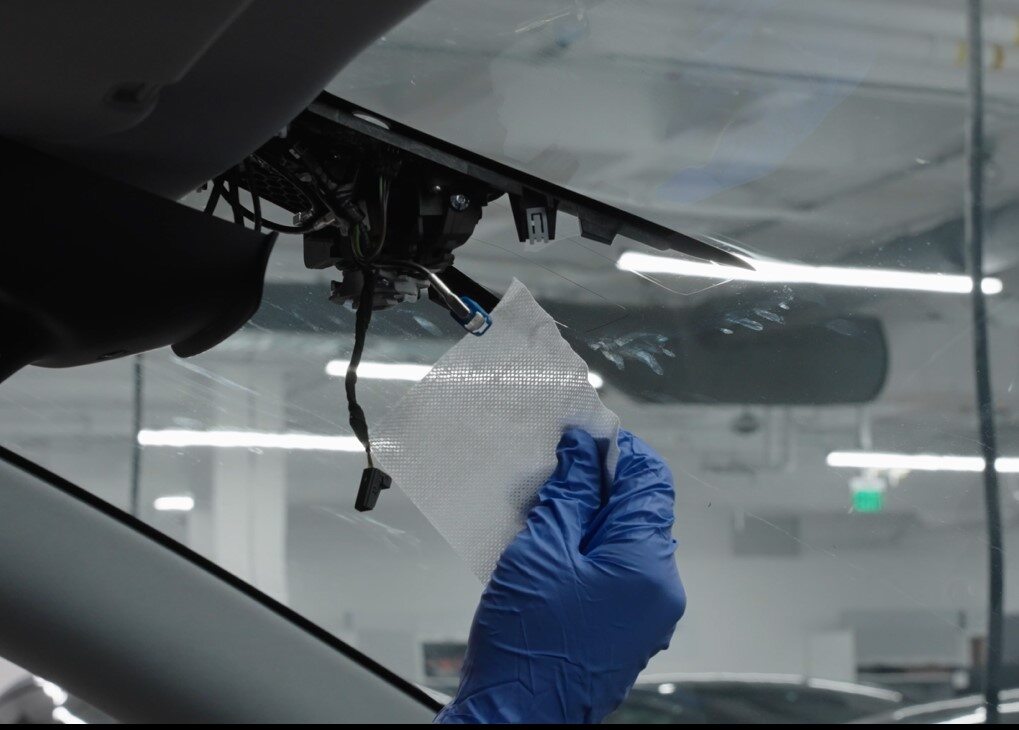

    3. Bruk Tramado-servietter til å tørke området grundig. Sørg for at servietten ligger flatt på overflaten for å forhindre at glasset får striper. Bruk et panelverktøy av plast for å påføre trykk oppover og rengjøre sprekkene mellom det forovervendte kameraet og frontruten. Se bilder for referanse.
      Warning IconA warning icon, calling your attention to a possibly risky situation
      ADVARSEL
      Vær forsiktig så du ikke berører eller skader objektivet på det forovervendte kameraet mens du bruker panelverktøyet.
    4. Bruk LED-lommelykten til å kontrollere at området er rent og at det ikke er igjen noen striper eller rester. Bruk ytterligere Tramado-servietter til å tørke av området, om nødvendig.

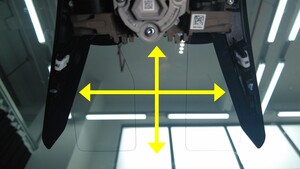

    5. Bruk en ren Tramado-serviett brettet til en firkant for en siste tørk. Tørking med sveipende bevegelser vil bidra til å fjerne gjenværende støv på glasset.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Rengjør hele området grundig, inkludert kantene og hjørnene.
    Informational PurposesAn informational icon, calling your attention
    Merk
    For HW4-biler må du være ekstra oppmerksom for å sikre at hakket også er rent (se bildet for hakkets plassering).
    Figur 4. Området rundt det forovervendte kameraet

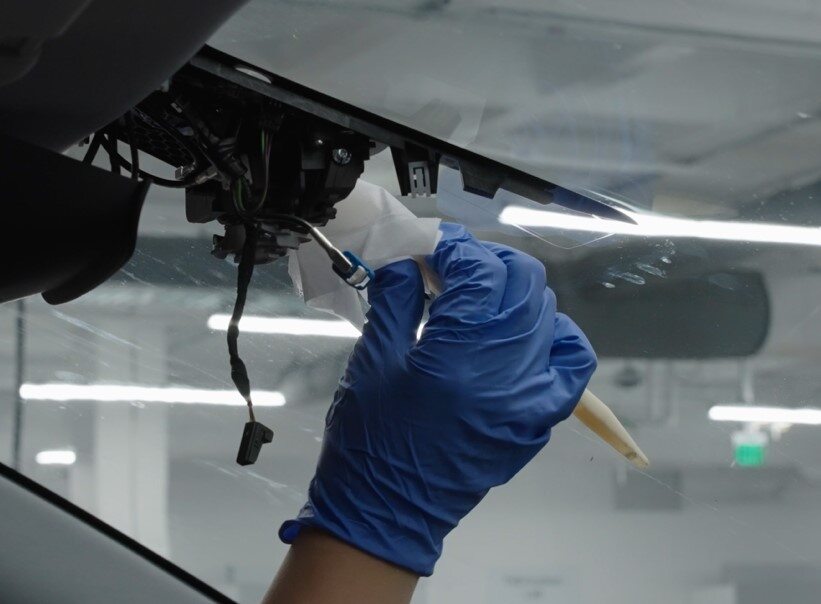

    Figur 5. Panelverktøy av plast – påfør trykk oppover og rengjør sprekken mellom kameraet og frontruten

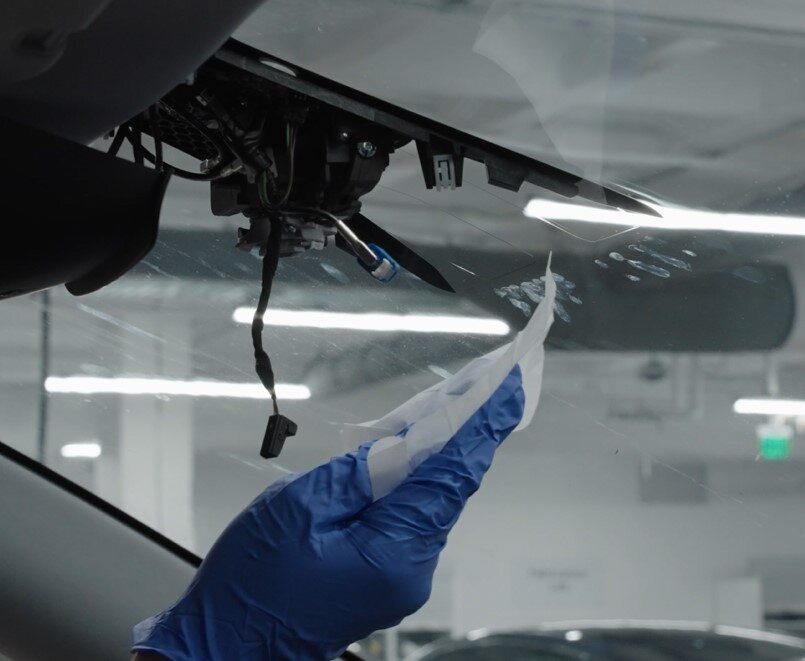

    Figur 6. Eksempler på ukvalifiserte jobber
    Figur 7. Eksempel på kvalifisert jobb
    Figur 8. Hakk på HW4-bil
  6. På berøringsskjermen trykker du på skiftenøkkelen for servicemodus (nederst på berøringsskjermens grensesnitt), og trykker deretter på Driver Assist (Førerassistanse) > Cameras (Kameraer) > Camera Preview (Forhåndsvisning av kamera), og velger fanene Main/Wide/Narrow (Hoved/Bred/Smal) for å forhåndsvise alle fremovervendte kameraer og bedømme den visuelle klarheten.
    • Hvis ingen rester eller smuss er synlige på noen av kameraobjektivene, fortsetter du til neste trinn for å montere alle komponentene som ble fjernet for tilgang.
    • Hvis bildet er uklart eller det visuelle hemmes, rengjør du kameraobjektivene etter behov.
  7. Koble en bærbar PC med Toolbox 3 til bilen.
  8. Lås opp bilens gateway.
  9. Hvis det vises varsler om rester i kameraets synsfelt, fjerner du varselet.
    1. På berøringsskjermen berører du Service Mode Plus (Servicemodus Pluss) > Driver Assist (Førerassistanse) > Cameras (Kameraer) > Main Pitch (Hovedpitch) > Windshield clean complete (Fullfør rengjøring av frontrute), klikk på Run (Kjør), og la rutinen fullføres.
    2. Berør Reset DAS (Tilbakestill DAS) for å tilbakestille systemet for førerassistanse. Avslutt rutinen når den er fullført.
  10. Hvis det ikke vises varsler om rester i kameraets synsfelt, berører du Service Mode Plus (Servicemodus Pluss) > Driver Assist (Førerassistanse) > Cameras (Kameraer) > Main Pitch (Hovedpitch) > Record windshield cleaning procedure completion (Registrer fullføring av rengjøringsprosedyre for frontrute) for å registrere fullføring av rengjøring.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Hvis varselet er fjernet fra før, hopper du over dette trinnet.
  11. Avslutt servicemodus.
  12. Hev vinduet foran på venstre side, og lukk fordøren på venstre side.
