Ladeport (Kina) (samleskinnetype) (fjerne og skifte ut)

Korrigeringskode 44012712 0.90 MERK: Hvis ikke noe annet er uttrykkelig oppgitt i prosedyren, gjenspeiler korrigeringskoden og FRT ovenfor alt arbeidet som kreves for å gjennomføre denne prosedyren, inkludert de tilknyttede prosedyrene. Ikke stable korrigeringskoder med mindre du bli uttrykkelig bedt om det.MERK: Se Flat rate-tider for å lære mer om FRT-er og hvordan de lages. Hvis du vil gi tilbakemelding om FRT-verdier, kan du sende en e-post til LaborTimeFeedback@tesla.com. MERK: Se Personlig beskyttelse for å forsikre deg om at du bruker riktig PVU når du gjennomfører prosedyren nedenfor.

  • 1076928-00-A Hioki 9461
  • 1130480-00-A Testprober, smale, Fluke TP38
Warning IconA warning icon, calling your attention to a possibly risky situation
ADVARSEL

Bare teknikere som har fått opplæring i High Voltage Awareness og har fullført alle nødvendige sertifiseringskurs (hvis relevant), har tillatelse til å utføre denne prosedyren. Egnet personlig verneutstyr (PVU) og isolerende høyspenningshansker med minimumsklassifisering 0 (1000V) skal brukes til enhver tid ved håndtering av høyspenningskabler, samleskinner eller fittinger. Se teknisk notat TN-15-92-003, High Voltage Awareness Care Points, for mer sikkerhetsinformasjon.

Warning IconA warning icon, calling your attention to a possibly risky situation
ADVARSEL

Ta av deg alle smykker (armbåndsur, armbånd, ringer, kjeder, øreringer, ID-merker, piercinger osv.), og fjern alle gjenstander (nøkler, mynter, penner, blyanter, verktøy, festeelementer osv.) fra lommene dine før du gjennomfører noen som helst prosedyre som eksponerer deg for høyspenning.

Warning IconA warning icon, calling your attention to a possibly risky situation
ADVARSEL

Hvis du er nødt til å bruke briller for å gjennomføre en prosedyre på en sikker måte, må du sørger for at brillene er sikret slik at de ikke kan falle ned fra hodet ditt.

Warning IconA warning icon, calling your attention to a possibly risky situation
ADVARSEL

Egnet personlig verneutstyr (PVU) er nødvendig for å gjennomføre denne prosedyren:

  • Isolerende høyspenningshansker
  • Skinnhanskebeskyttere
  • Tester for høyspenninghansker
  • Vernebriller
  • Vernesko for elektrisk fare
Warning IconA warning icon, calling your attention to a possibly risky situation
ADVARSEL

En hanskepumpe er den eneste anbefalte måten å teste høyspenningshansker på. Begge høyspenningshanskene må bestå testen før du starter denne prosedyren. Hvis en av hanskene ikke består luftkontrollen, må du kassere paret.

Warning IconA warning icon, calling your attention to a possibly risky situation
ADVARSEL

Forsikre deg om at høyspenningshanskene ikke er utløpt. Høyspenningshansker kan brukes opptil 12 måneder etter testdatoen som er trykt på hansken, men bare 6 måneder etter første gangs bruk selv om hanskene fortsatt er innenfor perioden på 12 måneder.

Dreiemomentspesifikasjoner

Tabell 1. Dreiemomentspesifikasjoner: Ladeport (Kina) (samleskinnetype) (fjerne og skifte ut)
Beskrivelse Dreiemomentverdi Anbefalte verktøy Bruke på nytt / skifte ut Merknader
Mutre (2 stk.) som fester samleskinneledningene for ladeporten til ladeportenheten
9 Nm (6.6 lbs-ft)
  • 10 mm pipenøkkelinnsats
  • Skralle med fleksibelt hode / momentnøkkel med fleksibelt hode
Bruke på nytt
Bolter (3 stk.) som fester ladeporten til bilen
9 Nm (6.6 lbs-ft)
  • 10 mm pipenøkkelinnsats
  • Skralle med fleksibelt hode / momentnøkkel med fleksibelt hode
Bruke på nytt

Fjerne

  1. Åpne alle fire dørene, og senk alle de fire vinduene.
  2. Flytt forsetene forover.
  3. Fjern HEPA-filterenheten. Se Enhet – filter – HEPA (fjerne og montere).
  4. Åpne ladeportluken.
  5. Åpne bakluken.
  6. Koble fra 12 V-/lavspenningsstrømforsyning. Se 12 V-/lavspenningsstrøm (koble fra og koble til).
  7. Gjennomfør spenningskontrollprosedyren på ladeporten. Se Spenningskontroll for ladeport.
  8. Fjern kledningen til den nedre C-stolpen på venstre side. Se Kledning – C-stolpe – nedre – venstre (fjerne og skifte ut).
  9. Demonter gulvplaten i bakre bagasjerom. Se Gulvplate i bagasjerom – bak (fjerne og skifte ut).
  10. Demonter gulvplaten i fremre bagasjerom. Se Gulvplate i bagasjerom – foran (fjerne og skifte ut).
  11. Demonter dørstokkledningen i bagasjerommet. Se Kledning – dørstokk – bagasjerom (fjerne og skifte ut).
  12. Fjern venstre gulvplatebrakett i bagasjerommet. Se Brakett – gulvplate i bagasjerom – venstre (fjerne og skifte ut).
  13. Fjern venstre lommebrakett i bagasjerommet. Se Brakett – lomme i bagasjerom – venstre (fjerne og skifte ut).
  14. Fjern venstre sidelist i bagasjerommet. Se Kledning – side – bagasjerom – venstre (fjerne og skifte ut).
  15. Fjern kledningen til den øvre C-stolpen på venstre side. Se Deksel – C-stolpe – øvre – venstre (fjerne og skifte ut).
  16. Fjern C-stolpebraketten på venstre side. Se Brakett – C-stolpe – venstre (fjerne og skifte ut).
  17. Løsne låsetappen, og koble deretter den elektriske kontakten fra ladeportenheten.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ADVARSEL
    IKKE skyv ned på den røde låsetappen. Trekk tappen bort fra kontakten til kontakten er låst opp, og fortsett deretter å trekke for å løsne kontakten.
    Figur 1. Model 3 vist, Model Y ligner
  18. Fjern den hvite låsetappen ut forsiktig, og koble deretter DC-logikkontakten fra ladeporten.
    Figur 2. Model 3 vist, Model Y ligner
  19. Fjern den hvite låsetappen ut forsiktig, og koble deretter AC-logikkontakten fra ladeporten.
    Figur 3. Model 3 vist, Model Y ligner
  20. Skyv låsetappen oppover, og koble deretter den 3-fasede kontakten fra ladeporten.
    Figur 4. Model 3 vist, Model Y ligner
  21. Bruk et verktøy til å forsiktig løsne tappene (2x) som fester sikkerhetslokket til samleskinnebrakettene, og fjern deretter sikkerhetslokket.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Ikke bruk for mye kraft når du løsner dem siden det kan skade sikkerhetslokket.
  22. Inspiser og ta på deg isolerende hansker for høy spenning med overhansker av lær.
  23. Ta av mutrene (2x) som fester samleskinneledningene for ladeporten til ladeportenheten.
    Tips: Bruk av følgende verktøy anbefales:
    • 10 mm pipenøkkelinnsats
    • Skralle med fleksibelt hode / momentnøkkel med fleksibelt hode
  24. Ta av deg de isolerende høyspenningshanskene og ytterhanskene av skinn.
  25. Ta av boltene (3 stk.) som fester ladeporten til bilen, og fjern deretter ladeporten fra bilen.
    Tips: Bruk av følgende verktøy anbefales:
    • 10 mm pipenøkkelinnsats
    • Skralle med fleksibelt hode / momentnøkkel med fleksibelt hode

Montere

  1. Gjennomfør en nulljustering av Hikoi-motstandsmåleren som forberedelse til å måle motstander senere i denne prosedyren. Se Motstandsmåler (nulljustering).

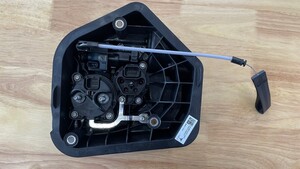

  2. Hvis du monterer den samme ladeporten på nytt: Rengjør høyspenningslisten for samleskinnen for ladeporten på baksiden av ladeportenheten med en IPA-serviett, og la den tørke i 1 minutt.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Hopp over dette trinnet hvis du monterer en ny ladeportenhet, siden den nye ladeporten har påført blanding for elektrisk kobling på forhånd.
    Tips: Bruk et plastverktøy til å skyve IPA-servietten inn i sprekkene i høyspenningslisten for samleskinnen for ladeporten.
  3. Plasser ladeporten på bilen, og monter deretter boltene (3 stk.) som fester ladeporten til bilen.
    9 Nm (6.6 lbs-ft)
    Tips: Bruk av følgende verktøy anbefales:
    • 10 mm pipenøkkelinnsats
    • Skralle med fleksibelt hode / momentnøkkel med fleksibelt hode
  4. Inspiser og ta på deg isolerende hansker for høy spenning med overhansker av lær.
  5. Bruk en IPA-serviett til å fjerne alle restene og rusket fra samleskinneledningene for ladeporten, og la deretter tørke i 1 minutt.
    Figur 5. Utformingen til samleskinnebraketter kan variere
  6. Hvis du monterer den samme ladeporten på nytt: Påfør to dråper blanding for elektrisk kobling på hver av samleskinneledningene (2x) for ladeporten på siden som kommer i kontakt med ladeporten.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Hopp over dette trinnet hvis du monterer en ny ladeportenhet, siden den nye ladeporten har påført blanding for elektrisk kobling på forhånd.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Forsikre deg om at kontaktflatene er fullstendig dekket av blanding for elektrisk kobling.
    Figur 6. Utformingen til samleskinnebraketter kan variere
  7. Monter mutrene (2 stk.) som fester samleskinneledningene til ladeporten.
    9 Nm (6.6 lbs-ft)
    Tips: Bruk av følgende verktøy anbefales:
    • 10 mm pipenøkkelinnsats
    • Skralle med fleksibelt hode / momentnøkkel med fleksibelt hode
  8. På ladeporten bruker du Hioki-motstandsmåleren til å måle motstanden mellom samleskinneledningen for ladeporten og samleskinnebolten for ladeporten. Gjennomfør denne testen også på den andre ledningen og bolten.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Den akseptable motstanden er mellom 0,050 mΩ (50 μΩ) og 0,325 mΩ (325 μΩ). Hvis den målte motstanden er over 0,325 mΩ (325 μΩ), er det for høy motstand i høyspentforbindelsen. Ta av festet, rengjør områdene med isopropanol, monter festet igjen, og test deretter på nytt etter behov.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Hvis motstanden er lavere enn 0,050 mΩ (50 μΩ), plasserer du probene på nytt og gjentar målingen. Hvis motstanden er konsekvent lavere enn 0,050 mΩ (50 μΩ) etter fire forsøk, er testen bestått. Fortsett til neste trinn.
  9. Ta av deg de isolerende høyspenningshanskene og ytterhanskene av skinn.
  10. Monter sikkerhetslokket på samleskinnebrakettene, og sørg for å koble til de til låsetappene.
  11. Koble den 3-fasede kontakten på ladeporten, og skyv deretter låsetappen nedover.
    Figur 7. Model 3 vist, Model Y ligner
  12. Koble AC-logikkontakten på ladeporten, og monter den hvite låsetappen.
    v
    Figur 8. Model 3 vist, Model Y ligner
  13. Koble DC-logikkontakten på ladeporten, og monter den hvite låsetappen.
    Figur 9. Model 3 vist, Model Y ligner
  14. Koble den elektriske kontakten til ladeportaktuatoren, og koble til låsetappen.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ADVARSEL
    Skyv den røde låsetappen mot kontakten for å aktivere låsemekanismen. IKKE skyv ned eller trekk opp på den røde låsetappen.
  15. Monter C-stolpebraketten på venstre side. Se Brakett – C-stolpe – venstre (fjerne og skifte ut).
  16. Monter kledningen til den øvre C-stolpen på venstre side. Se Deksel – C-stolpe – øvre – venstre (fjerne og skifte ut).
  17. Monter venstre sidelist i bagasjerommet. Se Kledning – side – bagasjerom – venstre (fjerne og skifte ut).
  18. Monter venstre lommebrakett i bagasjerommet. Se Brakett – lomme i bagasjerom – venstre (fjerne og skifte ut).
  19. Monter venstre gulvplatebrakett. Se Brakett – gulvplate i bagasjerom – venstre (fjerne og skifte ut).
  20. Monter dørstokkledningen i bagasjerommet. Se Kledning – dørstokk – bagasjerom (fjerne og skifte ut).
  21. Monter gulvkledningen i bagasjerommet foran. Se Gulvplate i bagasjerom – foran (fjerne og skifte ut).
  22. Monter gulvkledningen i bagasjerommet bak. Se Gulvplate i bagasjerom – bak (fjerne og skifte ut).
  23. Monter kledningen til den nedre C-stolpen på venstre side. Se Kledning – C-stolpe – nedre – venstre (fjerne og skifte ut).
  24. Koble til lavspenningsstrømforsyning igjen. Se 12 V-/lavspenningsstrøm (koble fra og koble til).
  25. Monter HEPA-filterenheten. Se Enhet – filter – HEPA (fjerne og montere).
  26. Lukk bakluken.
  27. Flytt forsetene til de opprinnelige posisjonene.
  28. Bekreft at lading med vekselstrøm og likestrøm fungerer som den skal.
  29. Hev alle vinduene, og lukk alle dørene.
