Hovedsylinder og beholder (fjerne og skifte ut)

Korrigeringskode 33201012 1.32 MERK: Hvis ikke noe annet er uttrykkelig oppgitt i prosedyren, gjenspeiler korrigeringskoden og FRT ovenfor, alt arbeidet som kreves for å gjennomføre denne prosedyren, inkludert de tilknyttede prosedyrene. Ikke stable korrigeringskoder med mindre du bli uttrykkelig bedt om det. MERK: Se Flat rate-tider for å lære mer om FRT-er og hvordan de lages. Hvis du vil gi tilbakemelding om FRT-verdier, kan du sende en e-post til ServiceManualFeedback@tesla.com. MERK: Se Personlig beskyttelse for å forsikre deg om at du bruker riktig PVU når du gjennomfører prosedyren nedenfor.

  • 2023-12-07: Oppdaterte rutine for bremsestivhet.
Warning IconA warning icon, calling your attention to a possibly risky situation
ADVARSEL
Denne prosedyren er et UTKAST. Selv om den har blitt godkjent, kan det hende at advarsler og forholdsregler mangler. Følg sikkerhetskravene, og vær ytterst forsiktig ved arbeid på eller nær høyspenningssystemer og -komponenter. Send korrigeringer og tilbakemeldinger til ServiceDevelopment@teslamotors.com.

Fjerne

  1. Åpne den venstre fordøren
  2. Senk det venstre vinduet foran
  3. Hev og støtt bilen
    Informational PurposesAn informational icon, calling your attention
    Merk
    Kontroller at bilen ikke lades før den løftes fra bakken. Still luftfjæringen på Jack-modus hvis det finnes
  4. Åpne panseret
  5. Demonter skjørtet bak.
    Informational PurposesAn informational icon, calling your attention
    Merk
    14x klemmer
  6. Fjern tilgangspanel
    Informational PurposesAn informational icon, calling your attention
    Merk
    3x klemmer, 1x kontakt
  7. Fjern festene som sikrer frunk-enheten.
    Informational PurposesAn informational icon, calling your attention
    Merk
    5x bolter, 10 mm, 5 Nm, nyere biler kan være utstyrt med 1x trykklemme som fester frunk til beholderhalsen
  8. Fjern frunk-enheten fra bilen
    Informational PurposesAn informational icon, calling your attention
    Merk
    6x klemmer, erstatt eventuelle ødelagte eller manglende klemmer
  9. Ta av alle fire hjulene. Se Hjulenhet (fjerne og skifte ut).
  10. Senk bilen delvis, og sett løftebukken på låser.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Løft heisen av låsene, og hold deretter låsutløserhendelen for å holde låsene frie mens bilen senkes. Plasser bilen i komfortabel arbeidshøyde
  11. Slå av bilen fra midtskjermen
    Informational PurposesAn informational icon, calling your attention
    Merk
    Via Kontroller > Trygghet og sikkerhet > Kjøretøystrøm > Slå av
  12. Koble fra den 12 V negative terminalen og sløyfen for utrykningspersonell
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x mutter, 10 mm, 6 Nm, 1x kontakt. Påse at bilen er i Park, klimakontrolleren er av og bilen ikke lader før du kobler fra 12 V. Den negative terminalen må ikke kobles fra før FRL. Vent i 2 minutter til alle elektriske kretser er fullstendig utladet
  13. Fjern mutterdekselet for venstre viskerarm
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x deksel
  14. Ta av mutteren som fester venstre viskerarm til viskermodulen
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x mutter, 15mm, 25 Nm
  15. Koble fra spyleslangen fra venstre spylearm til Y-rørfittingen, og løsne spyleslangeklemmen
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x klemme, 1x slange

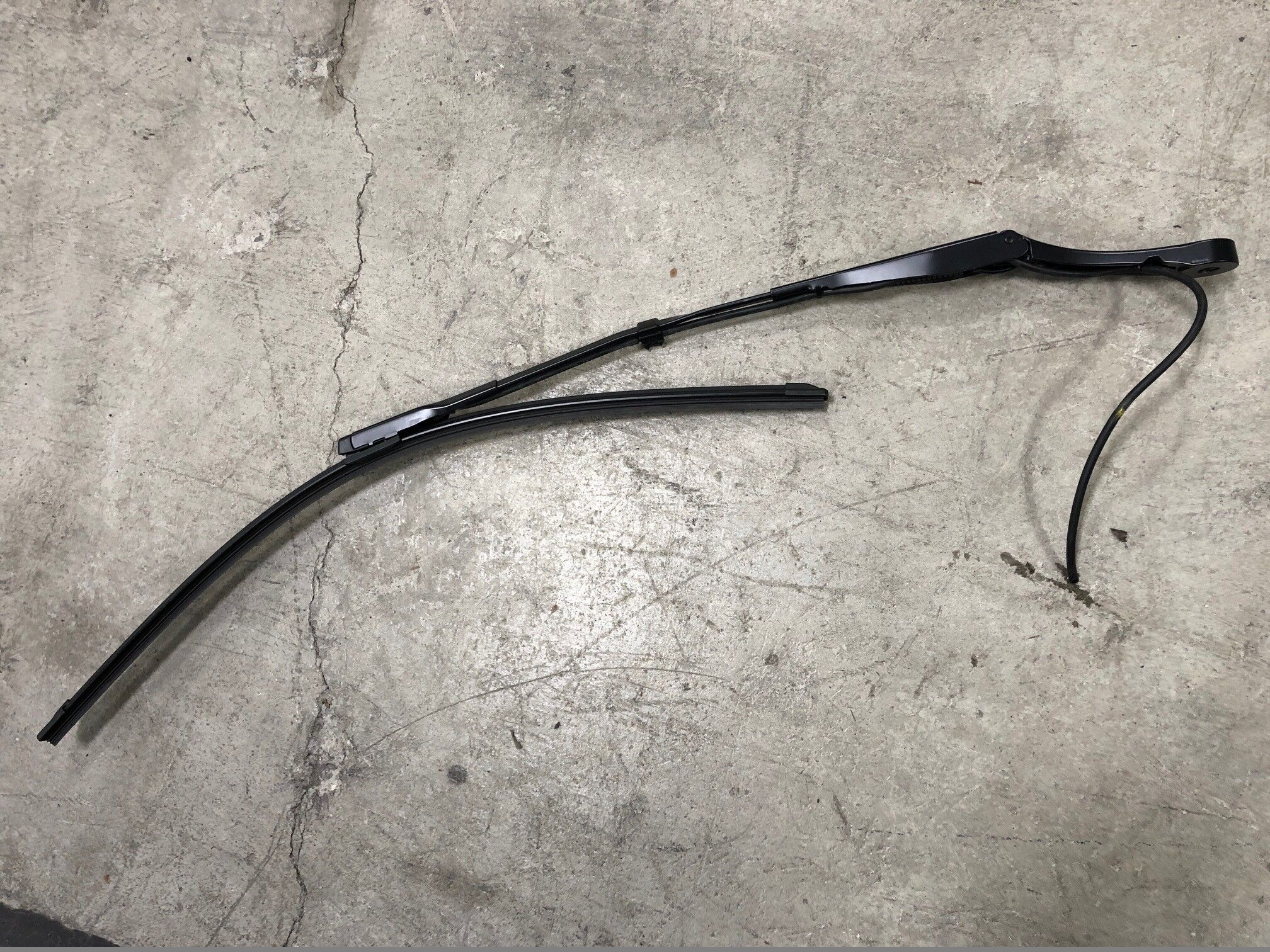

  16. Fjern venstre viskerarm og slangeenheten fra bilen.
  17. Fjern mutterdekselet for høyre viskerarm
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x deksel
  18. Ta av mutteren som fester høyre viskerarm til viskermodulen
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x mutter, 15mm, 25 Nm
  19. Koble fra spyleslangen fra høyre spylearm til Y-rørfittingen, og løsne spyleslangeklemmen
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x klemme, 1x slange
  20. Fjern høyre viskerarm og slangeenheten fra bilen.
  21. Koble fra spyleslangen fra spylerpumpen til Y-rørfittingen, og løsne spyleslangeklemmen
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x klemme, 1x slange
  22. Fjern festeklipsene for luftinntaksdekselet
    Informational PurposesAn informational icon, calling your attention
    Merk
    2x trykklemmer
  23. Løsne luftinntaksklemmene ved den midtre braketten
    Informational PurposesAn informational icon, calling your attention
    Merk
    2x festeklipser
  24. Fjern luftinntaksdekselet fra bilen
    Informational PurposesAn informational icon, calling your attention
    Merk
    2x klemmer, løsne hjørnene til dekselet ved å trekke bort fra karosseriet og deretter løfte dekselet av frontruten
  25. Koble fra bremsevæskebeholder
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x kontakt, skyv låsetappen bort fra kontakten for å løsne helt
  26. Plasser absorberende materiale under bremseforsterkeren og beholderområdet.
  27. Rengjør området rundt bremsevæskebeholderen, og ta av beholderhetten.
  28. Fjern væske fra bremsevæskebeholderen.
  29. Monter bremsebeholderhetten.
  30. Koble den fremre bremselinjen fra hovedsylinderen
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x mutter, 12mm, 16 Nm
  31. Koble den bakre bremselinjen fra hovedsylinderen
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x mutter, 12mm, 16 Nm
  32. Ta av mutrene som fester hovedsylinderen til bremseforsterkeren
    Informational PurposesAn informational icon, calling your attention
    Merk
    2x mutre, 13mm, 20 Nm
  33. Fjern bremsehovedsylinderen fra bilen
    Informational PurposesAn informational icon, calling your attention
    Merk
    Påse at O-ringen følger med bremsehovedsylinderen

Montere

  1. Monter bremsehovedsylinderen på bilen
    Informational PurposesAn informational icon, calling your attention
    Merk
    Forsikre deg om at i-Booster-staget er rettet inn etter bremsehovedsylinderen under montering.
  2. Monter mutrene som fester hovedsylinderen til bremseforsterkeren
    Informational PurposesAn informational icon, calling your attention
    Merk
    2x mutre, 13mm, 20 Nm
  3. Koble den bakre bremselinjen i hovedsylinderen
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x mutter, 12mm, 16 Nm
  4. Koble den fremre bremselinjen i hovedsylinderen
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x mutter, 12mm, 16 Nm
  5. Fjern absorberende materiale fra under bremseforsterkerenheten og beholderområdet.
  6. Koble til kontakten for bremsevæskebeholderen
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x kontakt, sikre låsetappen ved å skyve mot kontakten når den er montert
  7. Monter luftinntaksdekselenheten
    Informational PurposesAn informational icon, calling your attention
    Merk
    2x klemmer, press hjørnene av dekselet inn i karosseriet
  8. Monter luftinntaksklemmene ved den midtre braketten
    Informational PurposesAn informational icon, calling your attention
    Merk
    2x festeklipser
  9. Monter festeklipsene for luftinntaksdekselet
    Informational PurposesAn informational icon, calling your attention
    Merk
    2x klemmer
  10. Koble til spyleslangen fra spylerpumpen til Y-rørfittingen, og fest spyleslangeklemmen
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x klemme, 1x slange
  11. Monter høyre viskerarm og slangeenheten på bilen.
  12. Monter mutteren som fester høyre viskerarm til viskermodulen
    Informational PurposesAn informational icon, calling your attention
    Merk
    1 mutter, 15 mm, 25 Nm, forsikre deg om at viskertuppen er rettet inn mellom de to indikatorene ved hjørnet på frontruten
  13. Monter mutterdekselet for høyre viskerarm
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x deksel
  14. Koble til spyleslangen fra høyre spylearm til Y-rørfittingen, og fest spyleslangeklemmene
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x klemme, 1x slange
  15. Monter venstre viskerarm og slangeenheten på bilen.
  16. Monter mutteren som fester venstre viskerarm til viskermodulen
    Informational PurposesAn informational icon, calling your attention
    Merk
    1 mutter, 15 mm, 25 Nm, forsikre deg om at viskertuppen er rettet inn mellom de to indikatorene på frontruten
  17. Monter mutterdekselet for venstre viskerarm
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x deksel
  18. Koble til spyleslangen fra venstre spylearm til Y-rørfittingen, og fest spyleslangeklemmen
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x klemme, 1x slange
  19. Fyll bremselufterbeholderen til fullt nivå.
  20. Rengjør området rundt bremsevæskebeholderen, og ta av beholderhetten.
  21. Etterfyll bremsevæskebeholderen
    Informational PurposesAn informational icon, calling your attention
    Merk
    Etterfyll bremsevæske etter behov
  22. Monter trykklufteradapter på beholderen.
  23. Sett trykket i bremseluftebeholderen til 30 psi
    Informational PurposesAn informational icon, calling your attention
    Merk
    Koble strømforsyningen til lufteren, og slå på strømmen. Sett trykket til 30 psi. Fest bremseluftebeholderen til bremselufteadapteren
  24. Koble til bilen ved hjelp av Toolbox 3.0
  25. Velg Actions/Autodiag (Handlinger/Autodiag), og søk etter «bleed»
  26. Fjern lufteventildekslene, og monter væskeoppfangingsflasken på den ytre lufteventilen for bremsekaliperen foran til venstre før du starter ESP
    Informational PurposesAn informational icon, calling your attention
    Merk
    2x deksler
  27. Åpne den ytre lufteventilen for bremsekaliperen foran til venstre. Klikk deretter på avspillingsknappen ved siden av PROC_ESP_FRONT-L-REAR-R-BRAKE-BLEEDvia Toolbox: (link)via Service Mode: Chassis ➜ Brakes ➜ Brake Bleed FL-RRvia Service Mode Plus:
    • chassis ➜ ESP Post Replacement ➜ Bleed FL/RR Calipers
    • chassis ➜ ESP Replacement Panel ➜ Bleed FL/RR Calipers
    • chassis ➜ IBST Replacement Panel ➜ Bleed FL/RR Calipers
    , og velg Run (Kjør) for å starte ESP. Lukk deretter lufteventilen når pumpen slutter å gå, gjenta prosessen for den indre lufteventilen, og gjenta til slutt prosessen for den ytre lufteventilen igjen
    Informational PurposesAn informational icon, calling your attention
    Merk
    2x lufteventiler, 11 mm, 18,5 Nm (+/- 2 Nm) Base- og Plus-kalipere.
  28. Gjenta trinnet ovenfor til det kommer ren væske uten luftbobler ut av lufteventilen for bremsekaliperen foran til venstre
    Informational PurposesAn informational icon, calling your attention
    Merk
    2x lufteventiler, 11 mm, 18,5 Nm (+/- 2 Nm) Base- og Plus-kalipere
  29. Fjern væskeoppfangingsflasken, trekk til lufteventilene for bremsekaliperen foran til venstre med riktig moment, og monter deretter dekslene
    Informational PurposesAn informational icon, calling your attention
    Merk
    2x deksler, 2x lufteventiler, 11 mm, 18,5 Nm (+/- 2 Nm) Base- og Plus-kalipere
  30. Fjern lufteventildekslene, og monter væskeoppfangingsflasken på den ytre lufteventilen for bremsekaliperen foran til høyre før du starter ESP
    Informational PurposesAn informational icon, calling your attention
    Merk
    2x deksler
  31. Åpne den ytre lufteventilen for bremsekaliperen foran til høyre. Klikk deretter på avspillingsknappen ved siden av PROC_ESP_FRONT-R-REAR-L-BRAKE-BLEEDvia Toolbox: (link)via Service Mode: Chassis ➜ Brakes ➜ Brake Bleed FR-RLvia Service Mode Plus:
    • chassis ➜ ESP Post Replacement ➜ Bleed FR/RL Calipers
    • chassis ➜ ESP Replacement Panel ➜ Bleed FR/RL Calipers
    • chassis ➜ IBST Replacement Panel ➜ Bleed FR/RL Calipers
    , og velg Run (Kjør) for å starte ESP. Lukk deretter lufteventilen når pumpen slutter å gå, gjenta prosessen for den indre lufteventilen, og gjenta til slutt prosessen for den ytre lufteventilen igjen
    Informational PurposesAn informational icon, calling your attention
    Merk
    2x lufteventiler, 11 mm, 18,5 Nm (+/- 2 Nm) Base- og Plus-kalipere.
  32. Gjenta trinnet ovenfor til det kommer ren væske uten luftbobler ut av lufteventilene for bremsekaliperen foran til høyre
    Informational PurposesAn informational icon, calling your attention
    Merk
    2x lufteventiler, 11 mm, 18,5 Nm (+/- 2 Nm) Base- og Plus-kalipere
  33. Fjern væskeoppfangingsflasken, trekk til lufteventilene for bremsekaliperen foran til høyre med riktig moment, og monter dekslene
    Informational PurposesAn informational icon, calling your attention
    Merk
    2x deksler, 2x lufteventiler, 11 mm, 18,5 Nm (+/- 2 Nm) Base- og Plus-kalipere
  34. Fjern lufteventildekselet, og monter væskeoppfangingsflasken på lufteventilen for bremsekaliperen bak til høyre før du starter ESP
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x deksel
  35. Åpne lufteventilen for bremsekaliperen bak til høyre. Klikk deretter på avspillingsknappen ved siden av PROC_ESP_FRONT-L-REAR-R-BRAKE-BLEEDvia Toolbox: (link)via Service Mode: Chassis ➜ Brakes ➜ Brake Bleed FL-RRvia Service Mode Plus:
    • chassis ➜ ESP Post Replacement ➜ Bleed FL/RR Calipers
    • chassis ➜ ESP Replacement Panel ➜ Bleed FL/RR Calipers
    • chassis ➜ IBST Replacement Panel ➜ Bleed FL/RR Calipers
    , og velg Run (Kjør) for å starte ESP. Lukk deretter lufteventilen når pumpen slutter å gå
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x lufteventil, 11 mm, 10 Nm (+/- 3 Nm) Base-kaliper, 14 Nm (+/- 2 Nm) Plus-kaliper.
  36. Gjenta trinnet ovenfor til det kommer ren væske uten luftbobler ut av lufteventilen for bremsekaliperen bak til høyre
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x lufteventil, 11 mm, 10 Nm (+/- 3 Nm) Base-kaliper, 14 Nm (+/- 2 Nm) Plus-kaliper
  37. Fjern væskeoppfangingsflasken, trekk til lufteventilen for bremsekaliperen bak til høyre med riktig moment, og monter dekselet
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x deksel, 1x lufteventil, 11 mm, 10 Nm (+/- 3 Nm) Base-kaliper, 14 Nm (+/- 2 Nm) Plus-kaliper
  38. Fjern lufteventildekselet, og monter væskeoppfangingsflasken på lufteventilen for bremsekaliperen bak til venstre før du starter ESP
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x deksel
  39. Åpne lufteventilen for bremsekaliperen bak til venstre. Klikk deretter på avspillingsknappen ved siden av PROC_ESP_FRONT-R-REAR-L-BRAKE-BLEEDvia Toolbox: (link)via Service Mode: Chassis ➜ Brakes ➜ Brake Bleed FR-RLvia Service Mode Plus:
    • chassis ➜ ESP Post Replacement ➜ Bleed FR/RL Calipers
    • chassis ➜ ESP Replacement Panel ➜ Bleed FR/RL Calipers
    • chassis ➜ IBST Replacement Panel ➜ Bleed FR/RL Calipers
    , og velg Run (Kjør) for å starte ESP. Lukk deretter lufteventilen når pumpen slutter å gå
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x lufteventil, 11 mm, 10 Nm (+/- 3 Nm) Base-kaliper, 14 Nm (+/- 2 Nm) Plus-kaliper.
  40. Gjenta trinnet ovenfor til det kommer ren væske uten luftbobler ut av lufteventilen for bremsekaliperen bak til venstre
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x lufteventil, 11 mm, 10 Nm (+/- 3 Nm) Base-kaliper, 14 Nm (+/- 2 Nm) Plus-kaliper
  41. Fjern væskeoppfangingsflasken, trekk til lufteventilen for bremsekaliperen bak til venstre med riktig moment, og monter og dekselet
    Informational PurposesAn informational icon, calling your attention
    Merk
    1x deksel, 1x lufteventil, 11 mm, 10 Nm (+/- 3 Nm) Base-kaliper, 14 Nm (+/- 2 Nm) Plus-kaliper
  42. Stopp bremseluftebeholderen, og løsne bremseluftebeholderen fra bremselufteadapteren.
  43. Fjern trykklufteradapteren fra beholderen.
  44. Sjekk væskenivået
    Informational PurposesAn informational icon, calling your attention
    Merk
    Etterfyll om nødvendig
  45. Monter bremsebeholderhetten.
  46. Pump bremsepedalen noen ganger for å forsikre deg om at bremsepedalen føles normal.
  47. Bruke Toolbox 3:
    1. Velg fanen Actions (Handlinger), og søk etter «Stiffness» (Stivhet).
    2. Velg ODIN-rutinen TEST_BRAKE_X_STIFFNESS-TEST-SERVICEvia Toolbox: (link)via Service Mode: Chassis ➜ Brakes ➜ Brake Stiffness Test, og klikk deretter på koblingen til rutinen.
    3. Hvis bremseklossene eller rotorene er skiftet ut, velger du UNBURNISHED (IKKE KJØRT INN) under «Action_Type». I alle andre tilfeller velger du BURNISHED (KJØRT INN).
    4. Klikk på RUN (KJØR) og la rutinen gjøre seg ferdig.
      Informational PurposesAn informational icon, calling your attention
      Merk
      Ikke trykk inn bremsepedalen under testen.
  48. Trekk HSD-kabelen ut av Ethernet-porten for å koble Toolbox 3.0 fra bilen.
  49. Løft bilen delvis opp, og senk heisen ned på låser
    Informational PurposesAn informational icon, calling your attention
    Merk
    Plasser bilen i en komfortabel arbeidshøyde. Forsikre deg om at det er et hørbart klikk fra låsene på begge sider før du senker ned, ellers kan bilen vippe til siden
  50. Monter alle hjulene. Se Hjulenhet (fjerne og skifte ut).
  51. Monter skjørtet bak.
    Informational PurposesAn informational icon, calling your attention
    Merk
    14x klemmer, hold bakveggen til frunk for å forhindre bøying mens klemmen foran kobles til
  52. Lukk panseret.
  53. Fjern bilen fra heisen
    Informational PurposesAn informational icon, calling your attention
    Merk
    Senk rammearmene helt ned og fjern dem fra under bilen om nødvendig, fjern luftfjæring fra Jack-modus hvis det finnes
  54. Hev det venstre vinduet foran
  55. Lukk den venstre fordøren
  56. Gjennomfør prøvekjøring
    Informational PurposesAn informational icon, calling your attention
    Merk
    I henhold til gjeldende FRT (00040100) 0,3 t. Kontroller sporing hvis innretting ble justert. Kontroller drift hvis DAS-komponenter ble justert. Gjennomfør innkjøring hvis det ble utført service på bremser
