控制臂 - 上 - 前 - LH (2025+)（拆卸和更换）
校正代码
待定
FRT
0.84
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至ServiceManualFeedback@tesla.com。
注意：请参阅 人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意：请参阅人体工程学注意事项查看安全健康的作业规程。
注
本程序给出的操作仅适用于 2025+ Model S。
拆卸
- 打开 LH 前车门，降下 LH 前车窗。
- 举升并支撑车辆请参阅 举升车辆 - 双柱举升机。
- 拆下电池控制器。请参阅 模块 - 电池控制器（拆卸和更换）。
- 拆下 LH 前轮毂。请参阅 轮毂总成（拆卸和安装）。
-

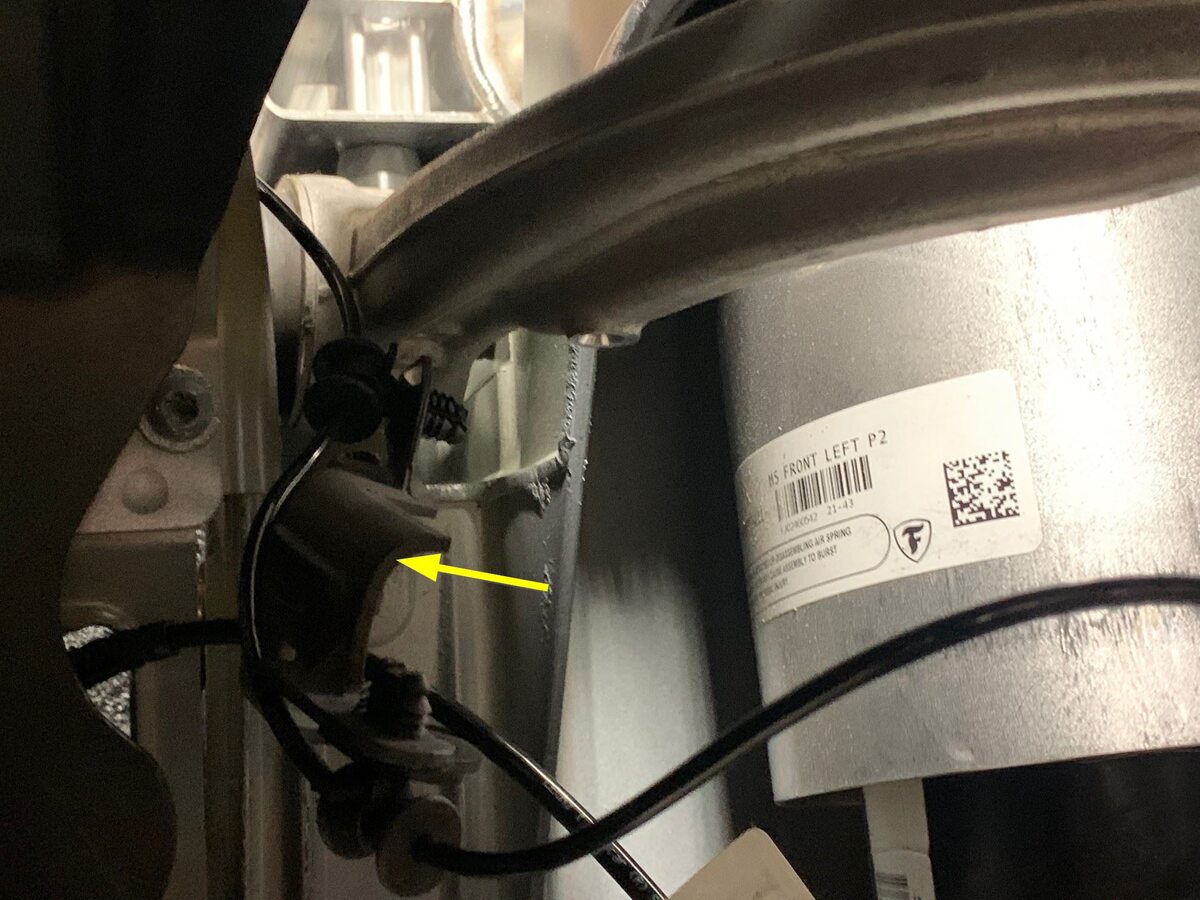

拆下将车轮转速传感器支架固定到前上方控制臂的螺栓。
TIp推荐使用以下工具：
- 1/4 英寸六角钻头套筒10 毫米深
-
拆下将车身高度传感器固定到上控制臂的螺栓，并将车身高度传感器从上控制臂上移开。
TIp推荐使用以下工具：
- 1/4 英寸六角钻头套筒标准钻头 × 10 mm
-
拆下并弃用将左转向节固定到上控制臂球头的螺母。
注在拆卸螺母时固定螺栓，防止转动。拆卸并弃置螺母。TIp推荐使用以下工具：
- 3/8 英寸钻头六角梅花套筒，T50
-
拆下将左侧转向节固定到上控制臂的螺栓。
注将上控制臂固定在球头上，然后将螺栓滑出以使转向节从球头上松开。由于球头会松开，请务必支撑住转向节。TIp推荐使用以下工具：
- 梅花 T50 套筒
- 降下车辆，直至轮胎与地面接触。
-
拆下将 LH 前上方控制臂固定到车辆的螺栓 (x2)，然后从车上拆下控制臂。
TIp推荐使用以下工具：
- 3/8 英寸钻头六角套筒标准钻头 x 15 毫米
安装
-
安装并用手拧紧将 LH 前上方控制臂固定到车辆的螺栓 (x2)。
TIp推荐使用以下工具：
- 3/8 英寸钻头六角套筒标准钻头 x 15 毫米
- 完全升起车辆。
-
安装螺栓和新的螺纹胶螺母 (1111145-00-A)，将左上控制臂球头固定到左前转向节。
60 Nm (44.2 lbs-ft)TIp推荐使用以下工具：- 3/8 英寸钻头六角梅花套筒，T50
-
安装将左前车身高度传感器固定到控制臂的螺栓。
7 Nm (5.2 lbs-ft)注在拧紧防松螺母时，使用 9 毫米扳手反向固定球形接头销。TIp推荐使用以下工具：- 1/4 英寸六角钻头套筒标准钻头 × 10 mm
-
安装将车轮转速传感器支架固定到前上方控制臂的螺栓。
5 Nm (3.7 lbs-ft)TIp推荐使用以下工具：- 1/4 英寸六角钻头套筒10 毫米深
- 安装 LH 前车轮。请参阅 轮毂总成（拆卸和安装）。
-
紧固将左前上方控制臂固定到车辆的螺栓（2 个）。
68 Nm (50.1 lbs-ft)TIp推荐使用以下工具：- 3/8 英寸钻头六角套筒标准钻头 x 15 毫米
- 安装电池控制器。请参阅 模块 - 电池控制器（拆卸和更换）。
- 将车辆从举升机上移走。请参阅 举升车辆 - 双柱举升机。
- 升起 LH 前车窗并关闭 LH 前车门。
- 请参阅“定位要求”表，确定是否需要进行电动助力转向 (EPAS) 定位检查 (EC) 或四轮定位检查 (AC)。如果已执行，请作为一项单独的工项添加定位检查/调整。请参阅定位要求 - 悬架。
