Harness - Body Side - LH (2025+) ((拆卸和更换))

校正代码 3.00 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

警告
本程序为“草案”。虽已通过验证，但可能仍有“警告”和“注意”事项缺失。请遵守安全要求，处理或靠近高压系统和部件时，请谨慎操作。
  • 2026-09-02: 发布了新的程序。

拆卸

  1. 打开所有车门
  2. 降下所有四个车窗
  3. 将空气悬架车身高度设置为“非常高”
    注
    在中央显示器上，点击 Controls > Suspension > “Very High”
  4. 打开前备箱盖
    注
    操作如下：Controls > Frunk Open
  5. 通过用户界面打开掀背尾门
    注
    在中央显示触摸屏上，点击 Quick Controls > Trunk Open
  6. 拆卸左前脚垫
  7. 前移左侧前座椅
  8. 将左前座椅安全带从预紧器上松开
    注
    逆时针转动止动螺钉以解锁连杆；解除时可以听到清晰的“咔嗒”声，且螺钉应保持水平方向；请勿顺时针转动螺钉，以免损坏机构
  9. 拆下将左前座椅滑轨后部固定到底板的螺栓
    注
    2 个螺纹胶螺栓，T45P, 34 Nm；拆下后弃用
  10. 后移左侧前座椅
  11. 拆下将左前座椅滑轨前部固定到底板的螺栓
    注
    2 个螺纹胶螺栓，T45P, 34 Nm；拆下后弃用
  12. 调整左侧前排座椅的位置，以便于拆卸
    注
    将座椅滑动到滑轨中间，滑动时注意座椅尽可能与底板保持垂直
  13. 放倒 60 座椅
    注
    按动靠背按钮或行李箱开关折叠座椅；如果没有座垫，请按要求保护座椅
  14. 拆下右侧前脚垫
  15. 将右侧前座椅向前移动
  16. 拆下将右侧前座椅滑轨后部固定在底板上的螺栓
    注
    2 个螺纹胶螺栓，T45P, 34 Nm；拆下后弃用
  17. 后移右侧前座椅
  18. 拆下将右侧前座椅滑轨前部固定在底板上的螺栓
    注
    2 个螺纹胶螺栓，T45P, 34 Nm；拆下后弃用
  19. 调节右侧前座椅的位置以便于拆卸
    注
    将座椅滑动到滑轨中间，滑动时注意座椅尽可能与底板保持垂直
  20. 通过中央显示器关闭车辆电源
    注
    操作如下：Controls > Safety & Security > Power Off
  21. 拆卸前备箱后部挡板
    注
    8 个卡子
  22. 断开低压电池连接器和紧急响应回路 (FRL)
    注
    2 个连接器；提起并松开绿色锁片，向外拉动黑色连接器锁以断开连接

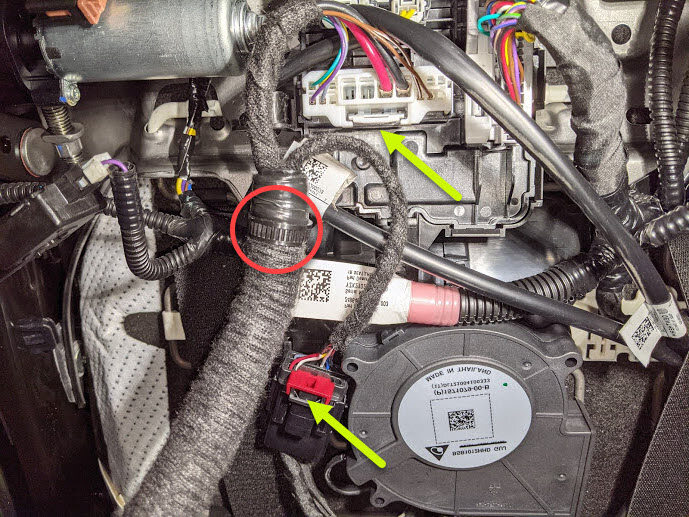

  23. 调整左侧座椅位置，以便能够着座椅底部下方，然后从座椅控制器上断开车身线束
    注
    2 个连接器，1 个卡子；松开黑色连接器上的红色锁片
  24. 从车辆上拆下左侧前排座椅
    注
    建议请助手帮忙，操作时小心不要损坏其他部件
  25. 将第一排右侧座椅升降器从驾驶室地板上拆下
    注
    2 个升降器，每个升降器 2 个卡子
  26. 拆下左侧 A 柱中部饰板
    注
    1 个卡子，2 个锁片
  27. 拆下 A 柱左侧下部饰板
    注
    7 个卡子
  28. 拆下右侧脚部空间套
    注
    3 个磁铁，1 个连接器，4 个固定销
  29. 拆卸左侧中控台地毯
    注
    11 个卡子
  30. 拆下将左侧膝部气囊总成固定到车辆的紧固件
    注
    2 个螺纹胶螺栓，E10，8 Nm。拆下后弃用
  31. 将左侧膝部气囊总成从车辆上拆下
    注
    3 个连接器，1 个夹子，6 个锁片；松开气囊连接器的 2 个锁片
  32. 将驾驶室左前地毯折叠至一旁，以便完全接触到零件
  33. 调整右侧座椅位置，以便能够着座椅底部下方，然后从座椅控制器上断开车身线束
    注
    2 个连接器，1 个卡子；松开黑色连接器上的红色锁片
  34. 从车上拆下右侧前座椅
    注
    建议请助手帮忙，操作时小心不要损坏其他部件
  35. 将第一排右侧座椅升降器从驾驶室地板上拆下
    注
    2 个升降器，每个升降器 2 个卡子
  36. 拆卸右侧 A 柱中部饰板
    注
    1 个卡子，2 个锁片
  37. 拆卸右侧 A 柱下饰板
    注
    7 个卡子；必要时可部分松开密封条
  38. 拆下右侧脚部空间套
    注
    3 个磁铁，1 个连接器，4 个固定销
  39. 拆卸右侧中控台地毯
    注
    11 个卡子
  40. 将右侧前驾驶室地毯折叠到一旁，以便操作
  41. 从右侧脚踏板板件上松开线束
    注
    1 个卡子
  42. 拆卸右侧脚踏板板件
    注
    2 个螺栓，10 毫米，5 Nm，1 个螺母，10 毫米，5 Nm
  43. 拆下右侧承梁饰板
    注
    1 个卡子，1 个锁片，从上部入手
  44. 拆下左侧承梁饰板
    注
    1 个卡子，1 个锁片，从上部入手
  45. 拆下第二排座椅座垫总成
    注
    2 个卡子，2 个连接器；松开锁定卡子，抬起座垫；断开连接；如果第二排座椅已向下折叠，将其暂时向上折叠
  46. 拆下行李架
  47. 拆下行李箱负重底板
  48. 拆下侧负重底板饰板
  49. 拆下后备箱门槛板
    注
    6 个卡子， 4 个导件；拆卸时，角落以及底部边缘是较好的抓握点；可以使用塑料饰板工具，也可以直接用手进行操作
  50. 拆下后围饰板
    注
    4 个推拉式卡子，2 条基线
  51. 拆下左侧行李箱支架总成
    注
    4 个卡子，1 个固定销；径直向上拉起支架
  52. 拆下行李箱侧壁饰板
    注
    3 条 Velcro 扣带
  53. 拆下左侧 C 柱下部饰板
    注
    8 个卡子
  54. 拆下左侧 C 柱中部饰板
    注
    3 个卡子
  55. 拆下左侧 B 柱下部
    注
    6 个卡子，2 条基线；从上部饰板和车身上松开
  56. 拆下左侧 B 柱上部
    注
    7 个卡子；松开卡子并将安全带穿过 B 柱；注意请勿使 B 柱上部分离；饰板中心附近有塑料焊缝，将上部和下部固定在一起
  57. 松开左侧 C 柱上饰板，并置于一旁
    注
    7 个卡子
  58. 分离左侧后备箱饰板
    注
    2 个连接器
  59. 拆下行李箱左侧饰板
    注
    6 个卡子
  60. 断开车门线束连接器并将固定夹从左侧车身控制器上拆下
    注
    2 个连接器，1 个固定夹
  61. 通过左侧车辆控制器松开仪表板线束连接器和卡子
    注
    1 个锁定连接器，1 个控制杆连接器，1 个卡子；松开红色锁片；分开控制杆以释放
  62. 松开左侧车辆控制器上的连接器
    注
    1 个锁定连接器；断开红色锁片
  63. 断开 J1/J2 X030A/B 车身 1 连接器
    注
    1 个连接器；松开锁并拆下
  64. 断开 J4 X032 车身 3 连接器
    注
    1 个连接器
  65. 断开 J6/J7 X038A/B 车身 5 连接器
    注
    1 个连接器；松开锁并拆下
  66. 断开 J5 X034 车身 4 连接器
    注
    1 个连接器；松开锁并拆下
  67. 断开 J3 X031 车身 2 连接器
    注
    1 个连接器；松开锁并拆下
  68. 断开 J8 X039 车身 6 连接器
    注
    1 个连接器
  69. 拆下 A 柱左侧上部饰板
    注
    2 个系带夹，1 个卡子，1 个连接器，拉动 A 柱上部内侧；按下 2 个锁片以便将系带从车身侧拆下，断开高频扬声器，然后向上拉动 A 柱上部将其拆下
  70. 断开左侧 A 柱上部的顶篷线束
    注
    1 个连接器
  71. 松开左侧车身线束 A 柱分支的卡子
    注
    4 个卡子；松开卡子，并将线束分支布设在下方
  72. 从 A 柱下部松开左侧车身线束接地
    注
    1 个螺栓，10 毫米，9 Nm
  73. 从左侧车辆控制器和车身上松开左侧车身线束支架
    注
    3 个卡子
  74. 拆卸驾驶位地板风管跳线
    注
    1 个锁片
  75. 从制动开关上断开左侧车身线束
    注
    1 个连接器
  76. 断开加速踏板连接器
    注
    1 个连接器，请勿向下按压红色锁片，拉动红色锁片以解锁，再次拉动以松开连接器
  77. 从踏板总成上松开左侧车身线束
    注
    1 个线束卡子
  78. 松开将左侧车身线束固定到驾驶位脚部空间的卡子
    注
    2 个卡子
  79. 从车辆拆下左侧趾板支架
    注
    2 个螺栓，E14，9 Nm，1个螺栓，10 毫米，10 Nm，1 个螺栓，13 毫米，20 Nm；注意不要损坏附近的线束
  80. 松开将左侧车身线束固定到仪表板下方的卡子
    注
    2 个卡子
  81. 断开约束控制模块 (RCM) 连接器
    注
    2 个连接器；先向上摆动释放臂断开右侧连接器，再以同样的方式断开左侧连接器
  82. 松开左侧车身线束连接器和副驾位脚部空间的卡子
    注
    1 个锁定连接器，1 个卡子；松开红色锁片；将线束布设到驾驶位侧
  83. 松开左侧车身线束连接器和副驾位侧中控台的卡子
    注
    2 个连接器，1 个卡子；松开锁片；将线束布设到驾驶位侧
  84. 将右侧车身线束从右侧前地毯下的左侧车身线束上断开
    注
    3 个连接器；松开红色锁片
  85. 松开将左侧车身线束固定到副驾位座椅区域的卡子
    注
    4 个卡子；将线束布设到驾驶位侧
  86. 松开将左侧车身线束固定到左侧驾驶位区域的卡子
    注
    9 个卡子；按要求将所有分支向外布设
  87. 松开 B 柱加速计的连接
    注
    1 个连接器；松开红色锁片并向外拉以断开连接
  88. 断开左侧前卷收器连接器
    注
    2 个连接器，每个连接器 2 个锁片；同时松开连接器两侧的锁片以松开外壳
  89. 松开左侧车身线束连接器和左后车门的卡子
    注
    1 个连接器，1 个卡子；将线束布设到 B 柱外侧
  90. 拆下左侧 B 柱饰板盖板
    注
    2 个卡子，2 个锁片；使用塑料饰板工具松开上部卡子，然后向下滑动以将其从固定在 B 柱饰板的底部锁片松开
  91. 拆下固定左侧 B 柱饰板的螺栓
    注
    2 个螺栓，T25，5 Nm
  92. 松开左侧 B 柱饰板
    注
    2 个卡子
  93. 拆下左侧 B 柱饰板
    注
    2 个连接器；松开红色锁片，然后再松开连接器
  94. 松开将左侧车身线束固定到 B 柱的卡子
    注
    5 个卡子；根据需要将其移开
  95. 松开将左侧车身线束固定到第二排区域的卡子
    注
    5 个卡子
  96. 将右侧车身线束从第二排座垫下的左侧车身线束上断开
    注
    2 个连接器；松开红色锁片
  97. 断开第二排左侧座椅安全带锁扣连接器
    注
    1 个连接器
  98. 松开固定左侧车身线束第二排座椅安全带锁扣分支的卡子
    注
    2 个卡子；从母排下引出分支
  99. 松开左侧 C 柱下部底侧 BIW 支架
    注
    1 个线束卡子，2 个卡子
  100. 松开左侧 C 柱中间和下部 BIW 支架
    注
    3 个卡子
  101. 拆下左后车门闩锁总成封闭板
    注
    1 块盖板；将饰板折叠至一旁，以便操作
  102. 断开左后车门闩锁总成
    注
    1 个连接器；松开锁片
  103. 从 C 柱上松开左侧车身线束接地
    注
    1 个螺栓，10 毫米，9 Nm
  104. 拆下左侧遮阳板支架盖板
    注
    4 个卡子；打开遮阳板可能会腾出更大的作业空间
  105. 拆下左侧遮阳板紧固件
    注
    1 个螺钉，T25，3.5 Nm；打开遮阳板可留出更大的作业空间
  106. 从顶篷区域拆下左侧遮阳板
    注
    折叠遮阳板到合上和向下折叠位置，但请勿锁定到位
  107. 断开左侧遮阳板连接器
    注
    1 个连接器
  108. 推动以打开左侧衣帽钩
  109. 撬开左侧衣帽钩螺钉盖板
    注
    2 个锁片
  110. 拆下左侧衣帽钩螺钉
    注
    1 个螺钉，T25，2.5 Nm
  111. 拆下将后顶篷固定到车身的左侧螺栓
    注
    1 个螺栓，10 毫米，3 Nm
  112. 从左侧车身上部分松开顶篷
    注
    4 个卡子，1 个挂钩，3 个系带卡子；松开时，顶篷将由 系带支撑；向上再向内推动，将衣帽钩总成上的挂钩从车身上松开
  113. 断开左侧帘式气囊连接器
    注
    1 个连接器；向后拉锁片，将连接器从左侧帘式气囊总成上松开
  114. 松开将左侧车身线束固定到帘式气囊的卡子
    注
    7 个卡子；将线束移开，但要记下原来的布线方式，因为在安装时需要再次正确布置线束
  115. 松开将左侧车身线束固定到 C 柱区域的卡子
    注
    5 个卡子
  116. 从临时充电接口电子控制单元 (ECU) 上断开左侧车身线束连接
    注
    1 个连接器
  117. 断开左侧尾灯的连接
    注
    1 个连接器
  118. 松开将左侧车身线束固定到左侧行李箱区域的卡子
    注
    4 个卡子；请记下线束的布线方式，以便安装
  119. 拆下将左后轮拱内衬固定到饰板的推拉式卡子，并将其移至一旁，以便操作
    注
    4 个推拉式卡子
  120. 拆下将后饰板固定到左侧翼子板支架的螺钉
    注
    1 个螺钉，T25，5 Nm；将内衬弯折，靠在轮胎上
  121. 将左侧后饰板边缘从翼子板支架上松开
    注
    如有要求，请使用车间毛巾进行保护，以免造成损坏
  122. 部分松开左后部的扩散器
    注
    4 个螺栓，10 毫米，5 Nm，1 个螺母，10 毫米，5 Nm
  123. 断开后副框架和底盘线束的左侧车身线束连接器
    注
    3 个锁定连接器，3 个卡子；松开红色锁片；松开连接器和卡子；如有要求，从卡子上松开连接器，随后拆下卡子
  124. 松开后副框架分支的左侧车身线束卡子
    注
    2 个卡子
  125. 从行李箱上松开左侧车身线束索环，并将线束送出
    注
    1 个索环
  126. 从车上拆下左侧车身线束
    注
    请注意原布线方式；将剩余的分支移出，并将线束从车辆上拆下；将线束从母排和卷收器后侧引出

安装

  1. 将左侧车身线束安装到车辆上
    注
    摆放好待安装的线束；将线束向内引到卷收器和母排后侧；恢复原布线方式
  2. 固定行李箱中的左侧车身线束索环，并将线束放入
    注
    1 个索环
  3. 固定副框架和牵引挂钩分支的左侧车身线束卡子
    注
    2 个卡子
  4. 将左侧车身线束连接器固定到后副框架和底盘线束
    注
    3 个锁定连接器，3 个卡子；固定卡子和连器；接合红色锁片
  5. 固定左后侧部分松开的扩散器
    注
    4 个螺栓，10 毫米，5 Nm，1 个螺母，10 毫米，5 Nm
  6. 将左侧后饰板边缘固定到车身
  7. 安装将后饰板固定到左侧翼子板支架的螺栓
    注
    1 个螺栓，T25，5 Nm
  8. 安装将左后轮拱内衬固定到饰板的推拉式卡子
    注
    5 个推拉式卡子
  9. 紧固将左侧车身线束固定到左侧行李箱区域的卡子
    注
    4 个卡子
  10. 固定左侧车尾灯连接
    注
    1 个连接器
  11. 将左侧车身线束连接固定到临时充电接口 ECU
    注
    1 个连接器
  12. 将左侧车身线束卡子固定到 C 柱区域
    注
    5 个卡子
  13. 将左侧车身线束卡子固定到帘式气囊
    注
    7 个卡子；将线束送入到原来的位置；固定所有卡子
  14. 连接左侧帘式气囊连接器
    注
    1 个连接器；固定安全锁
  15. 将系带卡子从左侧车顶上松开
    注
    3 个系带卡子
  16. 将左侧系带卡子固定到顶篷
    注
    3 个卡子；准确就位后，注意是否听到清晰的锁止声
  17. 从车身上松开左侧衣帽钩支架
    注
    1 个螺栓，T20，1 Nm，1 个卡子；松开螺栓和系带，然后将卡子从车身上松开
  18. 将左侧衣帽钩支架固定到顶篷
    注
    1 个螺栓，T20，1 Nm，3 个锁片；将螺栓和系带固定到支架；旋转支架，将其安装到顶篷锁片上
  19. 安装左侧衣帽钩螺钉
    注
    1 个螺钉，T25，2.5 Nm
  20. 关闭左侧衣帽钩螺钉盖板
    注
    2 个锁片
  21. 将部分松开的顶篷安装到左侧车身
    注
    4 个卡子，3 个系带卡子，1 个衣帽钩卡子
  22. 安装将后顶篷固定到车身的左侧螺栓
    注
    1 个螺栓，10 毫米，3 Nm
  23. 连接左侧遮阳板连接器
    注
    1 个连接器
  24. 将左侧遮阳板放置到顶篷上
    注
    布设好线束，注意防止损坏
  25. 安装左侧遮阳板紧固件
    注
    1 个螺钉，T25，3.5 Nm
  26. 安装左侧遮阳板支架盖板
    注
    4 个卡子
  27. 将左侧车身线束接地固定到 C 柱上
    注
    1 个螺栓，10 毫米，9 Nm
  28. 连接左后车门闩锁总成
    注
    1 个连接器；固定锁片
  29. 安装左后车门闩锁总成封闭板
    注
    1 块盖板；将饰板折叠至一旁，以便操作
  30. 固定左侧 C 柱中间和下部 BIW 支架
    注
    3 个卡子
  31. 固定左侧 C 柱下部底侧 BIW 支架
    注
    1 个线束卡子，2 个卡子
  32. 紧固固定第二排座椅安全带锁扣分支的左侧车身线束卡子
    注
    2 个卡子；将分支布设在母排下方
  33. 连接第二排左侧座椅安全带锁扣连接器
    注
    1 个连接器
  34. 将右侧车身线束连接到第二排座垫下的左侧车身线束
    注
    2 个连接器；固定红色锁片
  35. 安装将左侧车身线束固定到第二排区域的卡子
    注
    5 个卡子
  36. 将左侧车身线束夹固定到 B 柱上
    注
    5 个卡子
  37. 清洁 B 柱表面区域并清除剩余的丁基密封条
    注
    等待风干 1 分钟
  38. 清洁左侧 B 柱饰板
    注
    小心地将剩余丁基密封条从左侧 B 柱饰板上拆下；等待风干 1 分钟
  39. 在左侧 B 柱饰板上粘贴泡沫胶带
  40. 安装左侧 B 柱饰板
    注
    2 个连接器， 2 个卡子；先紧固连接器，然后接合红色锁片；将饰板接合到卡子上
  41. 安装用于固定左侧 B 柱饰板的螺钉
    注
    2 个螺钉，T25，5 Nm
  42. 安装左侧 B 柱饰板盖板
    注
    2 个卡子，2 个锁片；确保所有卡子已完全就位；将底部锁片固定到左侧 B 柱饰板上，然后接合上部卡子
  43. 将左侧 B 柱密封条固定到饰板
    注
    使用 P-80 乳化剂，辅助密封条安装
  44. 将左侧车身线束连接器和卡子固定到左后车门
    注
    1 个连接器，1 个卡子；将线束塞回 B 柱内
  45. 固定左侧前卷收器连接器
    注
    2 个连接器，每个连接器 2 个锁片；完全固定连接器；确保安装到位
  46. 固定 B 柱加速计连接
    注
    1 个连接器；固定连接器并完全接合红色锁片
  47. 安装将左侧车身线束固定到左侧驾驶位区域的卡子
    注
    9 个卡子；按需布设分支并固定卡子；可按要求使用工具辅助固定卡子
  48. 安装将左侧车身线束固定到副驾位座椅区域的卡子
    注
    4 个卡子；向副驾位侧布设线束
  49. 将右侧车身线束连接到右侧前地毯下的左侧车身线束
    注
    3 个连接器；紧固红色锁片
  50. 固定左侧车身线束连接器和副驾位侧中控台的卡子
    注
    2 个连接器，1 个卡子；将线束放回驾驶位侧；固定锁片；可按要求使用工具固定卡子
  51. 松开左侧车身线束连接器和副驾位脚部空间的卡子
    注
    1 个连接器，1 个卡子；将线束放回副驾位侧
  52. 安装将左侧车身线束固定到仪表板下的卡子
    注
    2 个卡子
  53. 连接 RCM 连接器
    注
    2 个连接器；首先对准左侧连接器，并向下摆动释放臂将其连接，然后对准右侧连接器并以同样的方式连接
  54. 将左侧趾板支架安装到车辆上
    注
    2 个螺栓，E14，9 Nm，1个螺栓，10 毫米，10 Nm，1 个螺栓，13 毫米，20 Nm；注意不要损坏附近的线束
  55. 安装将左侧车身线束固定到驾驶位脚部空间的卡子
    注
    2 个卡子
  56. 将左侧车身线束固定到踏板总成
    注
    1 个线束卡子
  57. 将左侧车身线束连接到制动开关上
    注
    1 个连接器
  58. 连接加速踏板连接器
    注
    1 个锁定连接器；固定红色锁片
  59. 安装驾驶位地板风管跳线
    注
    1 个锁片
  60. 将左侧车身线束支架固定到左侧车辆控制器和车身上
    注
    3 个卡子
  61. 将左侧车身线束接地固定到 A 柱下部上
    注
    1 个螺栓，10 毫米，9 Nm
  62. 固定左侧车身线束 A 柱分支的卡子
    注
    4 个卡子；固定卡子，并向上布设线束
  63. 连接左侧前部 A 柱顶篷线束
    注
    1 个连接器
  64. 安装左侧 A 柱上饰板
    注
    2 个系带夹，1 个卡子，1 个连接器；沿仪表板和扬声器格栅滑动饰板底部，将系带固定到车身侧；从底部开始向上固定卡子；将密封件拉过饰板
  65. 连接 J8 X039 车身 6 连接器
    注
    1 个连接器
  66. 连接 J3 X031 车身 2 连接器
    注
    1 个连接器；将连接器放置到位，然后将锁接合
  67. 连接 J5 X034 车身 4 连接器
    注
    1 个连接器；将连接器放置到位，然后将锁接合
  68. 连接 J6/J7 X038A/B 车身 5 连接器
    注
    1 个连接器；将连接器放置到位，然后将锁接合
  69. 连接 J4 X032 车身 3 连接器
    注
    1 个连接器
  70. 连接 J1/J2 X030A/B 车身 1 连接器
    注
    1 个连接器；将连接器放置到位，然后将锁接合
  71. 固定左侧车辆控制器上的连接器
    注
    1 个锁止连接器；接合红色锁片
  72. 通过左侧车辆控制器固定仪表板线束连接器和卡子
    注
    1 个锁定连接器，1 个控制杆连接器，1 个卡子；接合红色锁片；接合控制杆以释放
  73. 固定左侧车辆控制器的左侧车门线束连接器和卡子
    注
    2 个连接器，1 个卡子
  74. 安装行李箱左侧饰板
    注
    6 个夹子，2 个连接器
  75. 安装 C 柱左侧上部饰板
    注
    7 个卡子；更换所有已损坏的卡子
  76. 安装左侧 B 柱上部
    注
    7 个卡子；将安全带穿过 B 柱；更换所有已损坏或丢失的卡子
  77. 安装左侧 B 柱下部
    注
    6 个卡子，2 条基线；对准基线，然后接合所有卡子；更换所有已损坏或丢失的卡子
  78. 安装左侧 C 柱中部饰板
    注
    3 个卡子；更换所有已损坏的卡子
  79. 安装左侧 C 柱下部饰板
    注
    8 个卡子；将车门座椅密封条安装到位
  80. 安装行李箱侧壁饰板
    注
    3 条 Velcro 扣带
  81. 安装左侧行李箱支架总成
    注
    4 个卡子，1 条基线
  82. 安装后围饰板
    注
    4 个推拉式卡子，2 条基线
  83. 安装行李箱门槛板
    注
    6 个卡子，4 个导件
  84. 安装侧负重底板
  85. 安装行李箱负重底板
  86. 安装行李架
  87. 安装第二排座椅座垫总成
    注
    2 个卡子，2 个连接器；固定连接器，并将座椅安全带锁扣穿过座垫；接合卡子
  88. 安装左侧承梁饰板
    注
    1 个卡子，1 个锁片；如卡子损坏，则进行更换；勾住底部，然后固定顶部
  89. 安装右侧承梁饰板
    注
    1 个卡子，1 个锁片；如卡子损坏，则进行更换；勾住底部，然后固定顶部
  90. 安装右侧脚踏板板件
    注
    2 个螺栓，10 毫米，5 Nm，1 个螺母，10 毫米，5 Nm
  91. 将线束固定到右侧脚踏板板件
    注
    1 个卡子
  92. 将右侧前部驾驶室地毯折回原位
  93. 安装右侧中控台地毯
    注
    11 个卡子
  94. 安装右侧脚部空间盖板
    注
    3 个磁铁，4 个固定销，1 个连接器
  95. 安装 A 柱右侧下部饰板
    注
    7 个卡子；确认密封条已正确就位
  96. 安装RH A 柱中部饰板
    注
    1 个卡子，2 个锁片；检查密封条是否正确安装
  97. 将第一排右侧座椅升降器安装到驾驶室地板
    注
    2 个升降器，每个升降器 2 个卡子
  98. 将右侧前座椅安装到车内。
    注
    建议请助手帮忙；如果更换座椅，请注意 OCS 模块版本，这将决定固件安装到车辆的方式。提起座椅将其放入车辆时注意请勿损坏周围部件；将 4876524-XX-B 替换为 4876524-XX-C 或者更新版本的左侧驾驶车辆第一排右侧座椅总成（带第一排小型倾斜电机总成）时，需要针对 cfg_frontSeattype 进行车辆网关配置更新
  99. 调整座椅位置，以便能够操作座椅底部下方，然后将右侧车身线束连接到座椅控制器上
    注
    2 个连接器，1 个卡子；接合黑色连接器上的红色锁片
  100. 将左侧前部驾驶室地毯折回原位
  101. 将左侧膝部气囊总成安装到车辆内
    注
    1 个卡子，3 个连接器，6 个锁片；放置到位前勾上锁片；小心操作，以免损坏连接器/线束；连接连接器时，需支撑膝部气囊
  102. 安装将左侧膝部气囊总成固定到车辆的紧固件
    注
    2 个螺纹胶螺栓，E10，8 Nm；安装新螺纹胶螺栓
  103. 安装中控台左侧地毯
    注
    11 个卡子
  104. 安装左侧脚部空间盖板
    注
    1 个连接器，2 个磁铁
  105. 安装左侧 A 柱下部饰板
    注
    7 个卡子；确认密封条已正确就位
  106. 安装LH A 柱中部饰板
    注
    1 个卡子，2 个锁片；检查密封条是否正确安装
  107. 固定左侧前排座椅升降器
    注
    2 个升降器，每个升降器 2 个卡子
  108. 将左侧前排座椅安装到车辆中
    注
    建议寻求他人协助；提起座椅将其放入车辆时注意请勿损坏周围部件；将 4876527-82-X 替换为 4876527-72-X 或者更新版本的左侧驾驶车辆第一排左侧座椅总成（带第一排小型倾斜电机总成）时，需要针对 cfg_frontSeattype 进行车辆网关配置更新
  109. 调整座椅位置，以便能接触座椅底部下方，然后将左侧车身线束连接到座椅控制器上
    注
    2 个连接器，1 个卡子；接合黑色连接器上的红色锁片
  110. 连接紧急响应回路和低压电池连接器
    注
    2 个连接器；首先固定紧急响应回路 (FRL)；连接好低压电池，并将黑色连接器锁向内推以固定；完全就位后卡入绿色锁片
  111. 安装前备箱后部挡板
    注
    8 个卡子
  112. 关闭前备箱盖
    注
    用力按压绿色高亮区域（请参阅图片）；若前备箱盖其他区域受压，可能会导致损坏
  113. 前移左侧前座椅
  114. 紧固左前座椅安全带
    注
    确保止动螺钉处于水平位置。如果止动螺钉未处于水平位置，请按照拆卸步骤解锁连杆。将连杆滑动到预紧器线缆上，此时可以听到清晰的“咔嗒”声，且螺钉应旋转至锁止位。请确认上饰板至预紧器之间的织带未扭结。执行拉动测试，拉力至少为 15 磅
  115. 安装将左侧前排座椅后部滑轨固定到车辆的螺栓
    注
    2 个螺纹胶螺栓，T45P, 34 Nm；安装新螺栓
  116. 后移左侧前座椅
  117. 安装将左侧前排座椅两侧前部滑轨固定到车辆的螺栓
    注
    2 个螺纹胶螺栓，T45P, 34 Nm；安装新螺栓
  118. 将左侧前座椅移回原位
  119. 安装右侧前脚垫
  120. 将右侧前座椅向前移动
  121. 紧固右前座椅安全带
    注
    确保止动螺钉处于水平位置。如果止动螺钉未处于水平位置，请按照拆卸步骤解锁连杆。将连杆滑动到预紧器线缆上，此时可以听到清晰的“咔嗒”声，且螺钉应旋转至锁止位。请确认上饰板至预紧器之间的织带未扭结。执行拉动测试，拉力至少为 15 磅
  122. 安装将右侧前座椅后部滑轨固定到车辆上的螺栓
    注
    2 个螺纹胶螺栓，T45P, 34 Nm；安装新螺栓
  123. 后移右侧前座椅
  124. 安装将右侧前座椅两侧前滑轨固定到车辆的螺栓
    注
    2 个螺纹胶螺栓，T45P, 34 Nm；安装新螺栓
  125. 将右侧前座椅移回原位
  126. 安装右侧前脚垫
  127. 将 60 座椅折回原位
    注
    拆卸座垫保护装置
  128. 关闭掀背尾门
  129. 将空气悬架车身高度设置为“Medium”
    注
    在中央显示器上，点击 Controls > Suspension > Medium
  130. 升起所有四个车窗
  131. 关闭所有四个车门
