传动装置 - 面板 - RH（拆卸和更换）

校正代码 18102422 0.48 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 打开右侧前车门。
  2. 降下右侧前车窗。
  3. 向后移动右侧前座椅。
  4. 拆下右侧 A 柱中部饰板。请参阅饰板 - A 柱 - 中部 - LH（拆卸和更换）。
  5. 拆下右侧仪表板端盖。请参阅端盖 - 仪表板 - LH（拆卸和更换）。
  6. 拆下右侧 A 柱下部饰板。请参阅饰板 - A 柱 - 下 - LH（拆卸和更换）。
  7. 在车辆触摸屏上，点击 CONTROLS (vehicle icon) > GLOVE BOX，打开手套箱。
  8. 断开低压电源。请参阅低压电源（断开和连接）。
  9. 拆下中控台手机托盘。请参阅手机托盘 - 中控台（拆卸和更换）。
  10. 拆下仪表板检修板。请参阅维修面板 - 仪表板（拆卸和更换）。
  11. 拆下触摸屏。请参阅触摸屏 (HW3)（拆卸和更换）。
  12. 松开将仪表板封闭板固定到仪表板的锁片（4 个），然后从车辆上拆下封闭板。
  13. 拆下右侧仪表板中部饰板。请参阅饰板 - 中间 - 仪表板 - RH（拆卸和更换）。
  14. 拆下副驾位脚部空间盖板。请参阅盖板 - 脚部空间 - 副驾位（拆卸和更换）。
  15. 拆下副驾位膝部气囊。请参阅膝部气囊 - 副驾位（拆卸和更换）。
  16. 拆下手套箱。请参阅手套箱（拆卸和更换）。
  17. 拆下副驾位仪表板风管。请参阅风管 - 仪表板 - 驾驶位（拆卸和更换）。

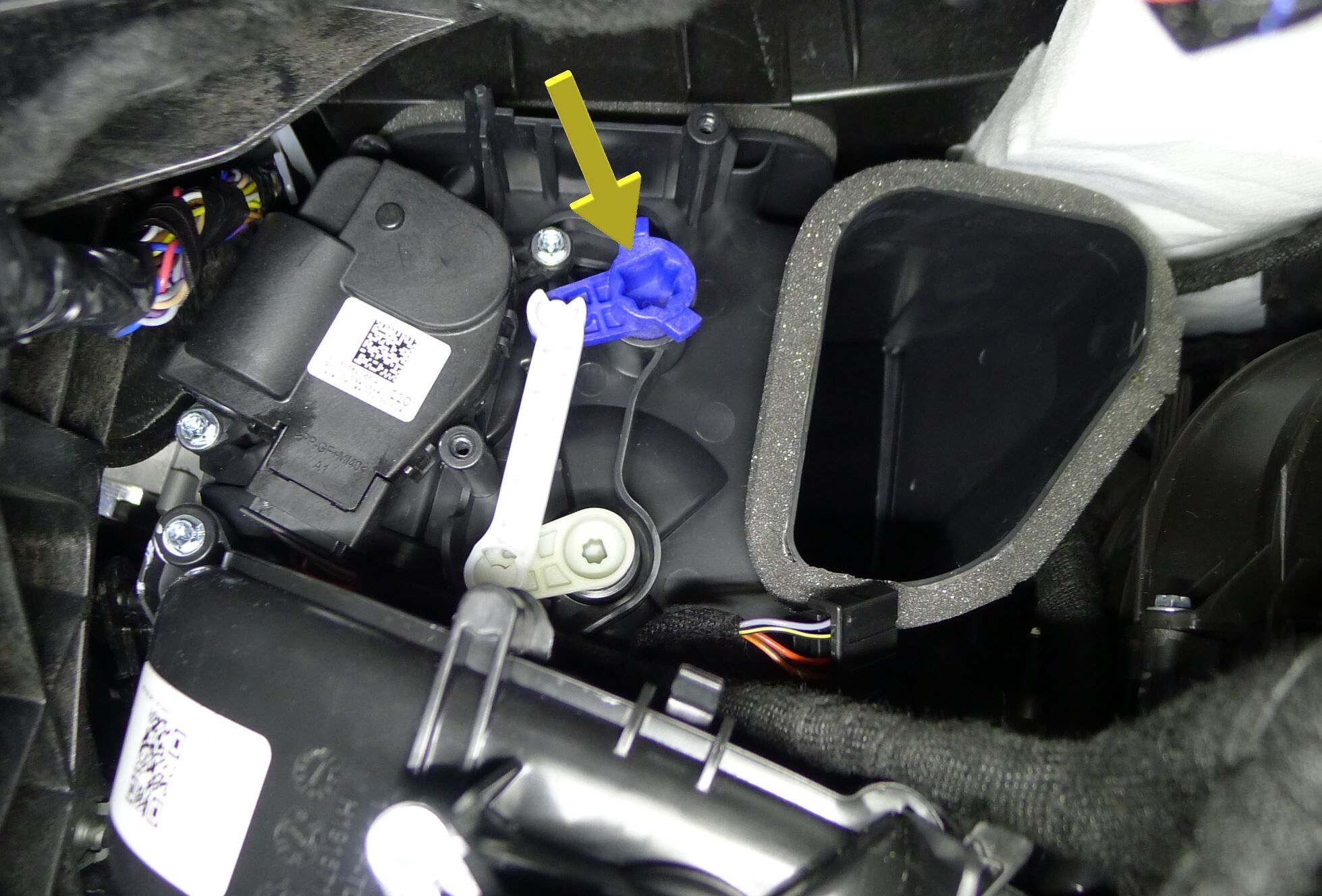

  18. 断开右侧面板执行器连接器。
  19. 拆下将右侧面板执行器固定到暖通空调总成的螺钉（2 个），然后从车辆上拆下执行机构。
    Informational PurposesAn informational icon, calling your attention
    注
    在拆卸过程中，握住执行机构臂并注意连接角度。
    提示： 推荐使用以下工具：
    • 迷你棘轮钻头套件

安装

  1. 将右侧面板执行器放在车辆上，然后安装将执行机构固定到暖通空调总成的螺钉（2 个）。
    2.3 Nm (1.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    注
    安装时确保执行机构臂连接角度与执行机构匹配。
    提示： 推荐使用以下工具：
    • 迷你棘轮钻头套件
    • 棘轮/扭矩扳手
  2. 连接右侧面板执行器连接器。
  3. 安装副驾位仪表板风管。请参阅风管 - 仪表板 - 驾驶位（拆卸和更换）。
  4. 安装手套箱。请参阅手套箱（拆卸和更换）。
  5. 安装副驾位膝部气囊。请参阅膝部气囊 - 副驾位（拆卸和更换）。
  6. 安装副驾位脚部空间盖板。请参阅盖板 - 脚部空间 - 副驾位（拆卸和更换）。
  7. 安装右侧仪表板中部饰板。请参阅饰板 - 中间 - 仪表板 - RH（拆卸和更换）。
  8. 将仪表板封闭板放到车辆上，然后安装将封闭板固定到仪表板的锁片（4 个）。
  9. 安装触摸屏。请参阅触摸屏 (HW3)（拆卸和更换）。
  10. 安装仪表板检修板。请参阅维修面板 - 仪表板（拆卸和更换）。
  11. 安装中控台手机托盘。请参阅手机托盘 - 中控台（拆卸和更换）。
  12. 连接低压电源。请参阅低压电源（断开和连接）。
  13. 安装右侧 A 柱下部饰板。请参阅饰板 - A 柱 - 下 - LH（拆卸和更换）。
  14. 安装右侧仪表板端盖。请参阅端盖 - 仪表板 - LH（拆卸和更换）。
  15. 安装右侧 A 柱中部饰板。请参阅饰板 - A 柱 - 中部 - LH（拆卸和更换）。
  16. 将右侧前座椅移回原位 。
  17. 升起右侧前车窗。
  18. 关闭右侧前车门。
