电机 - 座椅倾斜 - 驾驶位座椅（拆卸和更换）

校正代码 130115020.45 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。

  • 2024-12-10: 添加了小型倾斜电机配置信息。

拆卸

  1. 打开左侧车门，降下左侧车窗。
  2. 将驾驶位座椅从车辆上拆下。请参阅座椅总成 - 第一排 - LH（拆卸和更换）。
  3. 断开左侧驾驶位座椅倾斜电机电气连接器。
  4. 拆下将驾驶位座椅倾斜电机固定到座椅总成的螺栓（3 个）。
    7.5 Nm (5.5 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    注
    请勿拆下调节臂的紧固件。
    提示： 推荐使用以下工具：
    • 8 毫米套筒
  5. 拆下并弃用将驾驶位座椅倾斜电机调节臂固定到座椅总成的螺栓。
    16 Nm (11.8 lbs-ft)
    提示： 推荐使用以下工具：
    • 梅花 T40 套筒
  6. 将驾驶位座椅倾斜电机从座椅座垫框架上拆下。

安装

  1. 将驾驶位座椅倾斜电机放置到座椅座垫框架上，以备安装
    Informational PurposesAn informational icon, calling your attention
    注
    抬起倾斜电机，靠在座椅框架上。确保可以在座椅框架中看到电机定位销。
  2. 安装将驾驶位座椅倾斜电机固定到座椅总成的螺栓（3 个）。
    7.5 Nm (5.5 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    注
    请勿拆下调节臂的紧固件。
    提示： 推荐使用以下工具：
    • 8 毫米套筒
  3. 安装新的螺栓，将驾驶位座椅倾斜电机调节臂固定到座椅总成。
    16 Nm (11.8 lbs-ft)
    提示： 推荐使用以下工具：
    • 梅花 T40 套筒
  4. 连接驾驶位座椅倾斜电机电气连接器。
  5. 将驾驶位座椅安装到车辆上。请参阅座椅总成 - 第一排 - LH（拆卸和更换）。

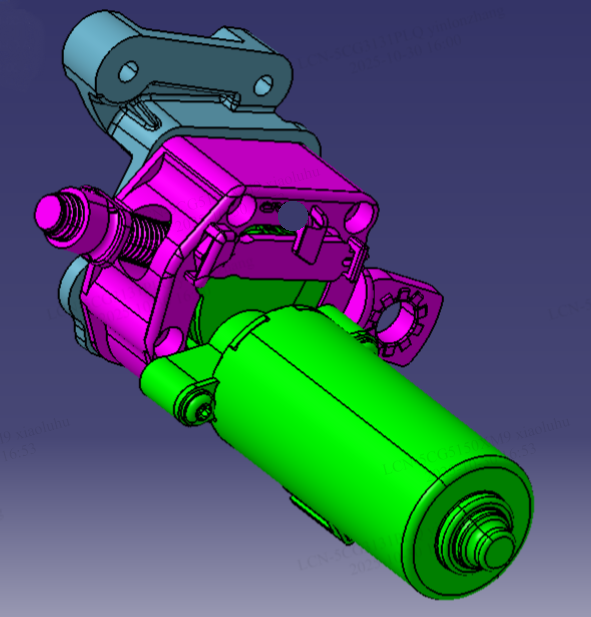

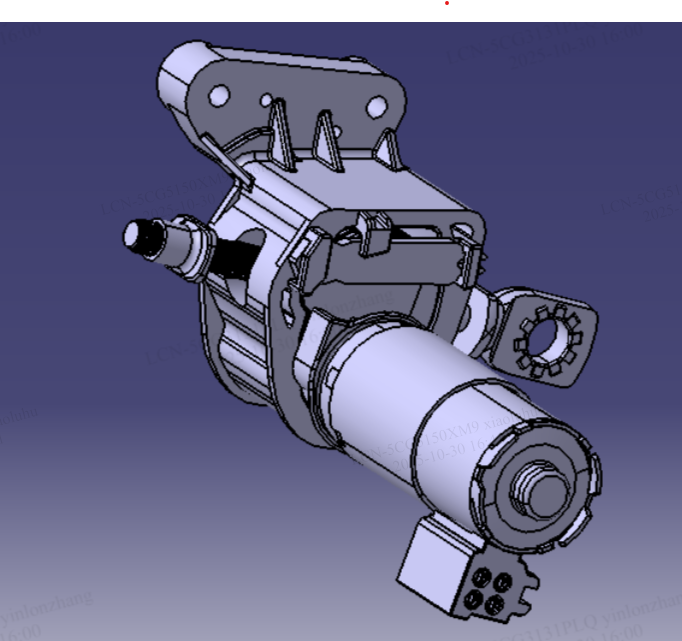

  6. 2024 年 6 月之后生产的车辆的前排座椅总成和座椅座垫框架总成带有一个新设计的 Tesla “小型倾斜”电机，更换这些总成零件（或小型倾斜电机）时，可能需要进行配置变更。如需更新配置，请浏览表中给出的配置信息，然后执行以下子步骤。
    1. 进入Infotainment Dashboard中的Vehicle Configuration部分。请参阅网关配置（显示和变更）。
    2. 根据表中给出的倾斜电机总览信息更新cfg_frontSeattype。
  7. 进行座椅校准。请参阅座椅 - 第一排（校准）。
  8. 关闭左侧车门，升起左侧车窗。
