防抱死制动系统调制器（不带加热泵款）（拆卸和更换）

校正代码 33100102 2.28 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则不要堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2023 年 12 月 5 日：更新了制动器刚度例行程序。
  • 2023 年 6 月 15 日：在安装部分的第 8 步添加了一个视频，说明如何安装主缸制动管路。

拆卸

  1. 举升并支撑车辆。请参阅举升车辆 - 双柱举升机。
  2. 拆卸第二排座椅下部座垫。请参阅座椅座垫 - 下部 - 第二排（拆卸和更换）。
  3. 拆卸前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  4. 断开 12V 电源。请参阅12V/低压电源（断开和连接）。
  5. 拆卸所有轮毂。请参阅轮毂总成（拆卸和安装）。
  6. 拆卸前流线型护板。请参阅面板 - 流线型护板 - 前（拆卸和更换）。
  7. 降下车辆。
  8. 拆卸驾驶室进气槽。请参阅槽 - 驾驶室进气（拆卸和更换）。
  9. 拆卸前备箱盖闩锁盖。请参阅盖板 - 前备箱盖闩锁（拆卸和更换）。
  10. 拆卸前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  11. 拆卸 12V 辅助电池。请参阅12V/低压电池（拆卸和更换）。
  12. 拆卸 12V 电池支架。请参阅支架 - 12V 电池（后轮驱动）（拆卸和更换）。
  13. 拆卸将 G098 和 G099 固定到车身的螺栓。
  14. 松开将前部主线束固定到车身的白色夹子。
  15. 松开将前部主线束固定到车身的黑色夹子。
  16. 断开防抱死制动系统调制器上的电气连接器。
  17. 松开固定左侧车架纵梁附近前部主线束的夹子。
  18. 在防抱死制动系统调制器下方放置放油盘。
  19. 从防抱死制动系统调制器上拆下右前制动管螺母。
  20. 从防抱死制动系统调制器上拆下左后制动管螺母。
  21. 从防抱死制动系统调制器上拆下右后制动管螺母。
  22. 从调制器上拆下左前制动管螺母。
  23. 从防抱死制动系统调制器上拆下主缸支管螺母。
  24. 从防抱死制动系统调制器上拆下主缸主管螺母。
  25. 松开将主缸制动管固定到 4 管束的夹子。

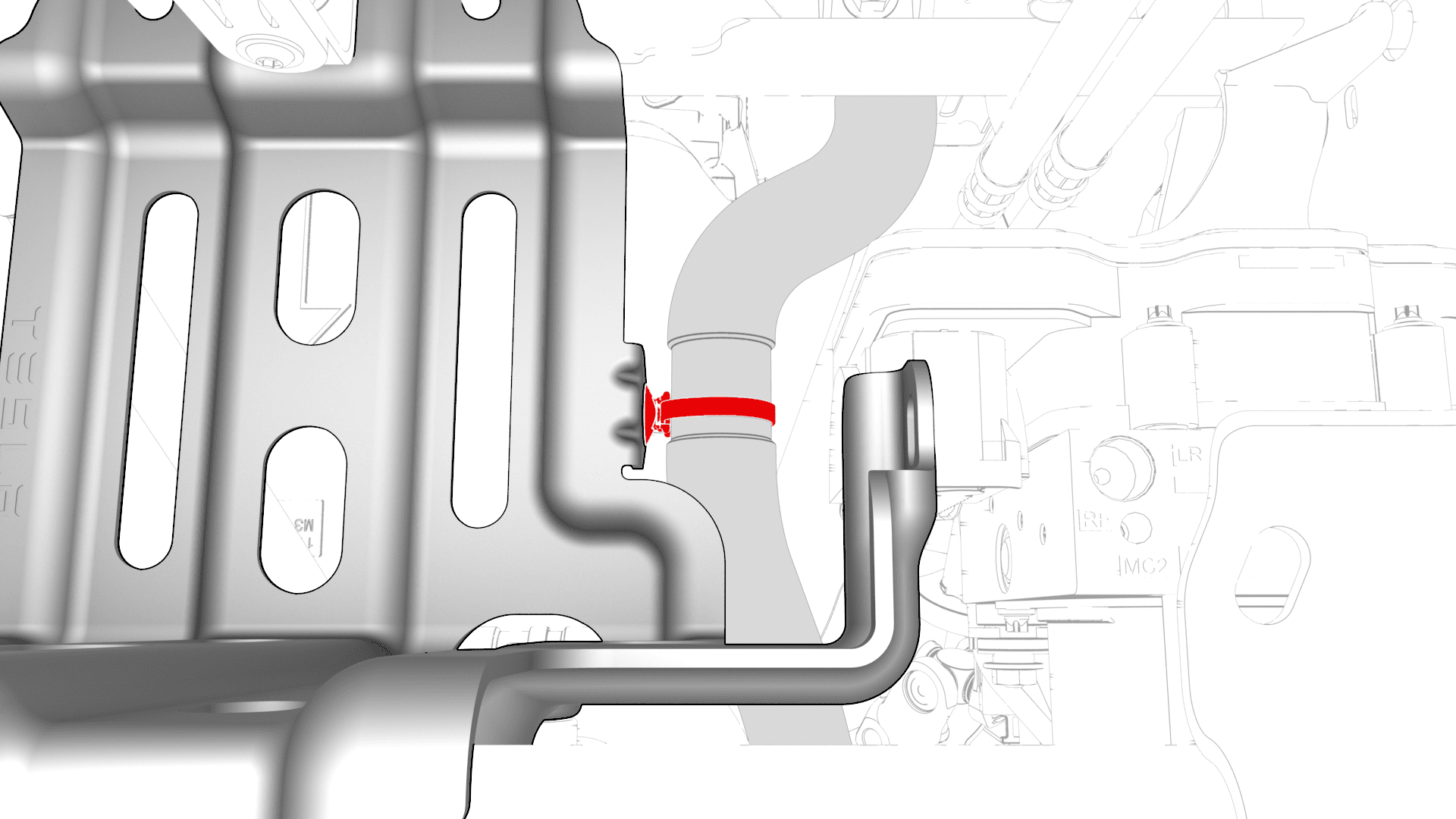

  26. 松开将冷却器至电池冷却液软管固定到支架的夹子，然后将软管移到一旁。
  27. 拆卸将防抱死制动系统调制器固定到车架纵梁的螺栓。
  28. 松开将防抱死制动系统调制器固定到车身的锁片（2 个），将防抱死制动系统调制器朝 12V 电池区域滑动，然后从车辆上拆下防抱死制动系统调制器。
  29. 松开将防抱死制动系统调制器固定到支架的螺母，然后将防抱死制动系统调制器撬离支架。

安装

  1. 将防抱死制动系统调制器安装到支架上。
  2. 紧固将防抱死制动系统调制器固定到支架的螺母（2 个）。
    8 Nm (5.9 lbs-ft)
  3. 拆卸覆盖新防抱死制动系统调制器节流孔的胶带
  4. 将防抱死制动系统调制器放入车辆，以便安装。将支架与车身对齐，然后固定锁片（2 个）。
  5. 将防抱死制动系统调制器移入车内的适当位置，以便安装。
  6. 安装将防抱死制动系统调制器固定到左侧车架纵梁的螺栓。
    10 Nm (7.4 lbs-ft)
  7. 紧固将主缸制动管固定到支架的夹子。
  8. 安装将主缸制动管固定到 4 管束的夹子。
  9. 将主缸主管螺母安装到防抱死制动系统调制器上。
    16 Nm (11.8 lbs-ft)
  10. 将主缸支管螺母安装到防抱死制动系统调制器上。
    16 Nm (11.8 lbs-ft)
  11. 将左前制动管螺母安装到防抱死制动系统调制器上。
    16 Nm (11.8 lbs-ft)
  12. 将右后制动管螺母安装到防抱死制动系统调制器上。
    16 Nm (11.8 lbs-ft)
  13. 将左后制动管螺母安装到防抱死制动系统调制器上。
    16 Nm (11.8 lbs-ft)
  14. 将右前制动管螺母安装到防抱死制动系统调制器上。
    16 Nm (11.8 lbs-ft)
  15. 从车辆底部拆下放油盘。
  16. 安装将前部主线束固定到左侧车架纵梁区域的夹子。
  17. 将电气连接器连接到防抱死制动系统调制器上。
  18. 安装将前部主线束固定到车身的黑色和白色夹子（2 个）。
  19. 安装将 G098 和 G099 固定到车身的螺栓。
    10 Nm (7.4 lbs-ft)
  20. 安装 12V 电池支架。请参阅支架 - 12V 电池（后轮驱动）（拆卸和更换）。
  21. 安装 12V 辅助电池，但请勿在此时连接电池负极端子。请参阅12V/低压电池（拆卸和更换）。
  22. 安装前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  23. 安装前备箱盖闩锁盖。请参阅盖板 - 前备箱盖闩锁（拆卸和更换）。
  24. 安装驾驶室进气槽。请参阅槽 - 驾驶室进气（拆卸和更换）。
  25. 重新连接 12V 电源。请参阅12V/低压电源（断开和连接）。
  26. 安装第二排座椅下部座垫。请参阅座椅座垫 - 下部 - 第二排（拆卸和更换）。
  27. 重新部署车辆固件。请参阅软件重新安装 - Toolbox。
  28. 排放整个制动系统的压力。请参阅制动液排放/冲洗。
  29. 使用Toolbox 3：
    1. 选择Actions选项卡，然后搜索 “刚度”。
    2. 选择 ODIN 例行程序TEST_BRAKE_X_STIFFNESS-TEST-SERVICESearch for routine in ToolboxIBST Stiffness Test - Service - BURNISHED/UNBURNISHEDChassisChassis / Brakes - Brake Stiffness Test，然后点击例行程序链接。
    3. 如果已更换制动片或制动盘，请在 “Action_Type” 下选择UNBURNISHED。否则请选择BURNISHED。
    4. 点击RUN，然后等待例行程序完成。
      Informational PurposesAn informational icon, calling your attention
      注
      测试期间，请勿踩下制动踏板。
  30. 安装前流线型护板。请参阅面板 - 流线型护板 - 前（拆卸和更换）。
  31. 安装所有轮毂。请参阅轮毂总成（拆卸和安装）。
  32. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  33. 将车辆驶离举升机。
  34. 进行道路测试，确保制动踏板触感及制动性能符合要求。
