支座和套管组件 - 后驱动单元 (3DU)(拆卸和更换)

校正代码 40012802 3.60 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 1137785-00-A 驱动单元套管拆卸和更换套件,Model 3

拆卸

  1. 拆下后轮驱动单元。请参阅驱动单元 - 后 (3DU)(拆卸和安装)
  2. 将驱动单元套管工具安装到后套管上。
    Informational PurposesAn informational icon, calling your attention
    拆卸前,标记好旧套管在后驱动单元主体上的位置,以便确定新套管的准确安装位置。
  3. 旋转止推垫圈上的螺母以拆下驱动单元上的套管。
  4. 分离套管工具,然后从驱动单元上拆下。

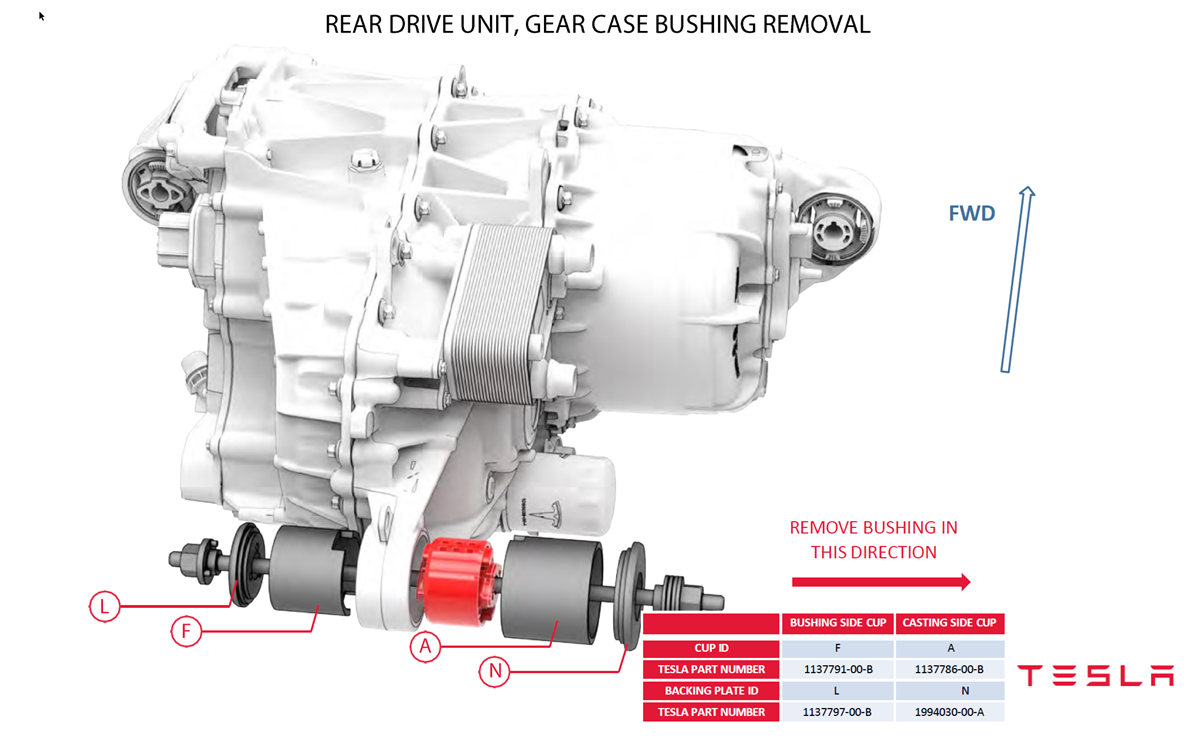

  5. 在右侧套管上安装套管拆卸工具。
    Informational PurposesAn informational icon, calling your attention
    装配专用工具时,使用如图所示的 "A"、"C" 和 "D" 罩帽。
  6. 将另一螺母固定在适当位置的同时,用扳手转动轴承侧套管拆卸工具螺母。
  7. 在套管已从驱动单元推出后,分离套管拆卸工具,然后将其从驱动单元上拆下。
  8. 拆下将左侧支座固定到后驱动单元的螺栓,然后将支座从后驱动单元上拆下。

安装

  1. 安装将左侧支座固定到后驱动单元的螺栓(紧固至 35 Nm,再转 55 度)。
  2. 在右侧套管上安装套管拆卸工具。
    Informational PurposesAn informational icon, calling your attention
    装配专用工具时,使用如图所示的 "A"、"C" 和 "D" 罩帽。
  3. 将另一螺母固定在适当位置的同时,用扳手转动轴承侧套管安装工具螺母。
  4. 安装套管工具,以套上新的套管。
  5. 旋转止推垫圈上的螺母以在驱动单元上套上新的套管。
  6. 分离套管工具,然后从驱动单元上拆下。
  7. 安装后轮驱动单元。请参阅驱动单元 - 后 (3DU)(拆卸和安装)
  8. 请参阅“定位要求”表,确定是否需要进行电动助力转向 (EPAS) 定位检查 (EC) 或四轮定位检查 (AC)。如果已执行,请作为一项单独的工项添加定位检查/调整。请参阅定位要求 - 悬架
