车门 - 后 - LH（拆卸和安装）
校正代码
10106501 0.18 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则不要堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
拆卸
- 打开 LH 后门，完全降下车窗。
- 将车间抹布推进撞销一半处，然后关闭车门，以便其依靠在车间抹布上。
- 打开 LH 前车门。
-

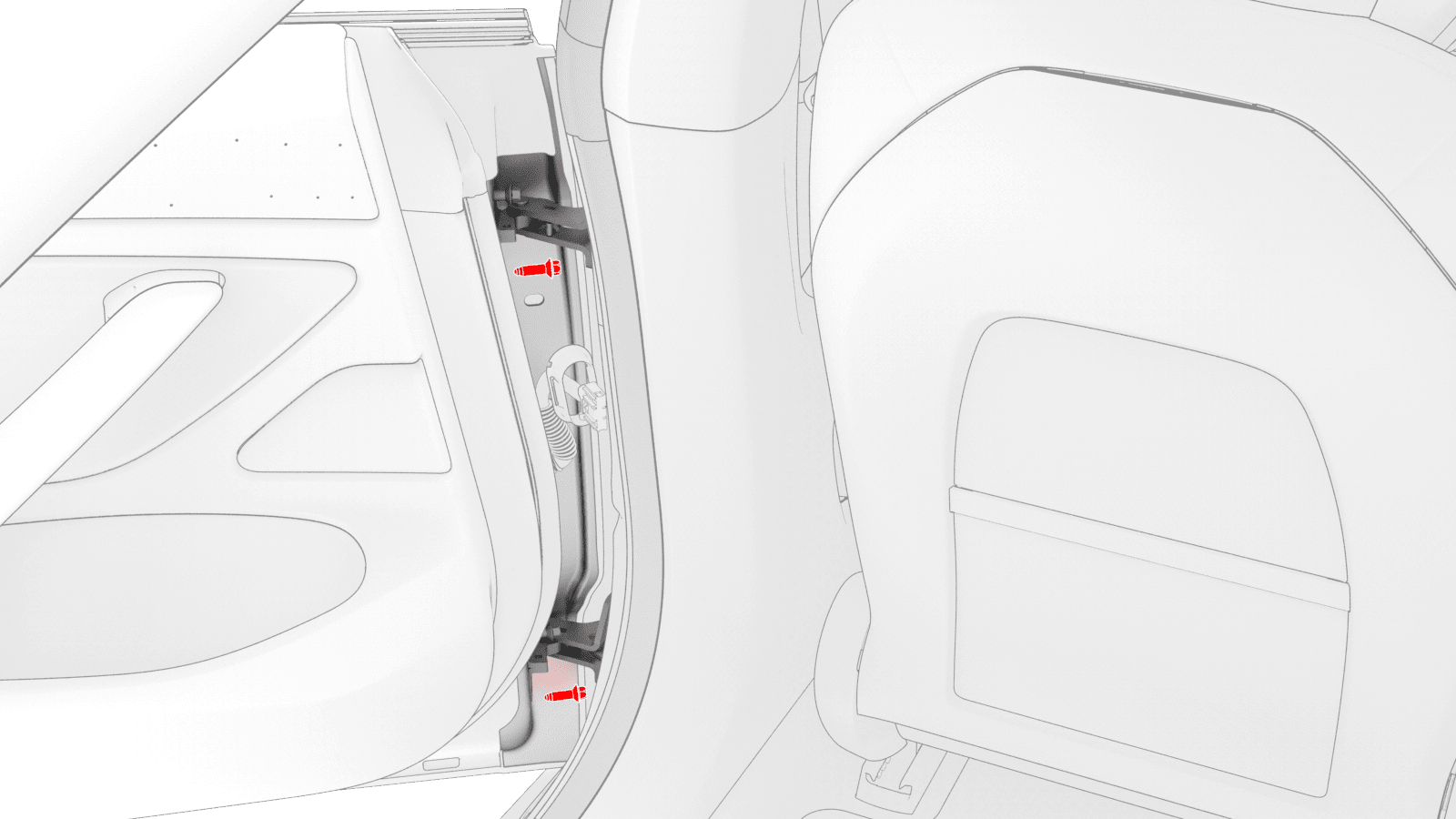

在 B 柱上，松开 LH 后门电气线束密封条的夹子 (x4)，将线束拉出 B 柱隔板。
- 将 LH 后门线束连接器拉出 B 柱，然后将线束塞入 LH 后门前部腔体中。
-
小心打开 LH 后门，然后关闭 LH 前门。
警告切勿让 LH 后门的前缘将线束或连接器撞到 B 柱。
-
断开 LH 后门电气线束，然后在 B 柱外将连接器转动 90 度，防止连接器掉回 B 柱内。
-
拆下将车门限位器固定到 B 柱的螺栓。
警告拧松车门限位器的螺栓，让车门能在开启极限范围以外自由摇动。 -
使用白板笔或胶带在车门上标记车门铰链的支座位置。
-
针对将 LH 后门固定到铰链的各铰链顶部螺栓，拧松约 5 毫米。
-
在助手的帮助下，拆下各铰链底部螺栓，使车门脱钩，然后将车门抬离车辆。
安装
-
确保已安装各车门铰链的顶部螺栓，螺栓头突出表面约 10 毫米。
- 在助手的帮助下，将 LH 后门降至车门铰链上，将顶部螺栓置入铰链中。
-
将各铰链的底部螺栓安装到车门内，并手动拧紧所有螺栓。
-
放置车门后，让铰链与白板笔或胶带标记处相对齐。
-
拧紧铰链螺栓。
24 Nm (17.7 lbs-ft)
-
安装将车门限位器固定到 B 柱的螺栓。
24 Nm (17.7 lbs-ft)
-
连接 LH 后门线束，将线束压到 LH 后门内侧。
- 打开 LH 前门，并关闭 LH 后门。
-
将 LH 后门电气线束连接器移入 B 柱孔内，将 LH 后门线束密封条压入 B 柱中，扣紧将密封条固定到 B 柱隔板的夹子 (x4)。
注确保 LH 后门线束密封条稳妥固定在 B 柱隔板上。
- 升高 LH 后车窗，将车间抹布从 LH 后门撞销中取出，然后关闭 LH 侧的两扇车门。
