软管 - 变流器入口 - 前驱动电机（带加热泵款）（拆卸和更换）

校正代码 18303312 3.42 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。注意：请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2023 年 8 月 29 日：更新了电子驻车制动 (EPB) 维护模式参考。
  • 2023 年 3 月 10 日：修复了错误。
警告
本程序为“草案”。虽已通过验证，但可能仍有“警告”和“注意”事项缺失。请遵守安全要求，处理或靠近高压系统和部件时，请谨慎操作。

拆卸

  1. 拆下将左侧门槛板下盖固定到车身的螺栓
    注
    4 个螺栓，10 毫米，5 Nm；松开 4 个盖子以便操作螺栓；新款车上的紧固件数量可能会有所不同
  2. 拆下将左侧门槛板下盖固定到轮拱内衬的夹子
    注
    4 个推拉式卡子
  3. 拆下左侧门槛板下盖
    注
    10 个卡子
  4. 拆下将右门槛板下盖固定到车身的螺栓
    注
    4 个螺栓，10 毫米，5 Nm；松开 4 个盖子以便操作螺栓；新款车上的紧固件数量可能会有所不同
  5. 拆下将右门槛板下盖固定到轮毂内衬的卡子
    注
    4 个推拉式卡子
  6. 拆下右门槛板下盖
    注
    10 个卡子
  7. 打开所有车门
    注
    如果车辆正在断电，请锁闭后车门以防意外锁闭
  8. 降下所有四个车窗
  9. 打开前备箱盖
  10. 拆卸后挡板
    注
    12 个卡子
  11. 拆卸驾驶室上部进气槽总成
    注
    3 个卡子，旧款车型可能配备 4 个卡子
  12. 将左前座椅向后移动
  13. 拆下左侧仪表板端盖
    注
    3 个卡子
  14. 拆下 A 柱左侧中部总成
    注
    1 个卡子，1 个锁片；松开上部卡子，然后向上拉动 A 柱中部以将其拆下
  15. 拆下左侧 A 柱下饰板卡子
    注
    1 个推拉式卡子
  16. 拆下 A 柱 LH 下部饰板
    注
    1 个卡子，2 个导片；向上拉动 A 柱后下部，松开卡子，然后向后拉动以松开地毯前部锁片
  17. 拆下用于固定左侧脚部空间盖板的螺钉和夹子
    注
    2 个推拉式卡子，1 个螺钉，T20，2.5 Nm
  18. 从左侧脚部空间盖板上拆下连接器，然后将其从车上拆下
    注
    3 个锁片，1 个以太网连接器，1 个地面照明灯连接器；对于亚太地区的车辆，还必须断开 ODII 连接器
  19. 拆卸左前脚垫
  20. 拆下左侧控制台侧面板毡毯
    注
    12 个卡子；使用饰板工具从后边缘开始松开上部卡子，然后拉动底部以松开剩余卡子
  21. 拆下将左侧前主毡毯固定到车辆的夹子
    注
    3 个夹子；新款车的夹子数量可能有所不同
  22. 将左侧前主驾驶室毡毯折叠到一旁，以便于检修
    注
    固定脚踏和泡沫块是地毯的一部分；从卡子上松开座椅线束，以便将地毯进一步向后折叠
  23. 拆下左侧前脚部空间高压电池螺栓
    注
    2 个螺栓，EP20，136 Nm
  24. 将右前座椅向后移动
  25. 拆卸仪表板右侧端盖
    注
    3 个卡子
  26. 拆卸右侧 A 柱中部总成
    注
    1 个卡子，1 个锁片；松开上部卡子，然后向上拉动 A 柱中部以将其拆下
  27. 拆下 RH A 柱下部饰板的夹子
    注
    1 个推拉式卡子
  28. 拆卸右侧 A 柱下饰板
    注
    1 个卡子，2 个导片；向上拉动 A 柱后下部，松开卡子，然后向后拉动以松开地毯前部锁片
  29. 拆下固定右侧脚部空间总成的夹子
    注
    4 个推拉式卡子
  30. 断开右侧脚部空间总成连接器，将其从车上拆下
    注
    2 个电气连接器
  31. 拆下 RH 前脚垫
  32. 拆卸中控台右侧面板处地毯
    注
    12 个卡子；使用饰板工具从后边缘开始松开上部卡子；拉动底部以便松开剩余卡子
  33. 拆下将右侧前主舱毡毯固定到脚部空间区域的夹子
    注
    3 个推拉式卡子；旧款车上的夹子数量可能不同
  34. 将右侧前主舱毡毯折叠到一旁，以便于检修
    注
    2 个卡子，提起中间件并将地毯向后拉动
  35. 拆下右前脚部空间高压电池螺栓
    注
    2 个螺栓，EP20，136 Nm
  36. 将右侧前座椅向前移动
  37. 前移左侧前座椅
  38. 将第二排脚垫从车辆上拆下
  39. 拆下第二排座椅座垫并断开线束
    注
    2 个锁片，2 个连接器；两个连接器都位于车辆左侧；向左按压锁片并松开座垫的前边缘；将座椅锁扣从检修孔中滑出
  40. 放倒 40 百分比座椅
    注
    保护座垫
  41. 拆下右侧承梁
    注
    1 个卡子，1个锁片；向外拉，然后稍稍向上拉动以便拆下
  42. 将承梁塑料支架从右侧拆下并弃用
    注
    2 个卡子；如果需要，从后面按住卡子，此支架可能会被承梁带出来。拆卸后弃置
  43. 立起 40 百分比座椅

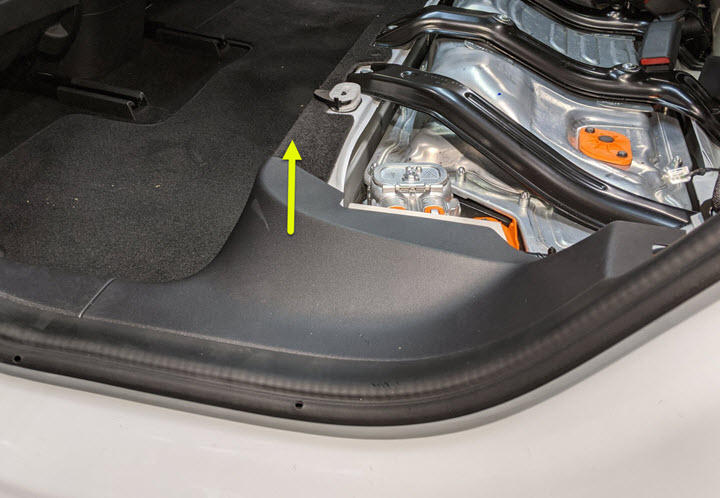

  44. 拆下右后门槛饰板
    注
    3 个卡子，1 个导片；向上拉动门槛饰板底角，以便松开 B 柱下部的卡子，然后将其拉离车身，从而拆下剩余卡子
  45. 放倒 60 座椅
    注
    保护座垫
  46. 拆下左侧承梁
    注
    1 个卡子，1个锁片；向外拉，然后稍稍向上拉动以便拆下
  47. 将承梁塑料支架从左侧拆下并弃用
    注
    2 个卡子；如果需要，从后面按住卡子，此支架可能会被承梁带出来。拆卸后弃置
  48. 将 60 座椅折叠至垂直位置
    注
    拆下座椅保护装置
  49. 拆下左侧后门槛饰板
    注
    3 个卡子，1 个导片；向上拉动门槛饰板底角，以便松开 B 柱下部的卡子，然后将其拉离车身，从而拆下剩余卡子
  50. 拆下将驾驶室后部主地毯固定到车辆的卡子
    注
    2 个推拉式卡子
  51. 拆下左侧后高压电池内侧螺栓
    注
    1 个螺栓，16 毫米，66 Nm；提起左侧后主毡毯以便检修
  52. 拆下右后高压电池内侧螺栓
    注
    1 个螺栓，16 毫米，66 Nm；提起左侧后主毡毯以便检修
  53. 放置轮挡，防止车辆移动
  54. 启用电子驻车制动 (EPB) 维护模式。请参阅 驻车制动 - 钳 - 后 - 左侧（释放）
  55. 通过中央显示器关闭车辆电源
    注
    操作如下：Controls > Safety & Security > Vehicle Power > Power Off
  56. 断开 12V 负极端子
    注
    1 个螺母，10 毫米，6 Nm；确保车辆处于驻车挡，温度控制系统关闭，断开 12V 电池之前车辆未充电
  57. 断开紧急响应回路
    注
    1 个连接器，松开锁片
  58. 取出口袋中的所有物品并确保未佩戴金属饰品
  59. 检查高压绝缘手套
    注
    每次使用前检查手套是否损坏
  60. 佩戴高压绝缘手套和皮质外手套
    注
    使用 Hioki 测试仪时，请务必佩戴电工保护手套
  61. 拆下将高压电池仓探针盖固定到高压电池仓盖板的螺栓
    注
    2 个五角螺栓，E10，6 Nm；拆下后弃用
  62. 将高压电池仓探针盖从高压电池仓盖板上拆下
  63. 确认无高压
    注
    操作高压部件时，务必佩戴个人防护装备（高压绝缘手套、护目镜），测量 B+ 至接地、B- 至接地、B+ 至 B- 的电压；如果电压大于 10V，则说明电池组触点开关未断开或熔焊；停止作业并联系维修工程部
  64. 检查高压电池仓探针盖垫片，然后将其放置在高压电池仓盖板上
    注
    确认未出现明显的损坏。可以重复使用密封件。
  65. 安装将高压电池仓探针盖固定到高压电池仓盖板的螺栓
    注
    2 个五角螺栓，E10，6 Nm；安装新的橡胶垫圈螺栓
  66. 拆下高压电池仓上的高压盖
    注
    1 个盖帽
  67. 拆下边缘支架
    注
    2 个螺栓，10 毫米，10 Nm，1 个夹子
  68. 拆下固定母排罩检修盖板的紧固件
    注
    1 个螺栓，10 毫米，9 Nm
  69. 拆卸将充电接口母排固定到高压接头的螺栓
    注
    2 个螺栓，10 毫米，9 Nm
  70. 抬起充电接口母排连接器，从高压接头上拆下
    注
    4 个导片；来回轻轻晃动铝连接器外壳，以便于拆下
  71. 拆卸将高压电池仓左侧内纵梁固定到高压电池仓盖板的螺栓
    注
    2 个螺栓，T40，24 Nm
  72. 拆卸将高压电池仓右侧内纵梁固定到高压电池仓盖板的螺栓
    注
    2 个螺栓，T40，24 Nm
  73. 拆下高压电池仓 12V 盖。
    注
    1 个盖帽
  74. 断开高压控制器逻辑连接器，然后安装逻辑盖
    注
    1 个连接器，1 个盖子；松开锁片，然后向下推动把手以松开连接器
  75. 拆下将直流-直流接地母排固定到高压电池的螺母
    注
    1 个耐落螺母，13 毫米，9 Nm；拆下后弃用螺母
  76. 拆下将直流-直流接地母排固定到车身的螺栓
    注
    1 个螺栓，12 毫米，20 Nm
  77. 拆卸直流-直流接地母排
  78. 将 12V 正极输出盖从功率转换系统电缆上拆下
    注
    1 个盖
  79. 将用于固定 12V 正极输出的螺母从功率转换系统电缆上拆下，并将电缆移至一旁
    注
    1 个自锁螺母，13 毫米，15 Nm；拆下后弃用螺母
  80. 关闭所有四个车门
    注
    确保所有车门都已上锁，以防车辆断电时意外锁闭
  81. 将车辆推上举升机
    注
    建议请助手帮忙；请注意，只能以非常慢的速度将车辆安全地推动一小段距离
  82. 升起并支撑车辆
    注
    拆下车身塞并将 M3 举升机垫适配器安装到指定位置
  83. 完全升起车辆，然后将举升机降低至锁止位
    注
    将车辆置于适宜的作业高度；务必在听到两侧清晰的锁止声后再降下，否则车辆可能会发生侧倾；确认车门周围没有物体
  84. 拆卸用于固定前流线型护板的外侧紧固件
    注
    9 个螺栓，10 毫米，5 Nm
  85. 拆下剩余螺母，然后将前流线型护板从车辆上拆下
    注
    2 个螺母，15 毫米，5 Nm
  86. 拆下将左侧和右侧前轮拱内衬固定到前滑板的夹子
    注
    2 个推拉式卡子
  87. 拆卸固定前车底护板的螺栓
    注
    4 个螺栓，E10，13 Nm
  88. 将滑板从高压电池上拆下
  89. 拆下将 FDU 高压线束固定到 FDU 的螺栓
    注
    1 个螺栓，10 mm ，10 Nm
  90. 断开 FDU 高压线束连接器
    注
    1 个卡子；松开锁片并向上旋转解锁杆以分开连接器；请勿强行提起解锁杆；确保前驱动电机高压接头上的对准锁片未损坏
  91. 从 FDU 上拆下 FDU 高压线束连接器并移到一旁
    注
    1 个连接器
  92. 拆下将 FDU 接地带固定到高压电池的螺栓
    注
    1 个螺栓，10 mm ，10 Nm
  93. 从 FDU 上拆下 FDU 接地带线束夹
    注
    1 个夹子
  94. 断开高压电池上的两个交流压缩机高压线束连接器
    注
    2 个锁定连接器，2 级锁定连接器；将红色锁片拉离连接器以分离该锁片，然后按住绿色锁片以松开
  95. 拆下将左侧前轮拱内衬固定到左侧门槛板的推拉式夹
    注
    1 个推拉式卡子
  96. 拆下将右前轮毂内衬固定到右门槛板的推拉式卡子
    注
    1 个推拉式卡子
  97. 使用弹力带拉回左侧前轮拱内衬
    注
    固定到副车架
  98. 使用弹力带拉回右前轮毂内衬
    注
    固定到副车架
  99. 在高压电池右侧前侧的下方放置冷却液排放容器
  100. 从 FDU 逆变器入口软管上断开 PT 回路管
    注
    2 个夹子，2 个塞子；位于高压电池右侧前侧的下部软管；塞住软管两端
  101. 断开 PT 供给管，然后塞住软管两端
    注
    2 个夹子，2 个塞子；位于高压电池右侧前侧的上部软管
  102. 在高压电池左前侧下方放置冷却液排放容器
  103. 将高压电池回流管从高压电池软管上断开
    注
    2 个夹子，2 个塞子；位于高压电池左侧前侧
  104. 在高压电池前歧管软管下方放置冷却液排放容器
  105. 将高压电池前歧管软管从车身上松开
    注
    1 个夹子
  106. 断开高压电池前歧管软管，然后塞住软管两端
    注
    1 个弹簧夹，2 个塞子
  107. 将冷却液排放容器从车辆下方移走
  108. 拆卸中间流线型护板
    注
    13 个螺栓，10 毫米，5 Nm
  109. 松开将冷却液软管固定到左侧剪力板的夹子
    注
    2 个树形卡扣夹
  110. 将左侧软管卡子从电池外壳后滑板上松开
    注
    2 个卡子；旧款车上的卡子数量可能不同
  111. 将右侧软管卡子从电池外壳后滑板上松开
    注
    2 个树形卡扣夹
  112. 松开将冷却液软管固定到右侧剪力板的卡子
    注
    2 个树形卡扣夹
  113. 拆下用于固定高压电池外壳后滑板的下部螺栓
    注
    2 个螺栓，EP10，13 Nm；较早的 VIN 可能配备更多紧固件
  114. 拆下用于固定高压电池外壳后部滑板的上部螺母
    注
    1 个螺母，10 毫米，13 Nm；早期生产车辆上的紧固件数量可能会有所不同
  115. 拆下用于固定高压电池外壳后部滑板的上部螺栓
    注
    4 个螺栓，13 毫米，35 Nm
  116. 拆下高压电池外壳后滑板
  117. 将冷却液排放容器放在高压电池左侧后侧下方
  118. 从高压电池左侧后侧断开 RDU 逆变器入口管
    注
    1 个弹簧夹，2 个塞子；堵住高压电池和软管
  119. 在高压电池右后侧下方放置冷却液排放容器
  120. 断开 RDU 出口软管与 PT 回路管的连接，然后塞住软管两端
    注
    1 个弹簧夹，2 个塞子；位于高压电池右侧后侧的下部软管；必要时用车间抹布清理残留冷却液
  121. 从高压电池右侧后侧断开 PT 供给管
    注
    1 个弹簧夹，1 个塞子；塞住高压电池侧，让冷却液软管完全排空
  122. 从车辆下方取走冷却液排放容器
  123. 从高压电池上拆下 RDU 高压电缆支架
    注
    1 个螺母，10 毫米，10 Nm；紧固件数量可能会有所不同
  124. 断开后驱动电机高压电缆与高压电池的连接
    注
    1 个连接器；松开锁片并向上旋转释放杆以分开连接器；请勿强行提起释放杆；确保后驱动电机接头上的对准锁片未损坏
  125. 支撑后副车架前部
  126. 拆下固定左侧剪切板的小号紧固件
    注
    2 个螺栓，13 毫米，35 Nm
  127. 拆卸右侧剪力板的小号紧固件
    注
    2 个螺栓，13 毫米，35 Nm
  128. 拆下将右侧剪力板和副车架固定到车身的大号螺栓，然后拆下剪力板
    注
    1 个螺栓，21 毫米，128 Nm；在后续步骤中弃用
  129. 用手拧紧将副车架右侧固定到车身的螺栓
    注
    1 个螺栓，21 毫米，128 Nm
  130. 拆下将左侧剪力板和副框架固定到车身的大号螺栓，然后拆下剪力板
    注
    1 个螺栓，21 毫米，128 Nm；在后续步骤中弃用
  131. 用手拧紧将副车架左侧固定到车身的螺栓
    注
    1 个螺栓，21 毫米，128 Nm
  132. 将支撑架从车辆下方移走
  133. 将高压电池工作台放置入位，然后降下车辆以支撑高压电池
    注
    建议请他人协助；对齐工作台，以便通过电池工作台的开口接触高压电池的中间 4 个螺栓；使用操作台上倾角可调的千斤顶调节电池操作台的最终位置
  134. 拆下固定高压电池中间滑盖的中间螺栓
    注
    4 个螺栓，EP14，34 Nm
  135. 拆下将右侧前支架固定到车辆的螺栓
    注
    4 个螺栓，16 毫米，110 Nm
  136. 拆下将左前支架固定到车辆的螺栓
    注
    4 个螺栓，16 毫米，110 Nm
  137. 拆下将高压电池固定到车辆的左侧螺栓
    注
    8 个螺栓，13 毫米，35 Nm
  138. 拆下将高压电池固定到车辆的右侧螺栓
    注
    8 个螺栓，13 毫米，35 Nm
  139. 将车辆升离高压电池
    注
    建议寻求他人协助
  140. 将高压电池仓外围密封件从高压电池组上拆下
    注
    从车辆上拆下高压电池后必须将密封件弃用
  141. 从高压电池右侧拆下 PT 供给管。
    注
    5 个卡子，上部软管位置；取下软管两端的塞子，弃用时将冷却液完全排空

安装

  1. 将 PT 供给管安装到高压电池右侧
    注
    5 个夹子，上部软管位置
  2. 将高压电池仓外围密封件安装到高压电池组上
    注
    此密封件为一次性物品，每次从车辆上拆下高压电池组或将其安装到新的高压电池组（如果未配备）上时，都应更换该密封件
  3. 安装高压电池校准杆
    注
    2 个杆；到车辆前侧的车身；2 个杆；到高压电池仓附近的电池
  4. 将车辆下降到高压电池上并对齐孔洞
    注
    建议寻求他人协助；使用校准杆；确保冷却液软管不会卡在校准杆上；注意请勿损坏高压电缆；请勿将车辆完全降到电池上（这将有助于安装电池螺栓）
  5. 预装将高压电池固定到车辆的右侧螺栓并用手拧紧
    注
    8 个螺栓，13 毫米，35 Nm
  6. 预装将高压电池固定到车辆的左侧螺栓并用手拧紧
    注
    8 个螺栓，13 毫米，35 Nm
  7. 拆下高压电池前部校准杆
    注
    2 个杆
  8. 安装将右侧前支架固定到车辆的螺栓并用手拧紧
    注
    4 个螺栓，16 毫米，110 Nm；将在后续步骤中紧固
  9. 安装将左前支架固定到车辆的螺栓并用手拧紧
    注
    4 个螺栓，16 毫米，110 Nm；将在后续步骤中紧固
  10. 安装固定高压电池中间滑盖的中间螺栓并用手拧紧
    注
    4 个螺栓，EP14，34 Nm；在后续步骤紧固
  11. 打开左侧后车门
    注
    在该区域操作时请小心，切勿损坏任何组件
  12. 从左侧后高压电池内部螺栓位置拆下高压电池校准杆
    注
    1 个杆
  13. 安装左侧后高压电池内部螺栓并用手拧紧
    注
    1 个螺栓，16 毫米，66 Nm；在后续步骤中拧紧；必要时提起左侧后主毡毯以便检修
  14. 关闭 LH 后车门
    注
    请勿锁定
  15. 打开左侧前车门
    注
    在该区域操作时请小心，切勿损坏任何组件
  16. 安装左侧前脚部空间高压电池螺栓并用手拧紧
    注
    2 个螺栓，EP20，136 Nm；将在后续步骤中紧固
  17. 关闭左侧前车门
    注
    请勿锁定
  18. 打开右后车门
    注
    在该区域操作时请小心，切勿损坏任何组件
  19. 从右侧后高压电池内部螺栓位置拆下高压电池校准杆
    注
    1 个杆
  20. 安装高压电池右后内部螺栓并用手拧紧
    注
    1 个螺栓，16 毫米，66 Nm；在后续步骤中拧紧；必要时提起左侧后主毡毯以便检修
  21. 关闭右后车门
    注
    请勿锁定
  22. 打开右前车门
    注
    在该区域操作时请小心，切勿损坏任何组件
  23. 安装右前脚部空间高压电池螺栓并用手拧紧
    注
    2 个螺栓，EP20，136 Nm；将在后续步骤中紧固
  24. 关闭右侧前车门
    注
    请勿锁定
  25. 将车辆完全降到电池组上
    注
    建议寻求他人协助
  26. 拧紧将高压电池固定到车辆的右侧螺栓
    注
    8 个螺栓，13 毫米，35 Nm
  27. 紧固将高压电池固定到车辆的左侧螺栓
    注
    8 个螺栓，13 毫米，35 Nm
  28. 拧紧将右侧前支架固定到车辆的螺栓
    注
    4 个螺栓，16 毫米，110 Nm
  29. 紧固将左前支架固定到车辆的螺栓
    注
    4 个螺栓，16 毫米，110 Nm
  30. 紧固用于固定高压电池中间滑盖的中间螺栓
    注
    4 个螺栓，EP14，34 Nm
  31. 升起车辆，然后降至锁止位，从车辆下方取走电池工作台
    注
    建议寻求他人协助；将车辆设置到适宜的作业高度；务必在听到两侧的锁发出清晰的锁止声之后再降下，否则车辆可能会发生侧倾
  32. 支撑后副车架前部
  33. 拆下将后副车架左侧固定到车身的螺栓
    注
    1 个螺栓，21 毫米，130 Nm；拆下后弃用
  34. 将螺栓和剪力板安装到后副车架左侧并手动拧紧
    注
    1 个螺栓，21 毫米，130 Nm；安装新螺栓；在后续步骤中拧紧
  35. 安装将左侧剪力板固定到高压电池的螺栓并用手拧紧
    注
    2 个螺栓，13 毫米，35 Nm
  36. 拆下将后副车架右侧固定到车身的螺栓
    注
    1 个螺栓，21 毫米，130 Nm；拆下后弃用
  37. 将右侧前螺栓和剪力板安装到后副框架并用手拧紧
    注
    1 个螺栓，21 毫米，130 Nm；安装新螺栓；在后续步骤中拧紧
  38. 安装将右侧剪力板固定到高压电池的螺栓并用手拧紧
    注
    2 个螺栓，13 毫米，35 Nm
  39. 紧固将剪力板固定到车辆的螺栓
    注
    4 个螺栓，13 毫米，35 Nm
  40. 拧紧将副框架和左侧剪力板固定到车身的螺栓
    注
    1 个前螺栓，21 毫米，130 Nm；紧固后标记螺栓
  41. 紧固将副车架和右侧剪力板固定到车身的螺栓
    注
    1 个前螺栓，21 毫米，130 Nm；紧固后标记螺栓
  42. 将支撑架从车辆下方移走
  43. 将后驱动电机高压电缆连接到高压电池
    注
    1 个连接器；确保在固定连接器前，连接器锁与连接器呈 90 度角；一只手支撑连接器，另一只手锁定锁片。安装后，确认闩锁未损坏且完全固定在锁止位置
  44. 将 RDU 高压电缆支架安装到高压电池
    注
    1 个螺母，10 毫米，10 Nm；紧固件数量可能会有所不同
  45. 在高压电池右后侧下方放置冷却液排放容器
  46. 将 PT 供给管安装到高压电池右侧后侧
    注
    执行推拉推测试，确保软管完全就位。请勿晃动软管连接点。
  47. 拆下软管塞并将 RDU 出口软管连接到 PT 回路管
    注
    1 个弹簧夹，2 个塞子；进行推拉推测试以确保软管完全接合；必要时用车间毛巾清理残留冷却液
  48. 将冷却液排放容器放在高压电池左侧后侧下方
  49. 拆下塞子并将 RDU 逆变器入口软管连接到高压电池左侧后部
    注
    1 个弹簧夹；进行推拉推测试以确保软管完全接合
  50. 从车辆下方取走冷却液排放容器
  51. 将高压电池外壳后滑板放置到高压电池上以便安装
    注
    如有需要建议寻求协助
  52. 安装并手动拧紧用于固定高压电池外壳后车底护板的上部螺栓
    注
    4 个螺栓，13 毫米，35 Nm；在后续步骤中紧固
  53. 安装并手动拧紧用于固定高压电池外壳后车底护板的上部螺母
    注
    1 个螺母，10 毫米，13 Nm；在后续步骤中紧固
  54. 安装用于固定高压电池外壳后滑板的下部螺栓
    注
    2 个螺栓，EP10，13 Nm；较早的 VIN 可能配备更多螺栓
  55. 紧固将高压电池外壳后车底护板固定到车辆的螺栓
    注
    4 个螺栓，13 毫米，35 Nm
  56. 紧固用于固定高压电池外壳后车底护板的上部螺母
    注
    1 个螺母，10 毫米，13 Nm
  57. 安装将冷却液软管固定到右侧剪力板的夹子
    注
    2 个树形卡扣夹
  58. 将右侧软管卡子安装到高压电池外壳后滑板
    注
    2 个树形卡扣夹
  59. 将左侧软管卡子安装到高压电池外壳后滑板
    注
    2 个卡子；旧款车上的卡子数量可能不同
  60. 安装将冷却液软管固定到左侧剪力板的卡子
    注
    2 个树形卡扣夹
  61. 在中间流线型护板螺栓上涂抹 Loctite 222，然后安装中间流线型护板
    注
    13 个螺栓，10 毫米，5 Nm
  62. 在高压电池左前侧下方放置冷却液排放容器
  63. 取下塞子，然后连接高压电池回流管
    注
    2 个夹子，2 个塞子；进行推拉推测试以确保软管完全接合
  64. 在高压电池前歧管软管下方放置冷却液排放容器
  65. 取下塞子，然后连接高压电池前歧管软管
    注
    1 个弹簧夹，2 个塞子；进行推拉推测试以确保软管完全接合
  66. 将高压电池前歧管软管固定到车身
    注
    1 个筒形夹
  67. 在高压电池右侧前侧的下方放置冷却液排放容器
  68. 拆下塞子并连接 PT 供给管
    注
    2 个夹子，1 个塞子；进行推拉测试以确认软管已完全接合
  69. 取下塞子，然后连接动力总成回流管
    注
    2 个夹子，2 个塞子；进行推拉推测试以确保软管完全接合
  70. 从弹力带上松开右侧前轮拱内衬
    注
    将弹力带从车辆上拆下
  71. 将左前轮毂内衬从弹力带上松开
    注
    将弹力带从车辆上拆下
  72. 安装将左侧前轮拱内衬固定到左侧前门槛板的推拉式夹
    注
    1 个推拉式卡子
  73. 安装将右侧前轮拱内衬固定到右侧门槛板的夹子
    注
    1 个推拉式卡子
  74. 连接高压电池上的两个交流压缩机高压线束连接器
    注
    2 个锁定连接器，2 级锁定连接器；当连接器就位并发出清晰的锁止声后，将第二个锁按向连接器以将其接合
  75. 将 FDU 接地带和螺栓安装到高压电池
    注
    1 个螺栓，10 mm ，10 Nm
  76. 将 FDU 接地带线束夹安装到 FDU 上
    注
    1 个夹子
  77. 将 FDU 高压线束连接器安装到 FDU 上
    注
    1 个连接器；确保连接器安装在前驱动电机歧管上较远的距离，以使歧管对齐齿接触到连接器杆
  78. 连接 FDU 高压线束连接器并锁定释放杆
    注
    1 个卡子；释放杆旋转入位时，轻轻按压连接器；将释放杆缓慢移至关闭位置，确保释放杆的轮齿与歧管轮齿相吻合；完全就位后，歧管和连接器之间会存在非常小的间隙
  79. 安装将 FDU 高压线束固定到 FDU 的螺栓
    注
    1 个螺栓，10 mm ，10 Nm
  80. 将前车底护板安装到高压电池上
    注
    2 个锁片；将锁片滑到高压电池前部
  81. 安装将前车底护板固定到高压电池的螺栓
    注
    4 个螺栓，E10，13 Nm
  82. 安装将左侧和右侧前轮拱内衬固定到前滑板的夹子
    注
    2 个推拉式卡子
  83. 将前流线型护板放置到车辆上，然后安装螺母
    注
    2 个螺母，15 毫米，5 Nm
  84. 在前流线型护板螺栓上涂抹 Loctite 222，然后将外侧紧固件安装到前流线型护板上
    注
    9 个螺栓，10 毫米，5 Nm
  85. 完全降下车辆，然后将举升架臂从车辆处移开
    注
    将 M3 举升机适配器从车身上拆下，然后安装车身塞
  86. 将车辆推离举升机
    注
    建议请助手帮忙；请注意，只能以非常慢的速度将车辆安全地推动一小段距离
  87. 打开所有四个车门
  88. 在功率转换系统电缆上安装 12V 正极输出，然后紧固将其固定住的螺母
    注
    1 个螺母，13 毫米，9 Nm；安装新螺母；紧固后标记螺母；确保橡胶套未被压在电缆末端与直通件之间
  89. 安装 12V 正极输出盖
    注
    1 个盖
  90. 安装直流-直流接地母排
  91. 安装将直流-直流接地母排固定到车身的螺栓
    注
    1 个螺栓，12 毫米，20 Nm
  92. 安装将直流-直流接地母排固定到高压电池的螺母
    注
    1 个自锁螺母，13 毫米，9 Nm；安装新自锁螺母
  93. 拆卸逻辑盖，然后连接高压控制器逻辑连接器
    注
    1 个连接器，1 个盖子；对齐连接器，然后将把手拉至锁定位置以使连接器完全就位
  94. 安装高压电池仓 12V 盖
    注
    1 个盖帽
  95. 安装将高压电池仓右侧内纵梁固定到高压电池仓盖板的螺栓
    注
    2 个螺栓，T40，24 Nm
  96. 安装将高压电池仓左侧内纵梁固定到高压电池仓盖板的螺栓
    注
    2 个螺栓，T40，24 Nm
  97. 清除母排高压连接器接触表面上残留的导电膏
    注
    清除 Penetrox 后等待风干 1 分钟；重新使用母排期间，需要清理高压连接器
  98. 清除高压连接器接触面残留的 Penetrox
    注
    清理导电膏后风干 1 分钟；新母排的高压连接器已预涂导电膏
  99. 将 Penetrox 涂抹到高压连接器接头上
    注
    在两条引线的任一侧涂抹两滴直径约为 5 毫米的 Penetrox A-13；均匀铺开，确认已完全覆盖接触面
  100. 将充电接口母排连接器放置到高压接头上
    注
    4 个导片；建议寻求他人协助；将母排总成后端向上移动，以便安装；如果需要过大的力来固定母排，则母排可能已弯曲。检查母排是否损坏，必要时更换
  101. 安装固定充电接口母排高压接头的螺栓
    注
    2 个螺栓，10 毫米，9 Nm
  102. 安装边缘支架
    注
    2 个螺栓，10 毫米，10 Nm，1 个夹子
  103. 检查高压绝缘手套
    注
    每次使用前检查手套是否损坏
  104. 佩戴高压绝缘手套和皮质外手套
    注
    使用 Hioki 测试仪时，请务必佩戴电工保护手套
  105. 在高压母排引线至螺栓头的高压接头处执行 Hioki 电阻测试
    注
    2 个高压接头；可接受的电阻值为 0.050 毫欧（50 微欧）至 0.195 毫欧（195 微欧）。如果电阻值高于 0.195 毫欧（195 微欧），说明高压接头电阻过大。拆下紧固件，使用异丙醇清洁接触区域，重新安装紧固件，再次测试。如果电阻值低于 0.050 毫欧（50 微欧），请重新放置探针并再次测量。如果电阻值反复在 0.00 毫欧 至 0.050 毫欧（50 微欧）之间变化，表明已通过 Hioki 测试，可执行下一步骤
  106. 脱掉高压绝缘手套
  107. 安装固定母排罩检修盖板的紧固件
    注
    1 个螺栓，10 毫米，9 Nm
  108. 将高压盖安装到高压电池仓上
    注
    1 个盖帽
  109. 拧紧左侧后高压电池内部螺栓
    注
    1 个螺栓，16 毫米，66 Nm；必要时提起左侧后主毡毯以便检修
  110. 紧固高压电池右后内部螺栓
    注
    1 个螺栓，16 毫米，66 Nm；必要时提起右后主地毯以便检修
  111. 安装夹子，然后将固定驾驶室后部主地毯的 Velcro 固定到车辆
    注
    2 个推拉式卡子
  112. 安装左侧后门槛饰板
    注
    3 个卡子，1 个导片；将导片与槽口对齐；先对齐卡子，然后将其向下推动以便安装；确保密封件覆盖住饰板。新款车可能未配备金属支架，饰件底部可能有泡沫嵌件
  113. 安装右侧后门槛饰板
    注
    3 个夹子，1 个导片；将导片与槽口对齐；先对齐夹子，然后将其向下推动以便安装；确保密封件覆盖住饰板
  114. 拆下冷却液罐罐盖
  115. 将空的冷却液容器放入前部储物区域
  116. 向容器中加注至少 15L 冷却液
  117. 将注满冷却液的容器放入前部储物区域
  118. 将重新加注工具盖安装到冷却液罐总成上
  119. 设置冷却液重新加注工具
    注
    确认加注工具上的所有阀门都处于关闭位置，为便于理解，请参阅图片
  120. 将真空重新加注软管安装到冷却液罐上的重新加注盖板中
    注
    执行推拉推测试，确保软管完全就位
  121. 将重新加注软管放置到已注满冷却液的容器内
    注
    确保软管末端完全浸入冷却液
  122. 将溢流软管放入空容器中
  123. 将车间用供气装置连接到冷却液重新加注工具
    注
    如果尚未这样做，请确认加注阀是否设置为关闭
  124. 打开进气阀进行抽真空，真空表趋于稳定后，关紧阀门
    注
    真空表大体上趋于稳定（-27 到 -24 inHg 或 -70 到 -60 cmHg）。阀门关闭后，真空不应该下降
  125. 缓慢地打开重新加注阀，使冷却液流入系统
    注
    在整个过程中，确保加注软管的末端完全浸入
  126. 一旦真空表读数为零，请关闭重新加注阀
  127. 将车间用供气装置从冷却液重新加注工具上断开
  128. 将冷却液重新加注软管从冷却液容器上拆下
  129. 将冷却液溢流软管从冷却液容器上拆下
  130. 将真空重新加注软管从冷却液罐上的重新加注盖上拆下
  131. 将重新加注工具盖从冷却液罐总成上拆下
  132. 将冷却液重新加注工具从车辆上拆下
  133. 移走前备箱区域内的两个冷却液容器
  134. 连接紧急响应回路
    注
    1 个连接器，接合锁片，先连接紧急响应回路，再连接 12V 电池，以免损坏车载电脑
  135. 连接 12V 负极端子
    注
    1 个螺母，10 毫米，6 Nm
  136. 长按驻车按钮以退出电子驻车制动 (EPB) 维护模式
    注
    如有必要，可移走轮挡
  137. 通过“维护模式”或 Toolbox 执行以下例行程序（请参阅0005 - 维护模式）： PROC_VCFRONT_X_STOP-THERMAL-FILL-DRAINvia Service Mode:
    • Thermal ➜ Actions ➜ Stop Thermal Fill/Drain
    • Thermal ➜ Coolant System ➜ Stop Coolant Fill/Drain
    • Thermal ➜ Refrigerant System ➜ Stop Refrigerant Fill/Drain
    via Service Mode Plus:
    • Drive Inverter ➜ Front Drive Inverter Replacement ➜ Stop Fluid Fill/Drain
    • Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Stop Fluid Fill/Drain
    • Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Stop Fluid Fill/Drain
    • Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Stop Fluid Fill/Drain
    • Drive Unit ➜ Front Drive Unit Replacement ➜ Stop Coolant Fill/Drain
    • Drive Unit ➜ Rear Drive Unit Replacement ➜ Stop Coolant Fill/Drain
    via Toolbox:(link)
    注
    完成后，点击右上角的 "X" 关闭窗口
  138. 通过“维护模式”或 Toolbox 执行以下例行程序（请参阅0005 - 维护模式）： TEST_VCFRONT_X_THERMAL-COOLANT-AIR-PURGEvia Service Mode:
    • Thermal ➜ Actions ➜ Coolant Purge Stop or Coolant Purge Start
    • Thermal ➜ Coolant System ➜ Coolant Purge Start
    via Service Mode Plus:
    • Drive Inverter ➜ Front Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Unit ➜ Front Drive Unit Replacement ➜ Coolant Air Purge
    • Drive Unit ➜ Rear Drive Unit Replacement ➜ Coolant Air Purge
    via Toolbox:(link)
    注
    确保车辆未处于行驶状态；尽管出现停止消息，但计划仍在运行；将听到冷却液泵的声音，测试持续约 10 分钟。 在“维护模式增强版”中（请参阅维护模式增强版），可通过CAN Viewer子菜单监测冷却液泵速度。 怠速 = ~1500 RPM，测试速度将在 3500-6500 RPM 之间变化，并在串联和并联之间启动阀门；将车辆转入行驶状态可停止此例程，如果速度徘徊在 7000 RPM 左右，则说明液泵存在气锁状况，再次执行真空充注；继续添加冷却液并进行清除，直至冷却液液位介于冷却液罐上的 NOM 与 MAX 线之间；完成后，选择窗口右上角的“X”关闭
  139. 检查冷却液液位，按要求加注
    注
    确保液位位于 Max 线处
  140. 安装冷却液罐罐盖
  141. 通过“维护模式”或 Toolbox 执行以下例行程序（请参阅0005 - 维护模式）： TEST-SELF_VCFRONT_X_THERMAL-PERFORMANCEvia Service Mode:Thermal ➜ Actions ➜ Test Thermal Performancevia Service Mode Plus:
    • Drive Inverter ➜ Front Drive Inverter Replacement ➜ Thermal System Test
    • Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Thermal System Test
    • Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Thermal System Test
    • Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Thermal System Test
    • Drive Unit ➜ Front Drive Unit Replacement ➜ Thermal System Test
    • Drive Unit ➜ Rear Drive Unit Replacement ➜ Thermal System Test
    via Toolbox:(link)
    注
    完成后，点击右上角的 "X" 关闭窗口。
  142. 安装驾驶室上部进气槽总成
    注
    3 个卡子，旧款车型可能配备 4 个卡子
  143. 安装后挡板
    注
    12 个卡子；如果有切断回路标签，分开此标签并确保安装挡板后此标签仍可见；往后的版本可能没有标签
  144. 关闭前备箱盖
  145. 放倒 60 座椅
    注
    根据需要保护座垫
  146. 将新的承梁塑料支架安装到左侧承梁上
    注
    2 个锁片；安装新承梁支架
  147. 安装左侧承梁
    注
    1 个卡子，1 个锁片；对齐底部锁片，然后向内推动以便安装
  148. 将 60 座椅折叠至垂直位置
    注
    拆卸座垫保护装置
  149. 放倒 40 百分比座椅
    注
    根据需要保护座垫
  150. 将新承梁塑料支架安装到右侧承梁上
    注
    2 个锁片；安装新承梁支架
  151. 安装右侧承梁
    注
    1 个卡子，1 个锁片；对齐底部锁片，然后向内推动以便安装
  152. 立起 40 百分比座椅
    注
    拆卸座垫保护装置
  153. 连接第二排座垫线束，然后安装第二排座椅座垫
    注
    2 个连接器；两个连接器均位于车辆左侧；将座椅安全带卡扣插入孔中；向内滑动座垫，然后将前导片与锁片对齐；借助推拉测试确保座垫完全就位
  154. 将第二排脚垫安装到车辆上
  155. 后移右侧前座椅
  156. 拧紧右侧前脚部空间高压电池螺栓
    注
    2 个螺栓，EP20，136 Nm
  157. 将右侧前主舱毡毯折叠回原位
    注
    向下移动前边缘并向上滑动后部以方便定位；将座椅线束安装到夹子中
  158. 安装将右侧前主驾驶室毡毯固定到脚部空间区域的夹子
    注
    4 个推拉式卡子；旧款车上的卡子数量可能不同
  159. 安装右侧控制台侧面板毡毯
    注
    1 个锁片，12 个卡子；放置侧面板并对齐前部锁片。从前向后推动中控台面板
  160. 安装右侧前脚垫
  161. 安装 A 柱 RH 下部饰板
    注
    1 个夹子，2 个导片；对齐 2 个前部锁片，然后将卡槽对齐线束支架，接着推动后端夹子，以便固定 B 柱下部
  162. 安装右侧 A 柱下饰板夹
    注
    1 个推拉式卡子
  163. 安装 A 柱右侧中部总成
    注
    1 个夹子，1 个锁片；对齐底部锁片，然后推动顶部夹子，完全就位中部 A 柱；确保密封件位于饰板顶部
  164. 安装右侧仪表板 (RH IP) 端盖
    注
    3 个卡子
  165. 将左前座椅向后移动
  166. 紧固左前脚部空间高压电池螺栓
    注
    2 个螺栓，EP20，136 Nm
  167. 将左侧前主驾驶室毡毯折叠回原位
    注
    向下移动前边缘并向上滑动后部以方便定位，将座椅线束安装到夹子中
  168. 安装将驾驶室左侧前主毡毯固定到车辆的夹子
    注
    3 个推拉式卡子；新款车的卡子数量可能有所不同
  169. 安装中控台左侧面板处地毯
    注
    1 个锁片，12 个卡子；放置侧面板并对齐前部锁片。从前向后推动中控台面板
  170. 安装左前脚垫。
  171. 安装左侧 A 柱下饰板
    注
    1 个卡子，2 个导片；对齐 2 个前部锁片，然后将卡槽与线束支架对齐，接着推动后部卡子，以固定到 B 柱下部；沿着饰板完全安装好密封条
  172. 安装左侧 A 柱下饰板卡子
    注
    1 个推拉式卡子
  173. 安装左侧 A 柱中部总成
    注
    1 个卡子，1 个锁片；对齐底部锁片，然后推动顶部卡子，使其完全就位于 A 柱中部；将密封件拉过饰板
  174. 安装左侧仪表板端盖板
    注
    3 个卡子
  175. 将右侧前座椅移回原位
  176. 将左侧前座椅移回原位
  177. 升起所有车窗
  178. 关闭所有四个车门
    注
    关闭前需解锁后车门
  179. 将右侧门槛板下盖安装到位
    注
    10 个卡子
  180. 安装将右侧门槛板下盖固定到轮拱内衬的夹子
    注
    4 个推拉式卡子
  181. 安装将右侧门槛板下盖固定到车身的螺栓
    注
    4 个螺栓，10 毫米，5 Nm；紧固 4 个盖子；新款车上的紧固件数量可能会有所不同
  182. 将左门槛板下盖安装到位
    注
    10 个卡子
  183. 安装将左门槛板下盖固定到轮毂内衬的卡子
    注
    4 个推拉式卡子
  184. 安装将左门槛板下盖固定到车身的螺栓
    注
    4 个螺栓，10 毫米，5 Nm；紧固 4 个盖子；新款车上的紧固件数量可能会有所不同
