封闭板 - 门 - 前 - LH(拆卸和更换)

校正代码 11701002 0.36 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至 ServiceManualFeedback@tesla.com。 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2025-09-08: 添加了断开/连接低压电池电源的步骤。
  • 1054712-00-A Rivnut Install Kit, for NA(如果封闭板的螺纹脱纹,可选用此专用工具)
  • 1054712-01-A Rivnut Install Kit, for EMEA(如果封闭板的螺纹脱纹,可选用此专用工具)
  • 1004296-00-A Service Rivnut(如果封闭板的螺纹脱纹,可选用此专用工具)
  • 1015888-00-C Service bolt(如果封闭板的螺纹脱纹,可选用此专用工具)

扭矩规格

表 1. 扭矩规格封闭板 - 门 - 前 - LH(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将车窗电机固定到封闭板的螺栓
3 Nm (2.2 lbs-ft)
  • 8 毫米套筒
  • 2 英寸加长件
重复使用
将封闭板固定到车门的螺栓
4 Nm (2.9 lbs-ft)
  • 8 毫米套筒
  • 2 英寸加长件
重复使用

拆卸

  1. 断开低压电池电源。请参阅 12V/低压电源(断开和连接)
  2. 拆下 LH 前门饰板。请参阅 面板 - 车门饰板 - 前 - LH(拆卸和安装)

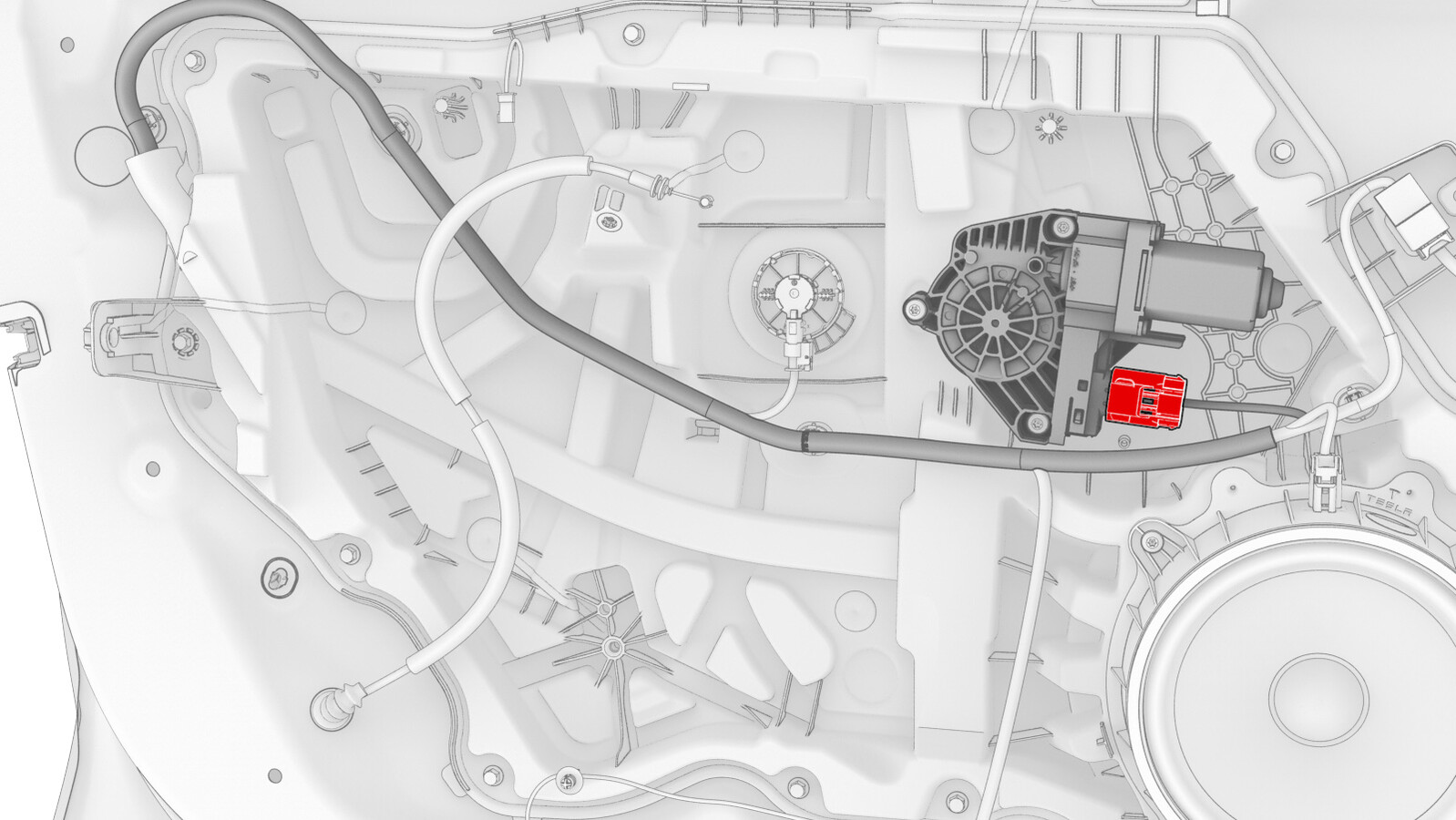

  3. 松开连接器锁,然后断开电气线束与 LH 前车窗电机连接器之间的连接。
  4. 拆下 LH 前车门扬声器。请参阅 扬声器 - 前车门 - LH(拆卸和更换)
  5. 拆下将车窗电机固定到封闭板的螺栓。
    3 Nm (2.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 8 毫米套筒
    • 2 英寸加长件
  6. 断开电气线束与 LH 前车门压力传感器连接器之间的连接。
  7. 将电气接线线束从左侧车门后视镜连接器上断开,然后将线束支架从车门上松开
  8. 松开将电气线束固定到封闭板的夹子。
  9. 拆下将封闭板固定到车门的螺栓。
    4 Nm (2.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 8 毫米套筒
    • 2 英寸加长件
  10. 拆下将封闭板固定到车门和车窗调整器的夹子 (x3),然后从车上拆下封闭板。
    图 1. 图示为封闭板和车窗调整器,为清晰起见,隐藏了其他组件
    Informational PurposesAn informational icon, calling your attention
    拆卸封闭板时,将电气线束穿过封闭板孔。

安装

安装程序与拆卸程序相反,以下各项除外:

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
重复安装可能导致封闭板的车门支座孔遭到破坏。安装时,请先手动拧紧螺钉,以便降低破坏螺纹的风险。
  • 在封闭板的支座孔遭到破坏的位置,安装螺纹铆钉。使用 7.5 毫米钻头钻孔,以备安装螺纹铆钉。
