ECE Headlights - Adjust (Wall Method) (Test/Adjust)

교정 코드 17400160 FRT 0.18 바고: 절차에서 명시적으로 언급하지 않는 한 위 교정 코드 및 FRT는 연결된 절차를 포함하여 이 절차를 수행하는 데 필요한 모든 작업을 반영합니다. 명시적으로 지시하지 않는 한 교정 코드를 누적하지 마십시오. 참고: FRT와 그 생성 방법에 대한 자세한 내용은 표준 정비 작업시간을 참조하십시오. FRT 값에 대한 피드백을 제공하려면 ServiceManualFeedback@tesla.com으로 이메일을 보내십시오. 참고: 아래 절차를 수행할 때 개인 보호의 내용을 참조하여 적절한 PPE를 착용했는지 확인하십시오. 참고: 안전하고 건강한 작업 사례는 인체공학적 주의 사항의 내용을 참조하십시오.

  • 2025-10-16: Model Y 프리미엄 및 퍼포먼스 버전에 대한 절차를 개정하고, Model Y 스탠다드 버전에 대한 정렬 절차를 추가했습니다.
이 절차에 필요한 특수 도구:
  • 1114934-00-A: 레이저 측정기
  • 1115239-00-A: 테이프 측정기, 5M-16ft

벽을 사용하여 헤드라이트 조정 - 2025년형 이상 Model Y 프리미엄 및 퍼포먼스 버전

  1. LH 전면 도어를 열고 창문을 내립니다.
  2. 헤드라이트 조정을 위해 차량을 배치합니다. 차량은 다음과 같아야 합니다.
    • 주변 조명이 낮은 어두운 작업 공간에 위치합니다.
    • 편평한 면에 주차해야 합니다.
    • 무광 표면의 벽과 수직을 이루어야 합니다. 벽은 최소 높이 1.83m(6피트) 및 너비 3.76m(12피트)여야 합니다.
    • 터치스크린에 타이어 공기압 부족 경고가 없어야 합니다. 경고가 있는 경우 타이어 공기압을 규격에 맞게 조정하십시오.
  3. 바닥에서 61cm(24인치) 위치의 벽에 테이프를 부착합니다.
  4. 벽에서 7.6m(25피트) 위치의 바닥에 테이프를 부착합니다.

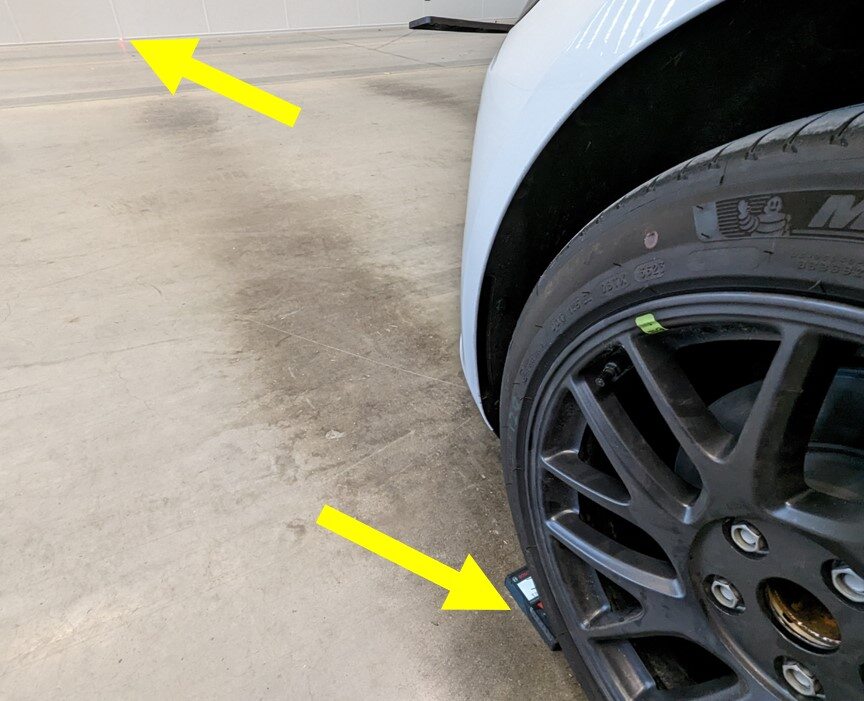

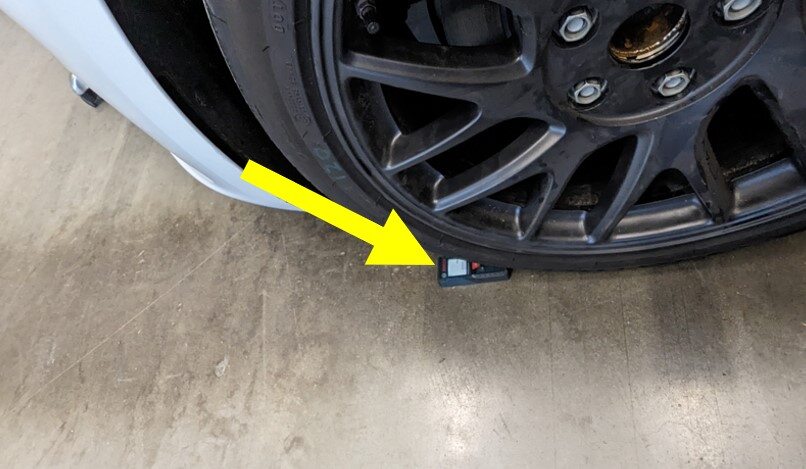

  5. 양쪽 전면 휠 중앙에서 벽까지의 거리를 측정합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    동일한 경우, 차량이 벽과 수직이 되도록 합니다. 동일하지 않은 경우 차량의 위치를 맞게 조정하십시오. 좌우의 최대 차이는 3mm입니다.
  6. 벽에 중심선을 표시합니다.
    Informational PurposesAn informational icon, calling your attention
    참고

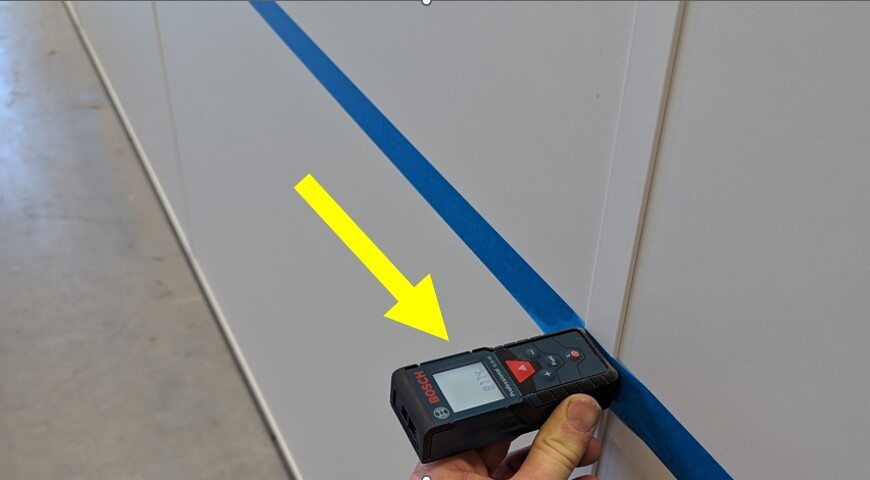

    레이저를 벽에 수직으로 차량의 중심점에 투사한 다음 벽에 중심선을 표시합니다.
  7. 중심선에서 77cm(30인치)의 벽에 수직 마커를 만듭니다: 중심선의 양쪽에 수직으로 테이프를 부착합니다.
  8. 정비 모드를 활성화합니다. 참조 항목: 정비 모드.

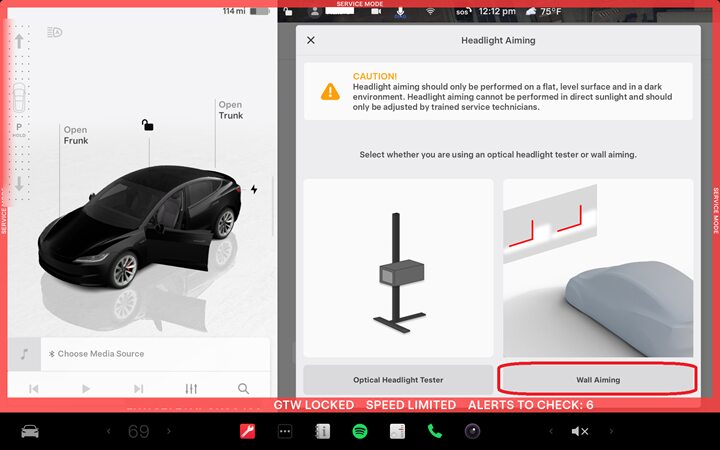

  9. 터치스크린을 통해 헤드라이트 조준 모드로 들어갑니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    컨트롤 > 차량 정비 > 헤드라이트 조정을 터치합니다.
  10. 터치스크린을 통해 시험 주행 무시를 활성화합니다.
    Informational PurposesAn informational icon, calling your attention
    참고

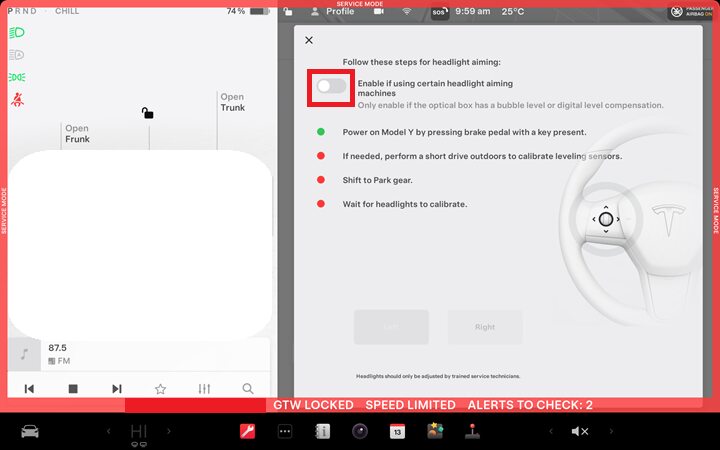

    "특정 헤드라이트 조준 장비를 사용하는 경우 활성화" 텍스트를 무시하십시오.
  11. LH 헤드라이트: 터치스크린에서 Left를 터치한 다음 스티어링 휠의 왼쪽 스크롤 휠을 사용하여 빔 수준을 조정합니다. 수평 빔 상단이 벽의 수평 테이프 표시와 정렬되고 L자형 빔의 왼쪽 가장자리가 LH 수직 참조 테이프와 정렬되도록 LH 헤드라이트를 조정합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    헤드라이트 빔 높이에 영향을 주므로 헤드라이트 조준 중에는 차량에 앉지 마십시오.

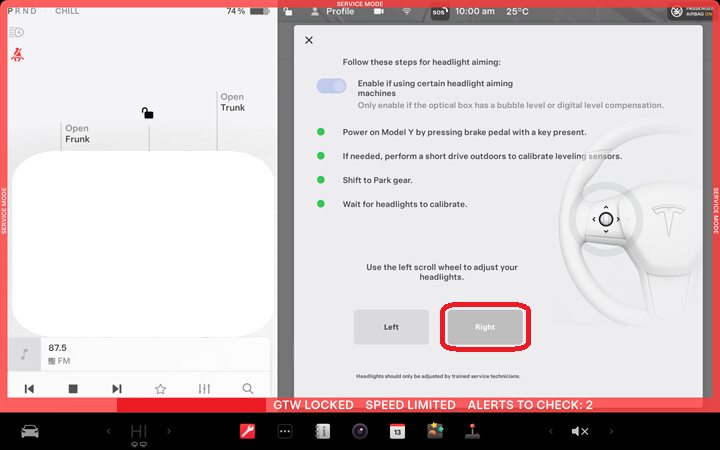

  12. RH 헤드라이트: 터치스크린에서 오른쪽을 터치한 다음 스티어링 휠의 왼쪽 스크롤 휠을 사용하여 빔 수준을 조정합니다. 수평 빔 상단이 벽의 수평 테이프 표시와 정렬되고 L자형 빔의 왼쪽 가장자리가 RH 수직 참조 테이프와 정렬되도록 RH 헤드라이트를 조정합니다.

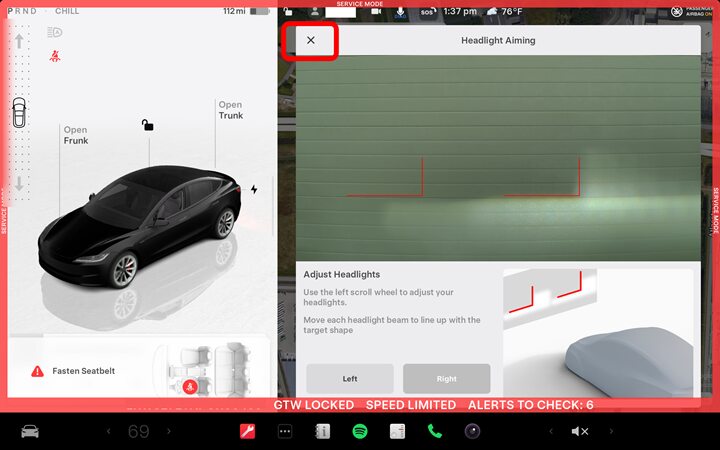

  13. 터치스크린에서 헤드라이트 조정 모드를 종료합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    터치스크린 왼쪽 상단에 있는 X를 선택합니다.
  14. 정비 모드를 종료합니다. 참조 항목: 정비 모드.

벽을 사용하여 헤드라이트 조정 - 2025년형 이상 Model Y 스탠다드 버전

  1. 헤드라이트 조정을 위해 차량을 배치합니다. 차량은 다음과 같아야 합니다.
    • 주변 조명이 낮은 어두운 작업 공간에 위치합니다.
    • 편평한 면에 주차해야 합니다.
    • 무광 표면의 벽과 수직을 이루어야 합니다. 벽은 최소 높이 1.83m(6피트) 및 너비 3.76m(12피트)여야 합니다.
    • 터치스크린에 타이어 공기압 부족 경고가 없어야 합니다. 경고가 있는 경우 타이어 공기압을 규격에 맞게 조정하십시오.

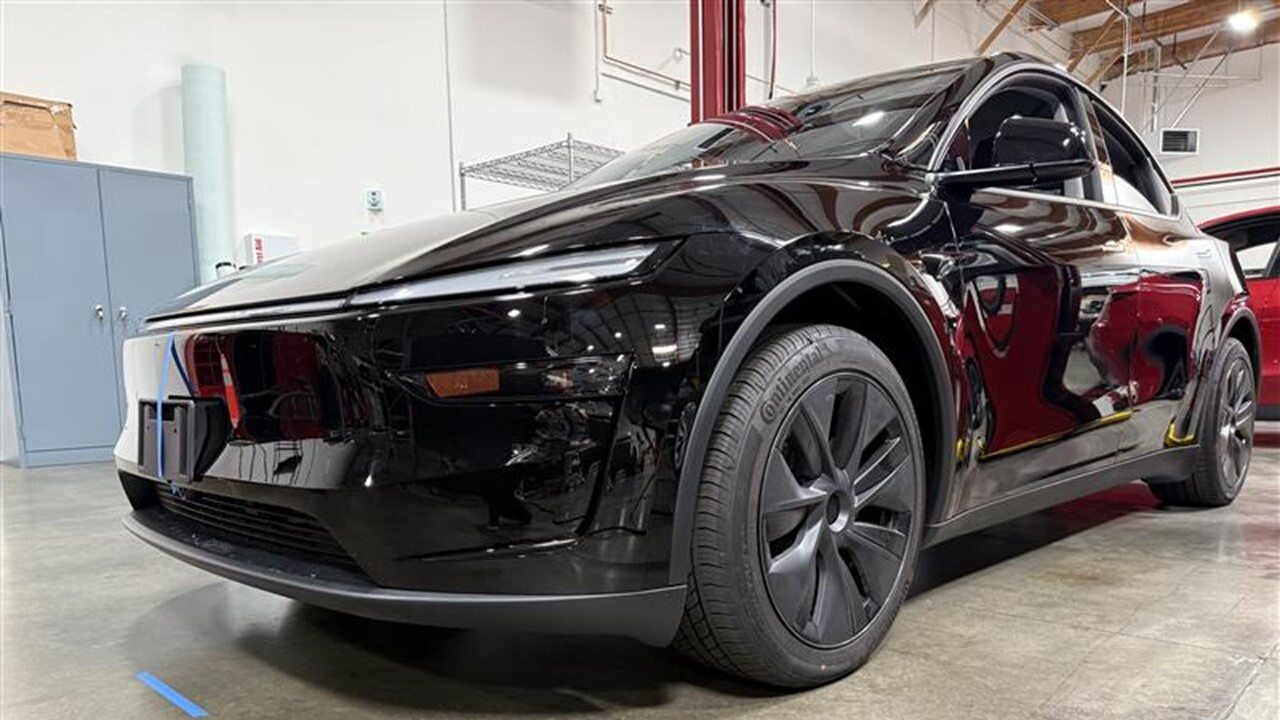

  2. 차량을 편평한 지면에 주차합니다.

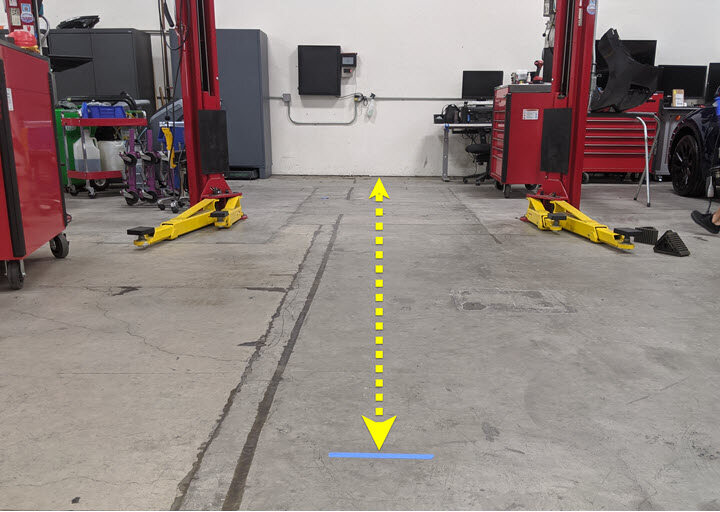

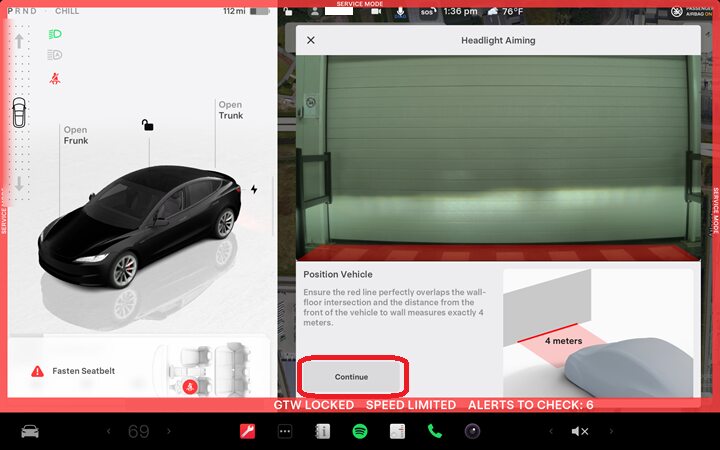

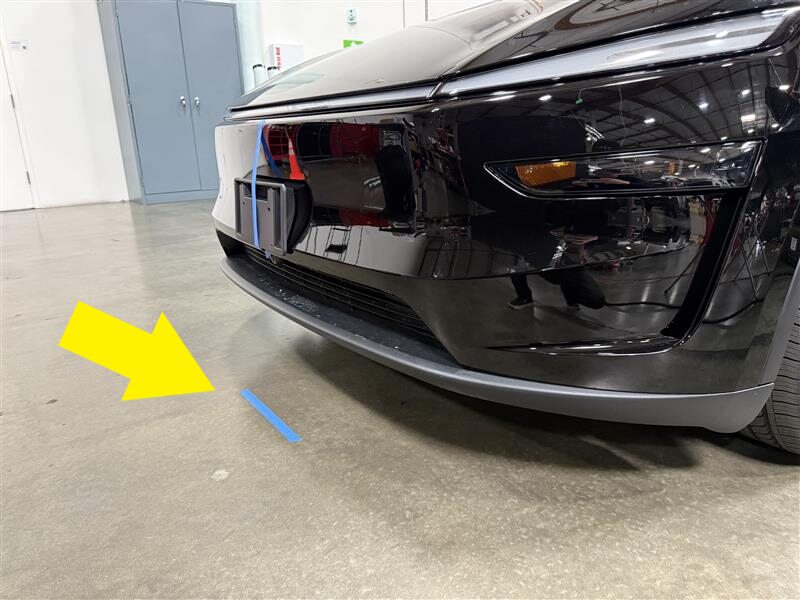

  3. 벽에서 4m(13인치) 위치의 바닥에 테이프를 부착합니다.

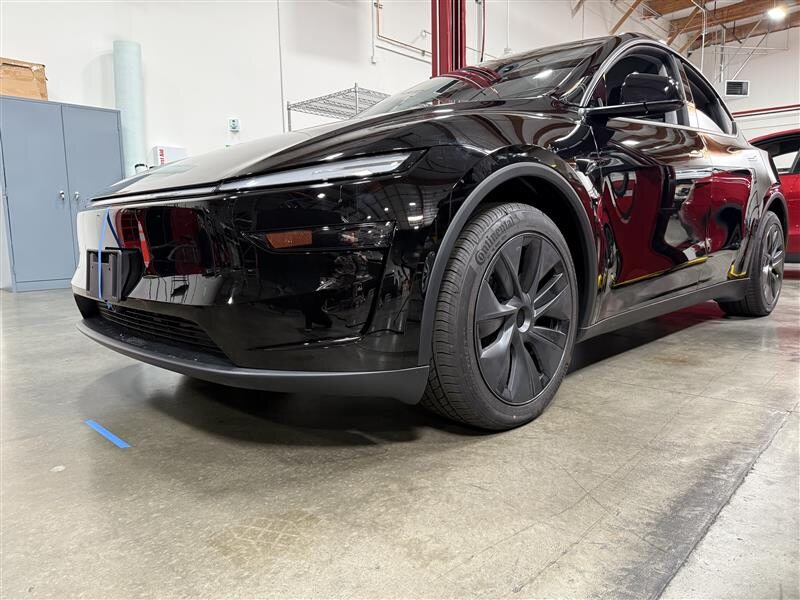

  4. 차량의 중앙 위치를 확인하고 테이프를 부착합니다.
    Informational PurposesAn informational icon, calling your attention
    참고

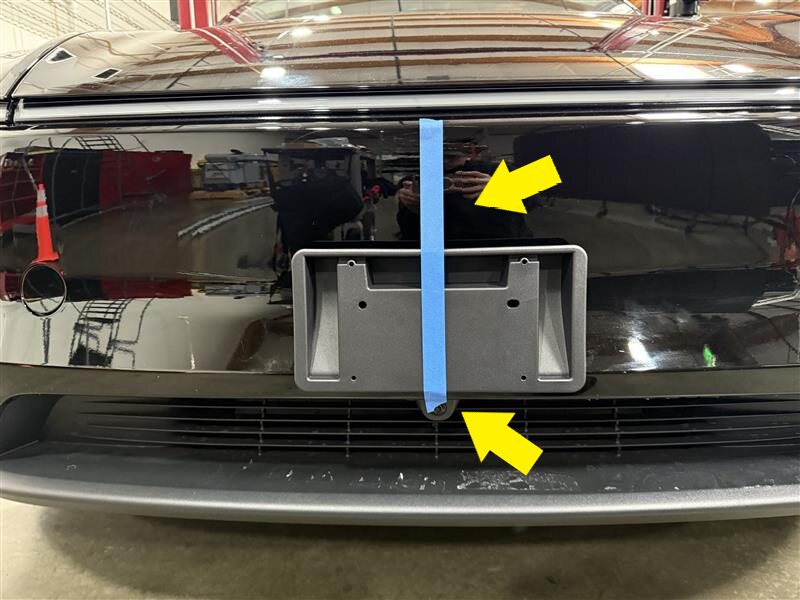

    전면 카메라를 가이드로 사용하여 수직으로 테이프를 붙여 중앙을 표시합니다.
  5. 수평 벽 마커를 만듭니다.
    Informational PurposesAn informational icon, calling your attention
    참고

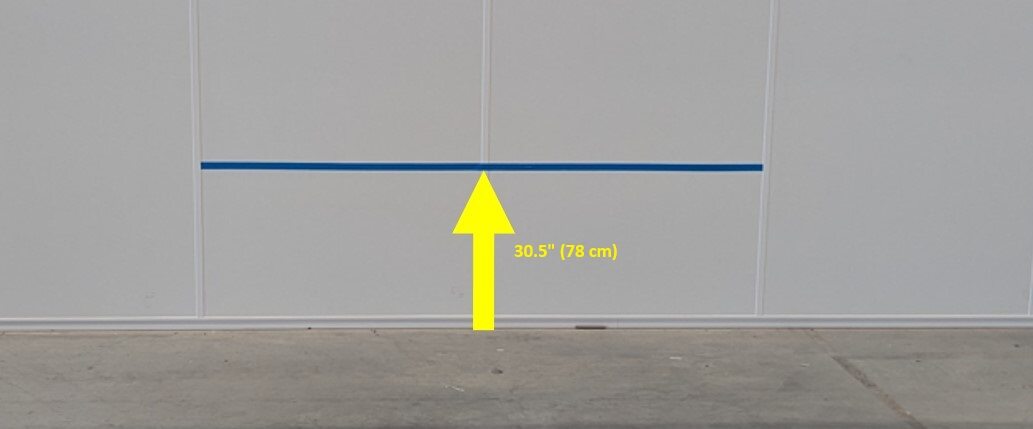

    바닥에서 78cm(30.5인치) 위치의 벽에 테이프를 부착합니다.
  6. 벽에 중심선을 표시합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    레이저를 벽에 수직으로 차량의 중심점에 투사한 다음 벽에 중심선을 표시합니다.

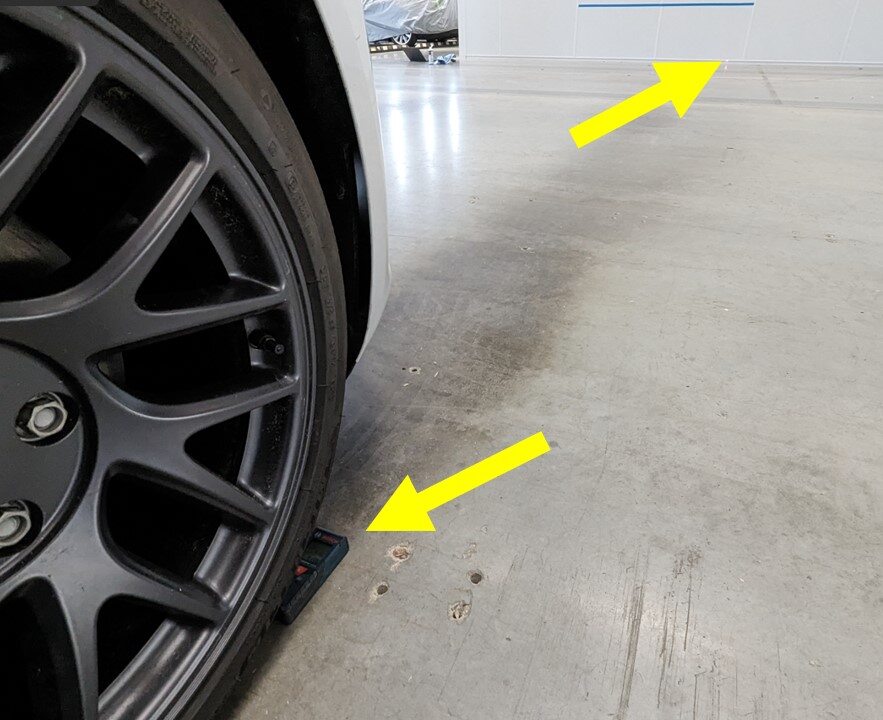

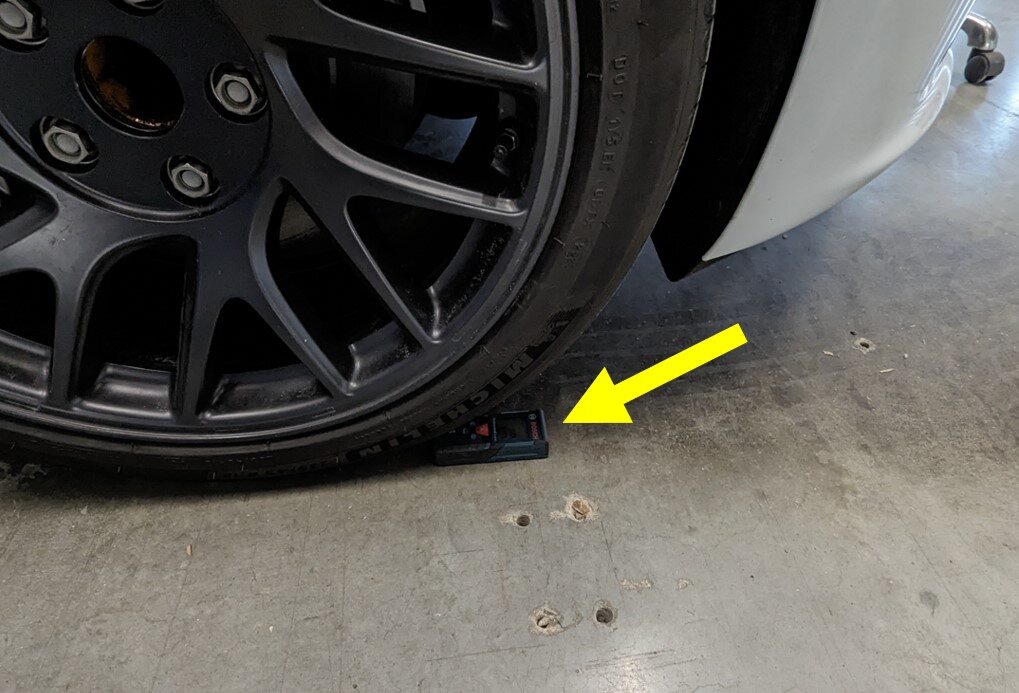

  7. 양쪽 전면 휠 중앙에서 벽까지의 거리를 측정합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    동일한 경우, 차량이 벽과 수직이 되도록 합니다. 동일하지 않은 경우 차량의 위치를 맞게 조정하십시오. 좌우의 최대 차이는 3mm입니다.

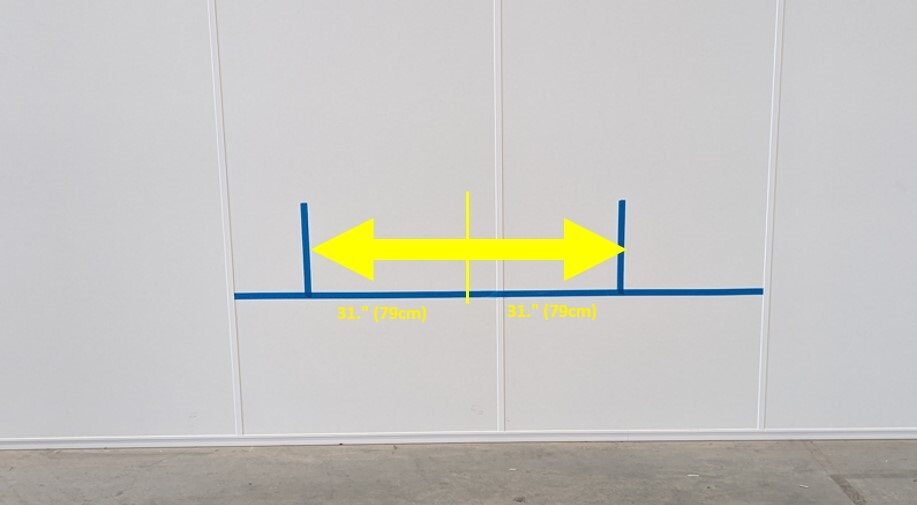

  8. 벽에 수직 마커를 만듭니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    중심에서 79cm(31인치)를 측정하고 중심선의 양쪽에 수직으로 테이프를 부착합니다.
  9. 정비 모드를 활성화합니다. 참조 항목: 정비 모드.

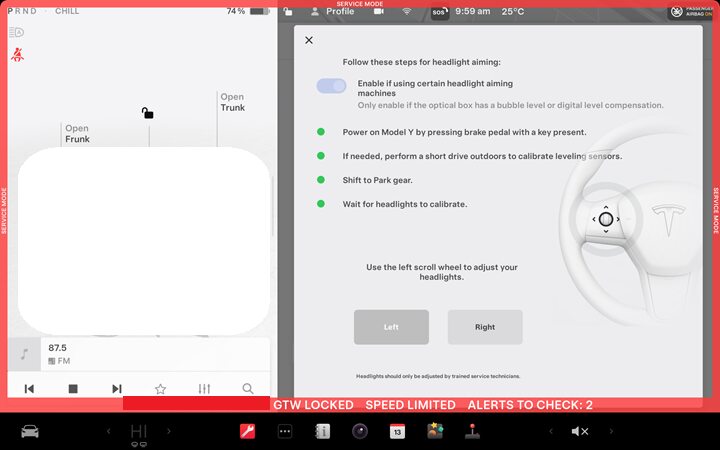

  10. 터치스크린을 통해 헤드라이트 조준 모드로 들어갑니다.
    Informational PurposesAn informational icon, calling your attention
    참고

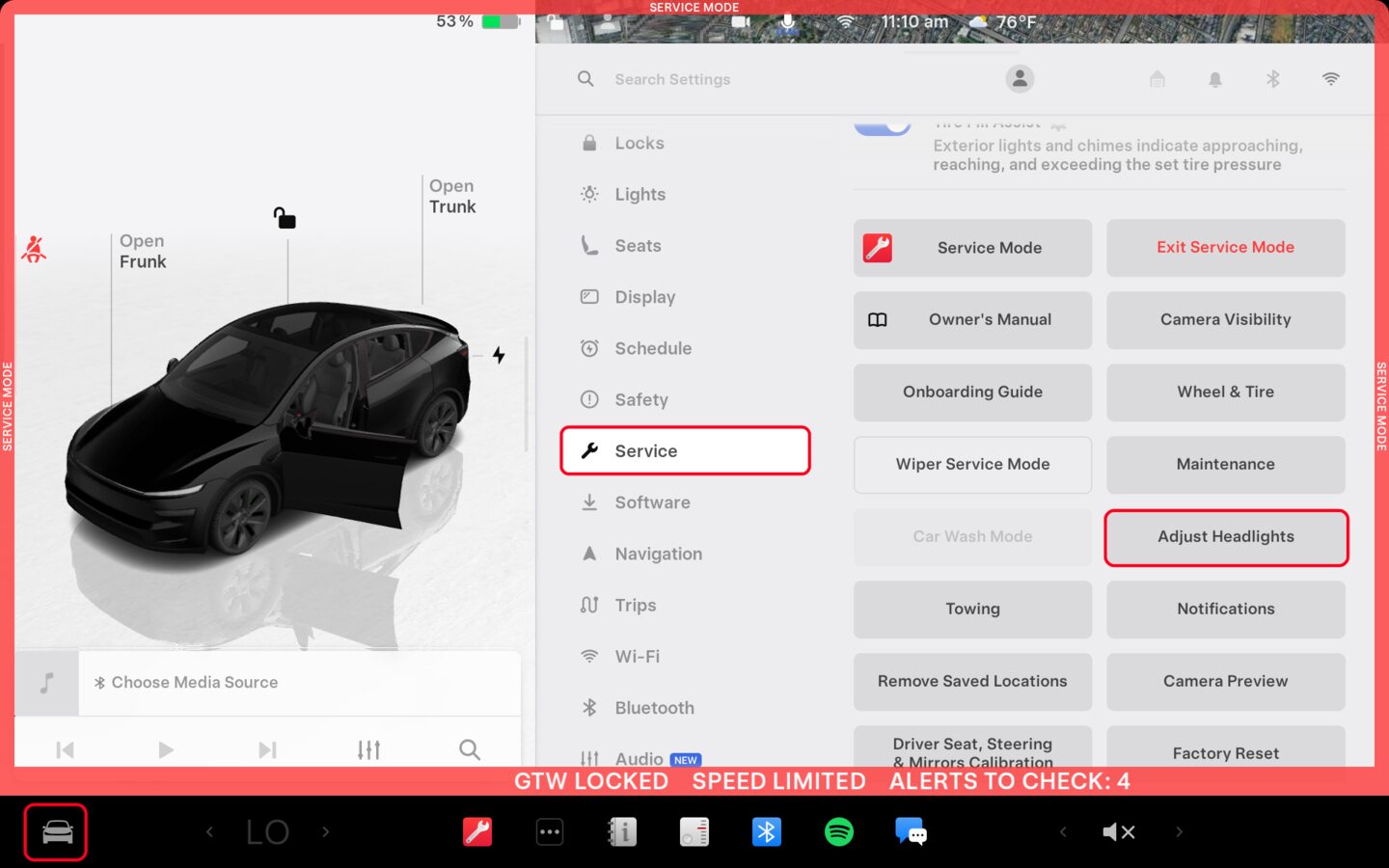

    컨트롤 > 차량 정비 > 헤드라이트 조정을 터치합니다.

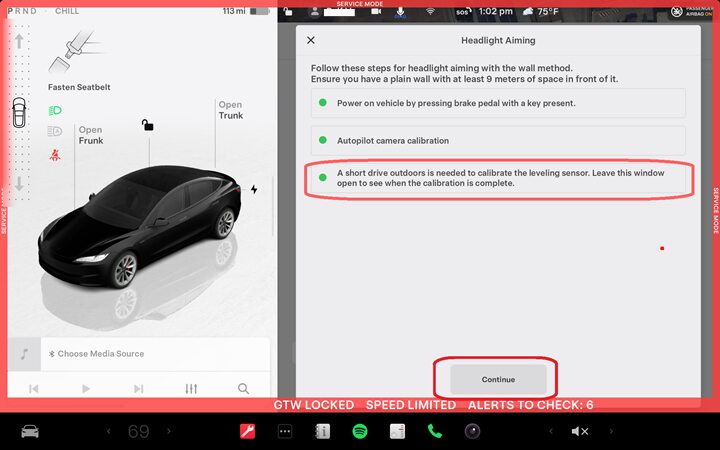

  11. 터치스크린을 통해 시험 주행 무시를 활성화합니다.

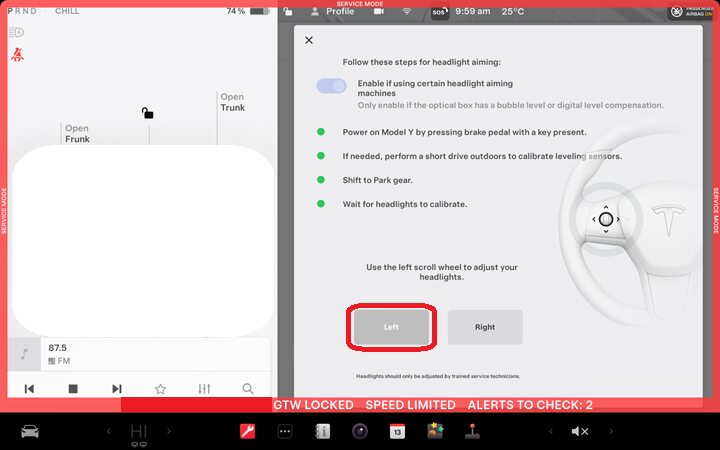

  12. LH 헤드라이트를 조정합니다.
    Informational PurposesAn informational icon, calling your attention
    참고

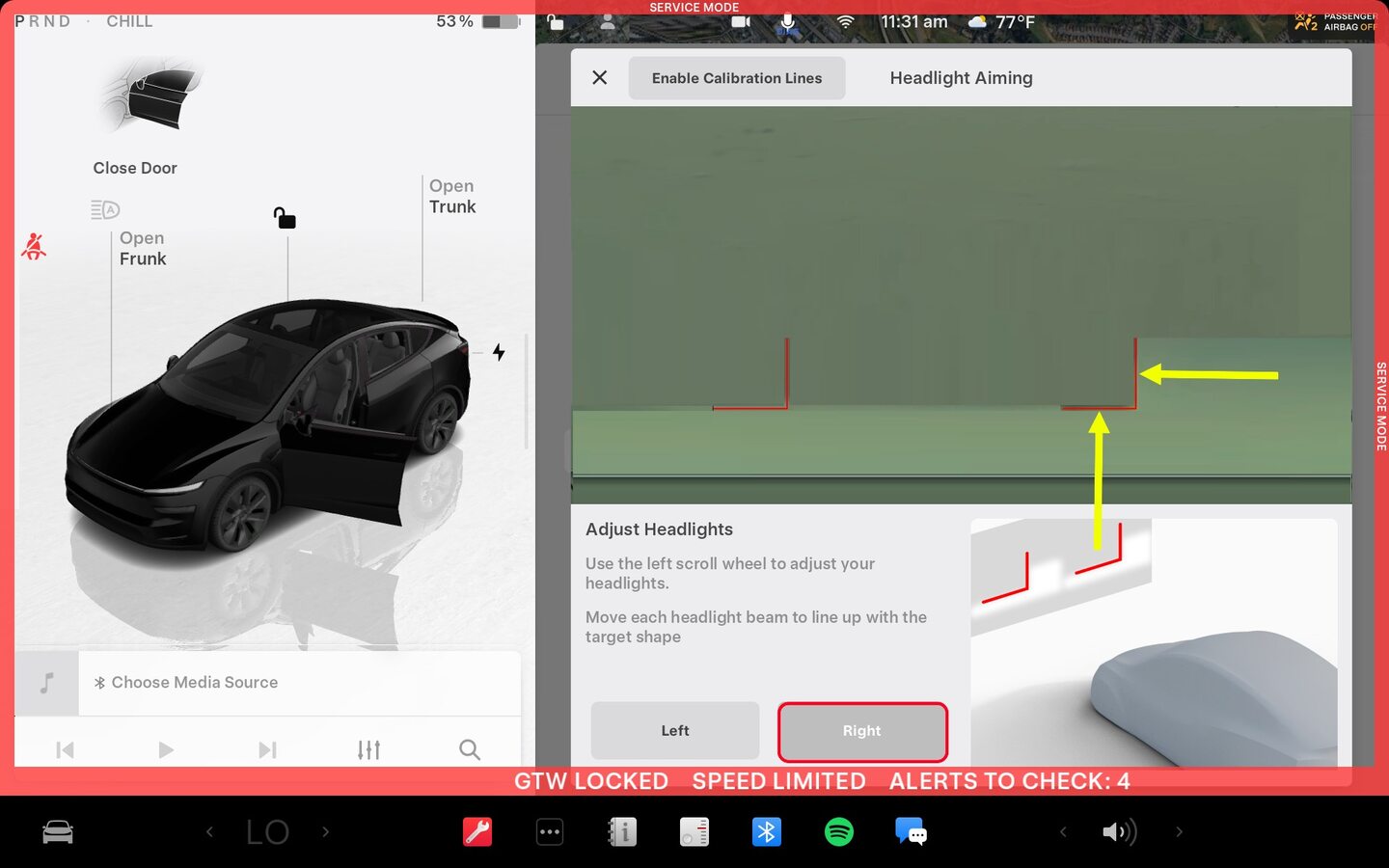

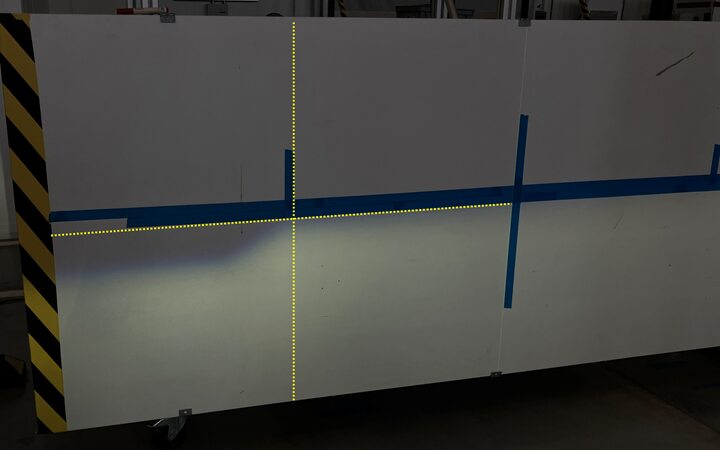

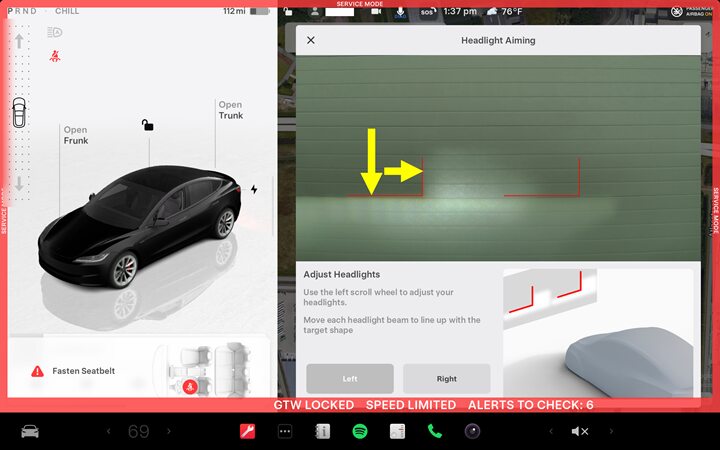

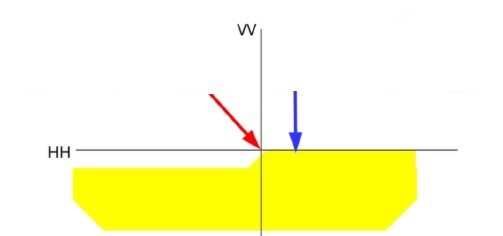

    왼쪽을 선택한 다음 스티어링 휠의 LH 스크롤 휠을 사용하여 빔 높이를 조정합니다. 수평 절단선의 상단이 벽에 표시된 수평 테이프에 맞춰 정렬되고, 상단 절단선의 엘보 또는 "킨크"가 벽에 표시된 수직 테이프에 맞춰 정렬되도록 LH 헤드라이트를 조정합니다. 헤드램프 높이에 영향을 주므로 차량에 앉지 마십시오.
  13. RH 헤드라이트를 조정합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    오른쪽을 선택한 다음 스티어링 휠의 LH 스크롤 휠을 사용하여 빔 높이를 조정합니다. 수평 절단선의 상단이 벽에 표시된 수평 테이프에 맞춰 정렬되고, 상단 절단선의 엘보 또는 "킨크"가 벽에 표시된 수직 테이프에 맞춰 정렬되도록 RH 헤드라이트를 조정합니다. 헤드램프 높이에 영향을 주므로 차량에 앉지 마십시오.
  14. 터치스크린에서 헤드라이트 조정 모드를 종료합니다.
    Informational PurposesAn informational icon, calling your attention
    참고

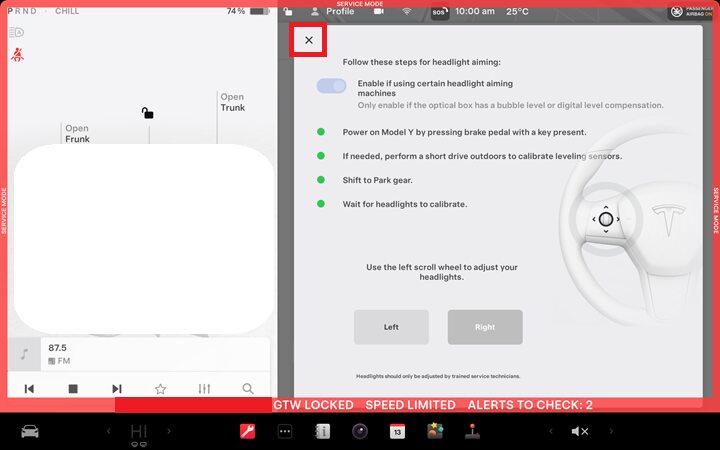

    터치스크린 왼쪽 상단에 있는 X를 선택합니다.
  15. 정비 모드를 종료합니다. 참조 항목: 정비 모드.
  16. 차량 전면 중심 위치에서 테이프를 떼어냅니다.
