Retractor - Seatbelt - LH - 3rd Row Seat (7-Seat) (Remove and Replace)

교정 코드 2005030102 0.42 메모: 절차에서 명시적으로 언급하지 않는 한 위에 나열된 교정 코드 및 FRT는 연결된 절차를 포함하여 이 절차를 수행하는 데 필요한 모든 작업을 반영합니다. 명시적으로 지시하지 않는 한 교정 코드를 누적하지 마십시오. 참고: FRT와 그 생성 방법에 대한 자세한 내용은 표준 정비 작업시간의 내용을 참조하십시오. 메모: 아래 절차를 수행할 때 개인 보호의 내용을 참조하여 적절한 PPE를 착용했는지 확인하십시오. 참고: 안전하고 건강한 작업 사례는 인체공학적 주의 사항의 내용을 참조하십시오.

탈거

  1. LV 배터리 및 응급구조대 루프를 연결 해제합니다. 참조 항목: LV Power (Disconnect and Connect) (Modify).
  2. 3열 LH 시트 쿠션 볼스터를 탈거합니다. 참조 항목: GUID-ED915A40-010C-4826-8D6D-849C92344E94.html.
  3. 3열 LH 안전벨트 리트랙터를 시트 프레임 어셈블리에 고정하는 볼트를 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    TIp
    다음 공구를 사용하는 것이 좋습니다.
    • 11mm 소켓
    Informational PurposesAn informational icon, calling your attention
    참고
    탈거 후 볼트를 폐기합니다.

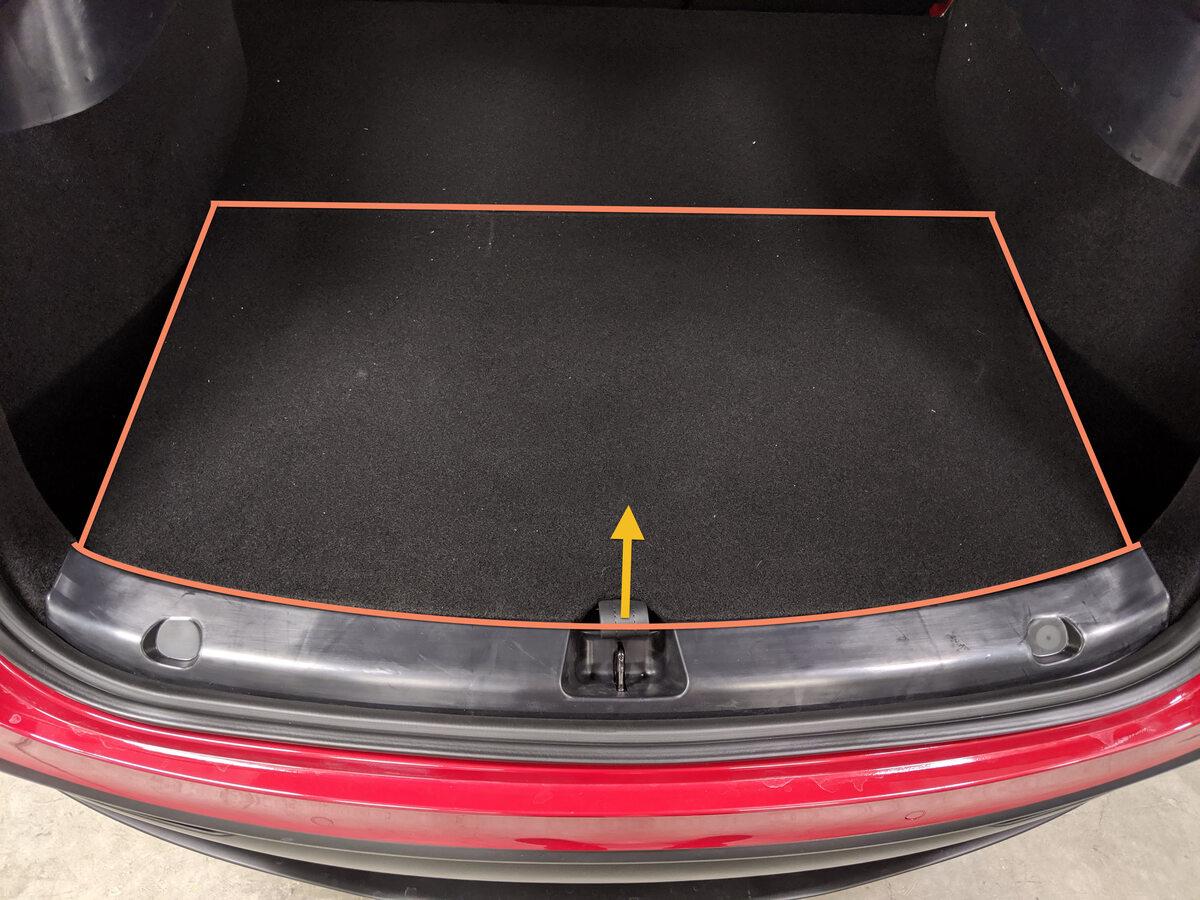

  4. 후면 적재함 바닥을 탈거합니다.
  5. 3열 LH 후면 패널을 LH 시트 등받이 어셈블리에서 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    클립 10개, 가이드 후크 2개, 커버 클립을 체결 해제한 후, 후면 패널을 3열 시트에서 위쪽으로 밀어 완전히 탈거합니다.
  6. 3열 LH 헤드레스트를 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    가이드 버튼을 누르고, 가이드 개구부에 픽을 삽입한 후, 헤드레스트를 위로 들어 올려 탈거합니다.
  7. LH 헤드레스트 클로즈아웃 패널에서 3열 LH 조절 가이드를 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    시트 뒤쪽의 멈춤쇠 탭을 풀어준 다음, 조절 가이드를 위쪽으로 들어 올려 시트에서 분리합니다.
  8. LH 헤드레스트 클로즈아웃 패널에서 3열 RH 조절 가이드를 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    시트 뒤쪽의 멈춤쇠 탭을 풀어준 다음, 조절 가이드를 위쪽으로 들어 올립니다.
  9. 3열 LH 헤드레스트 클로즈아웃 패널을 LH 등받이에서 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    LH 헤드레스트 클로즈아웃 패널을 위로 들어 올려 탈거합니다.
  10. 3열 LH 숄더 스위치를 LH 등받이에서 탈거합니다.
  11. 3열 LH 덮개판을 LH 등받이에서 탈거합니다.
  12. 3열 LH 등받이를 LH 시트 등받이 어셈블리에 고정하는 패스너(2개)를 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    TIp
    다음 공구를 사용하는 것이 좋습니다.
    • Torx T25 소켓
  13. 3열 LH 등받이를 LH 시트 등받이 어셈블리에 고정하는 클립을 풉니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    클립을 안쪽으로 밀어 넣어 프레임에서 탈거합니다.
  14. 3열 LH 등받이를 LH 등받이 어셈블리에서 탈거합니다.
  15. 3열 LH 안전벨트 리트랙터를 LH 시트 등받이 어셈블리에서 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    TIp
    다음 공구를 사용하는 것이 좋습니다.
    • Torx T50 소켓
    Informational PurposesAn informational icon, calling your attention
    참고
    탈거 후 볼트를 폐기합니다.

장착

  1. 3열 LH 안전벨트 리트랙터를 LH 시트 등받이 어셈블리에 장착합니다.
    45 Nm (33.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    다음 공구를 사용하는 것이 좋습니다.
    • Torx T50 소켓
    Informational PurposesAn informational icon, calling your attention
    참고
    새 볼트를 장착합니다.
  2. 3열 LH 등받이를 LH 등받이 어셈블리에 장착합니다.
  3. 3열 LH 등받이를 LH 시트 등받이 어셈블리에 고정하는 패스너를 장착합니다.
    2.5 Nm (1.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    다음 공구를 사용하는 것이 좋습니다.
    • Torx T25 소켓
  4. 3열 LH 덮개판을 LH 등받이에 장착합니다.
  5. 3열 LH 숄더 스위치를 LH 등받이에 장착합니다.
  6. 3열 LH 클로즈아웃 패널을 LH 등받이에 장착합니다.
  7. 3열 RH 조절 가이드를 LH 클로즈아웃 패널에 장착합니다.
  8. 3열 LH 조절 가이드를 LH 클로즈아웃 패널에 장착합니다.
  9. 3열 LH 시트 헤드레스트를 장착합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    장착 시 조정 가이드를 누르십시오.
  10. 3열 LH 후면 패널을 LH 시트 등받이 어셈블리에 장착합니다.
  11. 후면 적재함 바닥을 장착합니다.
  12. 3열 LH 안전벨트 리트랙터를 시트 프레임 어셈블리에 고정하는 볼트를 장착합니다.
    37 Nm (27.3 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    다음 공구를 사용하는 것이 좋습니다.
    • 11mm 소켓
    Informational PurposesAn informational icon, calling your attention
    참고
    새 볼트를 장착합니다.
  13. 3열 LH 시트 쿠션 볼스터를 장착합니다. 참조 항목: GUID-ED915A40-010C-4826-8D6D-849C92344E94.html.
  14. LV 배터리 및 응급구조대 루프를 연결합니다. 참조 항목: LV Power (Disconnect and Connect) (Modify).
