Trim - C-Pillar - Upper - LH (Remove and Replace)

교정 코드 1518012502 FRT 0.30 바고: 절차에서 명시적으로 언급하지 않는 한 위 교정 코드 및 FRT는 연결된 절차를 포함하여 이 절차를 수행하는 데 필요한 모든 작업을 반영합니다. 명시적으로 지시하지 않는 한 교정 코드를 누적하지 마십시오. 참고: FRT와 그 생성 방법에 대한 자세한 내용은 표준 정비 작업시간을 참조하십시오. FRT 값에 대한 피드백을 제공하려면 ServiceManualFeedback@tesla.com으로 이메일을 보내십시오. 참고: 아래 절차를 수행할 때 개인 보호의 내용을 참조하여 적절한 PPE를 착용했는지 확인하십시오.참고: 안전하고 건강한 작업 사례는 인체공학적 주의 사항의 내용을 참조하십시오.

  • 2025-10-20: 도어 씰, 수동 해제 케이블, 시트 스위치를 탈거/장착하는 단계를 추가했습니다. 2025년형 이상 Model Y 디자인을 반영하여 이미지를 업데이트했습니다.

토크 규격

표 1. 토크 규격: Trim - C-Pillar - Upper - LH (Remove and Replace)
설명 토크 값 권장 공구 재사용/교체 참고
2열 LH 하단 안전벨트 앵커를 차체에 고정하는 볼트
35 Nm (25.8 lbs-ft)
  • 13mm 소켓
 교체 1846261-00-A

탈거

  1. 2열 하단 시트 쿠션을 탈거합니다. 참조 항목: Seat Cushion - 2nd Row (Remove and Replace).
  2. LH 하단 C필러 트림을 탈거합니다. 참조 항목: Trim - C-Pillar - Lower - LH (5-Seat) (Remove and Replace).
  3. 전면 트렁크 적재함 바닥을 탈거합니다. 참조 항목: Trunk Load Floor - Front (Remove and Replace).
  4. 트러크 씰 트림을 탈거합니다. 참조 항목: Trunk Sill Lower Trim (Remove and Replace).
  5. LH 적재함 바닥 브래킷을 탈거합니다. 참조 항목: 브래킷 - 적재함 바닥 - LH(탈거 및 교체).
  6. LH 트렁크 포켓 브래킷을 탈거합니다. 참조 항목: Pocket Bracket - LH (Remove and Replace).
  7. LH 트렁크 사이드 트림을 탈거합니다. 참조 항목: Trunk Side Trim LH - Rear Under Body (Remove and Replace).

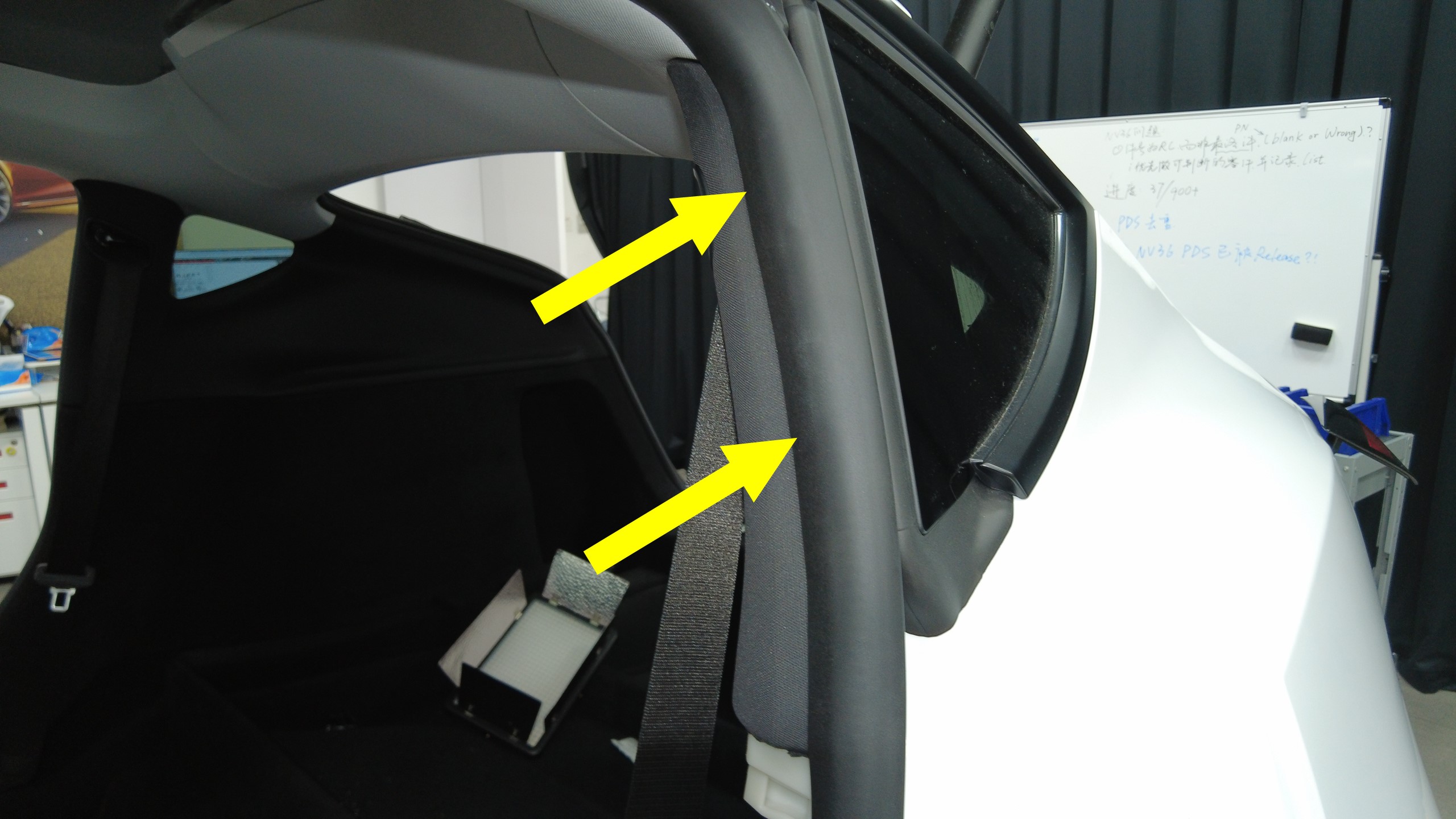

  8. 기본 도어 씰 상단 C필러 트림을 고정하는 클립을 푼 다음 트림을 한쪽으로 치워 둡니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    전면 상단 구석 그루브를 헤드라이너에서 빼냅니다.

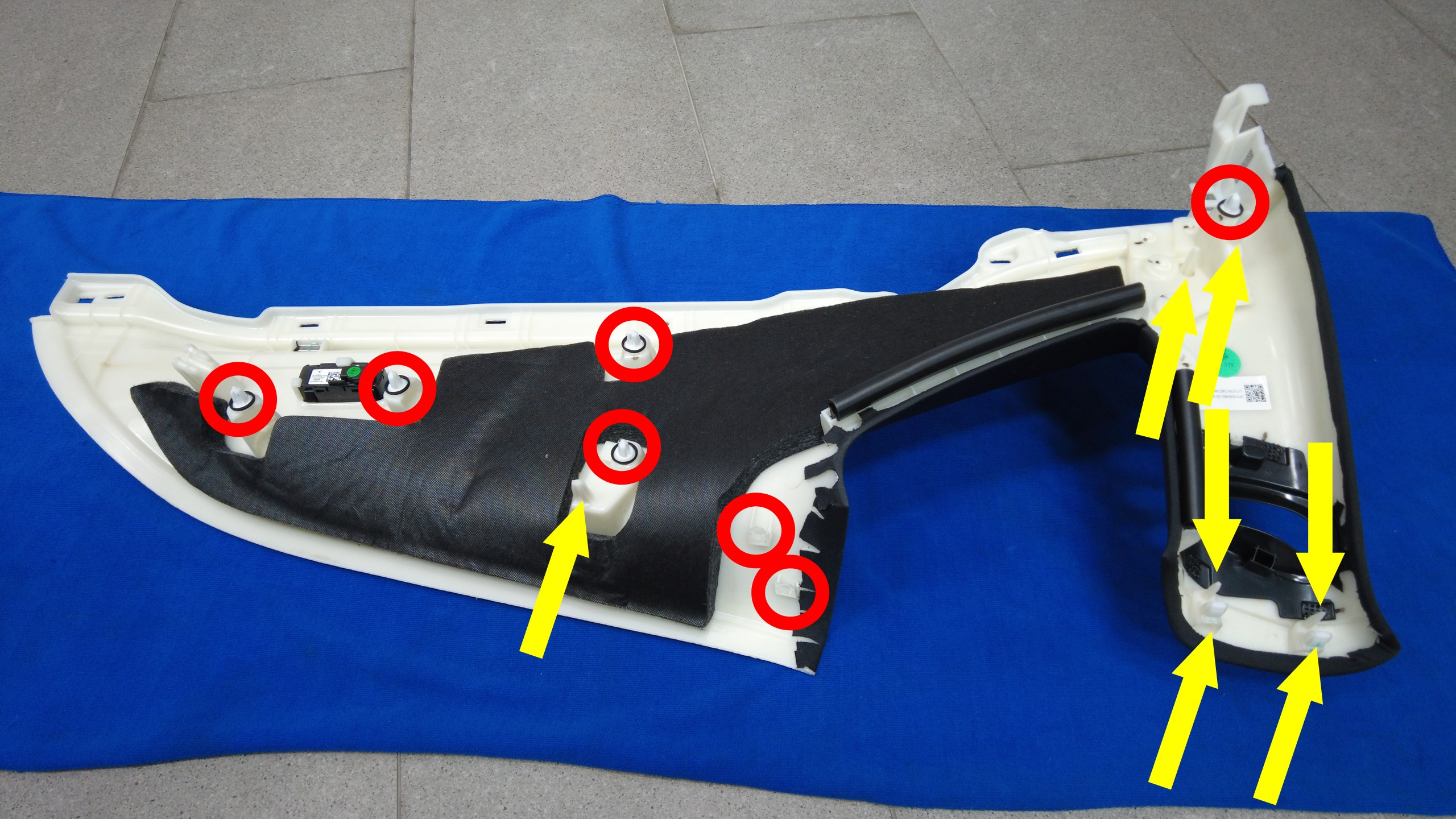

  9. 상단 C필러 트림을 고정하는 클립(7개)을 풉니다.

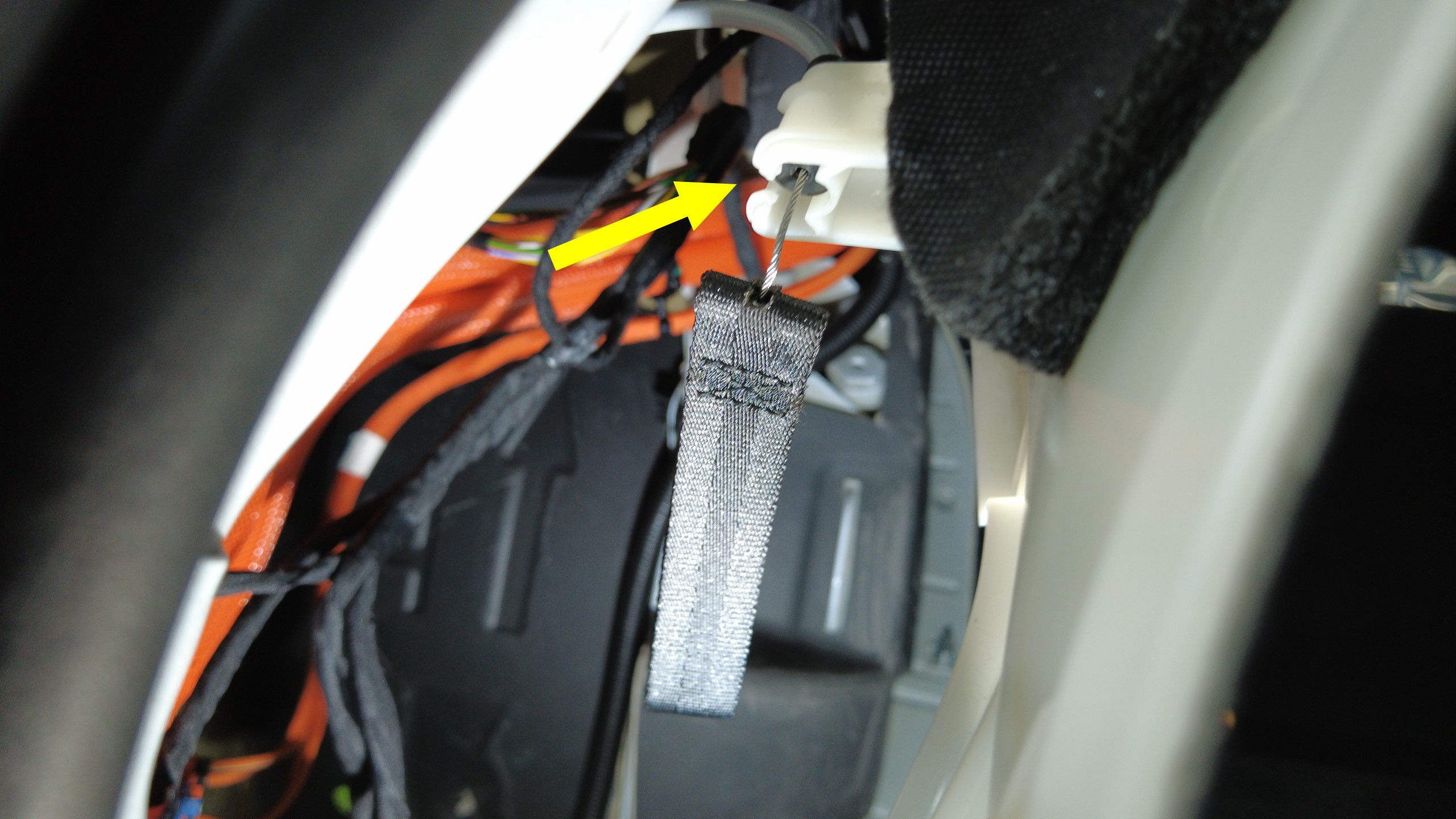

  10. 트림에서 충전 포트 수동 해제 케이블을 푼 다음 트림을 트렁크 바닥에 놓습니다.

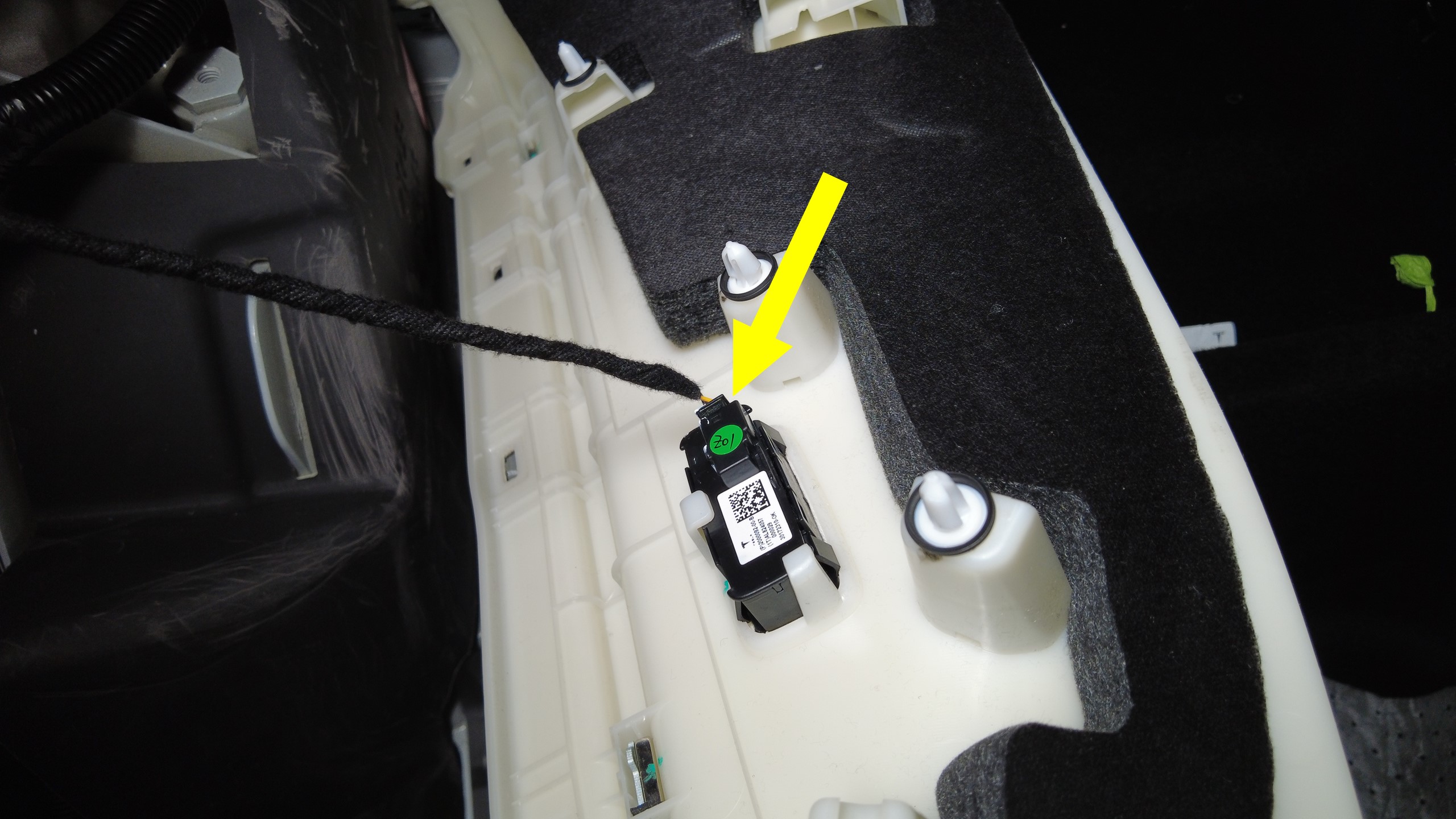

  11. 2열 시트 덤프 스위치를 연결 해제합니다.

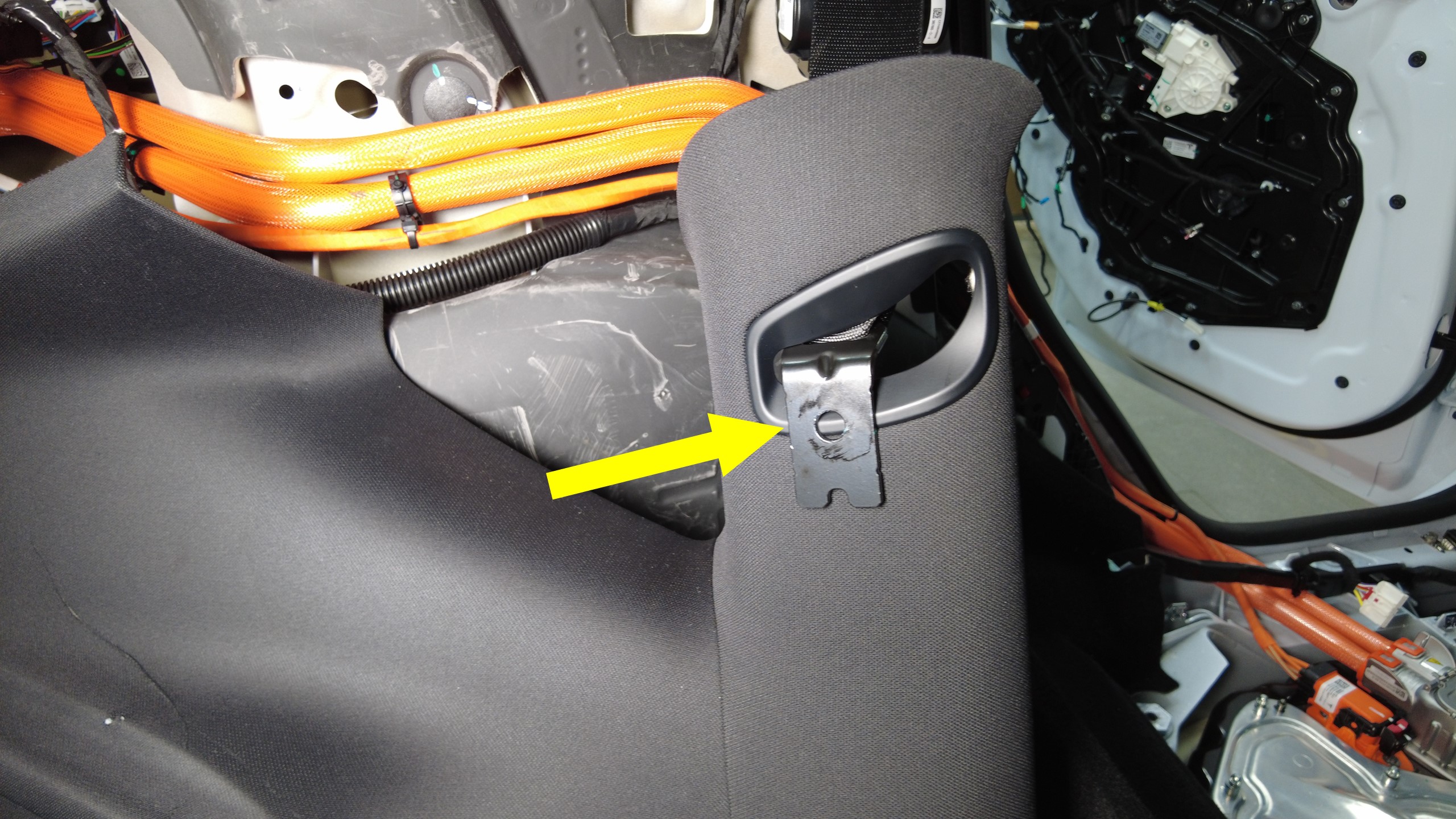

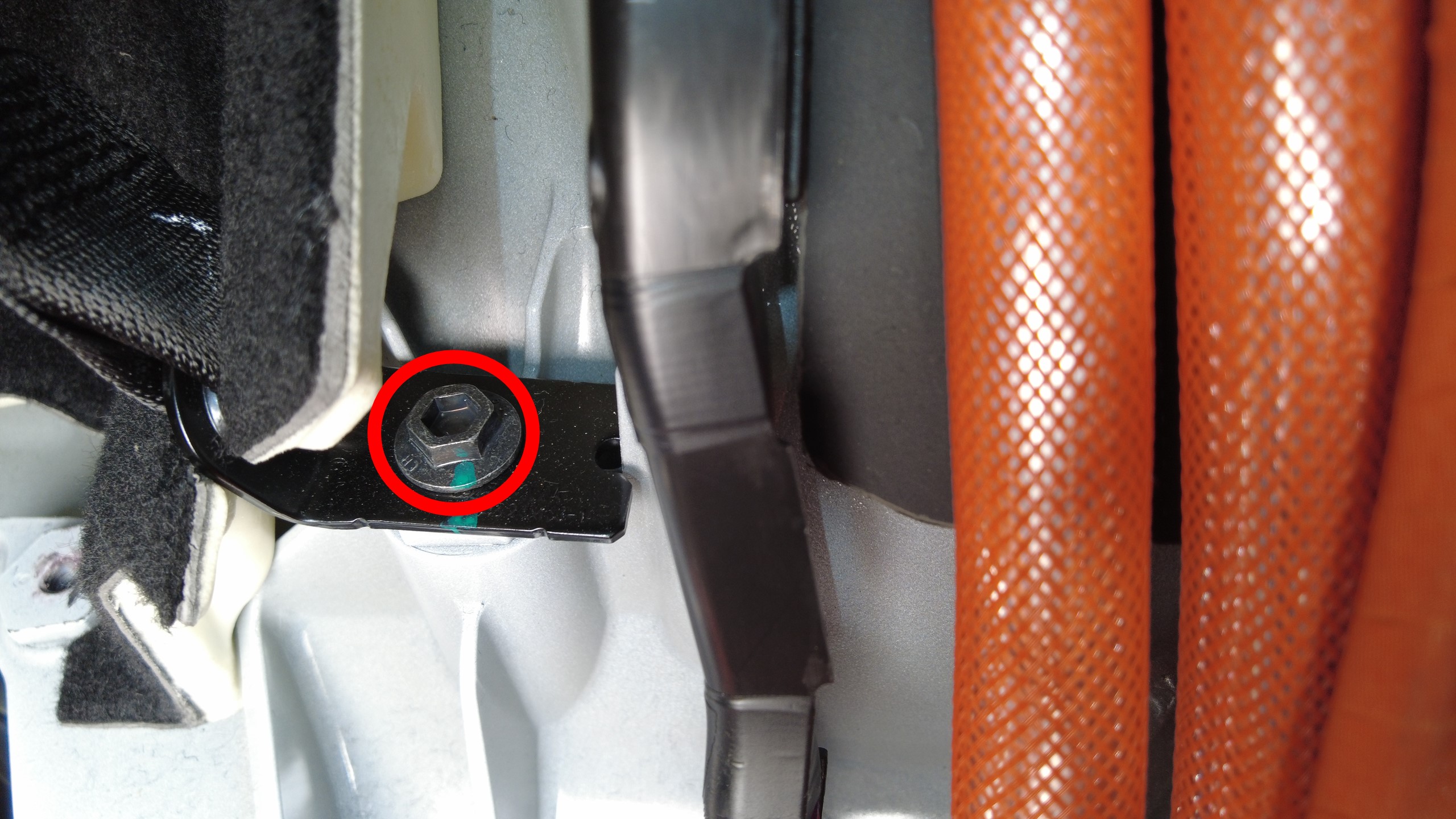

  12. 2열 LH 하단 안전벨트 앵커를 차체에 고정하는 볼트를 탈거하여 폐기합니다.
    Informational PurposesAn informational icon, calling your attention
    TIp
    다음 공구를 사용하는 것이 좋습니다.
    • 13mm 소켓

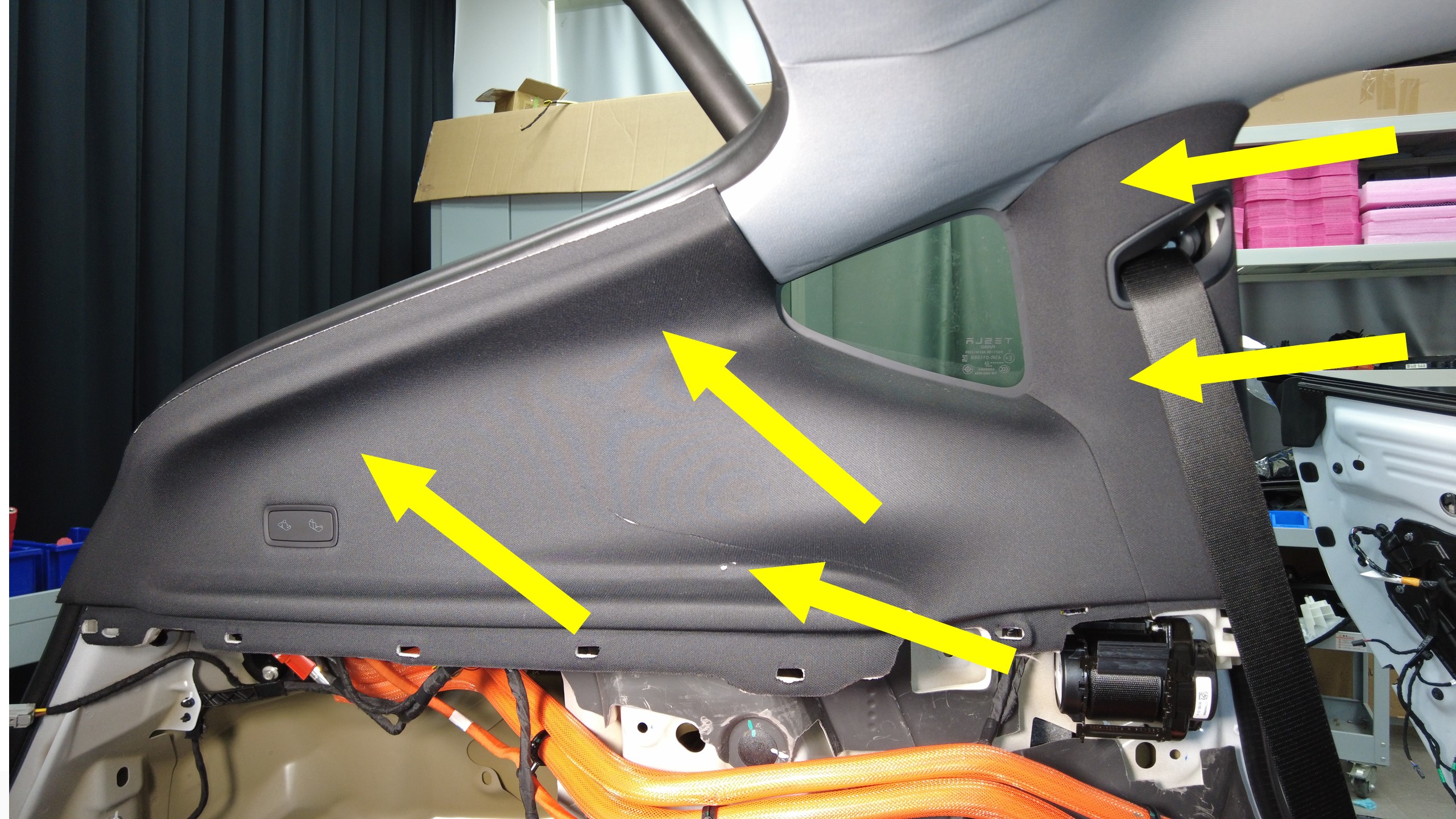

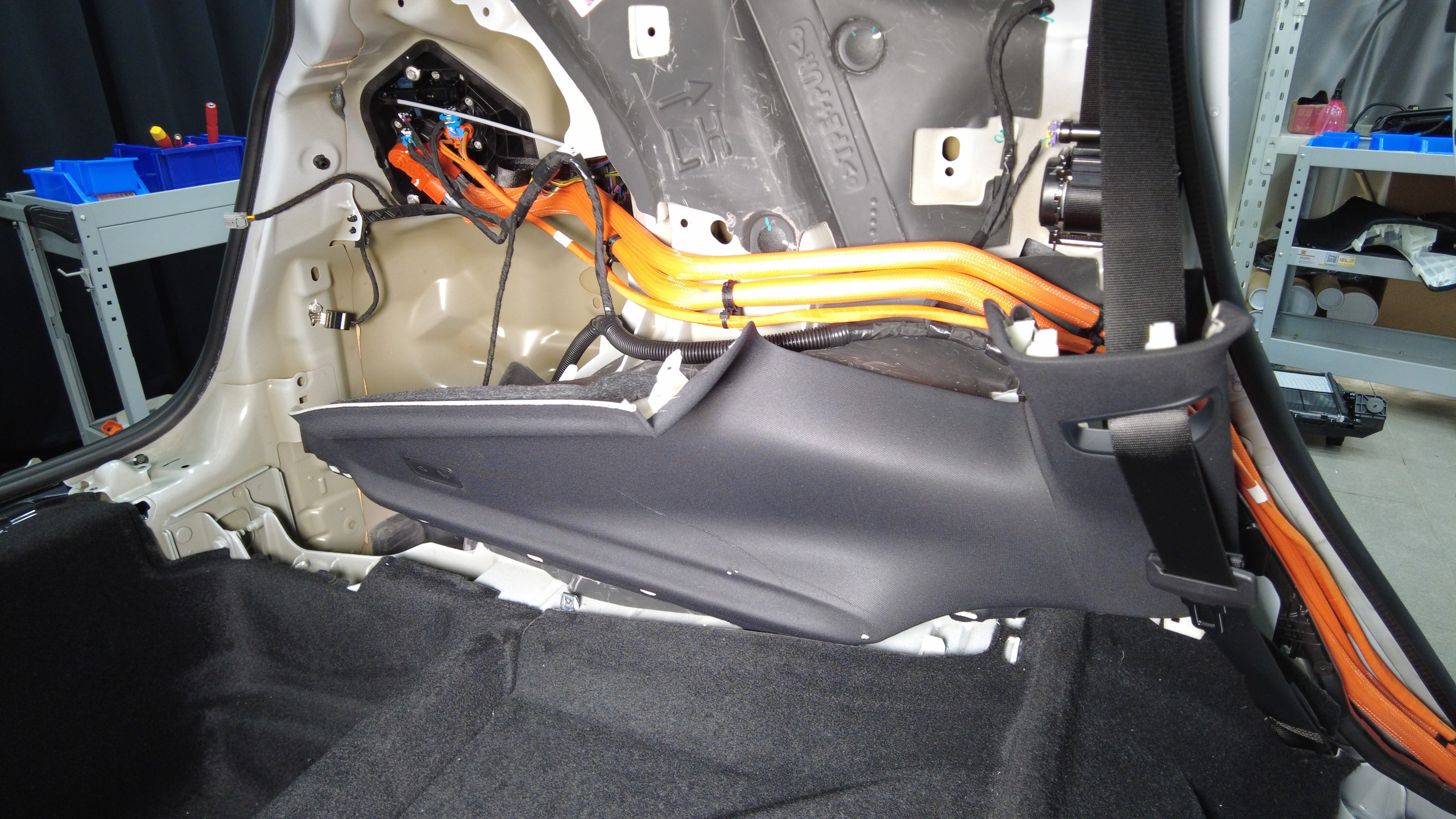

  13. 안전벨트를 LH 상단 C필러 트림을 통과시킨 다음 트림을 탈거합니다.

장착

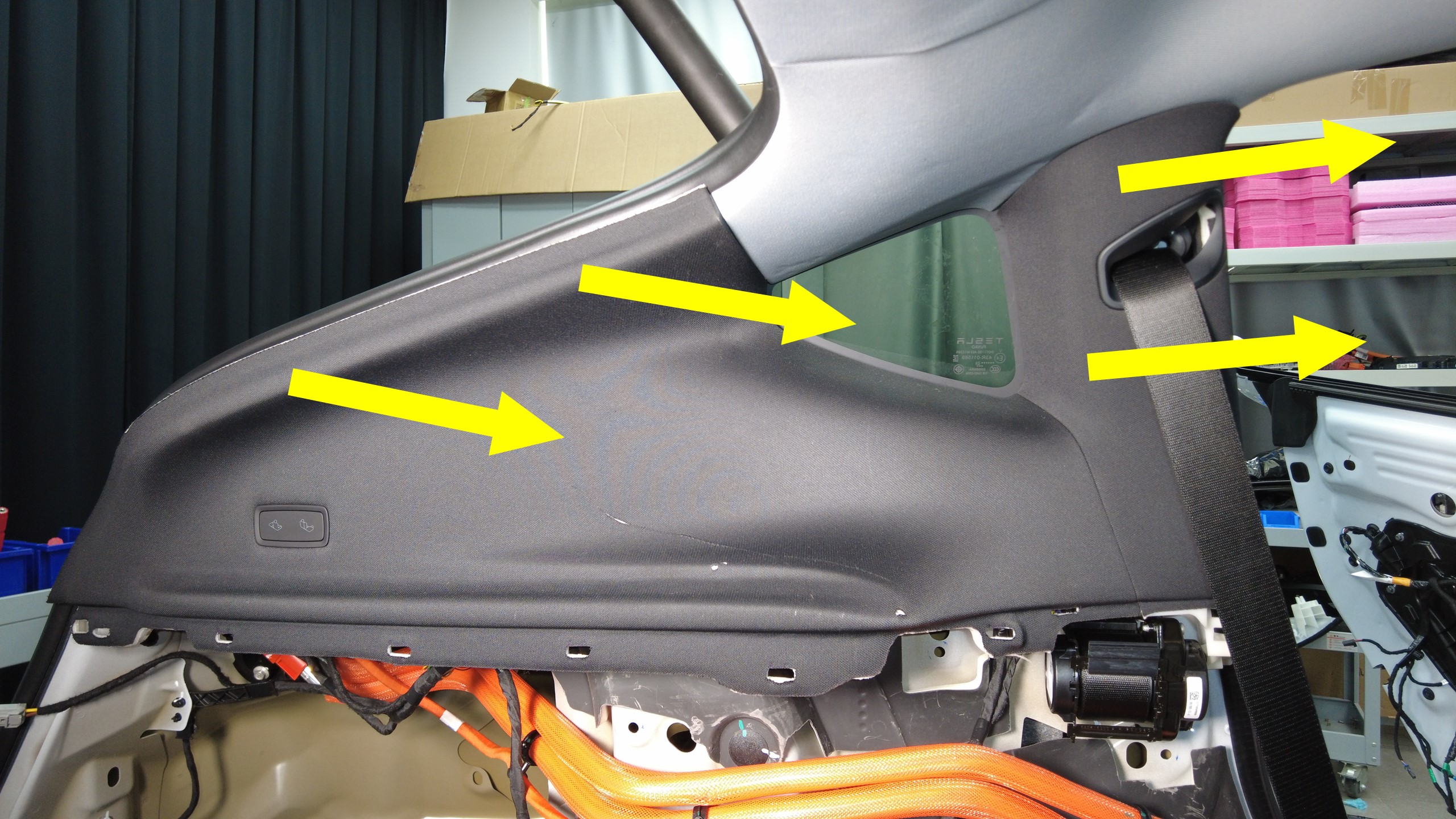

  1. 안전벨트를 LH 상단 C필러 트림 어셈블리로 통과시킵니다.
  2. 2열 LH 하단 안전벨트 앵커를 차체에 고정하는 새 볼트를 장착합니다.
    35 Nm (25.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    다음 공구를 사용하는 것이 좋습니다.
    • 13mm 소켓
  3. 2열 시트 덤프 스위치를 연결합니다.
  4. 수동 해제 케이블을 트림에 장착합니다.
  5. 상단 C필러 트림을 고정하는 클립(7개)을 장착합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    전면 상단 구석 요홈을 헤드라이너 아래로 이동한 다음 가이드 탭을 쿼터 글라스 뒤의 헤드라이너에 삽입합니다. 트렁크 씰이 트림 가장자리에 안착되었는지 확인하십시오.
  6. 기본 도어 씰 상단 C필러 트림을 고정하는 클립을 장착합니다.
  7. LH 트렁크 사이드 트림을 장착합니다. 참조 항목: Trunk Side Trim LH - Rear Under Body (Remove and Replace).
  8. LH 트렁크 포켓 브래킷을 장착합니다. 참조 항목: Pocket Bracket - LH (Remove and Replace).
  9. LH 적재함 바닥 브래킷을 장착합니다. 참조 항목: 브래킷 - 적재함 바닥 - LH(탈거 및 교체).
  10. 트렁크 씰 트림을 장착합니다. 참조 항목: Trunk Sill Lower Trim (Remove and Replace).
  11. 전면 트렁크 적재함 바닥을 장착합니다. 참조 항목: Trunk Load Floor - Front (Remove and Replace).
  12. LH 후면 시트 등받이를 원래 위치로 되돌립니다.

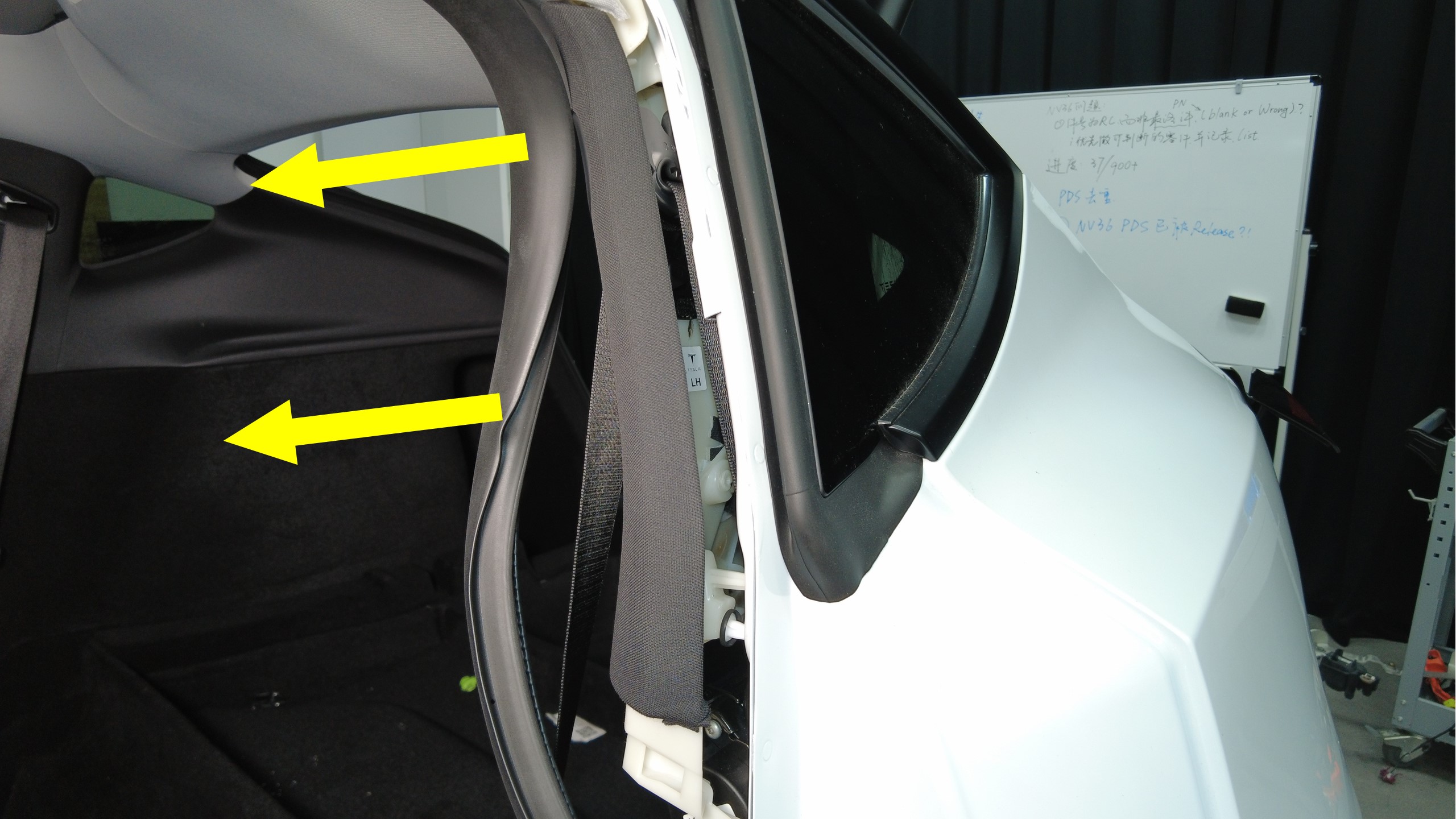

  13. LH 후면 도어 씰을 다시 제자리에 장착합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    필러 및 실 트림 탭을 씰 아래에 안착시킵니다.
  14. LH 하단 C필러 트림을 장착합니다. 참조 항목: Trim - C-Pillar - Lower - LH (5-Seat) (Remove and Replace).
  15. 2열 하단 시트 쿠션을 장착합니다. 참조 항목: Seat Cushion - 2nd Row (Remove and Replace).
  16. 전면 시트를 원래 위치로 이동합니다.
  17. 모든 도어를 닫고 모든 창문을 완전히 올립니다.
