Shunt - HV Battery (Remove and Replace)

교정 코드 1630012502 FRT 1.08 바고: 절차에서 명시적으로 언급하지 않는 한 위 교정 코드 및 FRT는 연결된 절차를 포함하여 이 절차를 수행하는 데 필요한 모든 작업을 반영합니다. 명시적으로 지시하지 않는 한 교정 코드를 누적하지 마십시오. 참고: FRT와 그 생성 방법에 대한 자세한 내용은 표준 정비 작업시간을 참조하십시오. FRT 값에 대한 피드백을 제공하려면 ServiceManualFeedback@tesla.com으로 이메일을 보내십시오. 참고: 아래 절차를 수행할 때 개인 보호의 내용을 참조하여 적절한 PPE를 착용했는지 확인하십시오.참고: 안전하고 건강한 작업 사례는 인체공학적 주의 사항의 내용을 참조하십시오.

  • 2025-06-04: 측정 전에 Hioki 저항계 영점 조정 지침을 추가했습니다.
    • 2025-10-20: 다양한 션트 유형에 맞게 루틴을 업데이트했습니다.
  • 1057602-00-A 래칫, 1/4" Sq Dr, HV 절연
  • 1057606-00-A Skt, 1/4" Sq Dr, 13mm, HV 절연
  • 1131071-00-A 더미 차단 장치, 점화식, 안전
  • 1108272-00-B 캡, 로직 커넥터, 인버터, 3DU
  • 1076927-00-A 저항계, 마이크로옴, Hioki RM 3548
Warning IconA warning icon, calling your attention to a possibly risky situation
경고
고전압에 노출되는 절차를 수행하기 전에 작업자에게 모든 장신구(시계, 팔찌, 반지, 목걸이, 귀걸이, ID 태그, 피어싱 장신구 등)를 벗으라고 하고 주머니에서 모든 물건(열쇠, 동전, 펜, 연필, 공구, 패스너 등)을 꺼내 놓으십시오.
Warning IconA warning icon, calling your attention to a possibly risky situation
경고
절차를 수행하기 위해서 시력 교정 안경이 필요한 경우, 시력 교정 안경을 머리에 단단히 고정하여 떨어지지 않게 하십시오.
Warning IconA warning icon, calling your attention to a possibly risky situation
경고

모든 필수 인증 교육을 완료한 기술자만 이 절차를 수행할 수 있습니다. Tesla는 타사 서비스 제공업체 기술자가 이 절차를 수행하기 전에 동등한 교육을 받을 것을 권장합니다. Tesla 기술자 요구 사항에 대한 자세한 내용이나 타사 기술자에 대한 분야별 설명은 HV Certification Requirements를 참조하십시오. 고전압 케이블, 버스바 또는 피팅을 다룰 때에는 항상 적합한 개인 보호 장비(PPE)와 클래스 0(1000V)의 최소 정격을 갖는 절연 HV 장갑을 착용해야 합니다. 추가 안전 정보는 기술 노트 TN-15-92-003고압 인식 주의 사항을 참조하십시오.

토크 규격

표 1. 토크 규격: Shunt - HV Battery (Remove and Replace)
설명 토크 값 권장 공구 재사용/교체 참고
HV 배터리 션트를 보조 베이에 고정하는 볼트
9 Nm (6.6 lbs-ft)
  • 절연 공구:
    • 13mm 소켓
    • 래칫/토크 렌치
 교체

탈거

  1. 보조 베이를 탈거합니다. 참조 항목: Cover - Ancillary Bay (Remove and Replace).
  2. 보조 베이에서 점화식 차단기를 탈거합니다. 참조 항목: Pyro Disconnect - HV Battery (Remove and Replace).
  3. 점화식 차단기 더미를 장착합니다.
  4. 션트 어셈블리 커넥터를 연결 해제합니다.
  5. 션트 절연체에서 하네스를 분리합니다.
  6. 션트 절연체를 탈거합니다.
  7. 션트 어셈블리를 보조 베이에 고정하는 볼트를 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    TIp
    다음 공구를 사용하는 것이 좋습니다.
    • 절연 공구:
      • 13mm 소켓
      • 래칫/토크 렌치
  8. 점화식 차단기 더미를 탈거합니다.
  9. 보조 베이에서 션트 어셈블리를 탈거합니다.

장착

  1. IPA 천을 사용하여 션트, 버스바 및 점화식 배터리 차단기의 HV 접합면을 닦아냅니다.
  2. 장착하기 위해 션트 어셈블리를 보조 베이에 놓습니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    새 션트 바 저항과 부품 번호를 기록하십시오. 션트 스티커에 적힌 대로, 저항값은 20000~30000에 가까워야 합니다.
  3. 션트 어셈블리를 보조 베이에 고정하는 볼트를 느슨하게 장착합니다.
    Informational PurposesAn informational icon, calling your attention
    TIp
    다음 공구를 사용하는 것이 좋습니다.
    • 절연 공구:
      • 13mm 소켓
      • 래칫/토크 렌치
  4. 멀티미터를 "LoZ"(낮은 임피던스) 모드로 설정합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    모드 선택기에 "LoZ" 모드가 없는 Fluke 멀티미터의 경우 멀티미터(LoZ 설정)의 내용을 참조하십시오.
  5. 보조 베이에 점화식 차단기를 장착합니다. 참조 항목: Pyro Disconnect - HV Battery (Remove and Replace).
  6. HV 배터리 션트를 보조 베이에 고정하는 새 볼트를 조입니다.
    9 Nm (6.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    다음 공구를 사용하는 것이 좋습니다.
    • 절연 공구:
      • 13mm 소켓
      • 래칫/토크 렌치
  7. Hioki 저항계의 영점 조정을 수행합니다. 참조 항목: 저항계(영점 조정).
  8. Hioki 저항계를 사용하여 점화식 배터리 차단기와 LH 버스바 사이의 HV 조인트에서 저항을 측정합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    최대 허용 저항은 0.048mΩ(48μΩ)입니다. 고전압 조인트에 저항이 너무 많습니다. 패스너를 탈거하고 이소프로필 알코올로 해당 부위를 청소한 후 패스너를 다시 장착하고 다시 테스트합니다.
  9. Hioki 저항계를 사용하여 점화식 배터리 차단기와 션트 사이의 HV 조인트에서 저항을 측정합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    최대 허용 저항은 0.033mΩ(33μΩ)입니다. 고전압 조인트에 저항이 너무 많습니다. 패스너를 탈거하고 이소프로필 알코올로 해당 부위를 청소한 후 패스너를 다시 장착하고 다시 테스트합니다.
  10. Hioki 저항계를 사용하여 션트와 인접 버스바 사이의 HV 조인트의 저항을 측정합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    최대 허용 저항은 0.045mΩ(45μΩ)입니다. 고전압 조인트에 저항이 너무 많습니다. 패스너를 탈거하고 이소프로필 알코올로 해당 부위를 청소한 후 패스너를 다시 장착하고 다시 테스트합니다.
  11. 션트 절연체를 장착합니다.
  12. 하네스를 션트 절연체에 장착합니다.
  13. 션트 어셈블리 커넥터를 연결합니다.
  14. 서비스 절연체 키트와 HVC 로직 캡을 탈거합니다.
  15. 보조 베이를 장착합니다. 참조 항목: Cover - Ancillary Bay (Remove and Replace).
  16. 정비 모드 플러스를 활성화합니다. Toolbox 3(연결 및 연결 해제)를 참조하십시오.

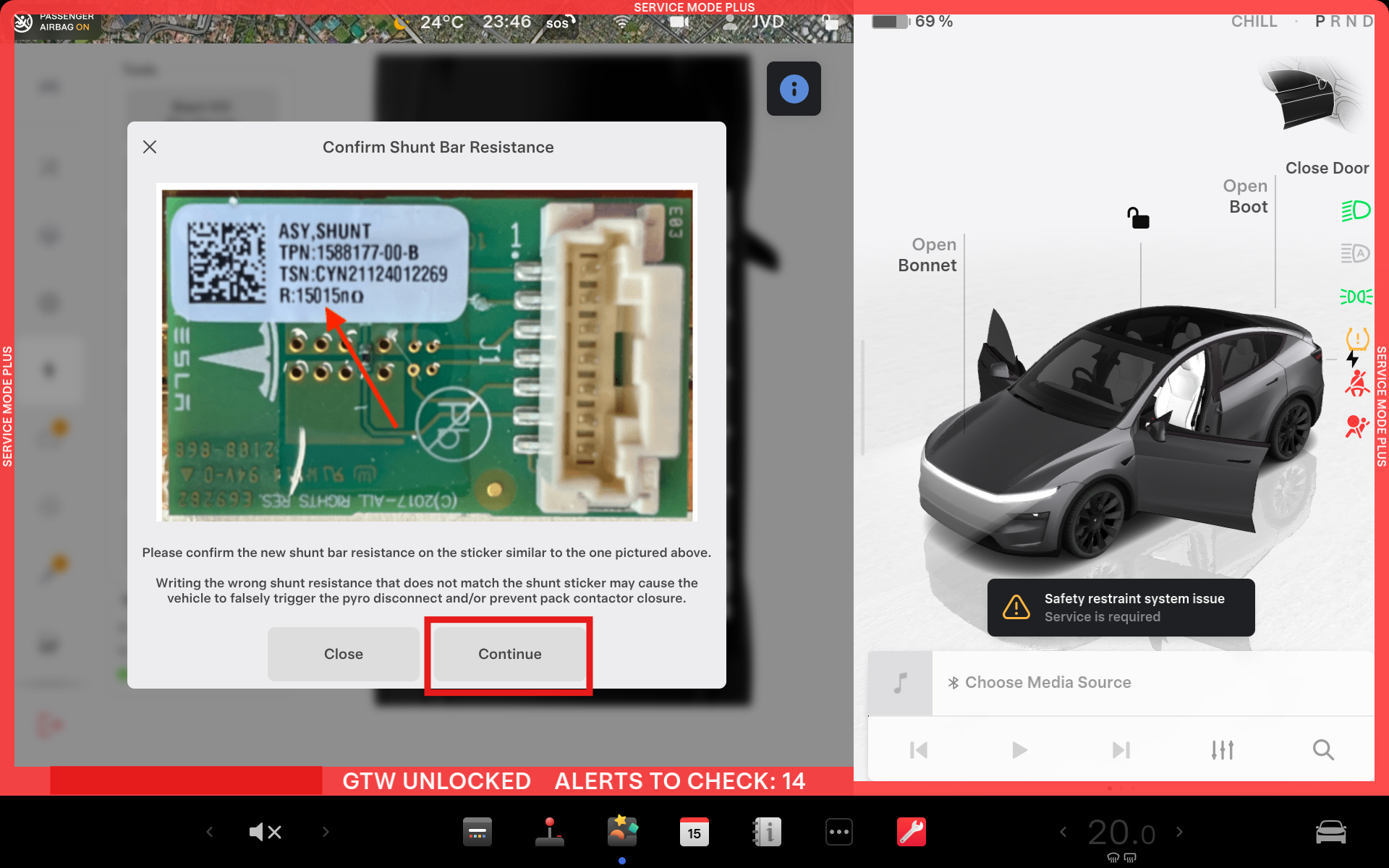

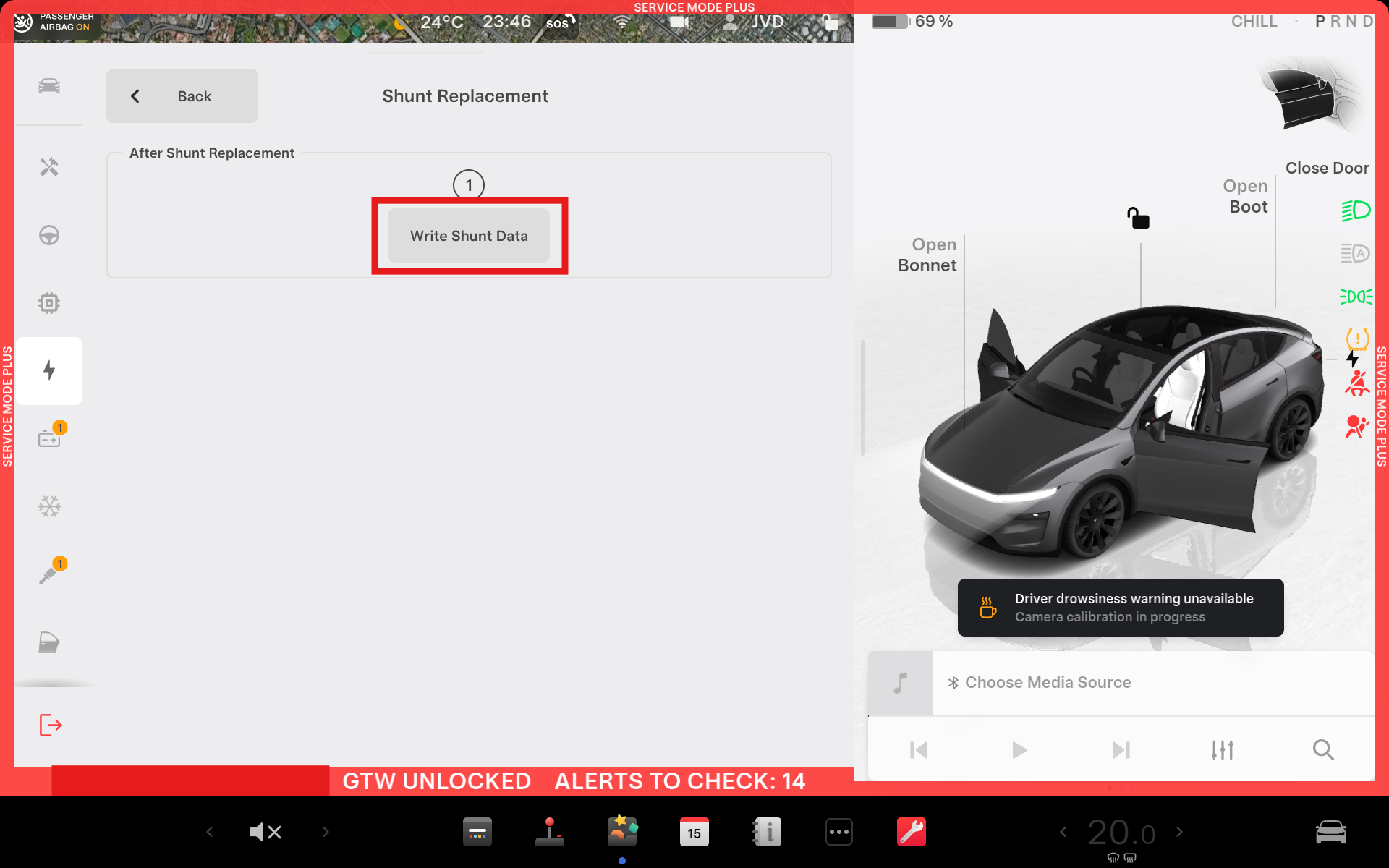

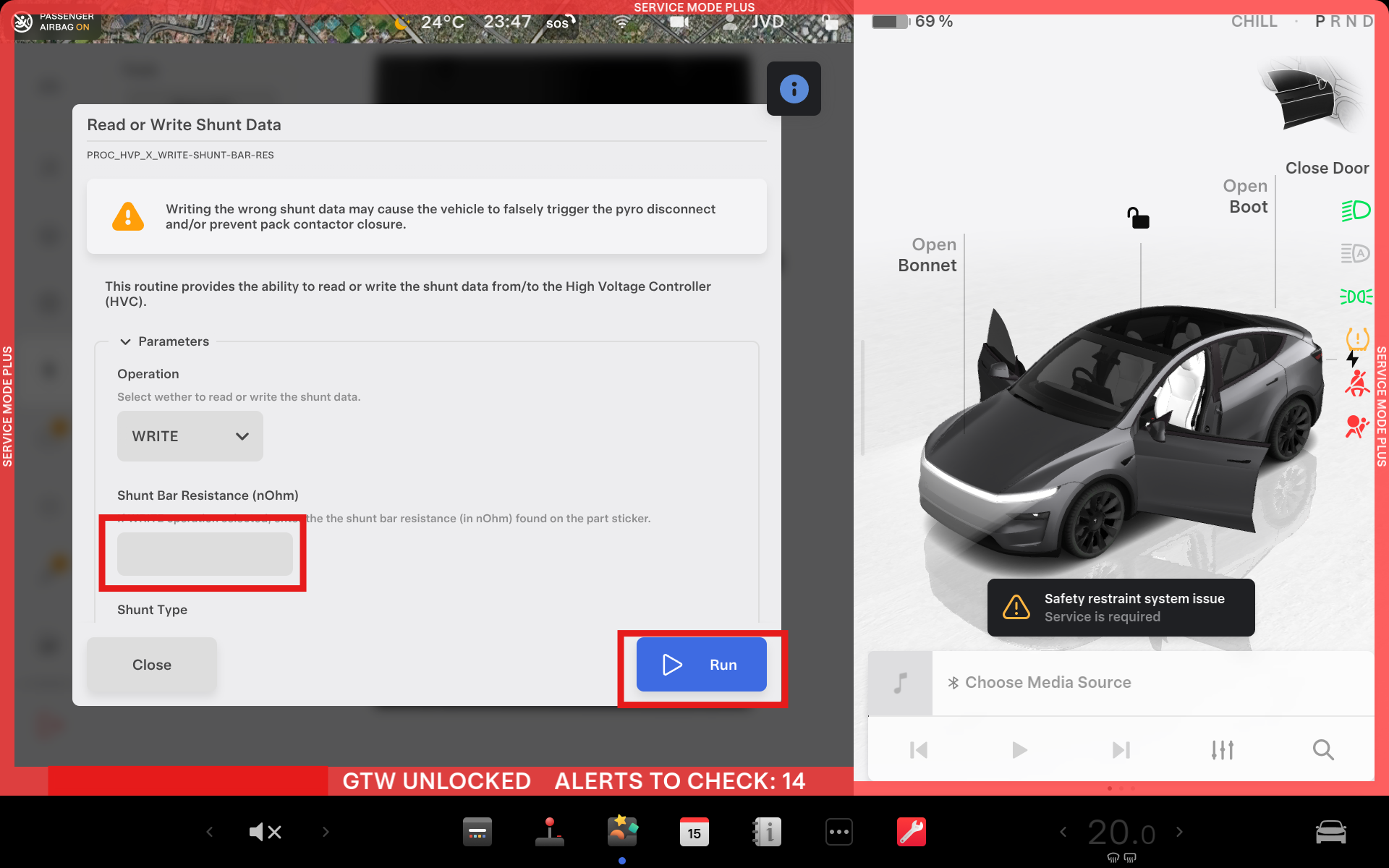

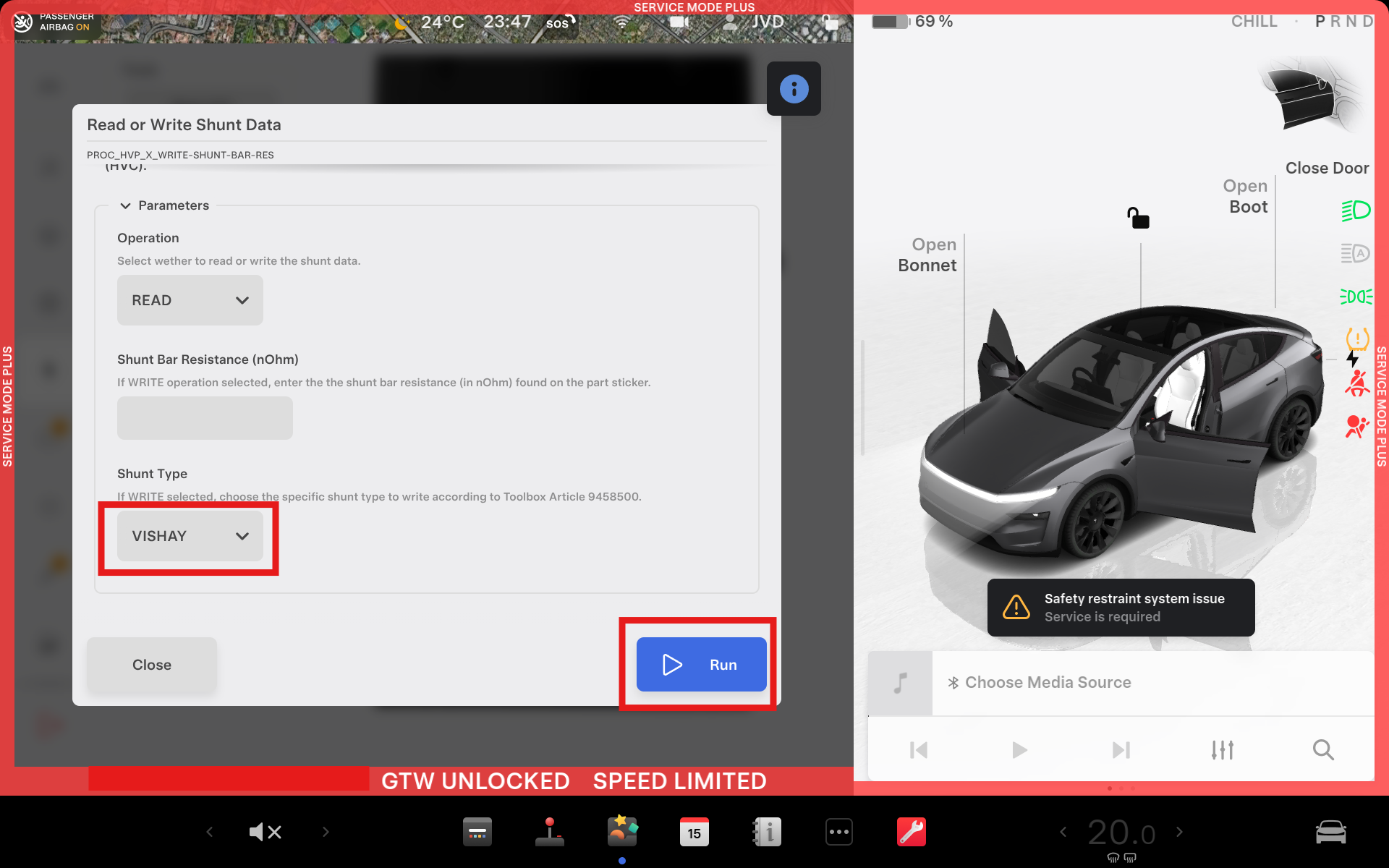

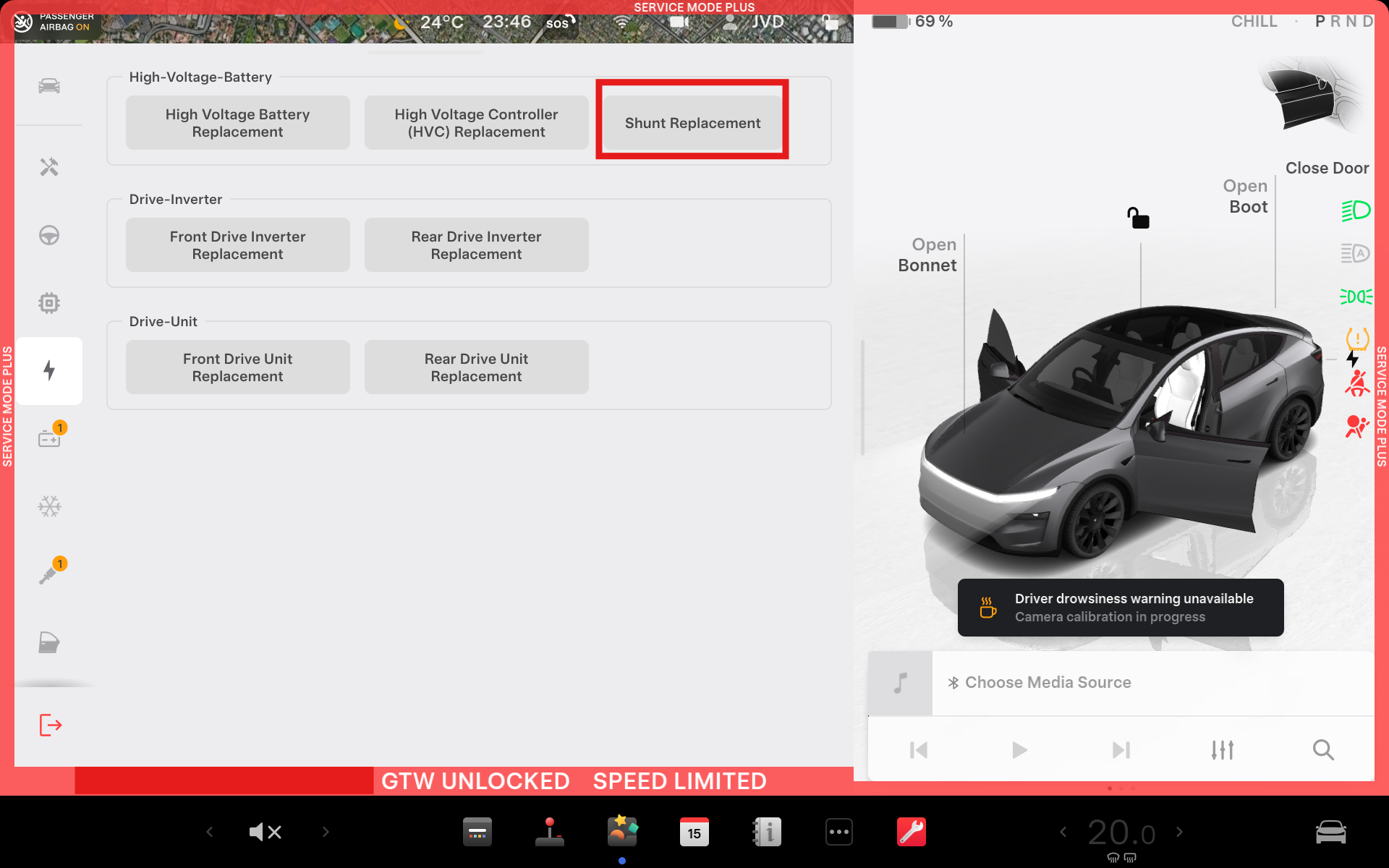

  17. 고전압 > 절차 > 션트 교체 > 계속 > 션트 데이터 쓰기 및 WRITE 작업을 선택하고 2단계에서 기록한 션트 바 저항값을 입력하고 부품 번호에 따라 해당 션트 유형을 선택합니다. Run을 클릭하여 루틴이 완료될 때까지 기다립니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    션트 유형에는 2084224-XX-X와 같은 Vishay 부품 번호와 1078835-XX-X 또는 1588177-XX-X와 같은 Cyntec 부품 번호가 있습니다.
  18. 정비 모드 플러스를 종료합니다. Toolbox 3가 설치된 노트북을 차량에 연결합니다. Toolbox 3(연결 및 연결 해제)를 참조하십시오.
  19. HEPA 필터 어셈블리를 장착합니다. Toolbox 3(연결 및 연결 해제)를 참조하십시오.
