HVAC - Thermistor - RH (Remove and Replace)

교정 코드 1810130002 FRT 2.28 메모: 절차에서 명시적으로 언급하지 않는 한 교정 코드 및 해당 관련 FRT는 연결된 절차를 포함하여 이 절차를 수행하는 데 필요한 모든 작업을 반영합니다. 명시적으로 지시하지 않는 한 교정 코드를 누적하지 마십시오. 참고: FRT와 그 생성 방법에 대한 자세한 내용은 표준 정비 작업시간의 내용을 참조하십시오. 참고: 아래 절차를 수행할 때 개인 보호의 내용을 참조하여 적절한 PPE를 착용했는지 확인하십시오. 참고: 안전하고 건강한 작업 사례는 인체공학적 주의 사항의 내용을 참조하십시오.

  1. 2025-10-10: 새로운 절차가 공개되었습니다.

탈거

  1. 도어 4개를 모두 열고 창문 4개를 모두 내립니다.
  2. 차량 터치스크린에서 컨트롤 > 스티어링을 터치하고 왼쪽 스티어링 휠 스크롤 휠을 사용하여 스티어링 컬럼을 바깥쪽 아래로 끝까지 조정합니다.
  3. 센터 콘솔 어셈블리를 탈거합니다. 참조 항목: Center Console (Remove and Install).
  4. LH 및 RH 상단 A필러 트림을 탈거합니다. 참조 항목: Trim - A-Pillar - Upper - LH (Remove and Replace).
  5. LH 및 RH 하단 A필러 트림을 탈거합니다. 참조 항목: Trim - A-Pillar - Lower - LH (Remove and Replace).
  6. 계기판 하단 어셈블리를 탈거합니다. 참조 항목: Assembly - Instrument Panel - Lower (Remove and Replace).
  7. LH 및 RH 발밑 공간 덕트를 탈거합니다. 참조 항목: Footwell Duct - Driver (Remove and Replace) 및 Footwell Duct - Passenger (Remove and Replace).
  8. RH 계기판 에어 웨이브 덕트를 탈거합니다. 참조 항목: Instrument Panel - Air Wave Duct - RH (Remove and Install).
  9. LH 계기판 에어 웨이브 덕트를 탈거합니다. 참조 항목: Instrument Panel - Air Wave Duct - LH (Remove and Replace).
  10. 카울 상단 폼을 탈거합니다. 참조 항목: Cowl Top Foam - Instrument Panel (Remove and Replace).
  11. 크로스 카 빔을 탈거합니다. 참조 항목: Beam - Cross Car (Remove and Replace).
    참고
    크로스 카 빔에서 LH 및 RH 화면 지지 브래킷을 탈거할 필요는 없습니다.

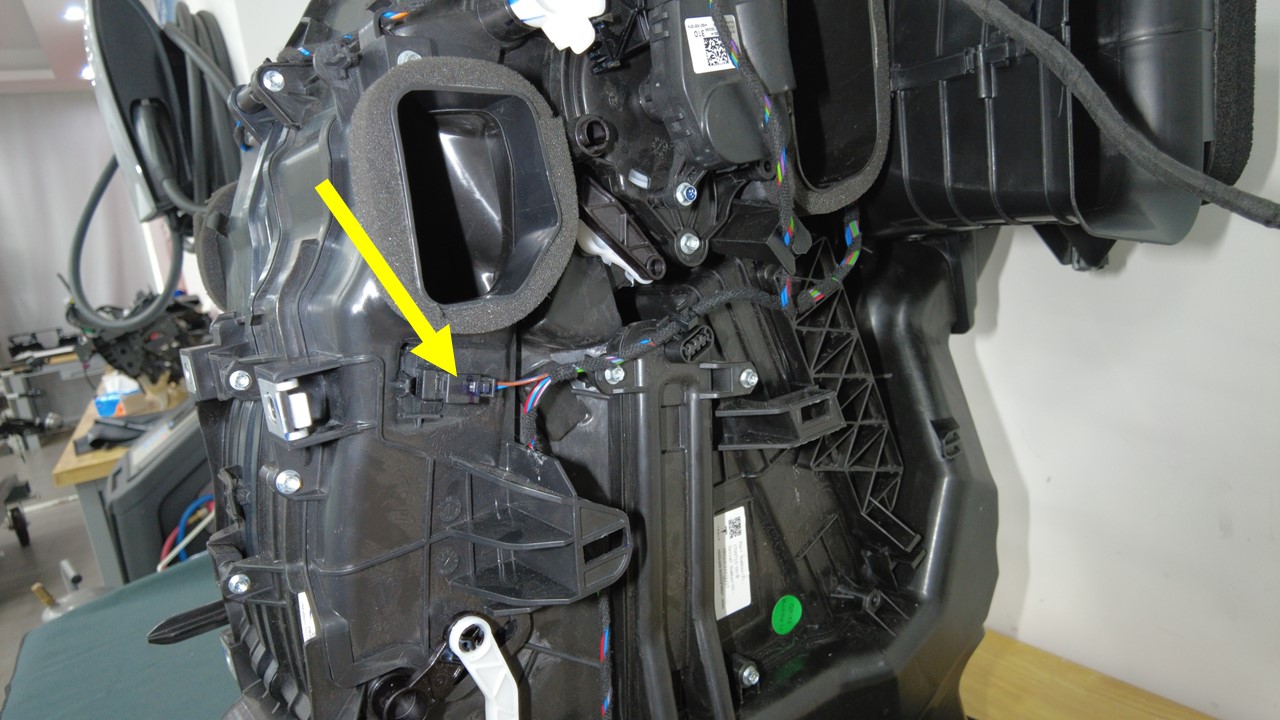

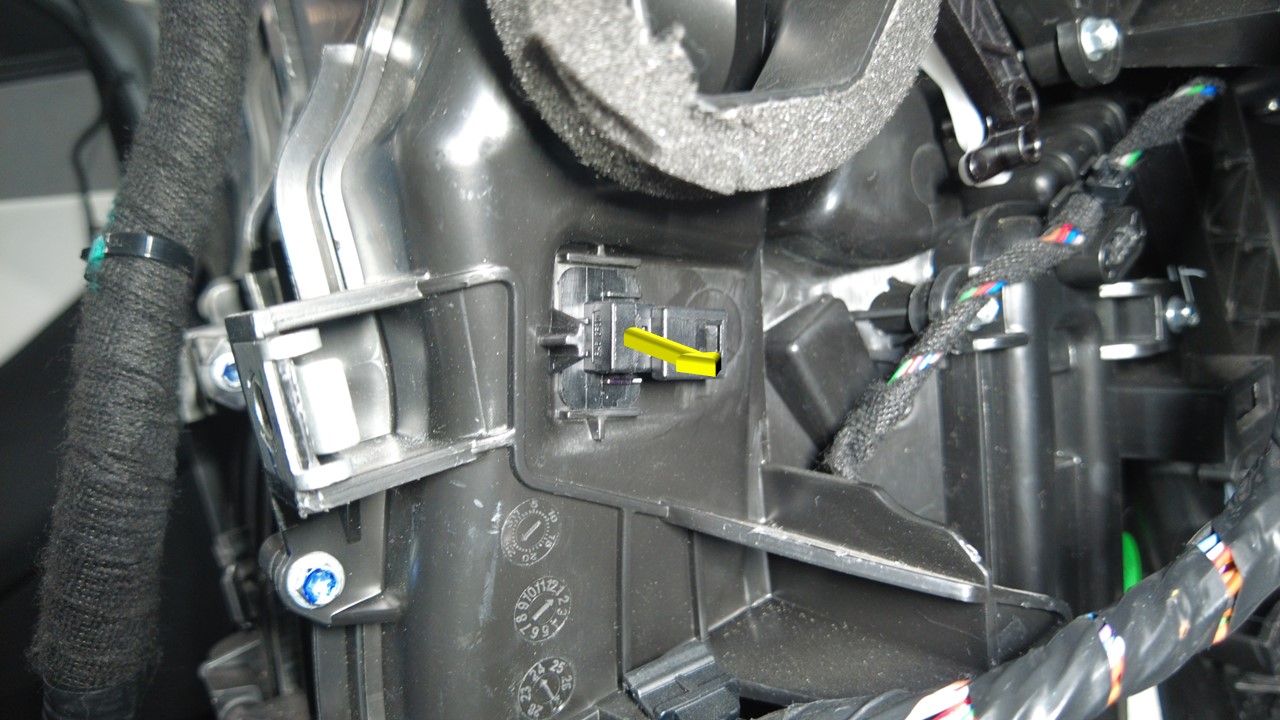

  12. RH 하단 덕트 서미스터 커넥터를 연결 해제합니다.

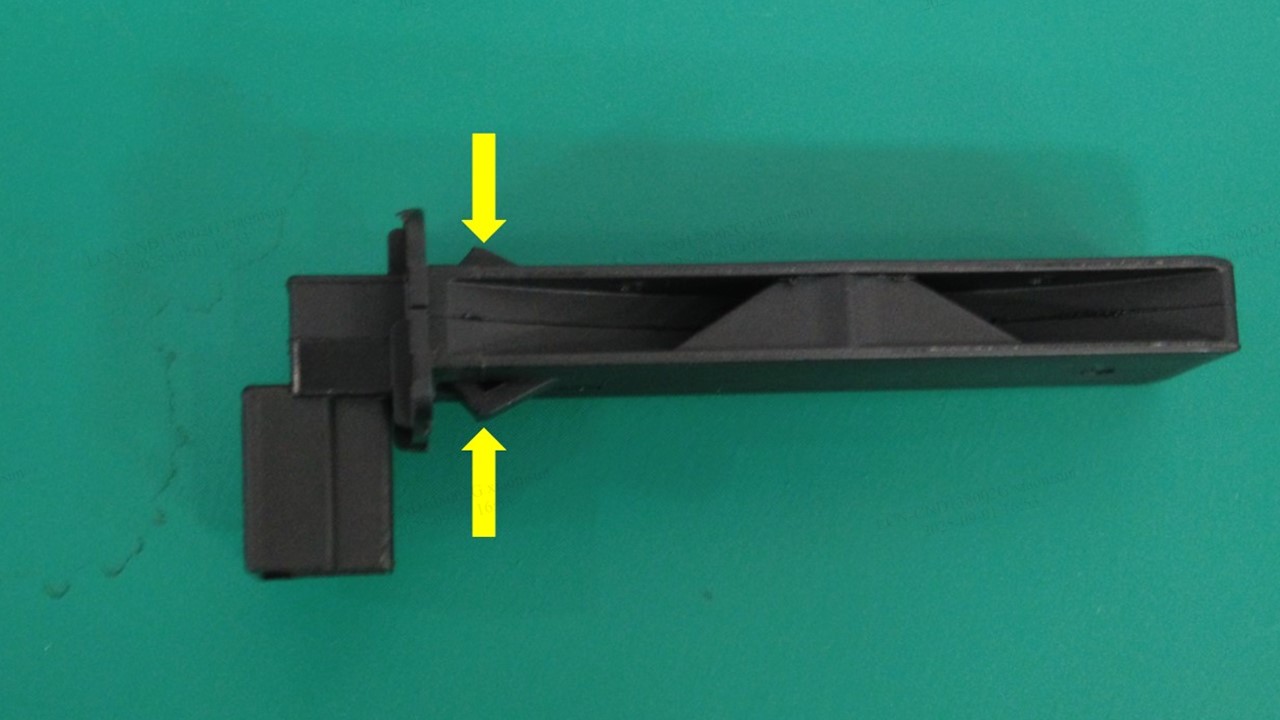

  13. HVAC에서 RH 하단 덕트 서미스터를 탈거합니다.

장착

  1. HVAC에 RH 하단 덕트 서미스터를 장착합니다.
  2. RH 하단 덕트 서미스터 커넥터를 연결합니다.
  3. 크로스 카 빔을 장착합니다. 참조 항목: Beam - Cross Car (Remove and Replace).
  4. 카울 상단 폼을 장착합니다. 참조 항목: Cowl Top Foam - Instrument Panel (Remove and Replace).
  5. LH 계기판 에어 웨이브 덕트를 장착합니다. 참조 항목: Instrument Panel - Air Wave Duct - LH (Remove and Replace).
  6. RH 계기판 에어 웨이브 덕트를 장착합니다. 참조 항목: Instrument Panel - Air Wave Duct - RH (Remove and Install).
  7. LH 및 RH 발밑 공간 덕트를 장착합니다. 참조 항목: Footwell Duct - Driver (Remove and Replace) 및 Footwell Duct - Passenger (Remove and Replace).
  8. 계기판 하단 어셈블리를 장착합니다. 참조 항목: Assembly - Instrument Panel - Lower (Remove and Replace).
  9. LH 및 RH 하단 A필러 트림을 장착합니다. 참조 항목: Trim - A-Pillar - Lower - LH (Remove and Replace).
  10. LH 및 RH 상단 A필러 트림을 장착합니다. 참조 항목: Trim - A-Pillar - Upper - LH (Remove and Replace).
  11. 센터 콘솔 어셈블리를 장착합니다. 참조 항목: Center Console (Remove and Install).
  12. LH 및 RH 전면 시트를 원래 위치로 이동합니다.
  13. 차량 터치스크린에서 컨트롤 > 스티어링을 터치한 다음 왼쪽 스티어링 휠 스크롤 휠을 사용하여 스티어링 컬럼을 원래 위치로 다시 조정합니다.
  14. 창문 4개를 모두 올리고 도어 4개를 모두 닫습니다.
