Camera - Front Fascia ((拆卸和更换))

校正代码 1722010012 FRT 0.18 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至ServiceManualFeedback@tesla.com。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。注意：请参阅人体工程学注意事项查看安全健康的作业规程。

  1. 2025-10-10: 发布了新的程序。

拆卸

  1. 打开 LH 前车门，降下 LH 前车窗。
  2. 通过触摸屏将车辆置于“维护模式”。请参阅 维护模式。
  3. 拆下将前饰板摄像头盖板固定到前饰板总成的螺钉（2 个）。
    Informational PurposesAn informational icon, calling your attention
    注
    推荐使用以下工具
    • 梅花 T20 套筒

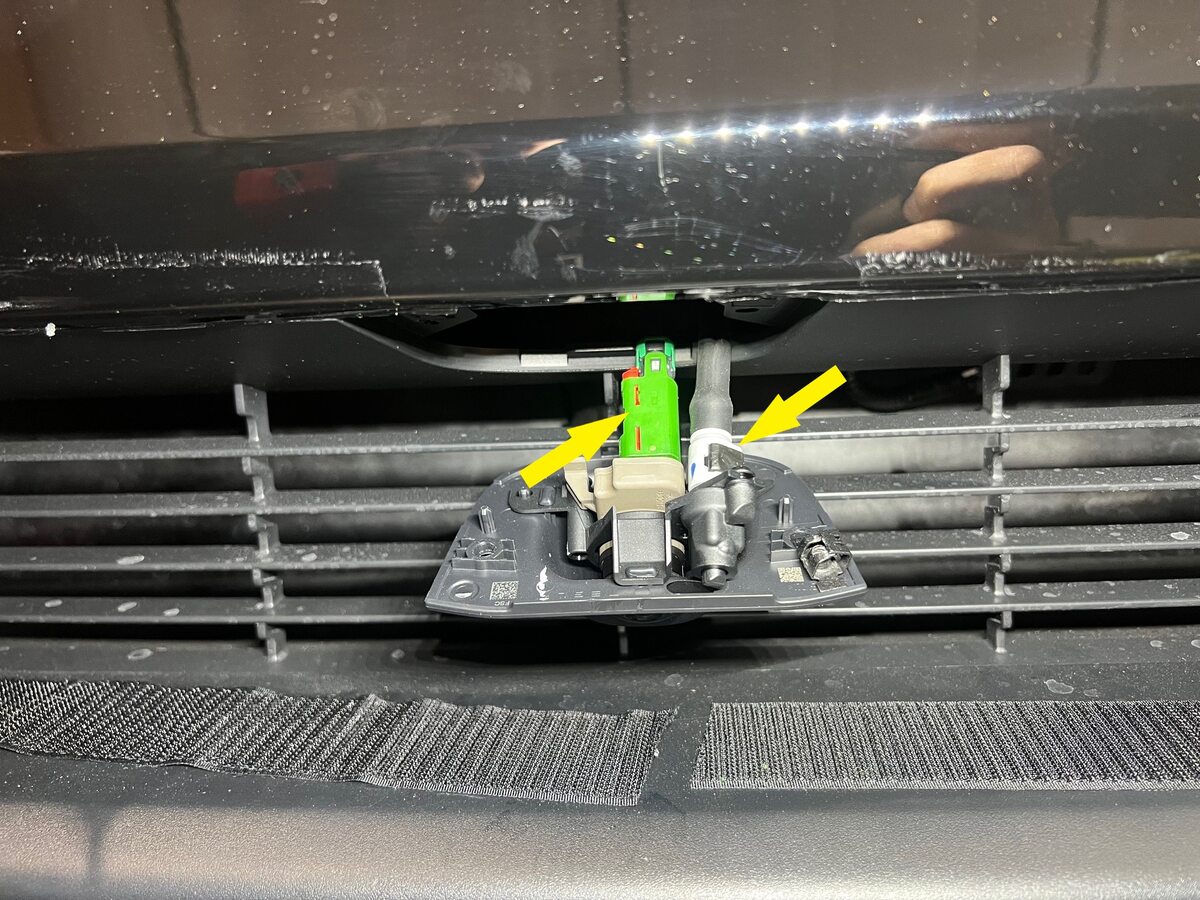

  4. 断开前饰板摄像头连接器和纳米喷嘴。

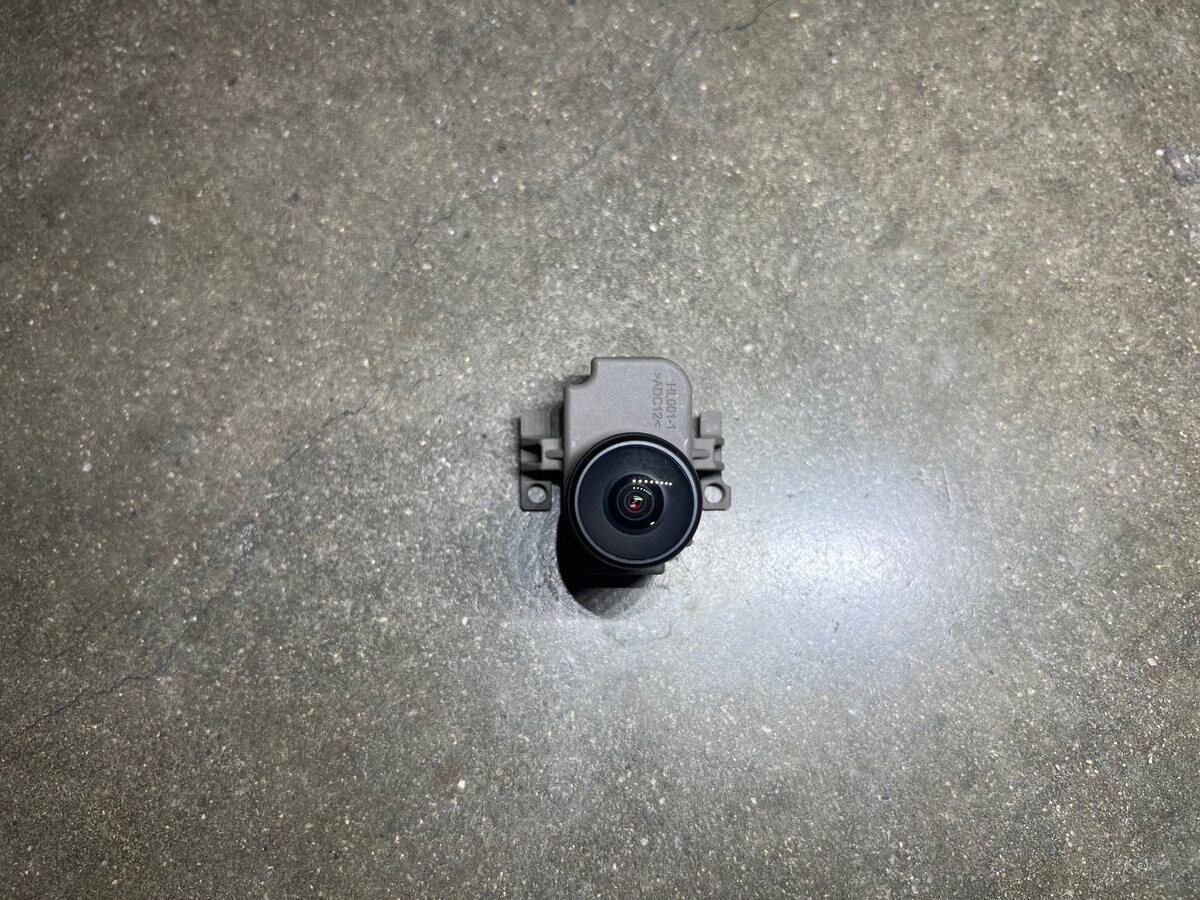

  5. 拆下将前饰板摄像头固定到盖板的螺钉（2 个），然后拆下摄像头。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • PH2 粗短型十字螺丝刀

安装

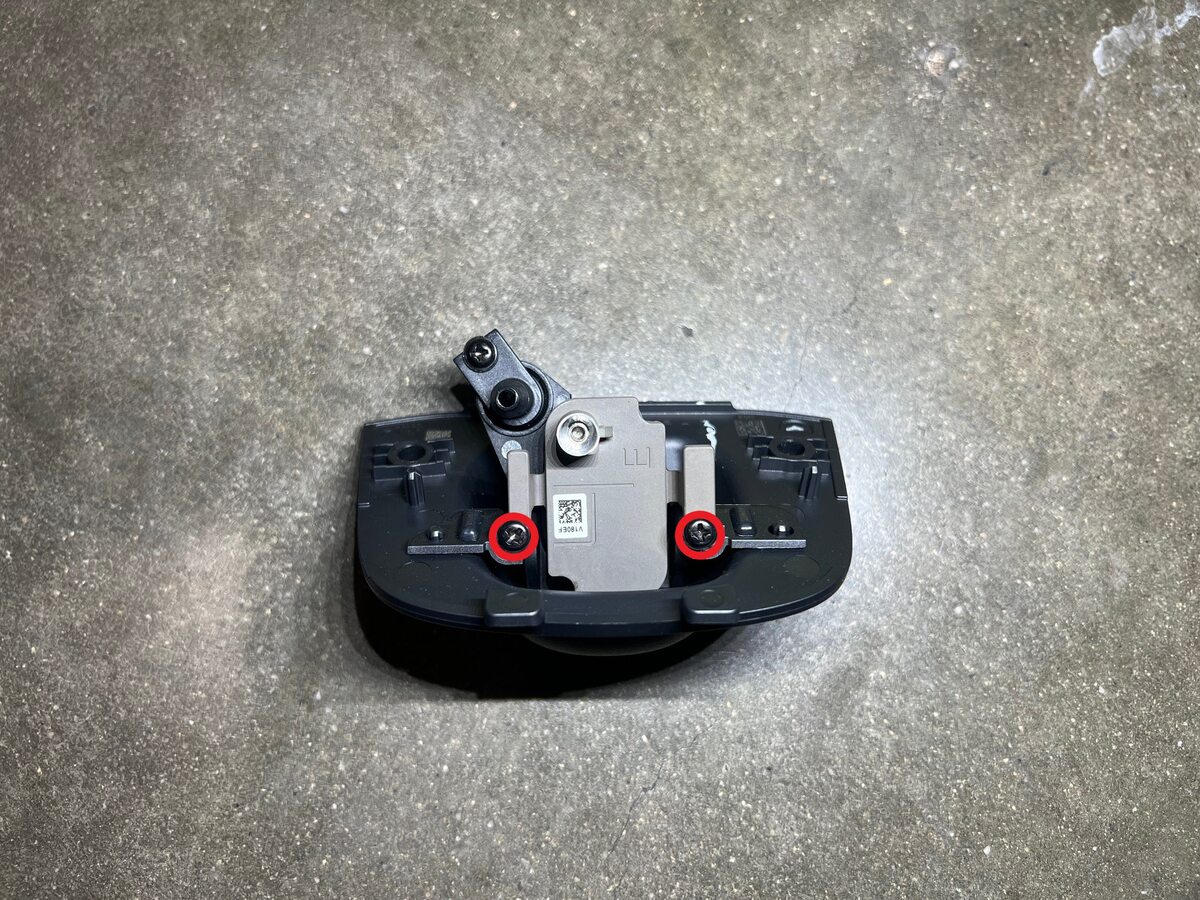

  1. 安装将前饰板摄像头固定到盖板的螺钉（2 个）。
    2 Nm (1.5 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • PH2 粗短型十字螺丝刀
  2. 连接前饰板摄像头连接器和纳米喷嘴。
  3. 安装将前饰板摄像头盖板固定到前饰板总成的螺钉（2 个）。
    4 Nm (2.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    注
    推荐使用以下工具
    • 梅花 T20 套筒
  4. 将本地装有 Toolbox 3 的笔记本电脑与车辆相连。请参阅 Toolbox 3（连接和断开）。
  5. 在 Toolbox 3.0 中，执行以下步骤。
    1. 点击Actions选项卡，在搜索字段中输入 "Calibration Mode"，点击PROC_DAS_X_ENTER-CALIBRATION-MODEvia Toolbox: (link)，点击Run，然后等待例行程序完成。
    2. 点击Actions选项卡，在搜索字段中输入 "Fascia Camera"，点击PING-HTTP_DAS_FASCIA-CAMERA-SCRIPTvia Toolbox: (link)，将超时更改为 100，点击Run，然后等待例行程序完成。
    3. 点击Actions选项卡，在搜索字段中输入 "Calibration Mode"，点击PROC_DAS_X_EXIT-CALIBRATION-MODEvia Toolbox: (link)via Service Mode Plus: Driver Assist ➜ Cameras ➜ Exit Factory Calibration Mode，点击Run，然后等待例行程序完成。
  6. 断开笔记本电脑。
  7. 长按 UI 界面上的Exit Service Mode按钮以退出“维护模式增强版”。
  8. 升起 LH 前车窗并关闭 LH 前车门。
