Fascia - Front ((拆卸和更换))
校正代码
1001020042
FRT
0.78
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至ServiceManualFeedback@tesla.com。
注意：请参阅 人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意：请参阅人体工程学注意事项查看安全健康的作业规程。
- 2025-10-22: 添加了有关前饰板摄像头和清洗器软管的步骤。
- 2025 年 5 月 8 日：添加了“拆下/安装将前饰板固定到车辆的螺母”的步骤。
- 2024 年 4 月 16 日：将前饰板上部螺栓扭矩从 4 Nm 更新为 3.5 Nm，左右角螺栓扭矩从 4 Nm 更新为 2.5 Nm。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将前饰板上部固定到车辆的螺栓（5 个） |
 3.5 Nm (2.6 lbs-ft) |
|
重复使用 | |
| 将前饰板固定到左前翼子板的螺栓 |
2.5 Nm (1.8 lbs-ft) |
|
重复使用 | |
| 将裙板固定到前流线型护板的螺栓（4 个） |
5 Nm (3.7 lbs-ft) |
|
重复使用 | |
| 将裙板固定到车辆的螺母（2 个） |
3 Nm (2.2 lbs-ft) |
|
重复使用 | |
| 将裙板固定到饰板的螺栓（8 个） |
3 Nm (2.2 lbs-ft) |
|
重复使用 | |
| 将格栅固定到前饰板的螺栓（2 个） |
1.8 Nm (1.3 lbs-ft) |
|
重复使用 |
拆卸
- 拆卸前备箱储物单元。请参阅 Underhood Storage Unit ((拆卸和更换))。
-
断开前饰板摄像头清洗器软管。
注解锁黑色锁片，然后断开软管。注早期生产的车辆上可能没有此软管。如果没有，请跳过此步骤。
-
松开将前摄像头清洗器软管固定到清洗器储液罐的卡子。
注早期生产的车辆上可能没有此软管。如果没有，请跳过此步骤。
-
拆卸将前饰板上部固定到车辆的螺栓（5 个）。
TIp推荐使用以下工具
- 无绳六角螺丝刀
- 6 英寸 10 毫米深磁性套筒
- 六角扭矩扳手 - 1060071-00-A（仅适用于安装程序）
-
拆卸将左前轮拱内衬固定到前饰板的卡子（5 个），然后将内衬移开，留出操作空间。
- 小心地将一个可充气袋插入前饰板和左侧轮毂内衬之间，以便接触作业区域。
-
拆下将前保险杠饰板固定到 LH 前翼子板的螺栓。
注拆下螺栓后，给可充气袋放气并将其从车辆上取走。TIp推荐使用以下工具
- 无绳六角螺丝刀
- 6 英寸 8 毫米深磁性套筒
- 六角扭矩扳手 - 1060071-00-A（仅适用于安装程序）
- 在车辆 RH 侧重复执行第 5 至 7 步。
-
拆卸将裙板固定到前流线型护板的螺栓（4 个）。
TIp推荐使用以下工具
- 无绳棘轮/冲击钻
- 10 毫米深套筒
- 带角度测量的扭矩扳手 （仅适用于安装程序）
-
断开前饰板连接器。
注早期生产的车辆上只有 1 个连接器。
图 1. 1 个连接器 图 2. 2 个连接器 -
在协助下，松开将前饰板总成固定到车辆的卡子（16 个），然后将总成从车辆上拆下。
注拆卸时，注意请勿损坏前照灯或翼子板。注先松开两个前角，然后向上拉离车辆。注将前饰板总成放置在有垫层的作业表面。
图 3. LH 如图所示，RH 类似 -
松开将前饰板线束固定到牵引钩盖板的夹子。
-
断开前饰板摄像头电气连接器。
注早期生产的车辆上可能没有此连接器。如果没有，请跳过此步骤。
-
将电气连接器从行人警示扬声器上断开。
-
使用卡子撬具松开将前饰板线束固定到前饰板的夹子（9 个），然后拆下前饰板线束。
-
拆卸将裙板固定到车辆的螺母（2 个）。
注可通过轮拱内衬前部后侧触及螺母。TIp推荐使用以下工具
- 无绳棘轮/冲击钻
- 10 毫米套筒
- 棘轮/扭矩扳手 （仅适用于安装程序）
图 4. LH 如图所示，RH 类似 -
拆下将裙板固定到前饰板的螺栓（8 个），然后将裙板从车上拆下。
TIp推荐使用以下工具
- 无绳棘轮/冲击钻
- T40 梅花套筒
- 4 英寸加长件
- 棘轮/扭矩扳手 （仅适用于安装程序）
-
拆下将格栅固定到前饰板的螺栓（2 个）。
TIp推荐使用以下工具
- T25 梅花套筒
- 4 英寸加长件
- 无绳棘轮/冲击钻
- 棘轮/扭矩扳手 （仅适用于安装程序）
-

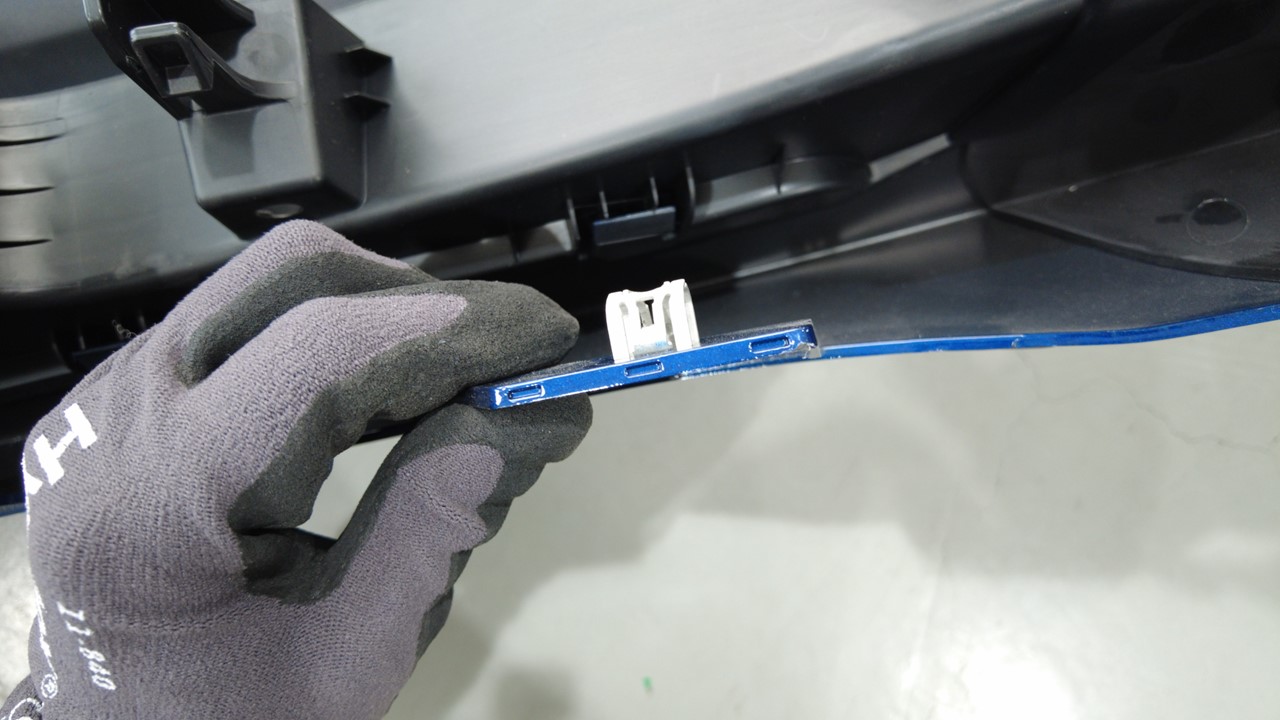

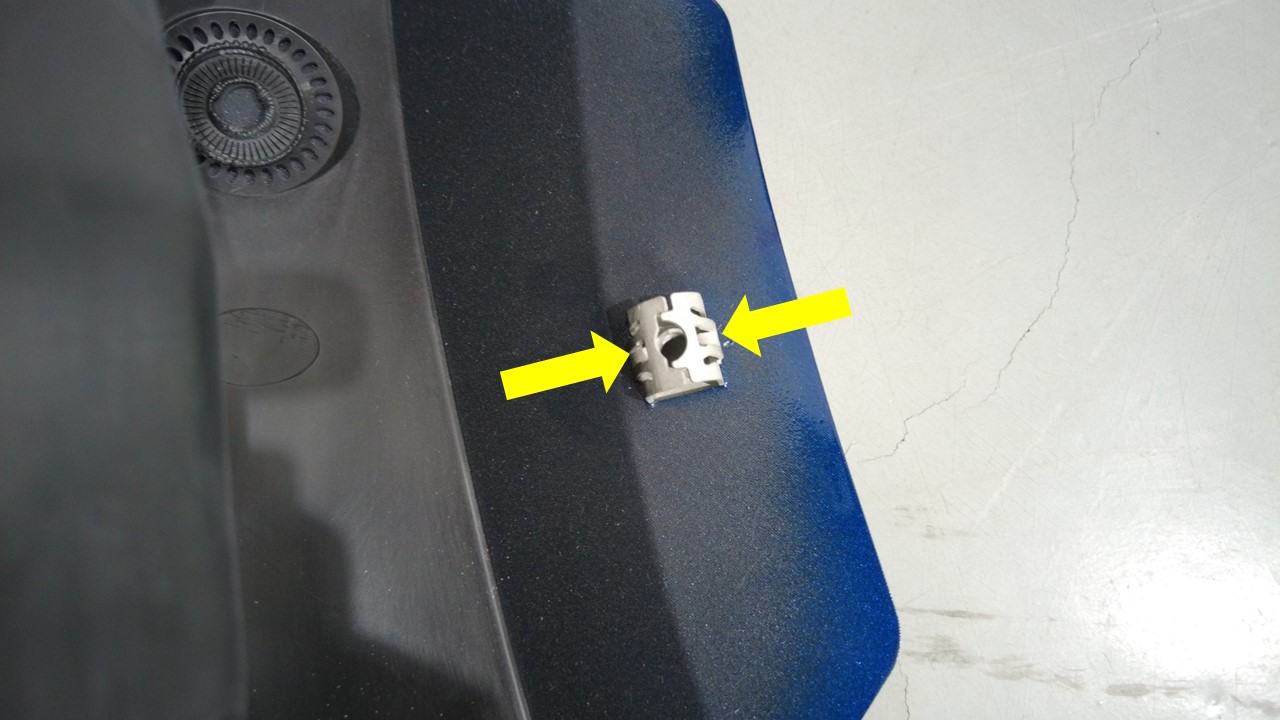

拆卸将格栅固定到前饰板的卡子（16 个）。
-

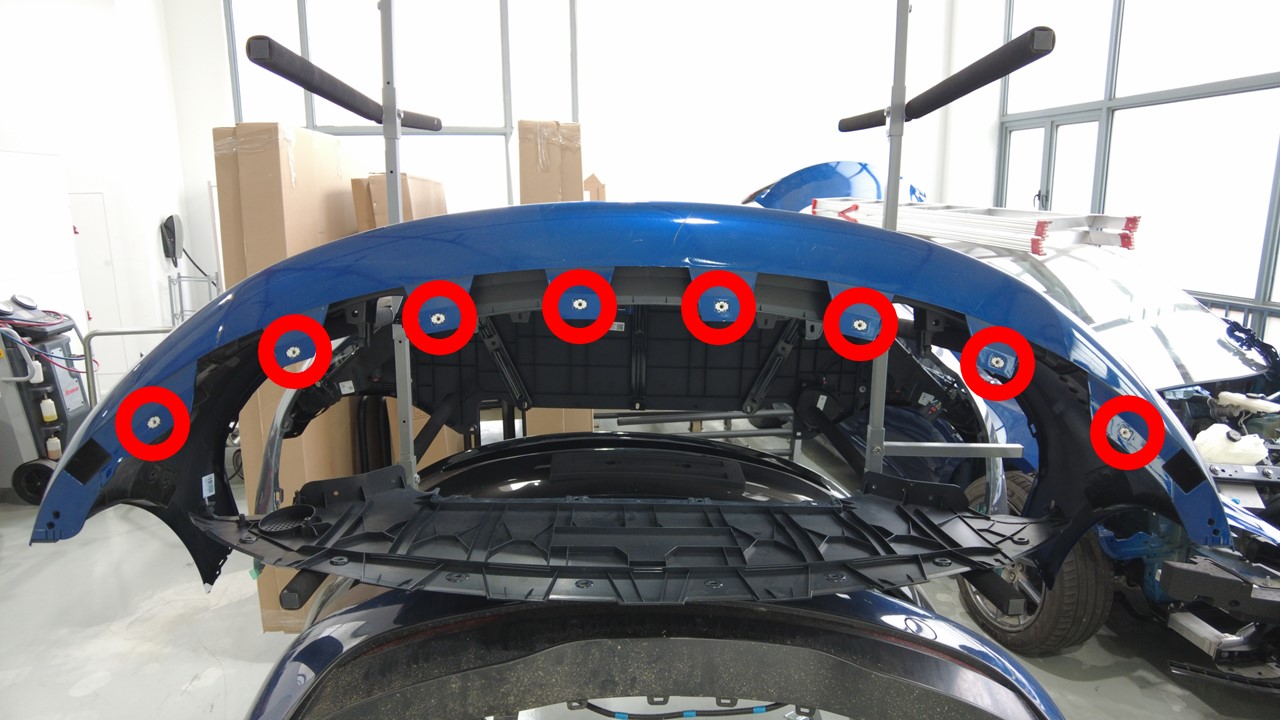

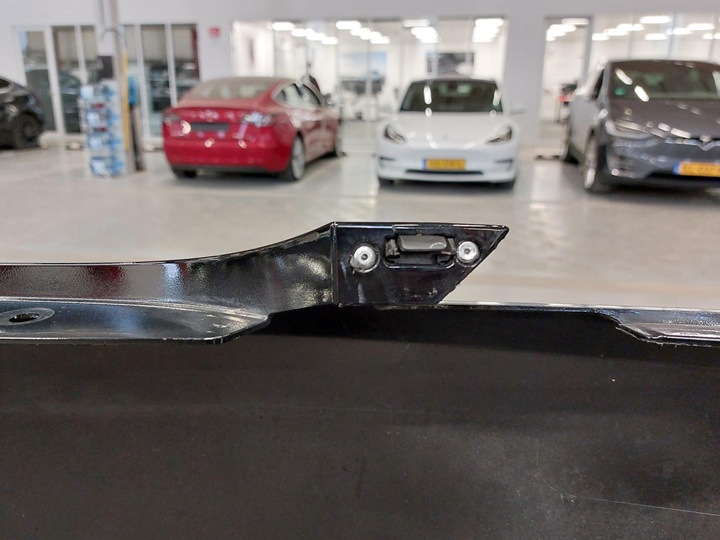

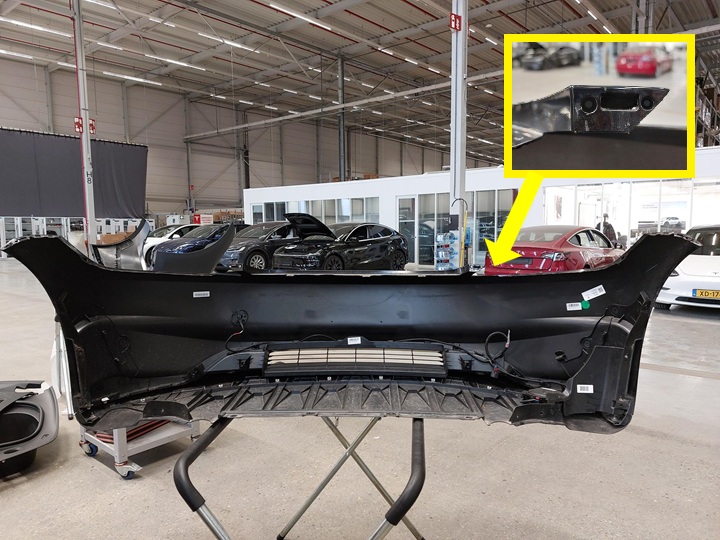

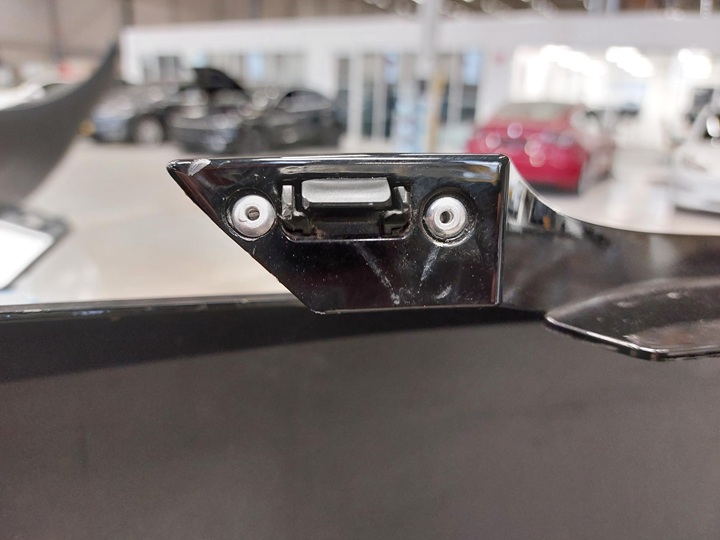

拆下将前饰板固定到前裙板的螺母（8 个）。
注推动两侧锁紧件以松开螺母。
安装
-
安装将前饰板裙板固定到前裙板的螺母（8 个）。
注如有螺母损坏，请更换。注确保螺母完全就位。
- 将格栅放置到前饰板上。
-
安装将格栅固定到前饰板的卡子（16 个）。
-
安装将格栅固定到前饰板的螺栓（2 个）。1.8 Nm (1.3 lbs-ft)TIp推荐使用以下工具
- T25 梅花套筒
- 4 英寸加长件
- 无绳棘轮/冲击钻
- 棘轮/扭矩扳手 （仅适用于安装程序）
-
将裙板安装到前饰板，然后安装将裙板固定到饰板的螺栓（8 个）。3 Nm (2.2 lbs-ft)TIp推荐使用以下工具
- 无绳棘轮/冲击钻
- T40 梅花套筒
- 4 英寸加长件
- 棘轮/扭矩扳手 （仅适用于安装程序）
-
安装将裙板固定到车辆的螺母（2 个）。3 Nm (2.2 lbs-ft)注可通过轮毂内衬前部后侧接触螺母。TIp推荐使用以下工具
- 无绳棘轮/冲击钻
- 10 毫米套筒
- 棘轮/扭矩扳手 （仅适用于安装程序）
图 5. LH 如图所示，RH 类似 -
安装将前饰板线束固定到前饰板的夹子（9 个）。
-
将电气连接器连接到行人警示扬声器。
-
将电气连接器连接到前饰板摄像头。
注早期生产的车辆上可能没有此连接器。如果没有，请跳过此步骤。
-
安装将前饰板线束固定到牵引钩盖板的夹子。
-
连接前饰板连接器。
注早期生产的车辆上只有 1 个连接器。
图 6. 1 个连接器 图 7. 2 个连接器 -
紧固将前饰板总成固定到车辆的卡子（16 个）。
图 8. LH 如图所示，RH 类似 - 小心地将一个可充气袋插入前饰板和左侧轮毂内衬之间，以便接触作业区域。
-
安装将前饰板固定到左前翼子板的螺栓。2.5 Nm (1.8 lbs-ft)注安装螺栓后，给可充气袋放气并将其从车辆上取走。TIp推荐使用以下工具
- 无绳六角螺丝刀
- 6 英寸 8 毫米深磁性套筒
- 六角扭矩扳手 - 1060071-00-A（仅适用于安装程序）
-
紧固将左前轮拱内衬固定到前饰板的卡子（5 个），然后将内衬移开，留出操作空间。
- 在车辆 RH 侧重复执行第 13 至 15 步。
-
在将裙板固定到前流线型护板的螺栓（4 个）螺纹上涂抹一小滴 Loctite 222 。5 Nm (3.7 lbs-ft)TIp推荐使用以下工具
- 无绳棘轮/冲击钻
- 10 毫米深套筒
- 带角度测量的扭矩扳手 （仅适用于安装程序）
-
安装将前饰板上部固定到车辆的螺栓（5 个）。3.5 Nm (2.6 lbs-ft)TIp推荐使用以下工具
- 无绳六角螺丝刀
- 6 英寸 10 毫米深磁性套筒
- 六角扭矩扳手 - 1060071-00-A（仅适用于安装程序）
-
安装将前摄像头软管固定到清洗器储液罐的卡子。
-
连接前饰板摄像头清洗器软管。
注锁止黑色锁片以连接软管。注早期生产的车辆上可能没有此软管。
- 安装前备箱储物单元请参阅 Underhood Storage Unit ((拆卸和更换))。
- 将装有 Toolbox 3 的笔记本电脑与车辆相连请参阅 Toolbox 3（连接和断开）。
- 通过“维护模式”或 Toolbox 执行以下例行程序（请参阅0005 - 维护模式）： PROC_DAS_X_ENTER-CALIBRATION-MODEvia Toolbox: (link)
- 通过“维护模式”或 Toolbox 执行以下例行程序（请参阅0005 - 维护模式）： PING-HTTP_DAS_X_FASCIA-CAMERA-SCRIPTvia Toolbox: (link)
- 通过“维护模式”或 Toolbox 执行以下例行程序（请参阅0005 - 维护模式）： PROC_DAS_X_EXIT-CALIBRATION-MODEvia Toolbox: (link)via Service Mode Plus: Driver Assist ➜ Cameras ➜ Exit Factory Calibration Mode
- 将装有 Toolbox 3 的笔记本电脑与车辆断开连接。
- 退出“维护模式”。请参阅 维护模式。
