后拖车挂钩（改装） (Retrofit)

校正代码 1230010016（北美地区）FRT0.66校正代码1230010026（欧洲经济委员会） FRT 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至ServiceManualFeedback@tesla.com。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2025-06-16: 更新了欧盟（欧洲经济委员会）认证拖车挂钩的相关说明以及校正代码。
  • 2025 年 2 月 5 日：添加了重新安装固件的步骤。
  • 2024 年 7 月 19 日：为安装步骤 9 添加了（临时性）说明，明确了选择 "TESLA_REV1” 的操作，以免系统设置警报。
  • 2024 年 5 月 16 日：添加了有关避免欧盟认证拖车插座腐蚀的说明。
  • 2024 年 1 月 22 日：将配置值从 TESLA_REV2 变更为 TESLA_REV1。

扭矩规格

表 1. 扭矩规格： 后拖车挂钩（改装） (Retrofit)
描述 扭矩值 推荐工具 重复使用/更换 备注
将后保险杠梁或拖车挂钩固定到车辆的螺母（6 个）。
60 Nm (44.2 lbs-ft)
  • 6 英寸加长件
  • 棘轮/扭矩扳手
  • 无绳棘轮/冲击钻
  • 15 毫米深套筒
  • 带角度测量的扭矩扳手 （仅适用于安装程序）
 重复使用
将拖车挂钩电子控制单元 (ECU) 固定到拖车挂钩总成的螺母（1 个）
6 Nm (4.4 lbs-ft)
  • 棘轮/扭矩扳手
  • 10 毫米深套筒
 重复使用 在电子控制单元 (ECU) 下方添加垫圈，以防受损。
将拖车跳线线束固定到拖车挂钩总成的螺栓（3 个）
2.5 Nm (1.8 lbs-ft)
  • Wiha 扭矩螺丝刀 0.8-5 Nm（仅适用于安装程序）
  • T25 梅花套筒
 重复使用

安装

  1. 仅适用于欧盟（欧洲经济委员会）认证拖车挂钩：执行以下子步骤以防止进水并组装拖车挂钩。

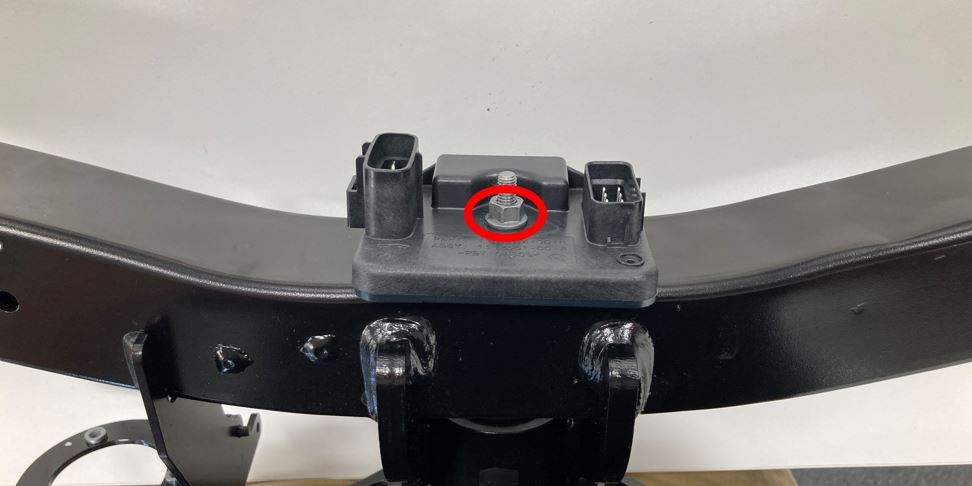

    1. 将拖车挂钩电子控制单元 (ECU) 安装到拖车挂钩总成上。
      6 Nm (4.4 lbs-ft)
      Informational PurposesAn informational icon, calling your attention
      TIp
      推荐使用以下工具：
      • 棘轮/扭矩扳手
      • 10 毫米深套筒
      Informational PurposesAn informational icon, calling your attention
      注

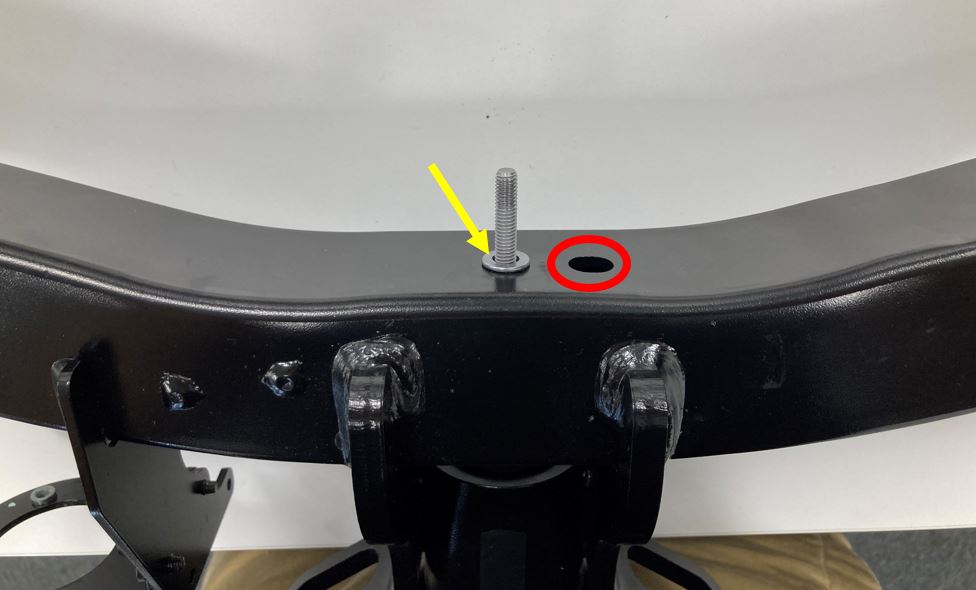

      确认拖车挂钩总成上的螺柱有一个大于 0.8 毫米的护肩。如果没有，请安装一个垫圈以防止电子控制单元 (ECU) 在安装过程中受损。

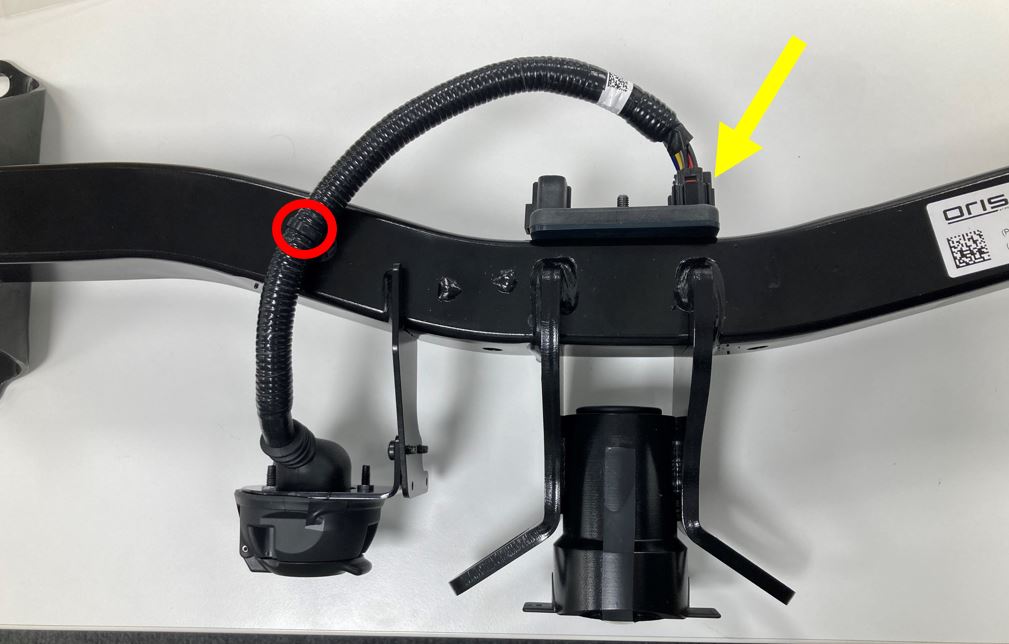

    2. 松开将拖车挂钩跳线线束固定到拖车挂钩总成的树形头卡子，然后切割树形头卡子，并将其从车辆上拆下。
    3. 沿拖车插座至拖车挂钩电子控制单元 (ECU) 连接器方向在拖车挂钩线束上粘贴胶带，使胶带稍稍重合，以免留下间隙。
      Informational PurposesAn informational icon, calling your attention
      注
      粘贴标签角落，注意需要保持标签可见。
    4. 在拖车跳线线束上距离拖车挂钩电子控制单元 (ECU) 连接器大约 23 厘米（9 英寸）处安装新的树形头卡子，然后整理好多余扎带。

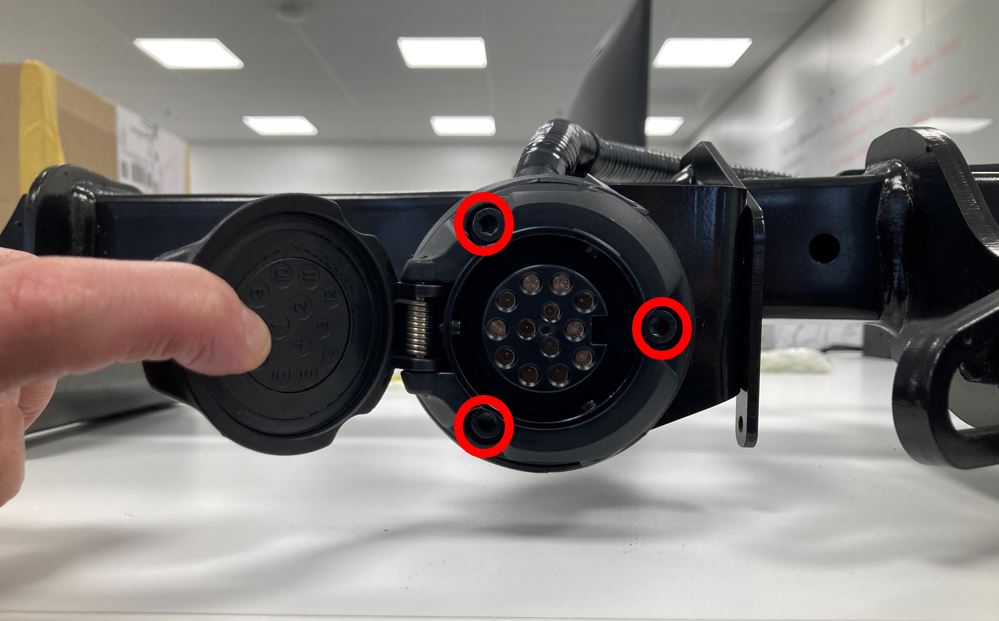

    5. 将拖车线束穿过支架布置好，然后安装将拖车线束固定到拖车挂钩总成的螺栓（3 个）。
      2.5 Nm (1.8 lbs-ft)
      Informational PurposesAn informational icon, calling your attention
      TIp
      推荐使用以下工具：
      • Wiha 扭矩螺丝刀 0.8-5 Nm（仅适用于安装程序）
      • T25 梅花套筒
    6. 将拖车跳线线束树形头卡子固定到拖车挂钩上，然后将拖车挂钩跳线线束电气连接器连接到拖车挂钩电子控制单元 (ECU)。
  2. 将拖车挂钩安装到车辆上，然后安装将拖车挂钩固定到车辆的螺母（6 个）。
    60 Nm (44.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 6 英寸加长件
    • 棘轮/扭矩扳手
    • 无绳棘轮/冲击钻
    • 15 毫米深套筒
    • 带角度测量的扭矩扳手 （仅适用于安装程序）
  3. 安装后部中间支架。请参阅 后保险杠饰板中间支架 ((拆卸和更换))。
  4. 将灰色的车身线束连接器从虚拟插头上拆下，然后将其连接到拖车挂钩电子控制单元 (ECU)。
  5. 安装后饰板。请参阅 保险杠饰板总成 - 后（拆卸和安装） ((拆卸和安装))。
  6. 将装有Toolbox 3的笔记本电脑与车辆相连。请参阅 Toolbox 3（连接和断开）。
  7. 选择Dashboards选项卡，然后选择Infotainment Dashboard和Vehicle Configuration。
  8. 选择Read Config，然后点击RUN，以加载配置值。
  9. 向下滚动到 "towPackage"，然后从下拉菜单中选择 "TESLA_REV1"。
    Informational PurposesAn informational icon, calling your attention
    注
    配置面板上选项可能会给出选择 "TESLA_REV2" 的提示，但请勿从下拉菜单中选择此选项。此时选择 "TESLA_REV2" 会导致系统设置 "VCLEFT_a318_trailerIncorrectConfig" 警报，此问题暂未得到修复。
  10. 选择Apply Changes，然后点击RUN，以保存更新后的配置。
  11. 断开笔记本电脑与车辆的连接请参阅 Toolbox 3（连接和断开）。
  12. 重新安装固件。请参阅 软件重新安装 - 触摸屏。
