维修套件，超级歧管干燥剂 ((拆卸和更换))
校正代码
1840010052
FRT
0.30
注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时深入了解 FRT 及其创建方式。
注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意：请参阅人体工程学注意事项查看安全健康的作业规程。
- 2026-05-15: 删除了紧急响应回路步骤以及温度系统/暖通空调 (HVAC) 性能测试步骤。
- 2025-06-09: 更新了拆卸蓄压器盖所需的专用工具。
- 2025-05-08: 添加了“制冷剂回收完毕后通过触摸屏检查制冷剂系统压力”的额外步骤。
- 2024 年 9 月 27 日：更新了UI 界面例行程序，添加了“将制冷剂回收/重新加注校正代码 18200102 作为一项单独工项添加至服务工单”的说明。
- 2024 年 9 月 10 日：添加了“在对空调系统执行操作时，必须穿上适用的防护服，包括面部和眼部防护罩、耐热手套、橡胶靴和围裙或防水工作服”的警告。
- 2024 年 6 月 12 日：添加了有关 Schrader 阀门的注意事项。
- 2024 年 4 月 2 日：添加了“在开启蓄压器前，请先检查空调系统压力”的提醒信息。
- 2024 年 4 月 7 日：添加了有关穿戴个人防护装备 (PPE) 的提醒信息。
设备：
- 1985068-00-A - 内螺纹接内螺纹适配器
- 1081547-00-B - 小号滑动锤
警告
HFO-R1234yf 和 R134a 属于危险液体，如果处理不当，可能导致严重伤害。在对空调系统执行操作时，必须穿戴合适的个人防护装备，包括面部和眼部防护罩、护目镜、面罩、耐热手套、防化学腐蚀手套、橡胶靴以及围裙或防水工作服。
警告
温度管理组件需在极为严格的规格范围内工作，若未认真遵守维修程序，则可能发生故障。切勿依赖过去使用其他温度管理系统的经验，请仔细阅读“维修手册”并严格按说明操作。
注
此程序要求执行空调制冷剂（回收和重新加注）程序。如果尚未自动添加到“服务工单”中，请将校正代码 18200102 作为同一工项下的一个单独校正程序添加至“服务工单”中。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 蓄压器防尘盖 |
 NaN Nm (NaN lbs-ft) |
|
更换 |
拆卸
- 设置空调机。
- 拆卸前备箱储物单元。请参阅 前备箱总成 ((拆卸和更换))。
-
通过“维护模式”或 Toolbox 执行以下例行程序（请参阅0005 - 维护模式）：
PROC_VCFRONT_X_START-THERMAL-FILL-DRAINvia Service Mode:
- Thermal ➜ Actions ➜ Start Thermal Fill/Drain
- Thermal ➜ Coolant System ➜ Start Coolant Fill/Drain
- Thermal ➜ Refrigerant System ➜ Start Refrigerant Fill/Drain
- Drive Inverter ➜ Front Drive Inverter Replacement ➜ Start Fluid Fill/Drain
- Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Start Fluid Fill/Drain
- Drive Unit ➜ Front Drive Unit Replacement ➜ Start Coolant Fill/Drain
- Drive Unit ➜ Rear Drive Unit Replacement ➜ Start Coolant Fill/Drain
注完成后，点击右上角的 "X" 关闭窗口，Thermal Fluid Fill/Drain 例行程序的时间限制为 5 小时，5 小时后，膨胀阀将关闭，必须重新执行此例行程序，点击 Garage > Vitals > HP > Refrigerant Loop EXV 确认膨胀阀处于打开位置，确认液冷冷凝器、左侧 CC、蒸发器、右侧 CC 和冷却器均处于 ~100%。再循环处于 ~20% 状态，液冷器冷凝器 (LCC) 电磁阀处于打开状态 -
回收空调制冷剂。请参阅 空调制冷剂（回收和再充注） (Restore)。
警告HFO-R1234yf 和 R134a 属于危险液体，如果处理不当，可能导致严重伤害。在对空调系统执行操作时，必须穿戴合适的个人防护装备，包括面部和眼部防护罩、护目镜、面罩、耐热手套、防化学腐蚀手套、橡胶靴以及围裙或防水工作服。注执行以下步骤前，确保空调系统未超压。否则，可能会造成部件损坏和/或人身伤害。
-

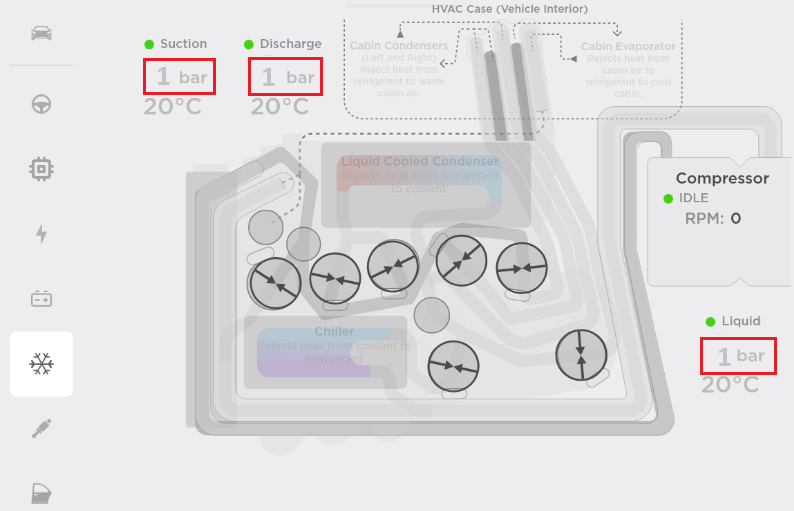

在触摸屏上，确认制冷剂系统压力处于大气压水平（大约 1 巴）。
注在触摸屏上，点击。
- 在触摸屏上，点击以关闭车辆电源。
- 穿戴适当的个人防护装备 (PPE)。
- 将空调软管从车辆上拆下。
-

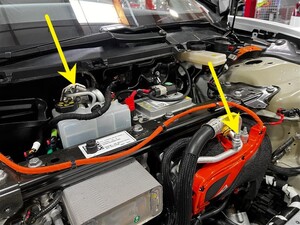

小心按下 Schrader 阀门（2 个），以平衡空调系统压力和实际环境大气压。
警告确保按下了两个 Schrader 阀门。否则可导致伤害。
-
将防尘盖从蓄压器上拆下并弃置（如有）。
TIp推荐使用以下工具
- T30 六角批头
- 3 英寸加长件
- 回旋头棘轮/回旋头扭矩扳手
-
使用卡环钳拆下蓄压器盖卡环，并将其弃置。
警告整个过程都要佩戴面罩，以防止异物在压力下飞出。警告本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤，以避免部件损坏和/或人身伤害。
-

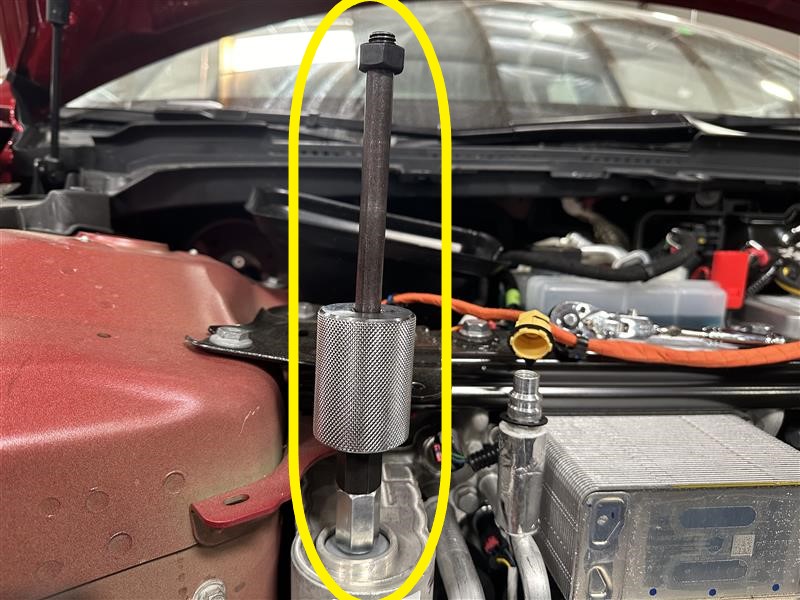

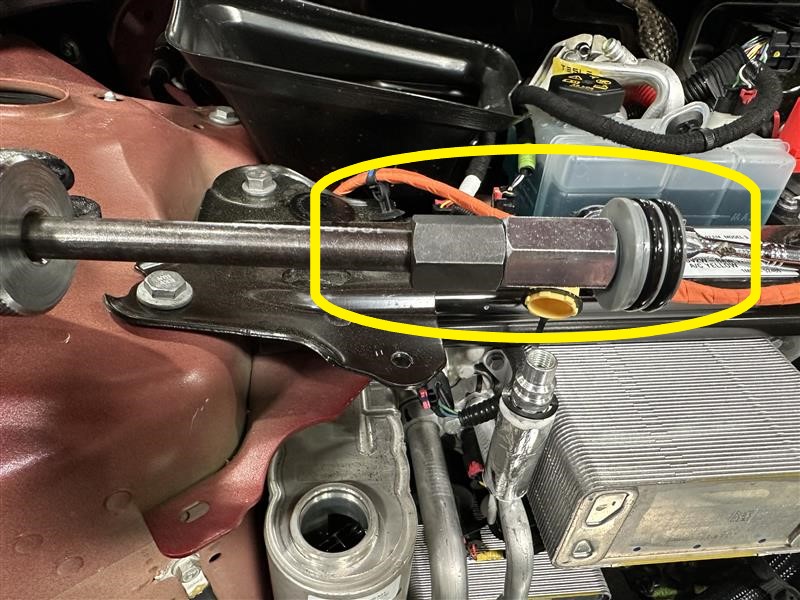

将适配器拧至滑动锤上，然后再将滑动锤拧至蓄压器盖上。使用适配器和滑动锤拆下蓄压器盖并弃用。
警告整个过程都要佩戴面罩，以防止异物在压力下飞出。TIp推荐使用以下工具
- 1985068-00-A - 内螺纹接内螺纹适配器
- 1081547-00-B - 小号滑动锤
-
使用尖嘴钳将干燥剂包从蓄压器中取出。
- 称量干燥剂包的重量。此重量被视作“湿重”。
- 确定干燥剂包的“干重”：检查干燥剂包上是否存在标有零件号 (P)、序列号 (S) 和干重 (W) 的标签。如果无此标签，或看不到干重，则假设干重为 90.4 克。
- 用湿重减去干重。这是除了回收制冷剂期间清除的机油之外，必须向系统中额外添加的机油量。请记录此重量以便稍后作业。
安装
-
将干燥剂包放入蓄压器。
警告本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤，以避免部件损坏和/或人身伤害。注确保干燥剂包上的标签朝上。
-
使用适当的空调机油润滑新的蓄压器盖 O 型环。请参阅 液体和容量了解空调机油规格。然后将蓄压器盖安装到蓄压器上。
-
使用卡环钳安装新的蓄压器盖卡环。
警告整个过程都要佩戴面罩，以防止异物在压力下飞出。注确保卡环完全就位于蓄压器孔内部的凹槽上。
-
手动将新的防尘盖拧紧到蓄压器上（如配备）。
TIp推荐使用以下工具
- T30 六角批头
- 3 英寸加长件
- 回旋头棘轮/回旋头扭矩扳手
-
执行真空泄漏测试，然后重新加注空调制冷剂。请参阅 空调制冷剂（回收和再充注） (Restore)。
注补充因以下原因损失的机油量：
- 取出旧干燥剂包。请参阅第16步。
- 制冷剂回收。请参阅 空调制冷剂（回收和再充注） (Restore)。
警告切勿忘记补充因取出旧干燥剂包而损失的机油量。否则可能导致温度系统发生严重损坏。 - 解锁车辆网关。请参阅 网关解锁。
-
通过“维护模式”或 Toolbox 执行以下例行程序（请参阅0005 - 维护模式）：
TEST-SELF_VCFRONT_X_HEAT-PUMP-COMMISSIONINGvia Service Mode:Thermal ➜ Refrigerant System ➜ Commission Heat Pumpvia Service Mode Plus:Drive Inverter ➜ Front Drive Inverter Replacement ➜ Heatpump commissioningvia Toolbox:(link)
注如果进入 "Thermal Drain/Fill" 模式后，此例行程序未运行，空调压缩机将停止运转；完成后，点击右上角的 "X" 关闭窗口。
- 通过 UI 界面退出“维护模式”。请参阅 维护模式。
- 安装前备箱储物单元请参阅 前备箱总成 ((拆卸和更换))。
