电动转向柱 - 左驾驶 ((拆卸和更换))

校正代码 3205010112 1.26 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至ServiceManualFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2025-04-16: 将原有的拆卸仪表板支架步骤更新为“部分松开仪表板支架以拆下转向柱”。
  • 2024 年 12 月 2 日:更新了转向柱配置和校准步骤。
  • 2024 年 9 月 12 日:添加了北美车辆的膝部气囊相关步骤。

扭矩规格

表 1. 扭矩规格电动转向柱 - 左驾驶 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将仪表板支架左下侧和中间下部固定到横梁的螺钉(6 个)
2.3 Nm (1.7 lbs-ft)
  • 梅花 T20 套筒
重复使用
将转向柱护罩和上部间隙隔套固定到转向柱的螺钉(4 个)
1.2 Nm (.9 lbs-ft)

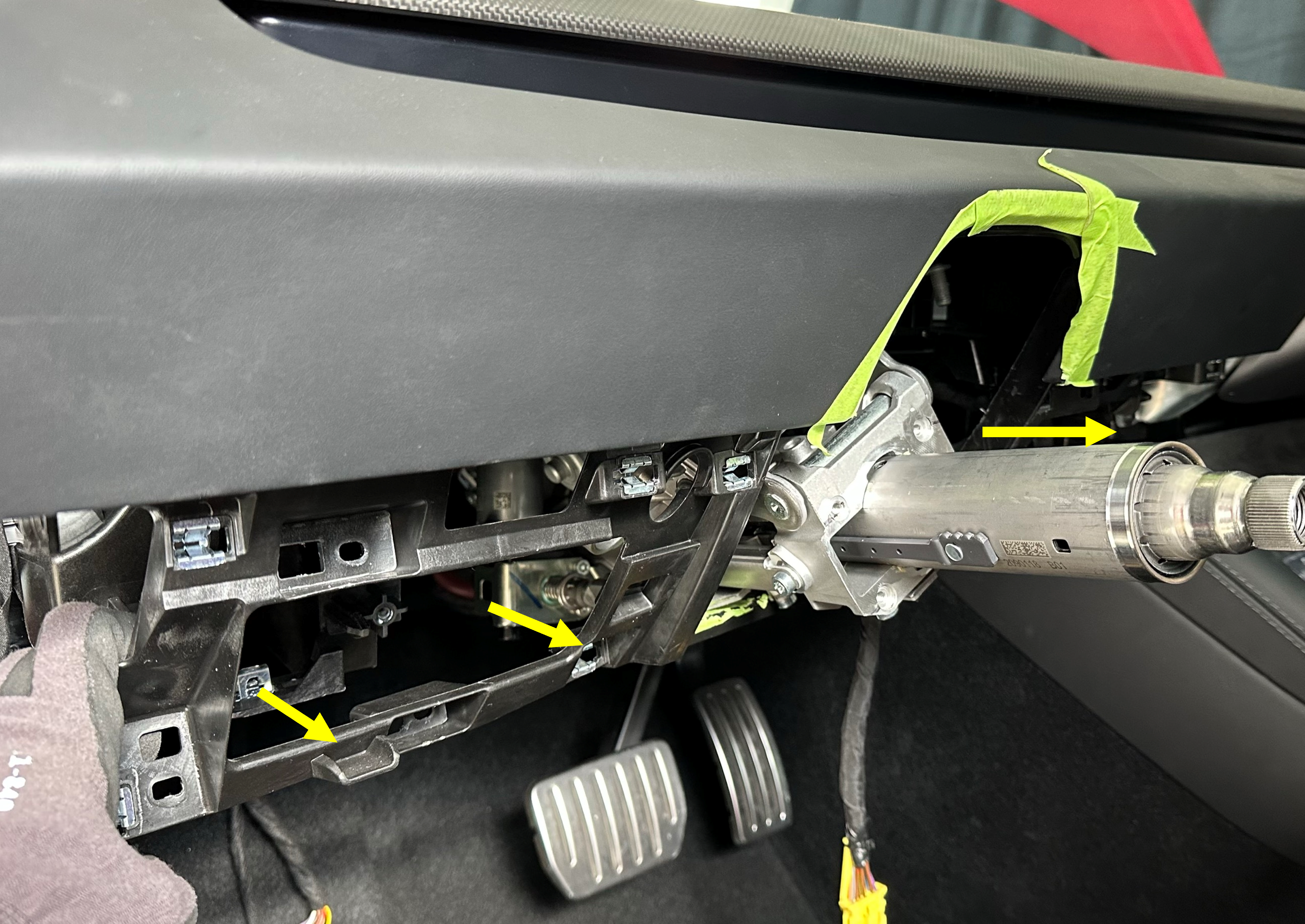

  • 梅花 T20 套筒
重复使用
将转向柱固定到转向机总成的螺栓
18 Nm (13.3 lbs-ft)
  • 13 毫米深套筒
更换 1111523-00-A
将转向柱固定到横梁的螺母(2 个)
15 Nm (11.1 lbs-ft)
  • 13 毫米套筒
重复使用

拆卸

  1. 拆卸前备箱储物单元。请参阅 前备箱总成 ((拆卸和更换))
  2. 断开低压电源请参阅 低压电池 - 锂离子(断开和连接) (Modify)
  3. 拆下驾驶位脚部空间风管。请参阅 驾驶位脚部空间风管 ((拆卸和更换))
  4. 拆下下部仪表板。请参阅 下仪表板总成 ((拆卸和更换))
  5. 拆卸转向柱控制模块。请参阅 转向柱控制模块 ((拆卸和更换))
  6. 拆下将仪表板支架左下侧和中间下部固定到横梁的螺钉(6 个),以便接触转向柱。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 梅花 T20 套筒

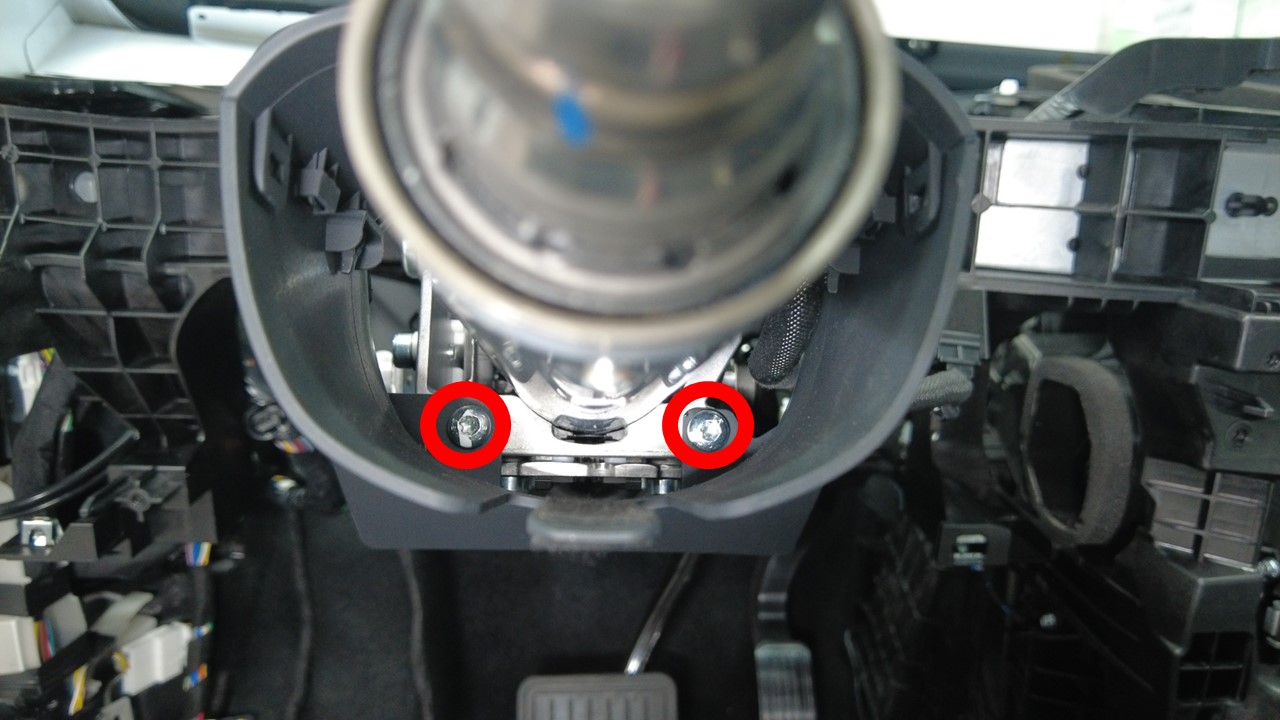

  7. 拆下将转向柱护罩和上部间隙隔套固定到转向柱的螺钉(4 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 梅花 T20 套筒

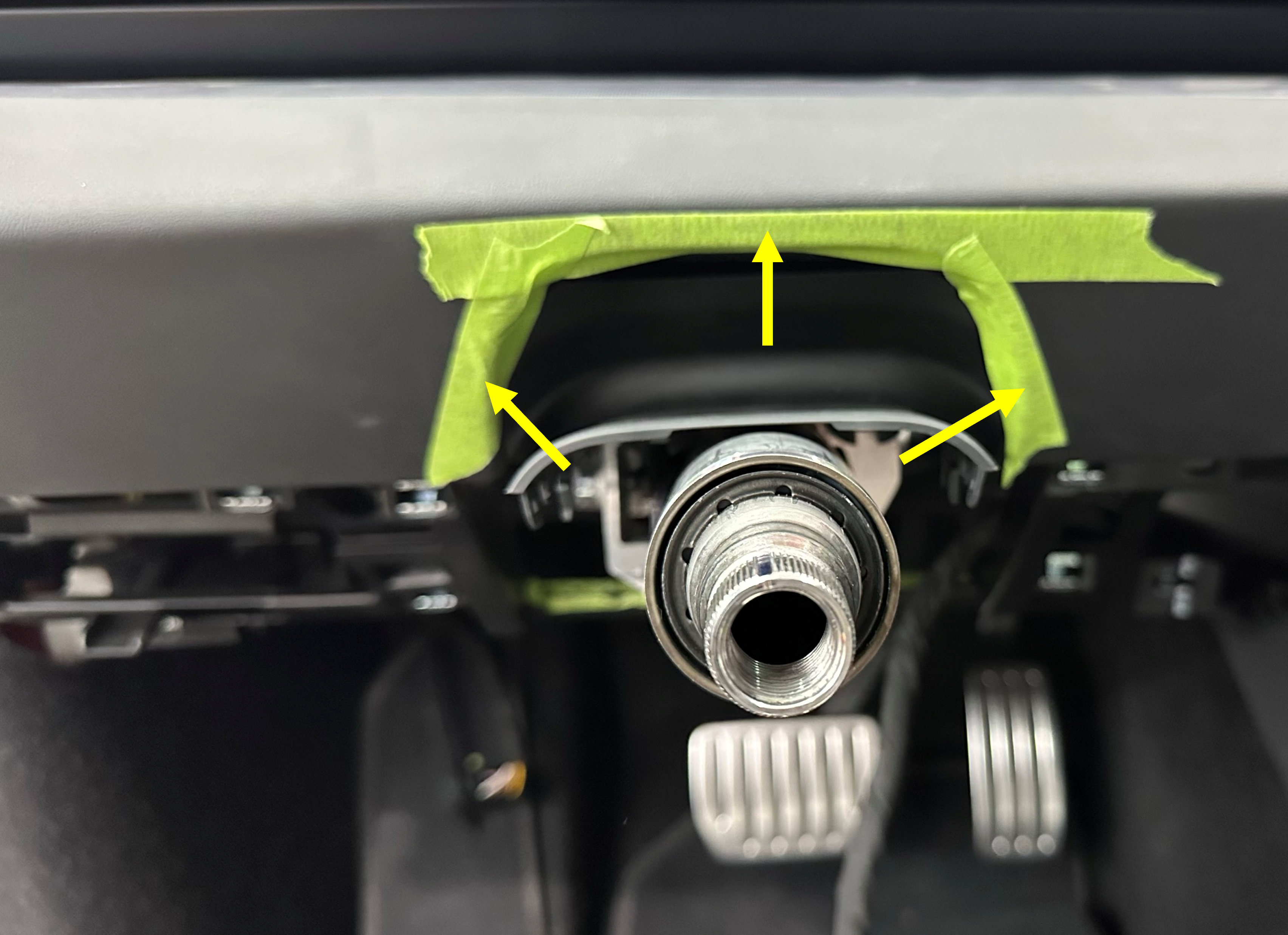

  8. 在转向柱周围粘贴胶带,以防损坏。
  9. 拆下下部间隙隔套。请参阅 间隙隐藏饰板 - 转向柱 - 下 ((拆卸和更换))
  10. 将转向轴护套从隔板上松开,然后将其拉入车辆。
    Informational PurposesAn informational icon, calling your attention
    松开一个点,然后绕点操作。

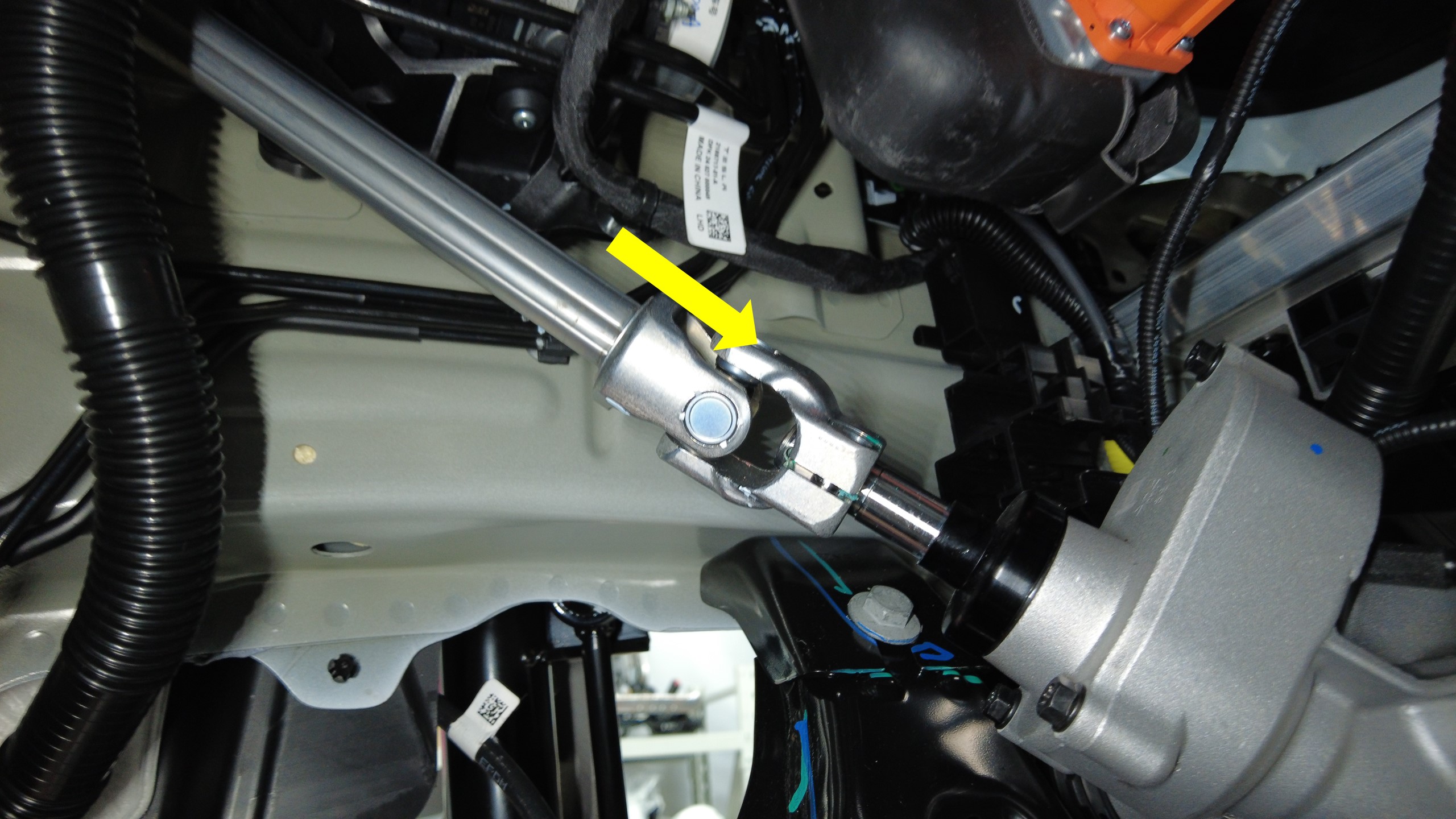

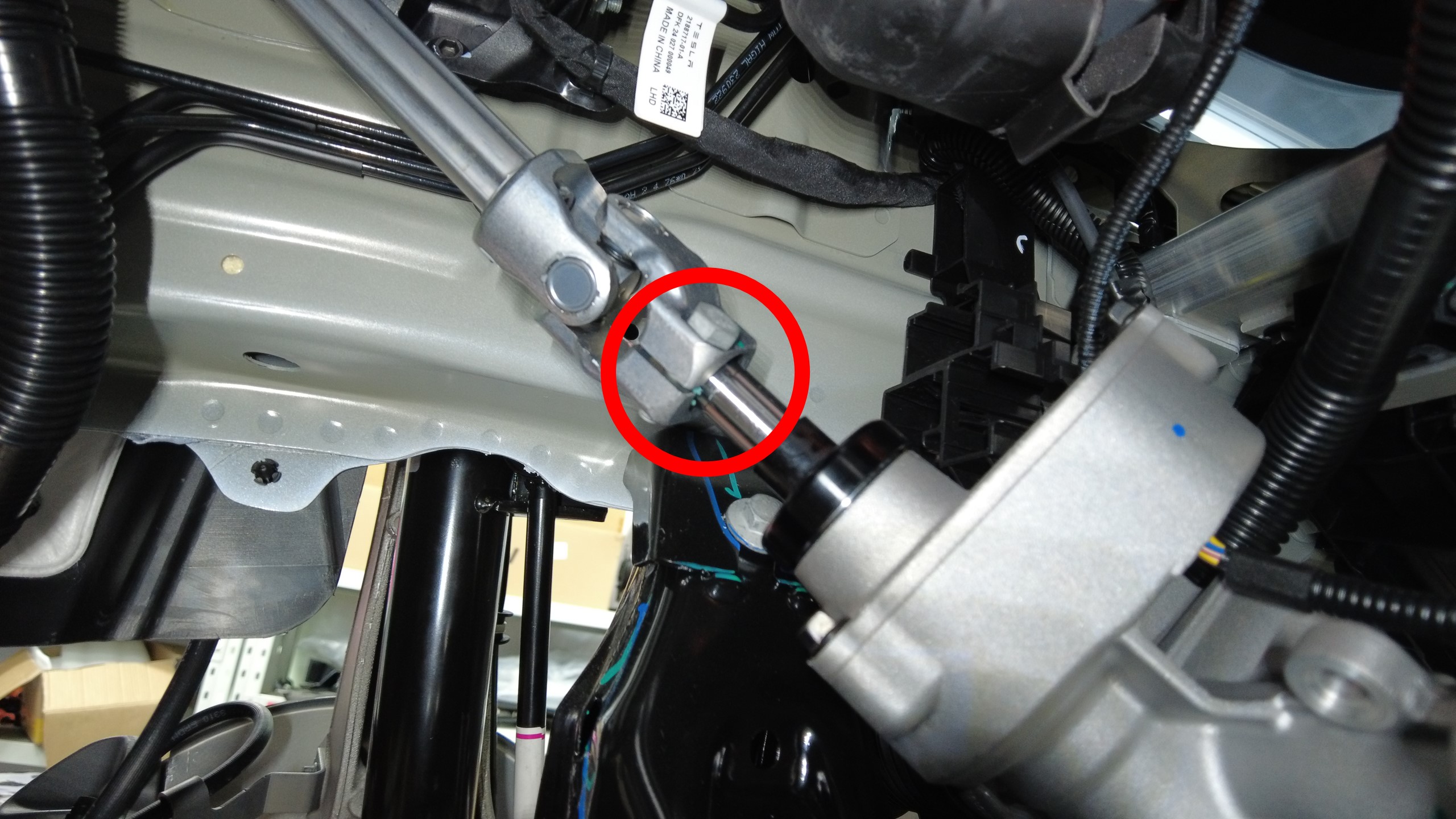

  11. 拆下并弃用将转向柱固定到转向机总成的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 13 毫米深套筒

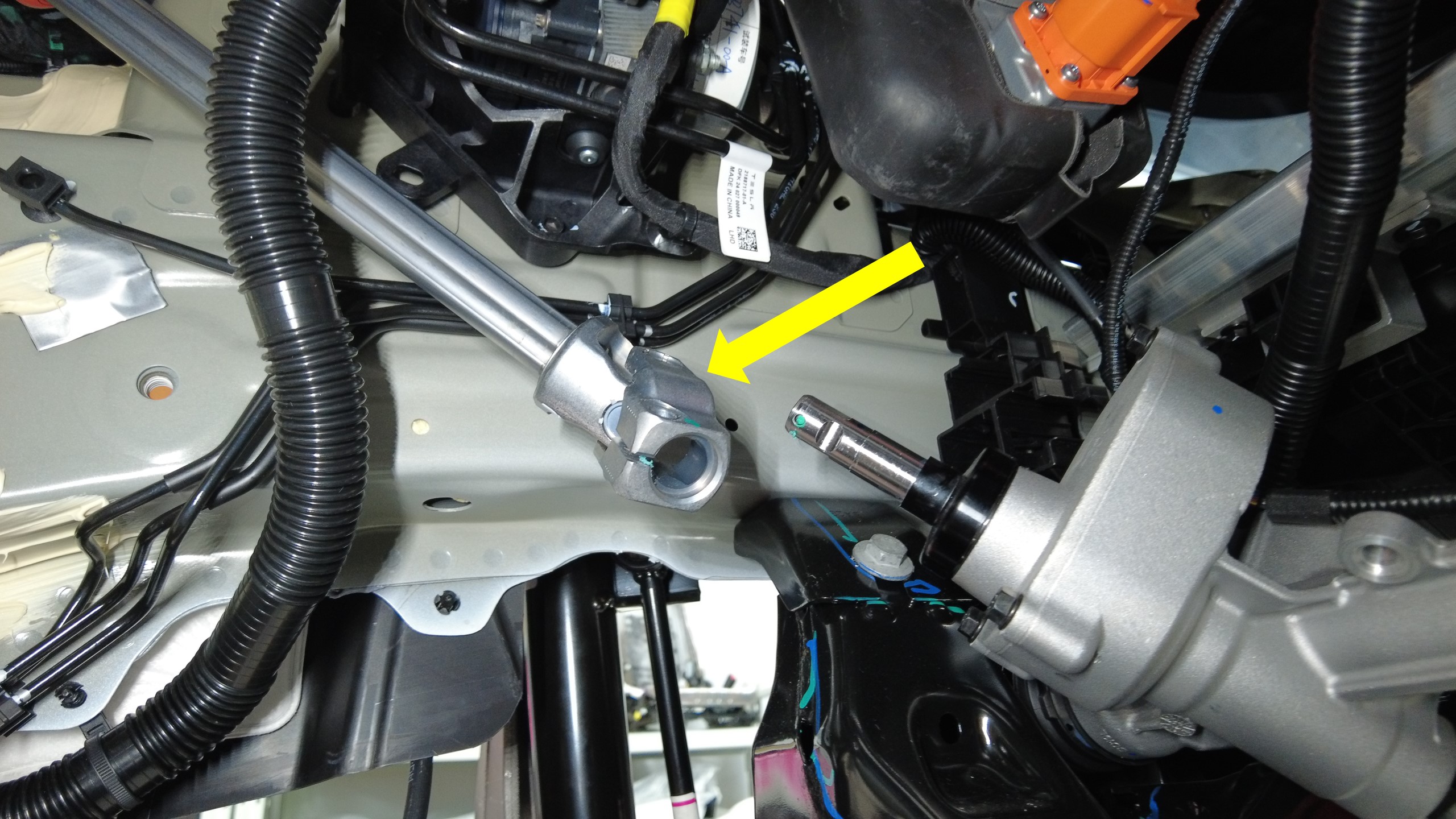

  12. 将转向柱向上滑动,使其从转向机总成上断开。
  13. 拆下方向盘上部间隙隔套。请参阅 仪表板,转向柱,上间隙隐藏饰板总成 ((拆卸和更换))

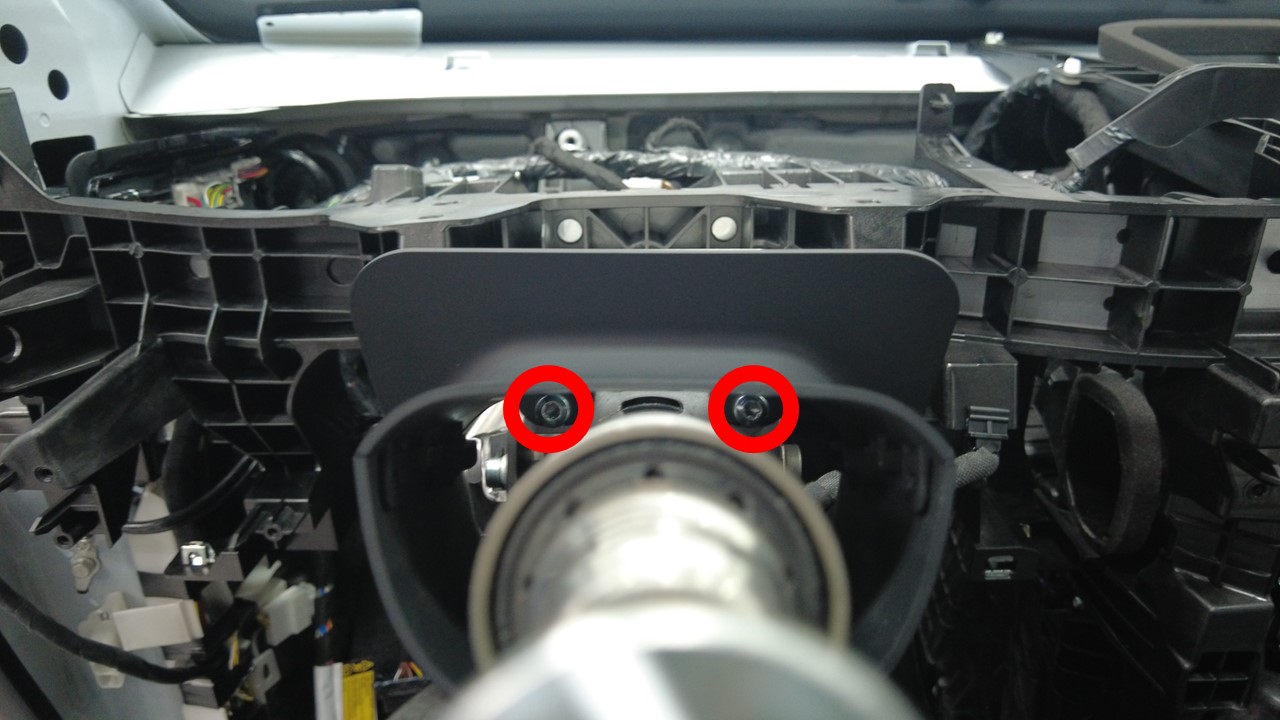

  14. 拆下将转向柱固定到横梁的剩余螺母(2 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 13 毫米套筒

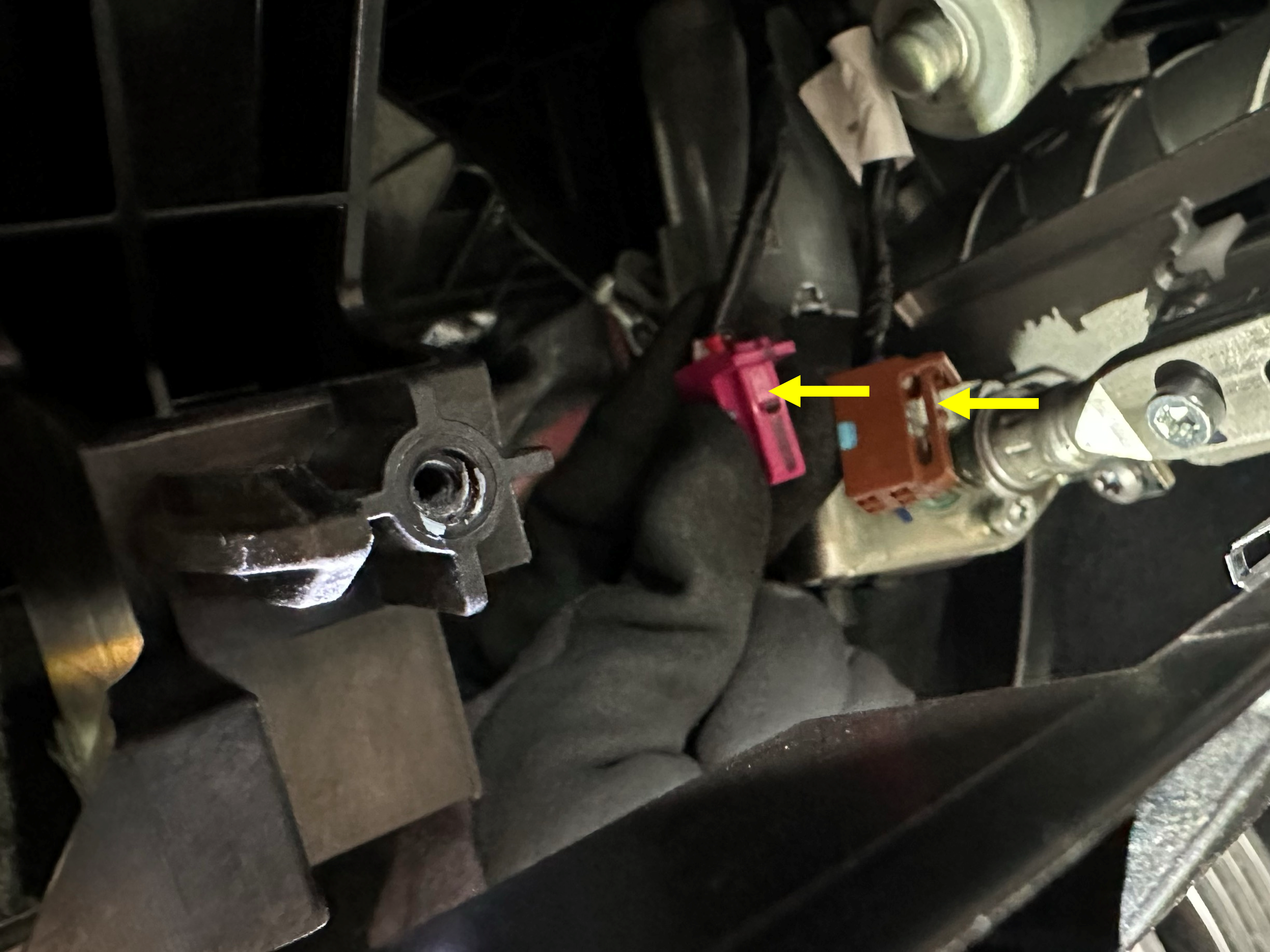

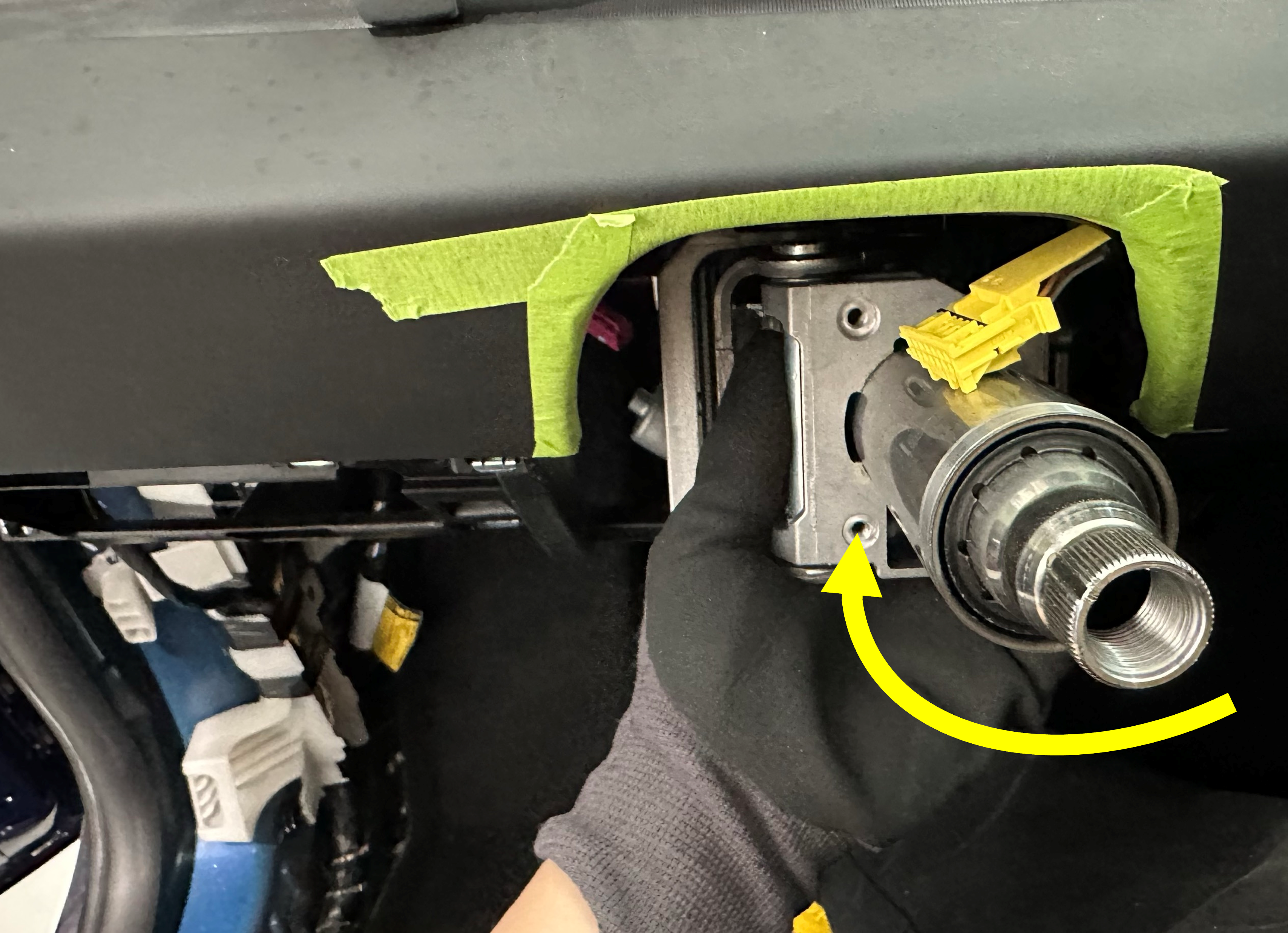

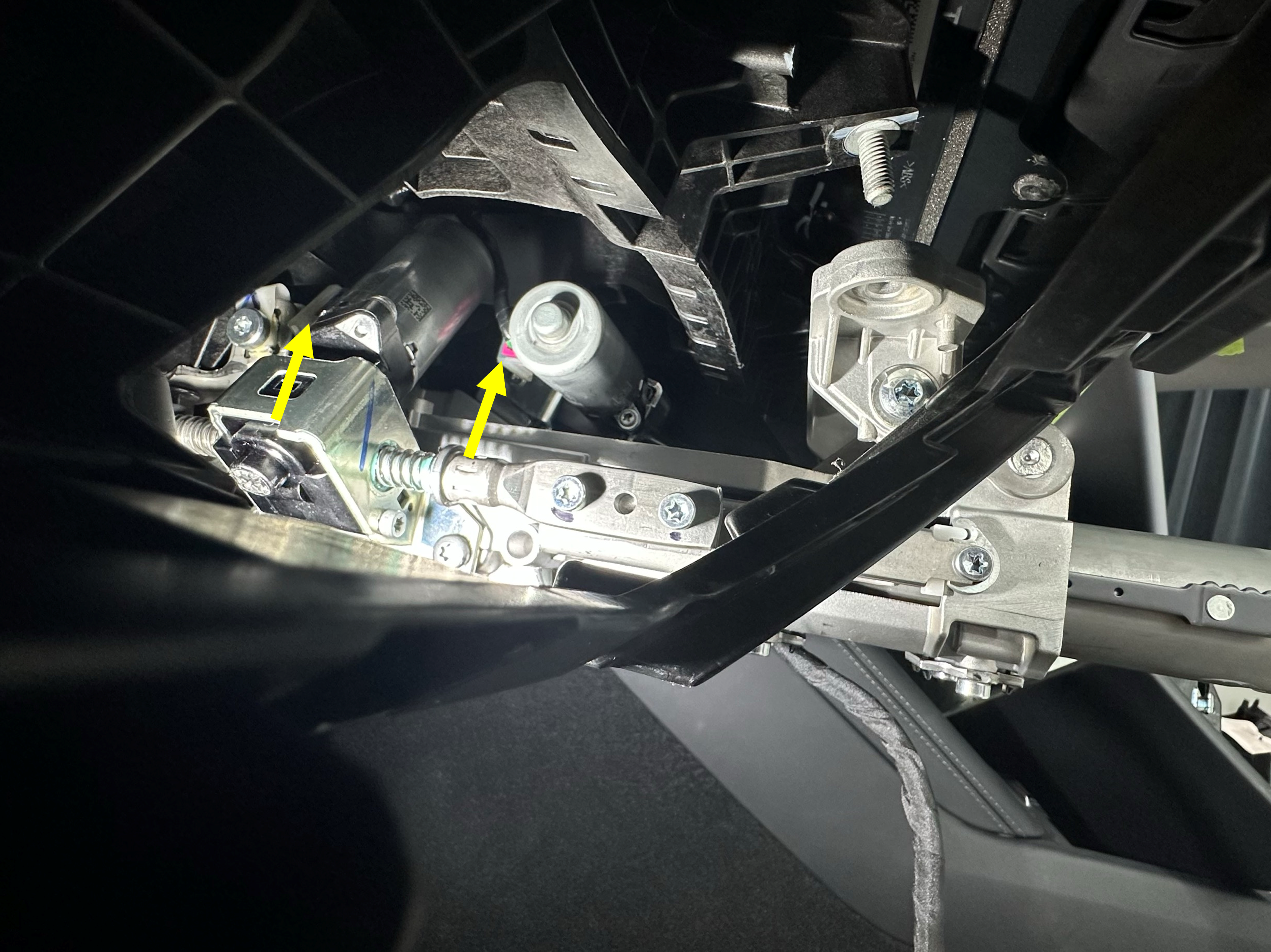

  15. 将电气连接器(2 个)从转向柱上断开。
    Informational PurposesAn informational icon, calling your attention
    轻轻地逆时针转动转向柱,然后使用尖凿工具下压锁片以松开连接器。

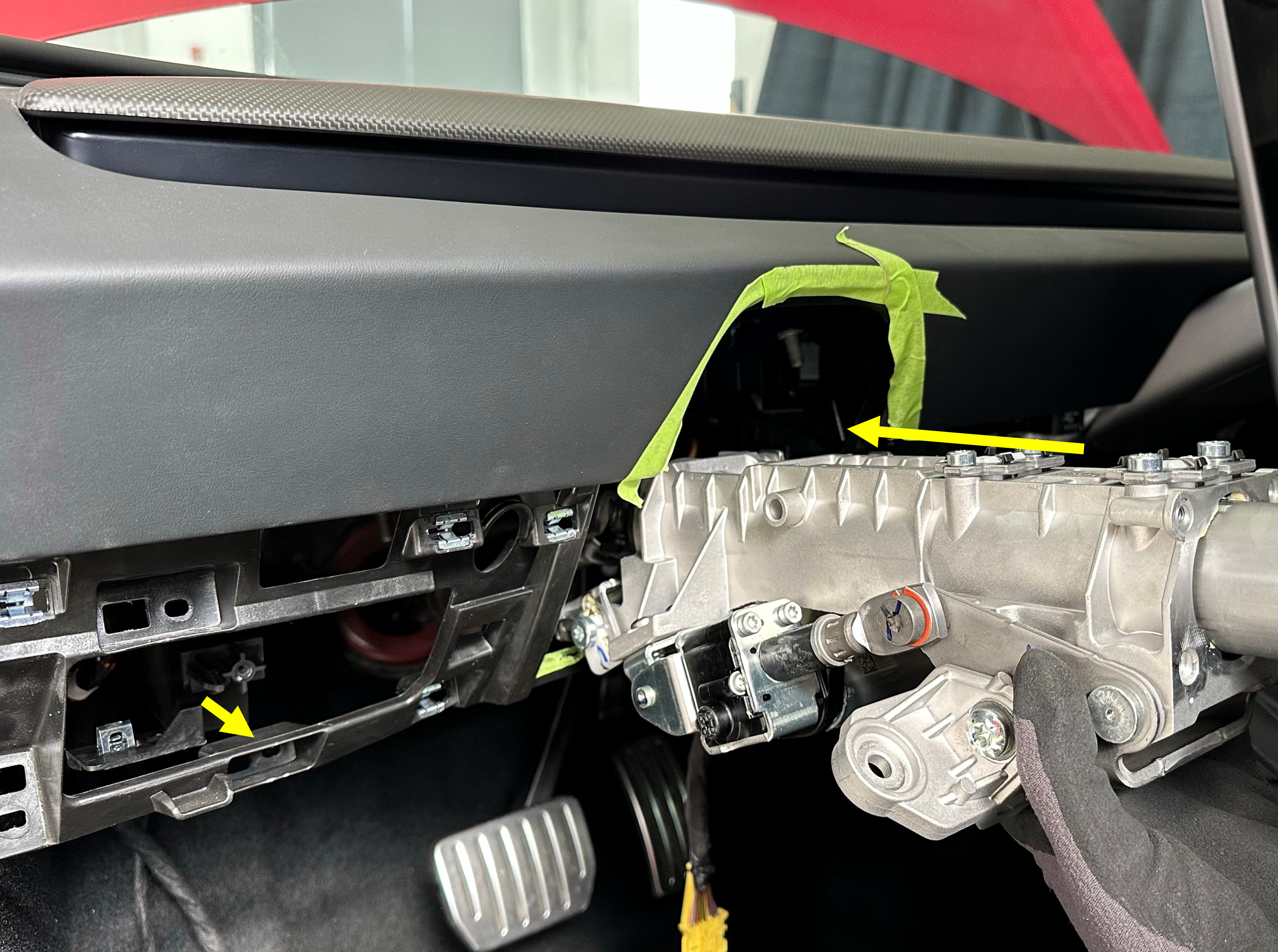

  16. 轻轻摇晃转向柱,将其从车辆上取下。
    Informational PurposesAn informational icon, calling your attention
    轻轻向外拉动仪表板,以便为拆卸转向柱留出更多空间。确保转向柱没有被仪表板上的塑料梁挡住。必要时可寻求协助,以移动转向轴。

安装

  1. 记录新的转向柱的零件号,以便后续配置时使用。
  2. 将转向柱正面朝下放置好,然后慢慢放入车辆。确保电机未卡在塑料梁处,然后顺时针转动转向柱,直至连接器可以正确连接。
  3. 将电气连接器(2 个)连接到转向柱上,然后顺时针转动转向柱,直至其正面朝上。
  4. 安装将转向柱固定到横梁的螺母(2 个)。
    15 Nm (11.1 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 13 毫米套筒
  5. 安装方向盘上部间隙隔套。请参阅 仪表板,转向柱,上间隙隐藏饰板总成 ((拆卸和更换))
  6. 向下滑动转向柱,将其连接到转向机总成上。
    Informational PurposesAn informational icon, calling your attention
    确保中间轴对齐并且完全就位。
  7. 安装新的螺栓,将转向柱固定到转向机总成上。
    18 Nm (13.3 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 13 毫米深套筒
  8. 将转向柱护套安装到隔板上。
  9. 安装下部间隙隔套。请参阅 间隙隐藏饰板 - 转向柱 - 下 ((拆卸和更换))
  10. 安装将转向柱护罩和上部间隙隔套固定到转向柱的螺钉(4 个)。
    1.2 Nm (.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 梅花 T20 套筒
  11. 将车身上的固定销与仪表板支架上的孔洞对齐,然后安装将仪表板支架左下侧和中间下部固定到横梁的螺钉(6 个)。
    2.3 Nm (1.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 梅花 T20 套筒
    图 1. 左下侧 3 个螺钉和 2 个固定销
    图 2. 下侧中间 3 个螺钉和 3 个固定销
  12. 揭下保护胶带。
  13. 安装转向柱控制模块。请参阅 转向柱控制模块 ((拆卸和更换))
  14. 安装仪表板下部。请参阅 下仪表板总成 ((拆卸和更换))
  15. 安装驾驶位脚部空间风管。请参阅 驾驶位脚部空间风管 ((拆卸和更换))
  16. 连接低压电源。请参阅 低压电池 - 锂离子(断开和连接) (Modify)
  17. 启用车辆“维护模式增强版”。请参阅 维护模式增强版
  18. 在维护模式增强版下,点击Vehicle Configurations,找到steeringColumnMotorType,然后根据此前记录的转向柱零件号和本表确认所需选择的配置值。请选择正确的配置值。
    零件号 驾驶 生产地点 配置值
    1344811 左侧驾驶 (LHD) 弗里蒙特 "BOSCH_COMMON_TO_JE"
    1344813 左侧驾驶 (LHD) 上海超级工厂 "JE"
    1344817 右侧驾驶 (RHD) 上海超级工厂 "NEXTEER"
  19. 通过“维护模式”或 Toolbox 执行以下例行程序(请参阅0005 - 维护模式): PROC_STEERING_COLUMN_CALIBRATIONvia Toolbox: (link)via Service Mode: Chassis ➜ Steering ➜ Calibrate Steering Column
  20. 在触摸屏上,长按Exit Service Mode按钮以退出“维护模式增强版”。
  21. 安装前备箱储物单元请参阅 前备箱总成 ((拆卸和更换))
