饰板 - C 柱 - 上 - LH（拆卸和更换）

校正代码 15186002 0.10 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 打开掀背尾门和左后车门。
  2. 放倒第三排左侧座椅靠背。
  3. 拆卸后备箱左侧装饰件。请参阅饰板 - 后备箱 - 侧 - LH（拆卸和更换）。
  4. 拆卸左侧 C 柱中部饰板。请参阅饰板 - C 柱 - 中部 - LH（拆卸和更换）。

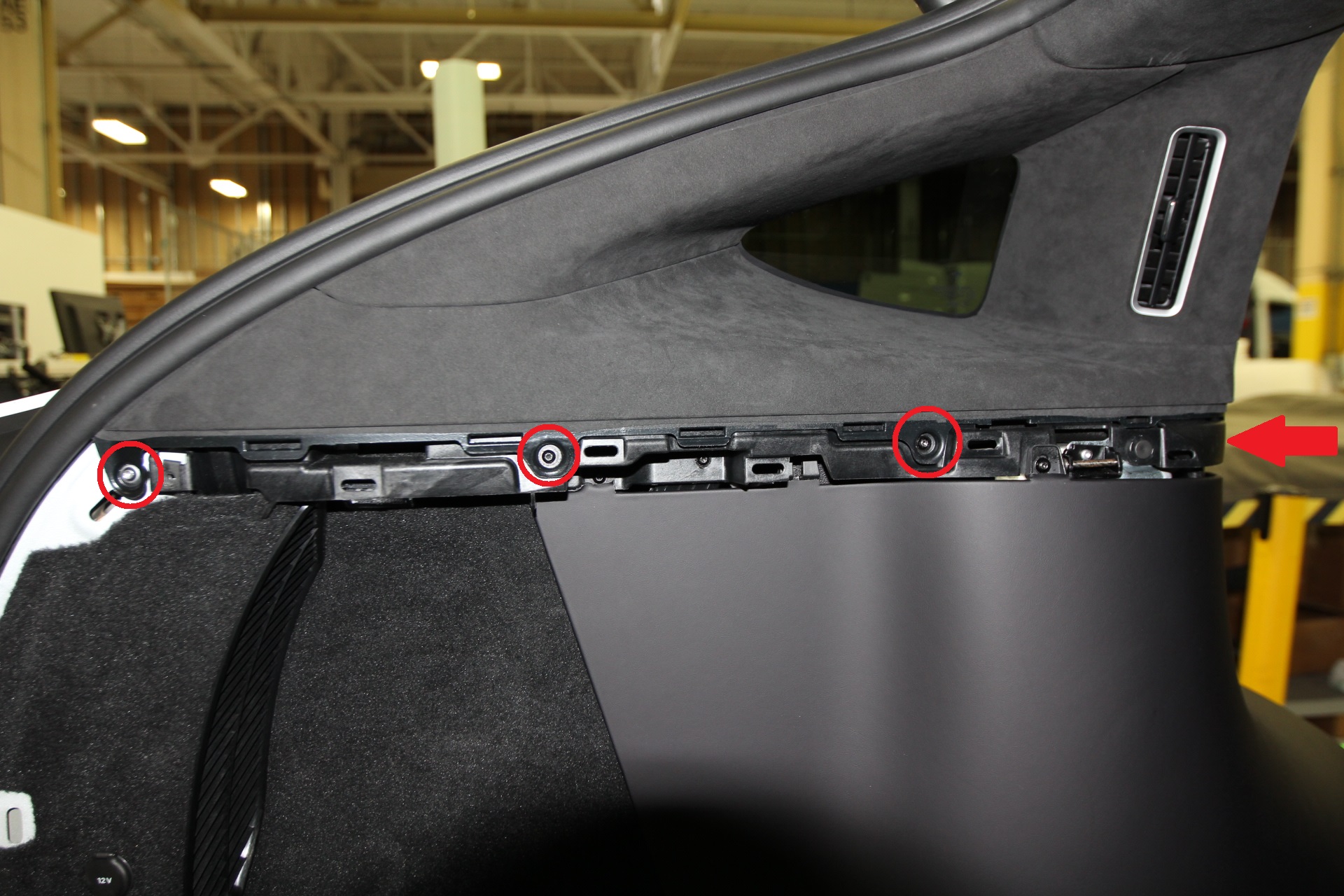

  5. 拆卸螺钉（3 个），并弃置将左侧 C 柱上饰板固定到左侧 C 柱中部支架上的螺栓。
    提示： 推荐使用以下工具：
    • 梅花 T20 套筒
    • 梅花 T25 套筒

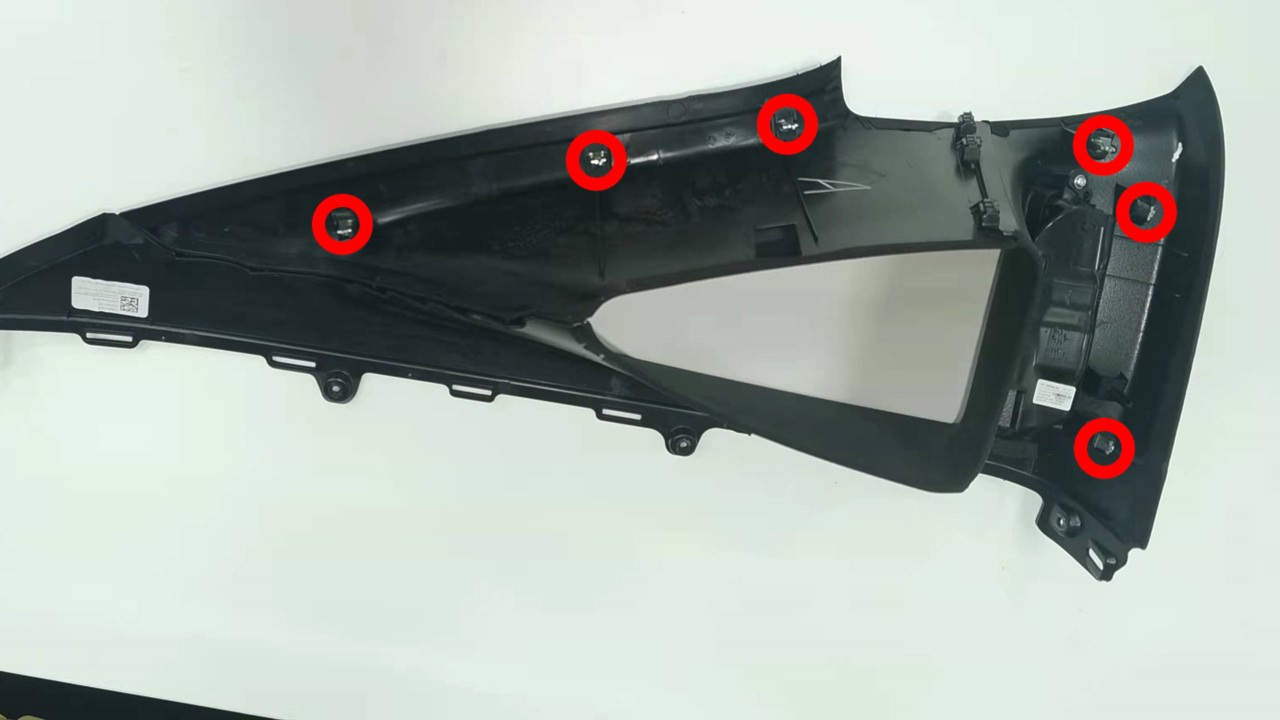

  6. 松开将左侧 C 柱上饰板固定到车身的卡子（6 个），然后将 C 柱上饰板从车辆上拆下。

安装

  1. 将左侧 C 柱上饰板安装到车身上，然后紧固将 C 柱上饰板固定到车身的卡子（6 个）。
  2. 安装螺钉（3 个） 和 1 个新螺栓，将左侧 C 柱上饰板固定到左侧 C 柱中部支架上。
    2 Nm (1.5 lbs-ft)
    3 Nm (2.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    注
    将 T20 螺钉紧固至 2 Nm，T25 螺栓紧固至 3 Nm。
    提示： 推荐使用以下工具：
    • 梅花 T20 套筒
    • 梅花 T25 套筒
  3. 安装左侧 C 柱中部饰板。请参阅饰板 - C 柱 - 中部 - LH（拆卸和更换）。
  4. 安装后备箱左侧装饰件。请参阅饰板 - 后备箱 - 侧 - LH（拆卸和更换）。
  5. 立起第三排左侧座椅靠背。
  6. 关闭掀背尾门和左后车门。
