低压电源（断开和连接）
校正代码 17010200 0.10 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至ServiceManualFeedback@tesla.com。。 注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。
- 2025-10-16: 添加了 MSXP3 连接器配置程序。
- 2024 年 9 月 23 日：添加了鹰翼门校准步骤。
断开
警告
断开低压电源之前，需满足以下条件：
- 如果车门处于打开状态，关闭的车窗可能会碎裂。
- 关闭车门可能会引发锁死。
- 气囊未展开。
- 各系统、显示屏和其他控制项均已关闭。
- 断开所有充电线缆。
- 确保车辆处于“驻车”挡。
- 打开前车门，降下前车窗。
- 拆卸前备箱后部挡板。请参阅 前备箱挡板 - 后部（拆卸和更换）。
- 在触摸屏上，点击。
-
选择以下任一操作以断开低压电池连接器。

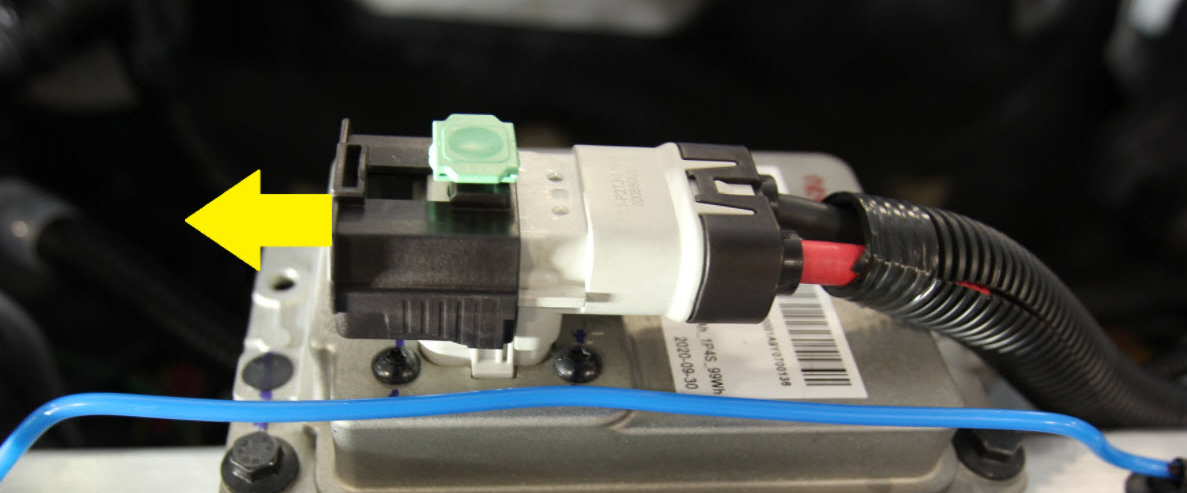

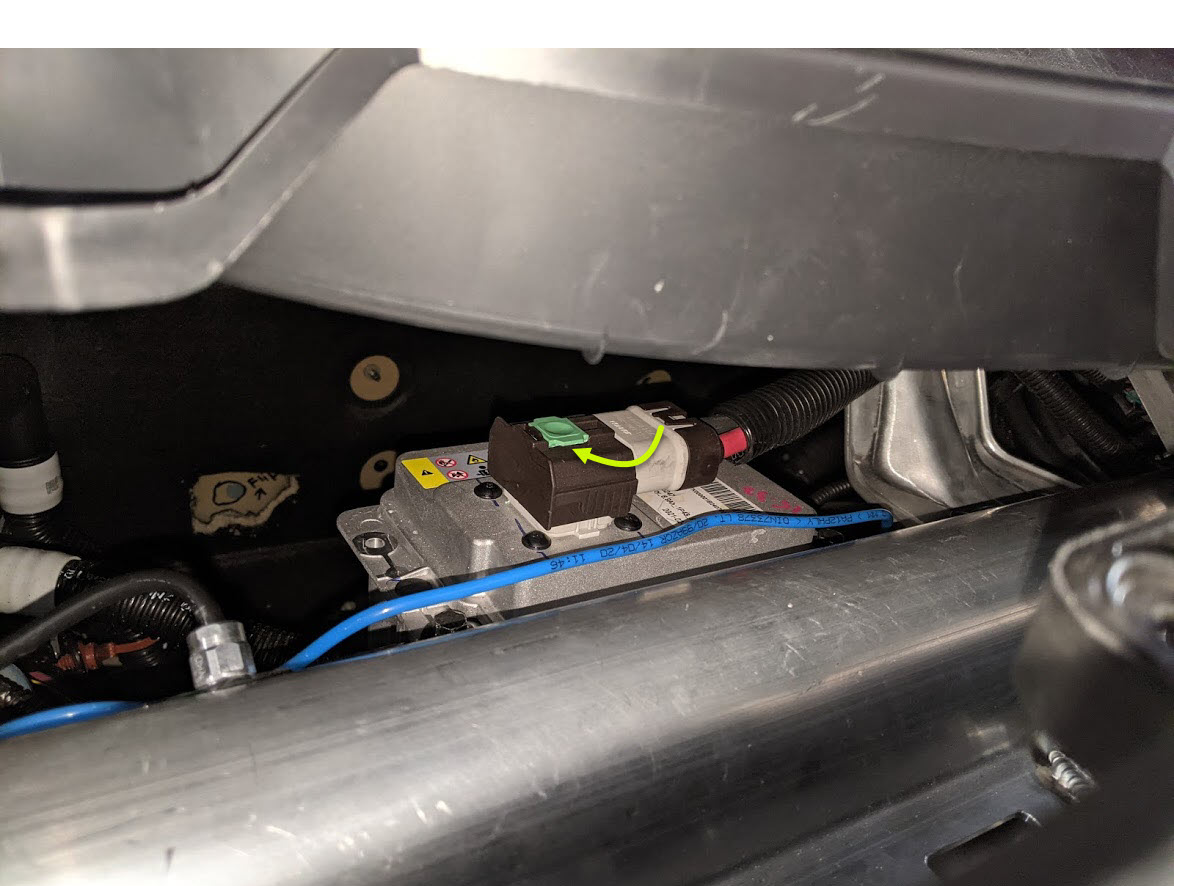

- 抬起锁片，然后将黑色连接器锁从线缆上拉离。向上拉动低压电池电气连接器，使连接器断开。
-

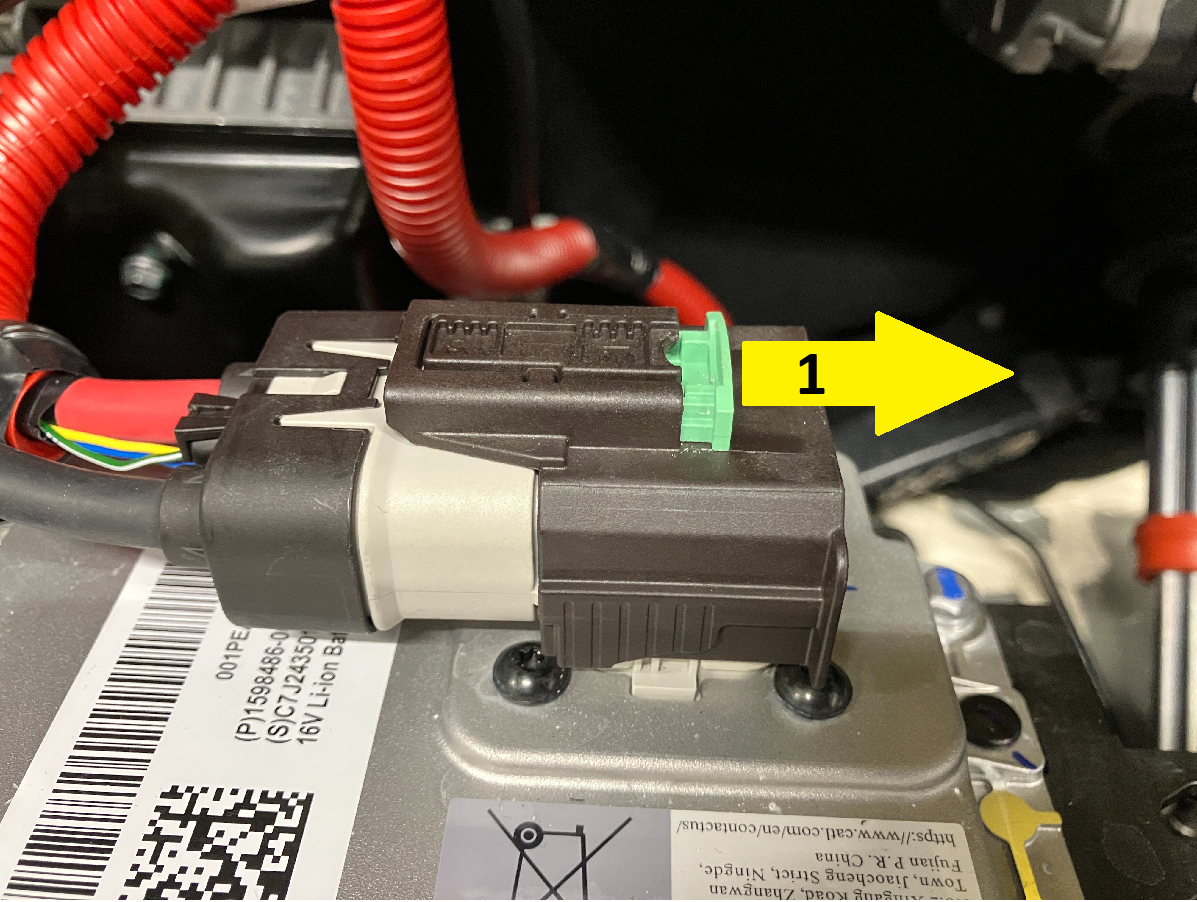

- 上拉绿色锁片 (1) 以将其松开。

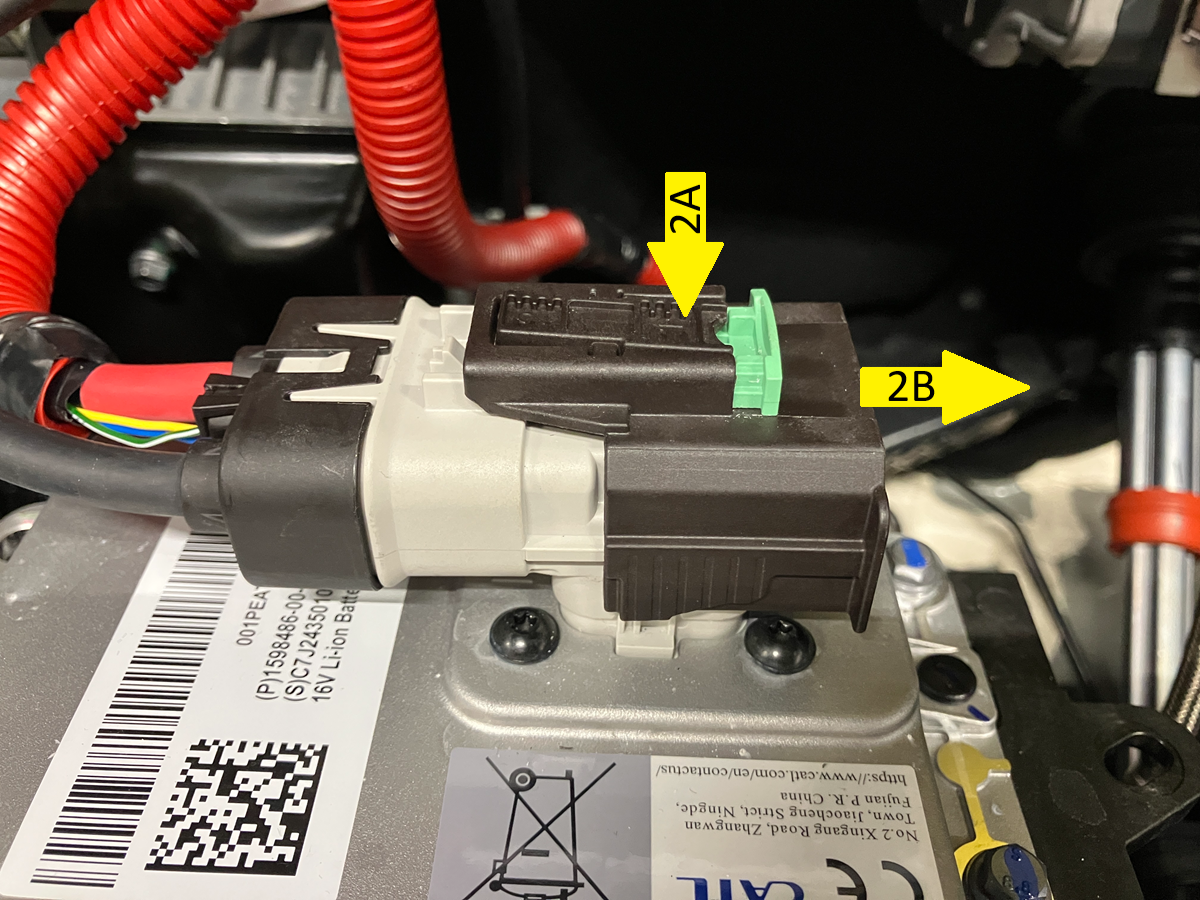

- 按压编号为 "1" (2A) 的黑色锁片，然后向外拉动黑色连接器锁 (2B)。

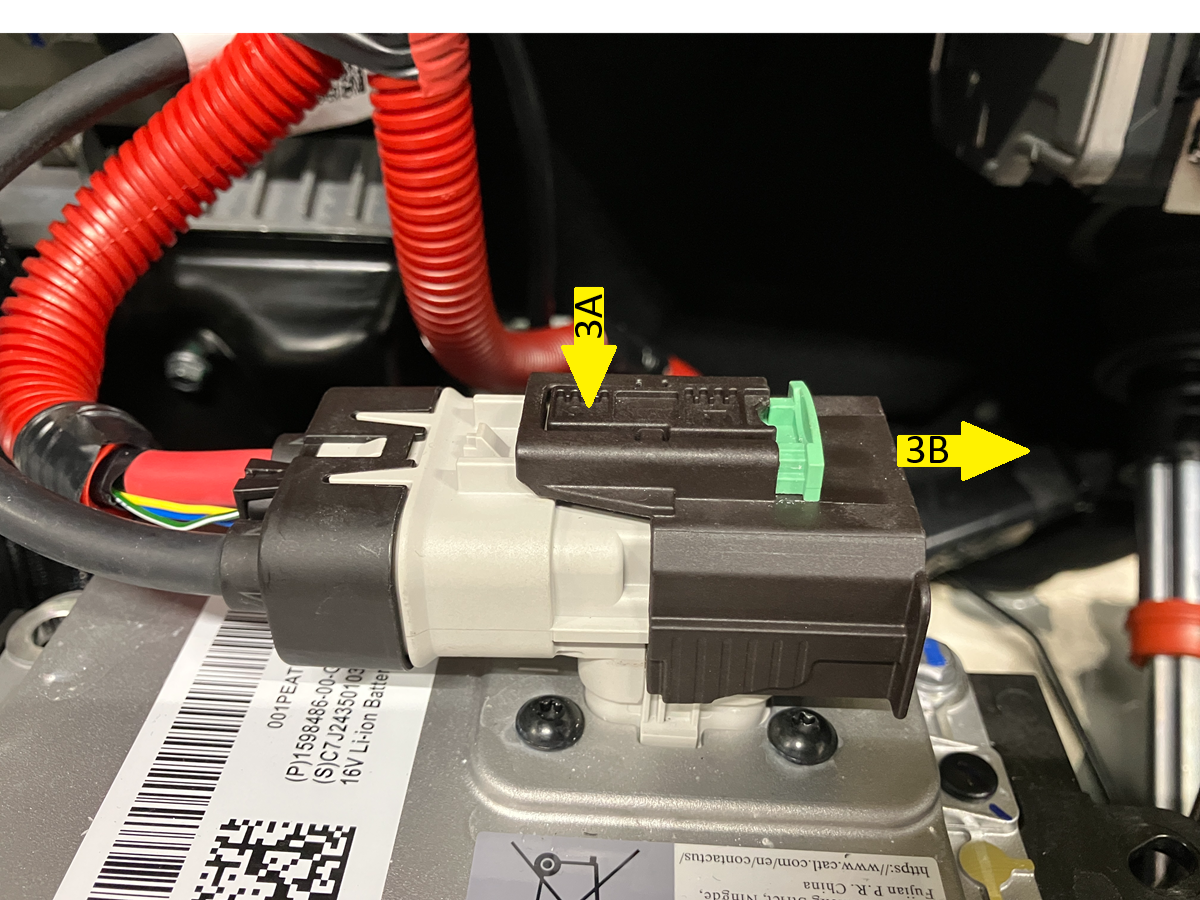

- 按压编号为 "2" (3A) 的黑色锁片，然后进一步向外拉动黑色连接器锁 (3B)，使连接器完全松开。

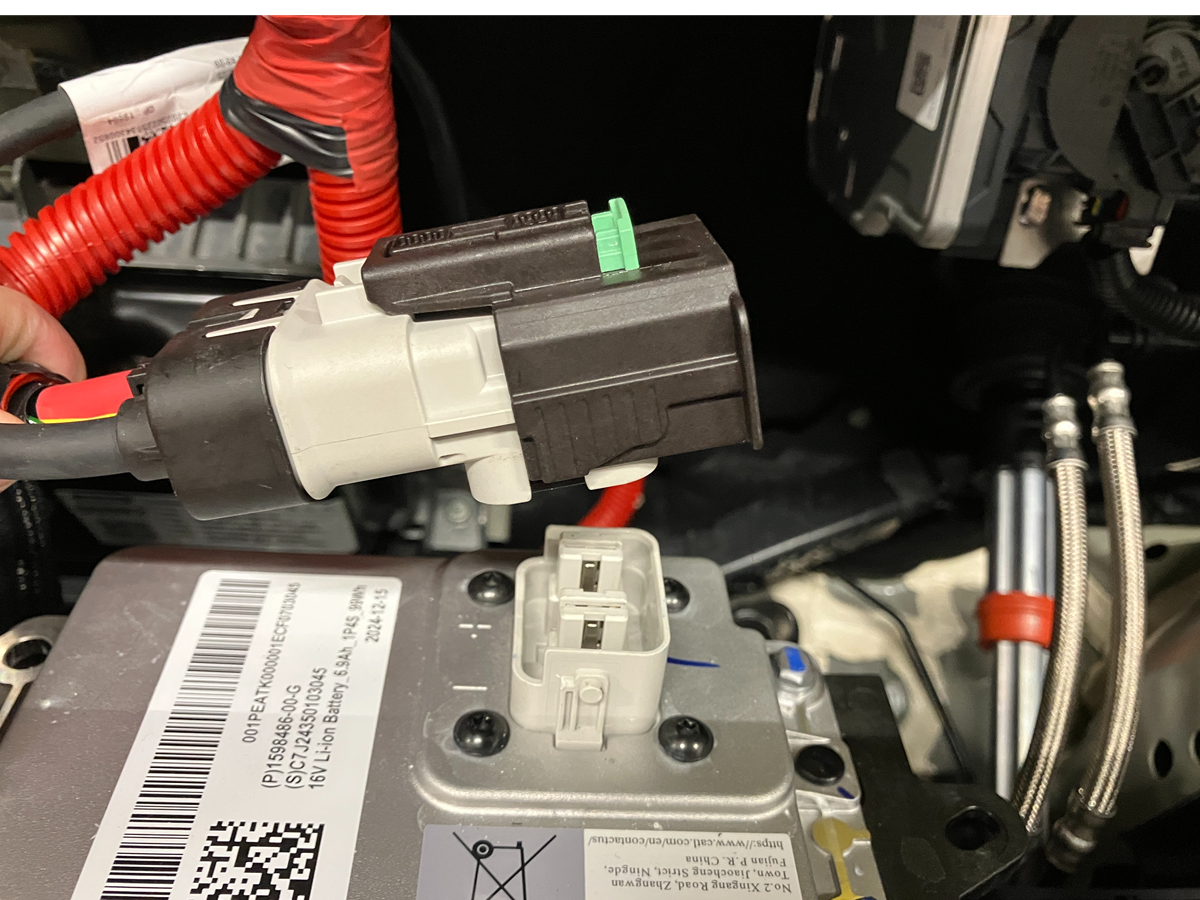

- 向上拉动连接器，将其从低压电池上松开。
- 上拉绿色锁片 (1) 以将其松开。
- 抬起锁片，然后将黑色连接器锁从线缆上拉离。向上拉动低压电池电气连接器，使连接器断开。
-
断开紧急响应回路 (FRL)。
连接
-
连接紧急响应回路 (FRL)。
警告连接紧急响应回路前，请勿重新连接低压电池电气连接器。
-
选择以下任一操作以连接低压电池连接器。

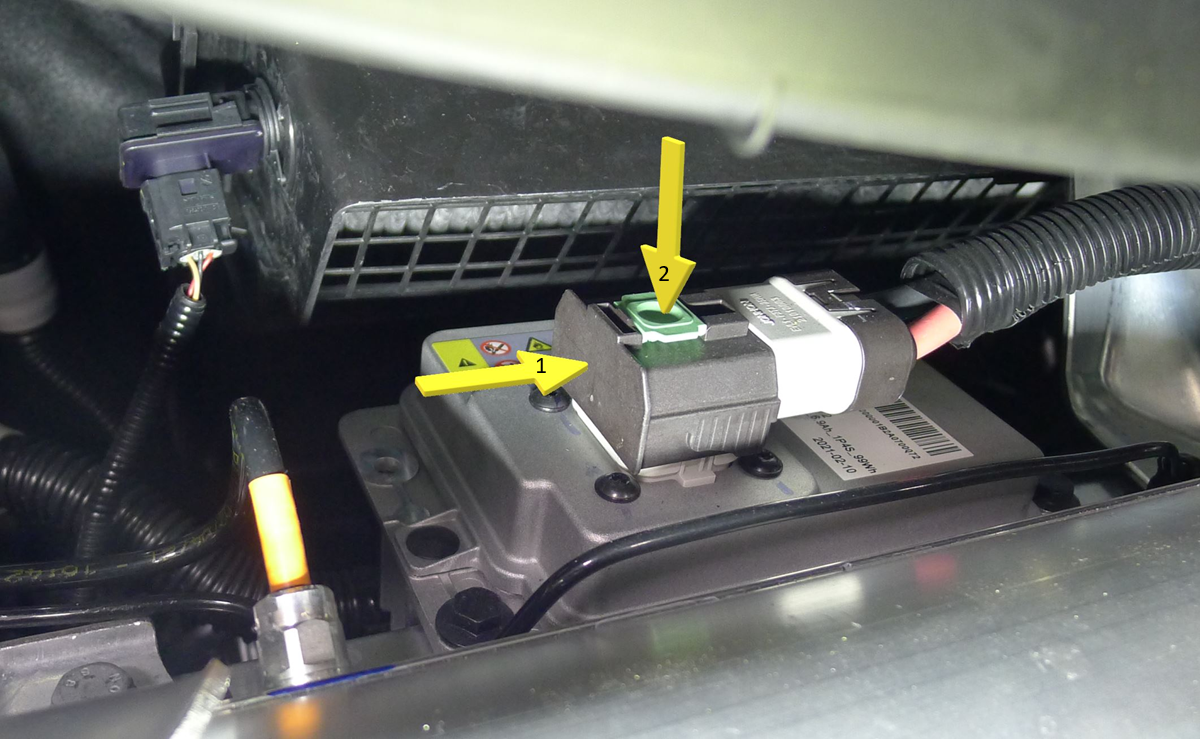

- 连接低压电池电气连接器，然后在接合黑色连接器锁的同时将连接器向下推动 (1)。下压绿色锁片 (2) 以锁止连接器。注如果锁片未接合，连接器或黑色连接器锁将无法完全就位。
-

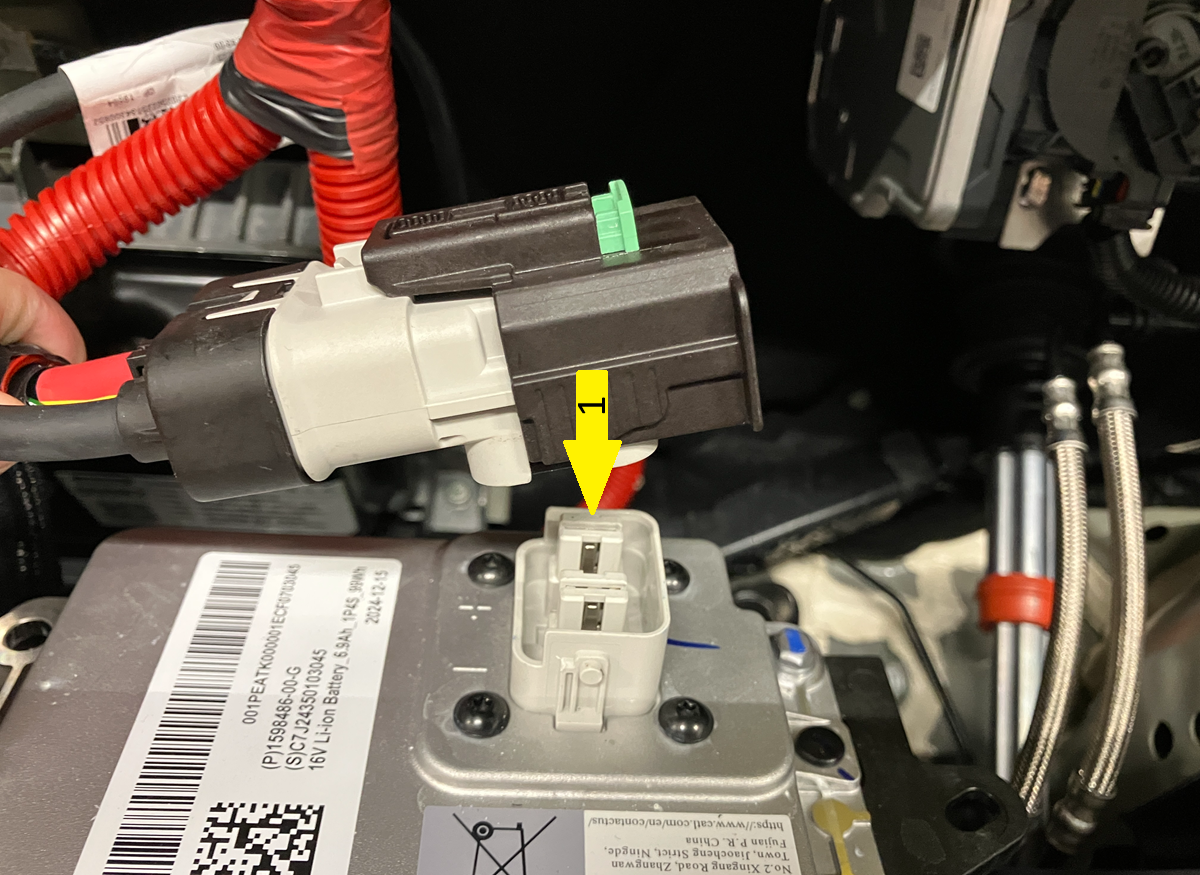

- 将连接器连接到低压电池 (1)。

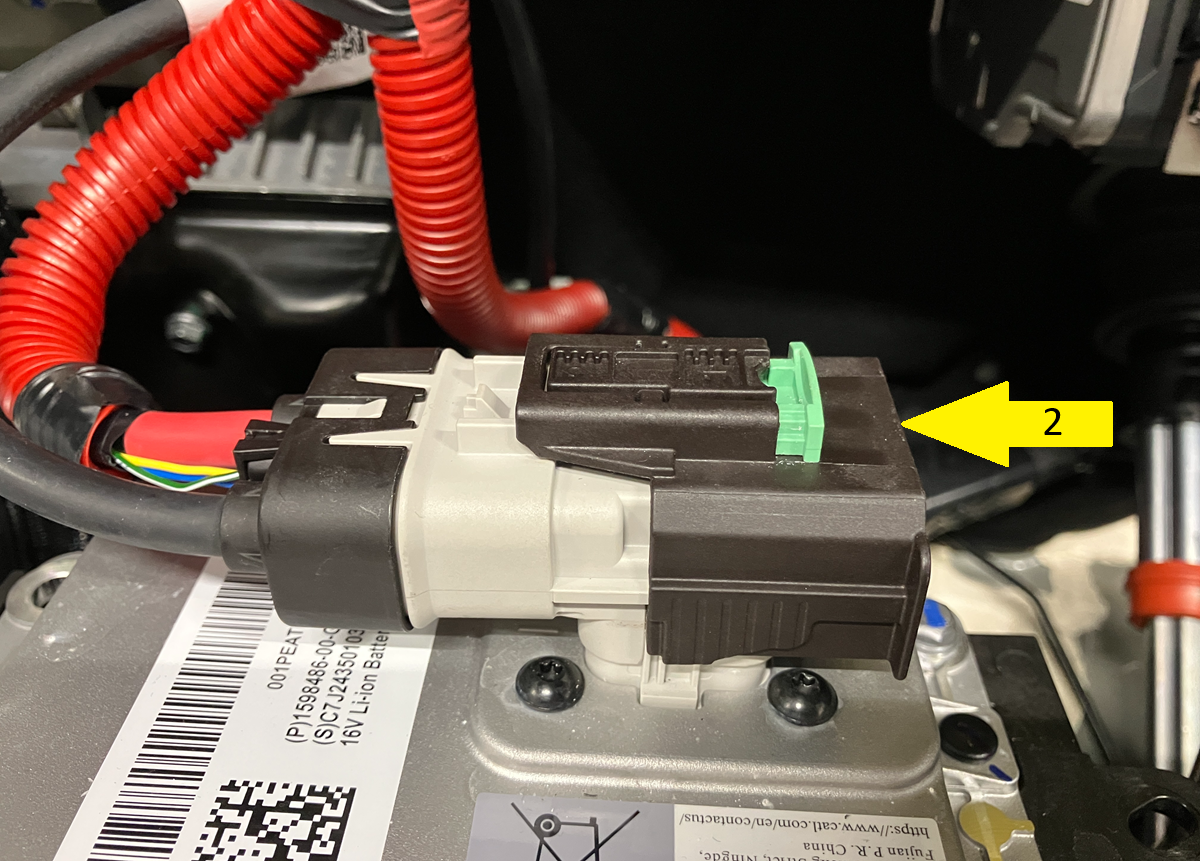

- 完全向内推动黑色连接器锁 (2)。

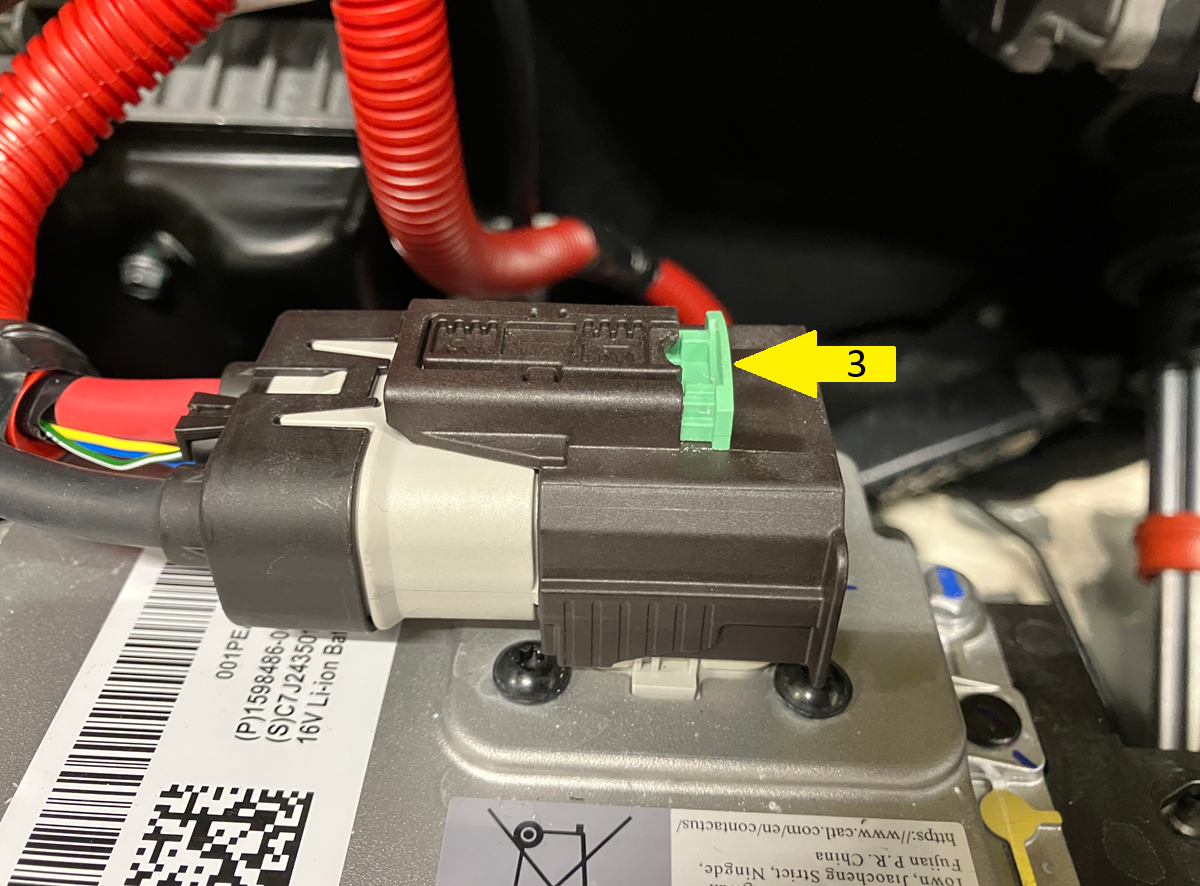

- 向内推动绿色锁片 (3) 以锁止连接器。
- 将连接器连接到低压电池 (1)。
- 连接低压电池电气连接器，然后在接合黑色连接器锁的同时将连接器向下推动 (1)。下压绿色锁片 (2) 以锁止连接器。
- 安装前备箱后挡板。请参阅 前备箱挡板 - 后部（拆卸和更换）。
- 按下 B 柱上部按钮，以手动校准左右鹰翼门。
- 踩下制动踏板以启动车辆电源。
- 升起前车窗，关闭前车门。
