座椅总成 - 第一排 - RH(拆卸和更换)

校正代码 13040202 0.48 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:执行下述程序时,请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。

Informational PurposesAn informational icon, calling your attention
前排座椅包含安全气囊和预紧器,因此必须妥善处理。请参阅拆卸并弃置前排座椅气囊了解更多信息添加校正代码 20010707 以记录工时,破坏性拆卸和弃置前排座椅气囊和预紧器不计入前排座椅拆卸和更换工时

拆卸

  1. 打开 RH 车门并降下 RH 车窗。
  2. 将第一排 RH 座椅向前移动。
  3. 用一字螺丝刀逆时针转动前座椅安全带联动装置的锁止机构,以便将其从预紧器松开,然后将联动装置从预紧器上滑下并将其放置在一旁。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    请勿顺时针旋转,以免损坏锁止机构。
    Informational PurposesAn informational icon, calling your attention

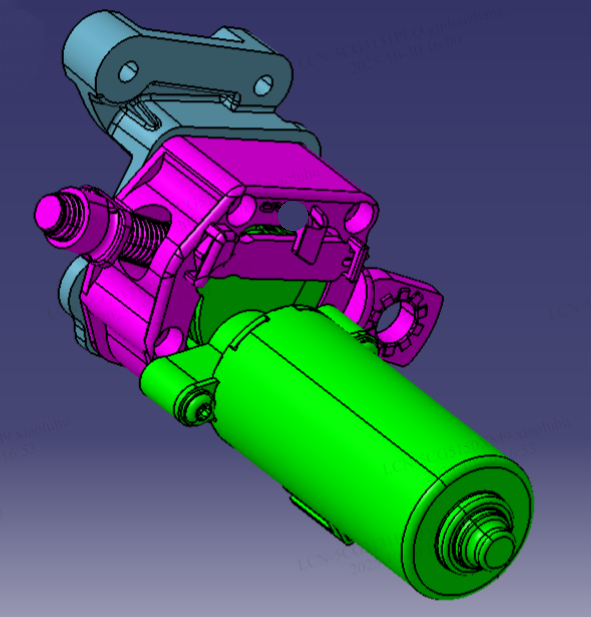

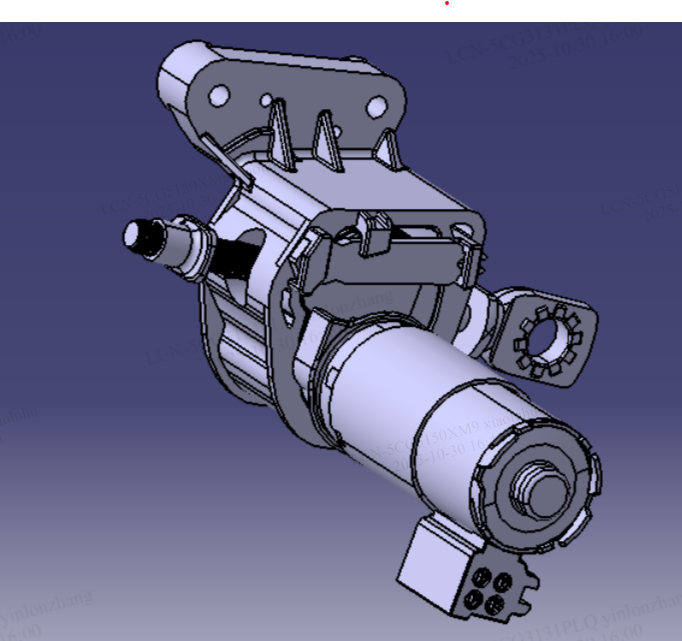

    联动装置的设计可能有所不同,但功能相同。
    Informational PurposesAn informational icon, calling your attention
    松开时,锁定螺钉将保持在水平位置。
    Informational PurposesAn informational icon, calling your attention
    联动装置松开时会发出轻微的咔嗒声。
  4. 拆卸并弃置将第一排右侧座椅滑轨后部固定到车辆的螺栓(2 个)。
    提示: 推荐使用以下工具:
    • 梅花 Plus T45 套筒
  5. 将第一排 RH 座椅向后移动。
  6. 拆卸并弃置将第一排右侧座椅滑轨前部固定到车辆的螺栓(2 个)。
    提示: 推荐使用以下工具:
    • 梅花 Plus T45 套筒
  7. 将右侧第一排座椅移到滑轨中间,将座椅靠背调整至与地面垂直的位置。
  8. 拆卸前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  9. 断开低压电源。请参阅低压电源(断开和连接)
  10. 将第一排 RH 座椅置于适当位置,以便能够到座椅下部。
  11. 松开黑色连接器上的红色锁片,将右侧车身线束电气连接器(2 个)从座椅控制器上断开,然后松开将线束固定到座椅总成的夹子。
  12. 在助手的帮助下,将右侧第一排座椅从车辆上拆下。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    请注意不要损坏其他部件。

安装

  1. 在助手的帮助下,将右侧第一排座椅安装到车辆上。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    将座椅抬入车内时,请注意不要损坏周边部件。
  2. 在助手的帮助下,调整右侧第一排座椅位置,以便能够到座椅下部。
  3. 紧固用于将右侧车身线束固定到右侧第一排座椅总成上的卡子,连接线束电气连接器(2 个),然后接合黑色连接器上的红色锁片。
  4. 在助手的帮助下,将右侧第一排座椅移动到垂直位置。
  5. 连接低压电源。请参阅低压电源(断开和连接)
  6. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  7. 将第一排 RH 座椅向前移动。
  8. 安装新的螺栓( 2 个),将第一排右侧座椅滑轨后部固定到车辆上。
    34 Nm (25.1 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 梅花 Plus T45 套筒
  9. 将前座椅安全带联动装置安装到预紧器上:
    1. 确保锁定螺钉处于水平位置。如果锁定螺钉未处于水平位置,则按照松开说明将其解锁。
    2. 确认 B 柱上饰板至预紧器处的座椅安全带没有扭曲。
    3. 将联动装置安装到预紧器拉索上。
      Informational PurposesAn informational icon, calling your attention
      此时将听到咔嗒声。
      Informational PurposesAn informational icon, calling your attention
      锁定螺钉将转回到锁定位置。
    4. 用至少 15 磅的力对座椅安全带进行拉力测试。
  10. 关闭 RH 后车门并升起 RH 后车窗。
  11. 将右侧第一排座椅向后移动。
  12. 安装新的螺栓(2 个),将右侧第一排座椅滑轨前部固定到车辆上。
    34 Nm (25.1 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 梅花 Plus T45 套筒
  13. 将第一排右侧座椅移动到滑轨中间。
  14. 检查第一排 RH 座椅乘员分类系统 (OCS) 模块版本号,然后从以下各项中选择:
    • 如果乘客分类系统 (OCS) 模块版本号是 A-C,则使用 Toolbox 3 重新部署车辆固件。请参阅 固件重新安装 - Toolbox,然后转至 22
    • 如果乘客分类系统 (OCS) 模块版本号是 D,则继续执行下一步。
  15. 将装有 Toolbox 3 的笔记本电脑与车辆相连。
  16. 在 Toolbox 中,点击 Actions/Autodiag 选项,然后搜索 “Calibration”。
  17. 点击PROC_VCSEATP_SEAT-CALIBRATESearch for routine in ToolboxVCSEAT Passenger Seat Calibration,再点击Run,然后等待例行程序完成。
    Informational PurposesAn informational icon, calling your attention
    确认例行程序进行过程中,右侧第一排座椅上没有放置物品。
    Informational PurposesAn informational icon, calling your attention
    完成后,点击窗口右上角的 "X" 关闭。
  18. 使用车辆触摸屏校准 LH 和 RH 后车门。
  19. 断开 Toolbox 3,然后从车上拆下笔记本电脑。
  20. 升起 RH 车窗并关闭 RH 车门。
