泵 - 冷却液 - 动力总成 - 超级歧管（拆卸和更换）
校正代码
18401902 1.25
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。
注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。
- 2024 年 4 月 24 日：删除了温度系统测试相关步骤，将执行例行程序的方式从使用 Toolbox 更新为使用触摸屏。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重新使用/更换 | 备注 |
|---|---|---|---|---|
| 将动力总成冷却液泵固定到超级歧管的螺钉（4 个） |
 1.8 Nm (1.3 lbs-ft) |
|
重新使用 |
拆卸
-
将车辆停放在双柱举升机上。
提示： 确认车辆未处于充电状态。
- 打开左前车门，降下左前车窗。
- 在触摸屏上操作，将车辆置于“维护模式”。请参阅维护模式（启用和禁用）。
- 解锁车辆网关。请参阅网关（解锁）。
- 在触摸屏上，点击“维护模式”下的“扳手”（位于触摸屏 UI 界面底部），点击，点击Run，然后等待例行程序完成。
- 拆卸前备箱储物单元。请参阅前备箱储物单元（拆卸和安装）。
- 断开低压电池电源。请参阅低压电源（断开和连接）。
- 拆卸低压电池。请参阅电池 - 低压（拆卸和更换）。
- 拆下车身前部控制器模块。请参阅模块 - 车身控制器 - 前（拆卸和更换）。
- 拆卸前流线型护板。请参阅面板 - 流线型护板 - 前（拆卸和更换）。
-
在车辆右前部下方放置冷却液收集器。
- 降下车辆，直至轮胎与地面接触。
-
在前驱动单元上方以及超级歧管后部冷却液软管下方放置吸收性材料。
-
断开动力总成供给软管传感器。
-
将动力总成供给软管从超级歧管上断开，然后立即堵住接头端部，以免冷却液流失。
-
断开低压压力温度传感器连接器，松开超级歧管上的线束。
-
松开将温度系统线束固定到超级歧管的夹子（2 个）。
-
松开将温度系统线束固定到动力总成冷却液泵和制冷器冷却液泵的连接器（2 个），然后将线束从超级歧管后部移开。
-
拆卸将动力总成冷却液泵固定到超级歧管的螺钉（4 个）。
提示： 推荐使用以下工具：
- 迷你棘轮钻头套件
-
将动力总成冷却液泵从超级歧管上拆下。
注确保两个 O 型环（内侧紫色，外侧黑色）随旧泵一起脱离。
安装
-
使用硅基润滑剂润滑两个 O 型环。
-
将超级歧管上的固定销和动力总成冷却液泵上的凹槽对齐，然后将冷却液泵完全卡入超级歧管。
警告请勿使用螺钉将冷却液泵强行卡入超级歧管。
-
安装将动力总成冷却液泵固定到超级歧管的螺钉（4 个）。1.8 Nm (1.3 lbs-ft)提示： 推荐使用以下工具：
- 迷你棘轮钻头套件
-
将温控棒线束布设在动力总成冷却液泵和制冷器冷却液泵之间，然后紧固将温度系统线束固定到动力总成冷却液泵和制冷器冷却液泵的连接器（2 个）。
-
紧固将温度系统线束固定到超级歧管的夹子（2 个）。
-
将线束紧固到超级歧管上，然后连接低压压力温度传感器连接器。
-
取下接头端部的塞子，然后将动力总成供给软管连接到超级歧管。
注执行推拉推测试，确保软管完全就位。
-
连接动力总成供给软管传感器。
- 取走前驱动单元上方以及超级歧管后部冷却液软管下方的吸收性材料。
- 清洁该区域，擦去残留液体。
- 拆下车身前部控制器模块。请参阅模块 - 车身控制器 - 前（拆卸和更换）。
- 执行冷却系统真空重新加注程序。请参阅冷却系统（真空重新加注）。
- 安装低压电池。请参阅 电池 - 低压（拆卸和更换）。
- 连接低压电池电源。请参阅低压电源（断开和连接）。
- 解锁车辆网关。请参阅网关（解锁）。
-

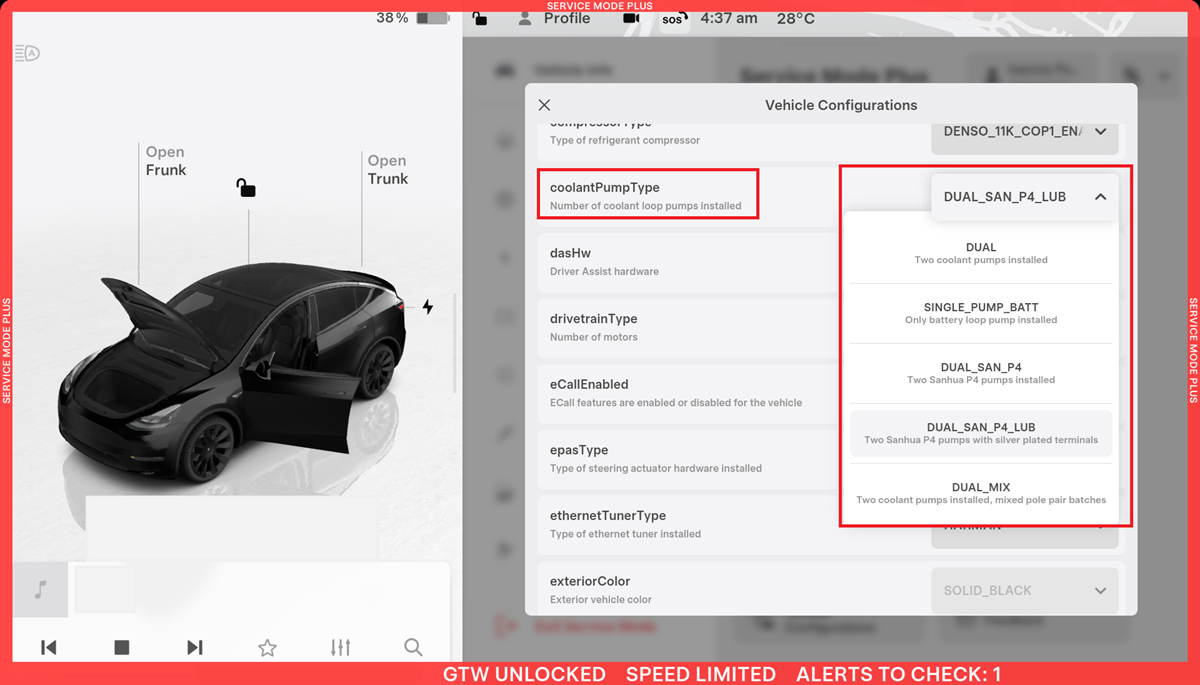

在触摸屏上执行以下步骤：
- 安装前流线型护板。请参阅面板 - 流线型护板 - 前（拆卸和更换）。
- 按下 B 柱上的按钮，手动校准左右鹰翼门。
-
检查冷却液液位，必要时加满，然后安装冷却液罐罐盖。
注确保冷却液液位处于 “Max” 线处。
- 安装前备箱储物单元。请参阅前备箱储物单元（拆卸和安装）。
- 升起左前车窗，关闭左前车门。
