铰链 - 前背箱盖 - 左（拆卸和更换） ((拆卸和更换))

校正代码 11330302 0.36 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2025-09-10: 发布了新的程序。

拆卸

  1. 打开前备箱盖
  2. 拆下前备箱后部挡板。请参阅 前备箱挡板 - 后部（拆卸和更换）
  3. 断开低压电源请参阅 低压电源（断开和连接）
  4. 拆下前备箱 LH 挡板。请参阅 前备箱挡板 - 左侧（拆卸和更换）
  5. 拆下用于将前备箱盖固定到前备箱盖左侧铰链上的螺母（ 2 个）。
  6. 拆下用于将前备箱盖固定到前备箱盖右侧铰链上的螺母（ 2 个）。
    注
    13 mm，扭矩为 24 Nm。
  7. 在协助下，将前备箱盖从车辆上拆下，然后将其放置在有垫板的平面上。

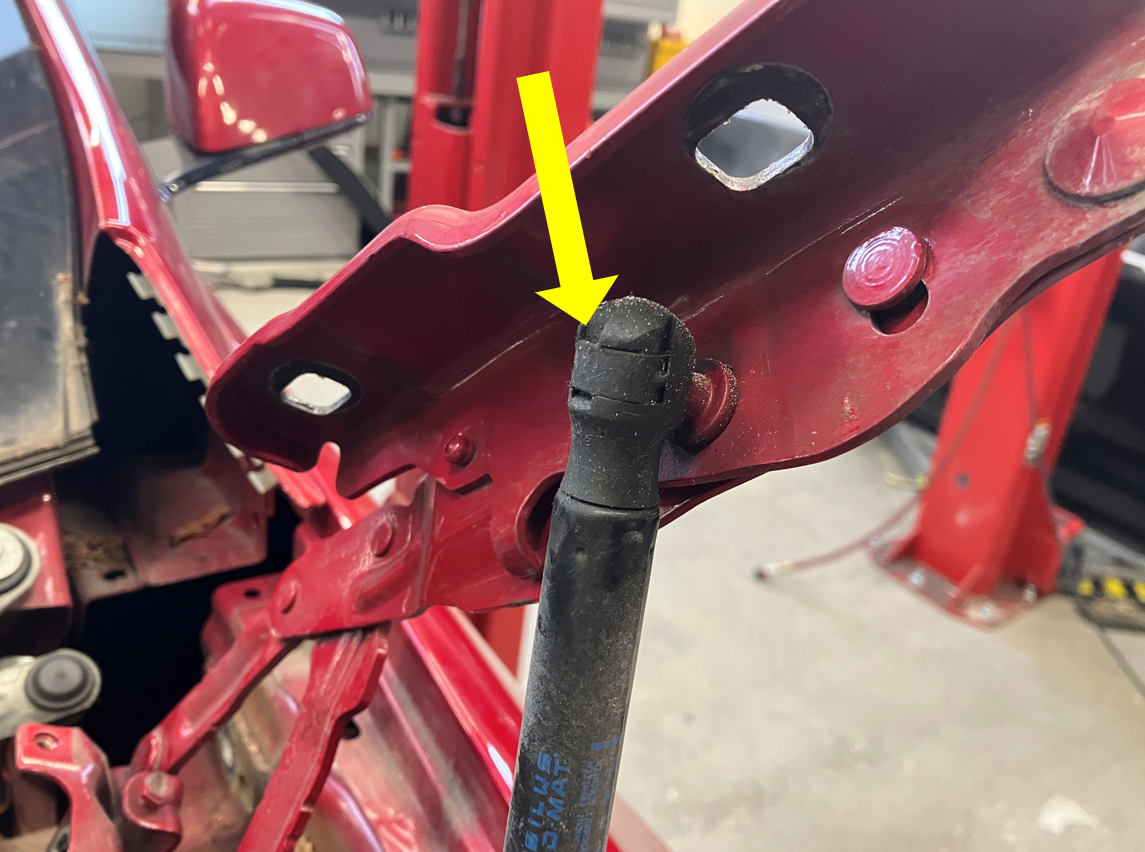

  8. 松开上部气动支柱球头。

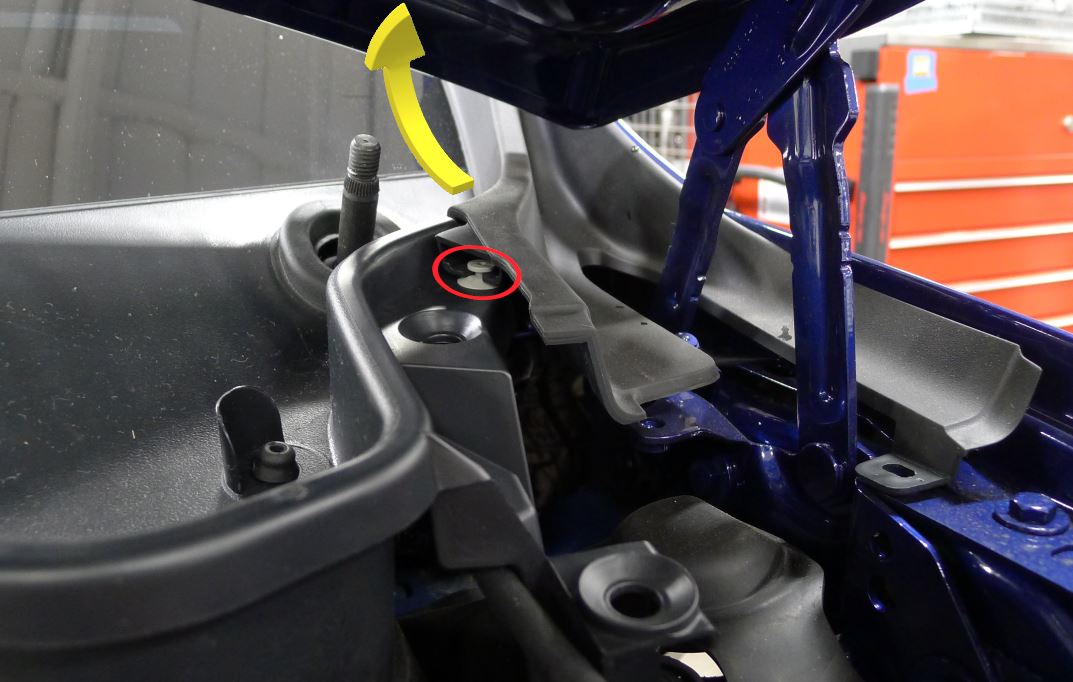

  9. 拆下将前备箱盖左侧外部铰链盖固定到车辆的卡子，然后拆下前备箱盖铰链盖。
  10. 拆下将 LH 行人保护执行机构固定到车辆的螺栓 (x2)。
  11. 拆下将前备箱盖左侧铰链固定到车辆的螺栓（3 个），然后拆下铰链。

安装

  1. 安装将前备箱盖左侧铰链固定到车辆的螺栓（3 个）。
    24 Nm (17.7 lbs-ft)
  2. 安装将 LH 行人保护执行机构固定到车辆的螺栓 (x2)。
    8 Nm (5.9 lbs-ft)
  3. 将前备箱盖左侧外部铰链盖放置到车辆上，然后安装将前备箱盖左侧外部铰链盖固定到车辆的卡子。
  4. 安装上部气动支柱球头。
  5. 在协助下，安装前备箱盖。
    注
    将前备箱盖每侧的两个螺柱放置到左右铰链处。
  6. 手动拧紧用于将前备箱盖固定到前备箱盖左右侧铰链上的螺母（4 个）。
    注
    将螺母拧至既能固定住前备箱盖又可以在必要时进行调整的程度。
    注
    螺母将在本程序的后续步骤中紧固。
  7. 连接低压电源。请参阅 低压电源（断开和连接）
  8. 安装前备箱 LH 挡板。请参阅 前备箱挡板 - 左侧（拆卸和更换）
  9. 安装前备箱后挡板。请参阅 前备箱挡板 - 后部（拆卸和更换）
  10. 关闭前备箱盖
  11. 检查前备箱盖与车身板件和大灯之间的间隙/配合平整度，必要时进行调整。
  12. 打开前备箱盖
  13. 拧紧用于将前备箱盖固定到前备箱盖左右侧铰链上的螺母（4 个）。
    24 Nm (17.7 lbs-ft)
  14. 在前备箱盖左右铰链螺栓头和螺母头上涂敷修补漆。
  15. 关闭前备箱盖
