尾灯 - RH（拆卸和更换）

校正代码 17402202 0.60 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 打开右前车门。
  2. 降下右前车窗。
  3. 将右前座椅前移。
  4. 打开右侧鹰翼门。
  5. 将右侧单座椅前移。
  6. 拆下右后门槛饰板。请参阅 饰板 - 门槛板 - 后 - LH（拆卸和更换）。
  7. 打开掀背尾门。
  8. 拆下后备箱负重底板。请参阅 后备箱负重底板 - 后部（拆卸和更换）。
  9. 松开后备箱底减震隔音板。请参阅 NVH 隔音 - 底板 - 后备箱（拆卸和更换）。
  10. 拆下后备箱毡毯。请参阅 地毯 - 后备箱（七座）（拆卸和更换）。
  11. 拆下后备箱左右两侧装饰件。请参阅 饰板 - 后备箱 - 侧 - LH（拆卸和更换）。
  12. 拆下右侧 C 柱中饰板。请参阅 饰板 - C 柱 - 中部 - LH（拆卸和更换）。
  13. 拆下右侧 C 柱下饰板。请参阅 饰板 - C 柱 - 下 - LH（拆卸和更换）。
  14. 拆下后备箱门槛饰板。请参阅 饰板 - 门槛 - 后备箱（拆卸和更换）。
  15. 拆下后围后备箱饰板。请参阅 。
  16. 将右侧第三排座椅向下折叠。
  17. 拆下右侧 C 柱上饰板。请参阅 饰板 - C 柱 - 上 - LH（拆卸和更换）。
  18. 从右侧饰板毡毯上松开后备箱右侧系带。
  19. 拆下后备箱右侧饰板。请参阅 饰板 - 侧 - 后备箱 - RH（拆卸和更换）。
  20. 拆下右侧行李箱饰件支架。请参阅 支架 - 饰板 - 后备箱 - RH（拆卸和更换）。
  21. 断开右侧尾灯连接器。
  22. 拆下将右侧尾灯连接到车身的螺栓、密封垫圈、螺母和垫圈。
    提示： 推荐使用以下工具：
    • 2 英寸加长件
    • 8 毫米 12 角深套筒
    • 回旋头棘轮/回旋头扭矩扳手
  23. 拆下将右侧尾灯连接到车身的螺母（2 个）。
    提示： 推荐使用以下工具：
    • 2 英寸加长件
    • 8 毫米 12 角深套筒
    • 回旋头棘轮/回旋头扭矩扳手

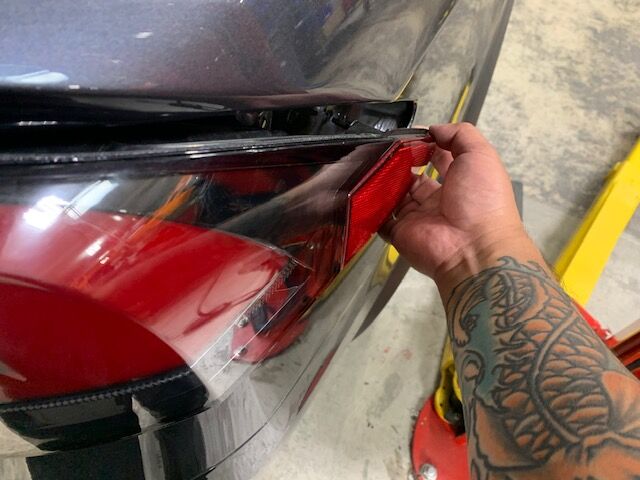

  24. 松开将右侧尾灯连接到车身的螺柱（4 个），然后从车辆上拆下尾灯。
    Informational PurposesAn informational icon, calling your attention
    注
    首先松开尾灯固定盖板上的螺柱。
  25. 拆下将右侧尾灯固定盖板连接到尾灯的螺栓（3 个），然后从尾灯上拆下固定盖板。
    提示： 推荐使用以下工具：
    • 回旋头棘轮/回旋头扭矩扳手
    • 梅花 T20 套筒

安装

  1. 将右侧尾灯固定盖板放到尾灯上，然后安装将固定盖板连接到尾灯的螺栓（3 个）。
    1.25 Nm (.9 lbs-ft)
    提示： 推荐使用以下工具：
    • 棘轮/扭矩扳手
    • 梅花 T20 批头
  2. 将右侧尾灯放到车辆上，然后安装将尾灯连接到车身的螺柱（4 个）。
    Informational PurposesAn informational icon, calling your attention
    注
    首先对准尾灯主体上的螺柱，然后对准固定盖板螺柱。
  3. 安装将右侧尾灯连接到车身的螺母（2 个）。
    2.5 Nm (1.8 lbs-ft)
    提示： 推荐使用以下工具：
    • 2 英寸加长件
    • 8 毫米 12 角深套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 棘轮/扭矩扳手
  4. 安装将右侧尾灯连接到车身的螺栓、密封垫圈、螺母和垫圈。
    2.5 Nm (1.8 lbs-ft)
    提示： 推荐使用以下工具：
    • 2 英寸加长件
    • 8 毫米 12 角深套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 棘轮/扭矩扳手
  5. 连接右侧尾灯连接器。
  6. 安装右侧后备箱饰板支架。请参阅 支架 - 饰板 - 后备箱 - RH（拆卸和更换）。
  7. 安装后备箱右侧饰板。请参阅 饰板 - 侧 - 后备箱 - RH（拆卸和更换）。
  8. 将右侧后备箱系带安装到后备箱右侧饰板毡毯上。
  9. 安装右侧 C 柱上饰板。请参阅 饰板 - C 柱 - 上 - LH（拆卸和更换）。
  10. 立起第三排右侧座椅靠背。
  11. 安装右侧 C 柱下饰板。请参阅 饰板 - C 柱 - 下 - LH（拆卸和更换）。
  12. 安装右后门槛饰板。请参阅 饰板 - 门槛板 - 后 - LH（拆卸和更换）。
  13. 安装右侧 C 柱中饰板。请参阅 饰板 - C 柱 - 中部 - LH（拆卸和更换）。
  14. 安装后备箱负重底板。请参阅 后备箱负重底板 - 后部（拆卸和更换）。
  15. 安装后备箱门槛饰板。请参阅 饰板 - 门槛 - 后备箱（拆卸和更换）。
  16. 安装左侧和右侧后备箱装饰件。请参阅 饰板 - 后备箱 - 侧 - LH（拆卸和更换）。
  17. 安装后备箱毡毯。请参阅 地毯 - 后备箱（七座）（拆卸和更换）。
  18. 安装后备箱底减震隔音板。请参阅 NVH 隔音 - 底板 - 后备箱（拆卸和更换）。
  19. 安装后备箱负重底板。请参阅 后备箱负重底板 - 后部（拆卸和更换）。
  20. 关闭掀背尾门。
  21. 将右前单座椅移回原位。
  22. 关闭右侧鹰翼门。
  23. 将右前座椅移回原位。
  24. 升起右前车窗。
  25. 关闭右前车门。
