副车架总成 - 前(拆卸和安装)

校正代码 30010341 2.10 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:执行下述程序时,请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
尽管此程序已经过验证,但仍是一个草案。可能没有警告和注意事项。请遵守安全要求,处理或靠近高压系统和部件时,请谨慎操作。请将校正修理内容及反馈发送至ServiceDevelopment@teslamotors.com

拆卸

  1. 将车辆移到双柱举升机上。请参阅举升车辆 - 双柱举升机
  2. 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  3. 断开低压电源。请参阅低压电源(断开和连接)
  4. 将方向盘回正。
  5. 将保护片放到驾驶员座椅上,然后安装方向盘锁。
  6. 拆下左侧和右侧前车轮。请参阅轮毂总成(拆卸和安装)
  7. 拆下前流线型护板。请参阅面板 - 流线型护板 - 前(拆卸和更换)
  8. 拆下前饰板裙板。请参阅裙板 - 前饰板(拆卸和更换)
  9. 拆下前滑板。请参阅车底护板 - 前(拆卸和更换)
  10. 滑动红色锁片,按下释放装置,然后从转向架上断开电气连接器(2 个)。
  11. 滑动红色锁片,按下释放装置,然后从 EPAS CAN 上断开电气连接器(2 个)。
  12. 松开将电气线束固定在前副框架上的卡子(3 个),将电气线束与副框架分离,然后将其收起来,放在一边。
  13. 拆下将转向柱中间轴固定到转向架输入轴的螺栓。
    提示: 推荐使用以下工具:
    • 13 毫米套筒
  14. 将转向柱中间轴向上滑离转向架输入轴。
  15. 拉动红色锁片两次,将电气线束从左侧主动降噪 (LH ANC) 传感器连接器上断开。
  16. 松开将左侧主动降噪 (LH ANC) 连接器连接到左前万向节的卡子(2 个)。
    Informational PurposesAn informational icon, calling your attention
    将电气线束铺设在前平衡杆上方。
  17. 拆下并弃用将左前平衡连杆连接到前平衡杆的螺母,然后从平衡杆上拆下连杆。
    提示: 推荐使用以下工具:
    • 15 毫米套筒
    • 5 毫米六角
    Informational PurposesAn informational icon, calling your attention
    为了避免损坏球形接头,使用 5 毫米六角扳手,以防止拆卸螺母的同时左侧连杆球形接头螺柱发生转动。

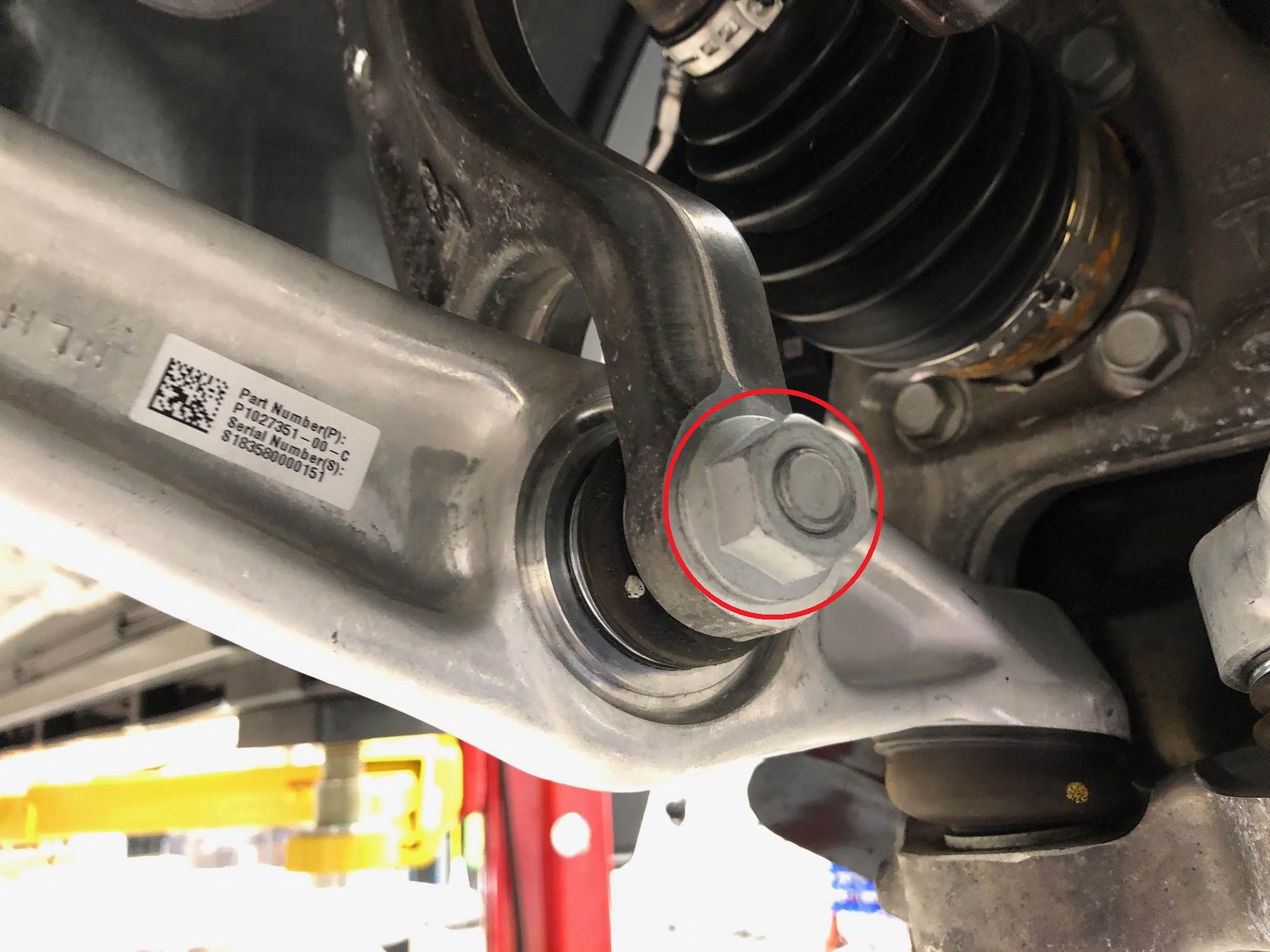

  18. 拆下将左前主动减震器固定到前下部尾连杆的螺母和螺栓。
    提示: 推荐使用以下工具:
    • 21 毫米套筒
    • 21 毫米组合扳手
  19. 拆下并弃用将左侧尾连杆固定到左前万向节的螺母,然后从万向节上拆下尾连杆。
    提示: 推荐使用以下工具:
    • 22 毫米套筒
    • 梅花 T45 套筒
    Informational PurposesAn informational icon, calling your attention
    为了避免损坏球形接头,使用 T45 套筒,以防止拆卸螺母的同时左侧尾连杆球形接头螺柱发生转动。
  20. 拆下并弃用将左前连杆固定到左前转向节的螺母,然后从万向节上拆下前连杆。
    提示: 推荐使用以下工具:
    • 22 毫米套筒
    • 梅花 T45 套筒
    Informational PurposesAn informational icon, calling your attention
    为了避免损坏球形接头,使用 T45 套筒扳手,以防止拆卸螺母的同时左前连杆球形接头螺柱发生转动。
  21. 拆下并弃用将左侧横拉杆固定到左前万向节的耐落螺母,然后从万向节上拆下横拉杆。
    提示: 推荐使用以下工具:
    • 21 毫米套筒
  22. 在车辆右侧重复执行第1521步。
  23. 松开前副框架前部、中部和后部螺栓(6 个),但此时先不要将螺栓拆下。
    Informational PurposesAn informational icon, calling your attention
    注意观察各螺栓头的特点。
    • 前部螺栓 - 16 毫米或 18 毫米螺栓头
    • 中部螺栓 - 18 毫米螺栓头
    • 后部螺栓 - 21 毫米螺栓头
  24. 使用电钻拆下前副框架后部螺栓(2 个)。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    请注意看下螺栓长度,应该是58 毫米或者 67 毫米。螺栓长度将决定扭矩规格。
  25. 拆下副框架固定装置较短一端的螺栓(2 个),零件号:1066521-00-A、1657054-00-A。
    Informational PurposesAn informational icon, calling your attention
    如果不拆下这些螺栓,它们会妨碍副框架。完成这一程序后,将螺栓装回副框架夹具。
  26. 将副框架举升工具移到前副框架区域下方。
  27. 将车间用供气装置连接到副框架举升工具。
  28. 在助手的帮助下,将电动总成工作台和副框架夹具举升到位。
    Informational PurposesAn informational icon, calling your attention
    下部尾连杆将靠在固定装置上。
  29. 使用电钻拆下前副框架前部和中部螺栓(4 个)。
    Informational PurposesAn informational icon, calling your attention
    注意观察下螺栓头尺寸,以便稍后安装时不会弄混。
    • 前部螺栓 - 16 毫米或 18 毫米螺栓头
    • 中部螺栓 - 18 毫米螺栓头
  30. 在助手的帮助下,小心地将前副框架从车身降下。
    Informational PurposesAn informational icon, calling your attention
    将转向节放在一边,引导主动减震器叉形件绕过悬架连杆。
  31. 断开车间用供气装置与副框架举升工具的连接。
  32. 将副框架举升工具和前副框架从车辆下方移出。

安装

  1. 将副框架举升工具和前副框架移入车辆下方。
  2. 将车间用供气装置连接到副框架举升工具。
  3. 在助手的帮助下,小心地将前副框架升起至车辆内。
    Informational PurposesAn informational icon, calling your attention
    将转向节放在一边,引导主动减震器叉形件绕过悬架连杆。
  4. 安装并用手拧紧前副框架前部和中部螺栓(4 个)。
    Informational PurposesAn informational icon, calling your attention
    • 前部螺栓 - 16 毫米或 18 毫米螺栓头(M12 1.75x75 螺栓(1063242-00-B) 和 M12x24x2.5 垫圈 (1103852-00-A),或者仅 M12-1.75x115 螺栓 (1608611-00-C ))
    • 中部螺栓 - 18 毫米螺栓头
  5. 使用电钻拧上螺栓,但此时请勿完全拧紧。
    Informational PurposesAn informational icon, calling your attention
    螺栓将在后续步骤中完全拧紧。
  6. 降下副框架举升机,断开车间用供气装置,然后将副框架举升机从车辆下方移出。
  7. 安装并用手拧紧前副框架后部螺栓(2 个)。
    Informational PurposesAn informational icon, calling your attention
    21 毫米螺栓头(M14 2.0x58 (1133941-00-C) 或者 M14 2.0x67 (1638540-00-A))
  8. 使用电钻拧上螺栓,但此时请勿完全拧紧。
    Informational PurposesAn informational icon, calling your attention
    螺栓将在后续步骤中完全拧紧。
  9. 完全拧紧前副框架螺栓。
    Informational PurposesAn informational icon, calling your attention
    扭矩规格
    • 前部螺栓,16 毫米螺栓头:80 牛米
    • 前部螺栓,18 毫米螺栓头:80 牛米
    • 中部螺栓:80 牛米
    • 后部螺栓,58 毫米长:115 牛米
    • 后部螺栓,67 毫米长:145 牛米
  10. 将左侧横拉杆安装到左前万向节中,然后安装一个新的耐落螺母,将横拉杆固定到万向节上。
    102 Nm (75.2 lbs-ft)
    提示: 推荐使用以下工具:
    • 21 毫米套筒
  11. 将左前连杆安装到左前万向节上,然后安装一个新的耐落螺母,将前连杆固定到万向节上。
    180 Nm (132.7 lbs-ft)
    提示: 推荐使用以下工具:
    • 22 毫米套筒
    • 梅花 T45 套筒
    Informational PurposesAn informational icon, calling your attention
    为了避免损坏球形接头,使用 T45 工具,以防止安装螺母的同时左前连杆球形接头螺柱发生转动。
  12. 将左侧尾连杆安装到左前万向节上,然后安装一个新螺母,将尾连杆固定到万向节上。
    180 Nm (132.7 lbs-ft)
    提示: 推荐使用以下工具:
    • 22 毫米套筒
    • 梅花 T45 套筒
    Informational PurposesAn informational icon, calling your attention
    为了避免损坏球形接头,使用 T45 工具,以防止安装螺母的同时左侧尾连杆球形接头螺柱发生转动。
  13. 安装并手动拧紧将左前主动减震器固定到前下部尾连杆的螺母和螺栓。
    提示: 推荐使用以下工具:
    • 21 毫米套筒
    • 21 毫米组合扳手
    Informational PurposesAn informational icon, calling your attention
    螺母和螺栓将在定位检查过程中拧紧。
  14. 将左前平衡杆连杆安装到前平衡杆中,然后安装一个新的耐落螺母,将连杆固定到平衡杆上。
    70 Nm (51.6 lbs-ft)
    提示: 推荐使用以下工具:
    • 15 毫米套筒
    • 5 毫米六角
    Informational PurposesAn informational icon, calling your attention
    为了避免损坏球形接头,使用 5 毫米六角扳手,以防止安装螺母的同时左侧连杆球形接头螺柱发生转动。
  15. 紧固将左侧主动降噪 (LH ANC) 连接器连接到左前万向节的卡子(2 个)。
  16. 将电气线束连接到左侧主动降噪 (LH ANC) 传感器连接器,然后推入红色锁片,将线束完全紧固。
  17. 在车辆右侧重复执行第1016步。
  18. 将转向柱中间轴向下滑到转向架输入轴上。
  19. 安装将转向柱中间轴固定到转向架输入轴的螺栓。
    30 Nm (22.1 lbs-ft)
    提示: 推荐使用以下工具:
    • 13 毫米套筒
  20. 将电气线束连接到 EPAS CAN 连接器(2 个),然后滑动红色锁片。
  21. 连接转向架电气连接器(2 个),然后滑动红色锁片。
  22. 将电气线束放置到前副框架,然后拧紧将电气线束连接到副框架的卡子(3 个)。
  23. 安装前滑板。请参阅车底护板 - 前(拆卸和更换)
  24. 安装前饰板裙板。请参阅裙板 - 前饰板(拆卸和更换)
  25. 安装前流线型护板。请参阅面板 - 流线型护板 - 前(拆卸和更换)
  26. 安装左侧和右侧前车轮。请参阅轮毂总成(拆卸和安装)
  27. 连接低压电源。请参阅低压电源(断开和连接)
  28. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  29. 从车辆上拆下方向盘托架。
  30. 将车辆驶离双柱举升机。请参阅举升车辆 - 双柱举升机
  31. 校准后车门。
    Informational PurposesAn informational icon, calling your attention
    若车辆触摸屏上弹出“需要校准”消息,请长按校准,开始校准后车门。
