分流器 - 高压电池（拆卸和更换）
16303602 6.05
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至ServiceManualFeedback@tesla.com。。
注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。
警告
本程序为“草案”。虽已通过验证，但可能仍有“警告”和“注意”事项缺失。请遵守安全要求，处理或靠近高压系统和部件时，请谨慎操作。
警告
执行暴露在高压之下的任何程序之前，请取下佩戴的所有首饰（手表、手链、戒指、项链、耳环、身份牌、穿刺饰品等），并取出口袋中的所有物品（钥匙、硬币、钢笔、铅笔、工具、钮扣等）。
警告
如果需要为了安全地执行程序而佩戴矫正护目镜，请确保护目镜牢固地固定到头上并且不会掉落。
警告
只有接受过高压安全意识培训并完成全部所需认证课程（如适用）的维修技工才允许执行此程序。处理高压线缆、母排或接头时，务必全程穿戴最低防护等级为 0(1000V) 的适当个人防护装备 (PPE)及高压绝缘手套。有关手套和安全性的其他信息，请参阅技术注意事项 TN-15-92-003高压安全意识注意事项
。
- 2025-10-20: 更新了不同分流器类型的例行程序。
拆卸
- 将车辆停至双柱举升机上。请参阅 举升车辆 - 双柱举升机。
- 执行冷却系统热加注排空。请参阅 冷却液 - 冷却系统（充注/排放）。
- 拆下左右门槛板饰条。请参阅饰条 - 门槛板 - LH（拆卸和更换）
-
放置双柱举升机垫，以便拆下高压电池。
- 拆卸前备箱后部挡板。请参阅 前备箱挡板 - 后部（拆卸和更换）。
- 拆卸前备箱储物单元。请参阅 前备箱储物单元（拆卸和安装）。
- 拆下左右门槛板饰板。请参阅 饰板 - 门槛板 - 后 - LH（拆卸和更换）。
- 拆下第二排中间地板。请参阅：
- 拆下左右 C 柱中部饰板。请参阅 饰板 - C 柱 - 中部 - LH（拆卸和更换）。
- 拆下左右 C 柱下饰板。请参阅 饰板 - C 柱 - 下 - LH（拆卸和更换）。
- 拆下第二排后部地板。请参阅：
-
拆下将母排风管固定到车身的螺栓（2 个），然后将母排风管从车辆上拆下。
- 拆下 LH C 柱上部饰板。请参阅 饰板 - C 柱 - 上 - LH（拆卸和更换）。
- 拆卸后备箱门槛饰板。请参阅 饰板 - 门槛板 - 后备箱（拆卸和更换）。
- 拆下后备箱侧饰板支架。请参阅：
- 断开低压电源。请参阅低压电源（断开和连接）。
- 拆下第三排座椅座垫（如有安装）。请参阅 座垫 - 座椅 - 第三排（拆卸和更换）。
- 拆卸左侧内侧加强件。请参阅 加固件 - 内侧 - LH（拆卸和更换）。
- 拆卸中间流线型护板。请参阅 面板 - 流线型护板 - 后部（拆卸和更换）。.
- 执行车辆高压禁用程序。请参阅车辆高压禁用程序。
- 拆下烟火电池断接开关。请参阅烟火电池断接开关（拆卸和更换）。
- 拆卸高压电池。请参阅 高压电池（全轮驱动）（拆卸和安装）。
- 执行功率转换系统冷却液排放。请参阅 功率转换系统冷却液（排放）。
- 拆卸高压电池前检修板。请参阅 盖板 - 前维修孔 - 高压电池（拆卸和安装）。
- 拆卸功率转换系统。请参阅 功率转换系统（拆卸和更换）。
-
拆卸将功率转换系统安装托盘固定到高压电池的螺栓（6 个），然后将托盘从高压电池上拆下。
- 断开电气线束与高压电池分流连接器的连接。
-
拆卸并弃置将高压电池分流器固定到母排的螺栓（2 个）。
-
将高压电池分流器绕导销逆时针旋转直至从母排下方分离，然后将分流器垂直向上抬起，将其拆下。
安装
- 对 Hioki 电阻计执行零点调节，以便稍后在此程序中测量电阻。请参阅 电阻表（零点调节）。
-
记录高压电池分流器零件标签上显示的新分流器电阻和零件号，记录需准确。例如， “R:14737nΩ”。
注后续操作中，分流器电阻值会被编程到高压控制器中#TASK_YZP_1BX_Y4B__GUID-80227DF4-123C-427B-A7BA-292EDFB77CF1。注重新组装高压电池后，需要使用准确记录的数据进行编程，各分流器的电阻不同，数值由 5 位数组成。
-
使用酒精湿巾清洁高压电池分流器和母排的接触面，并等待风干 1 分钟。
注清洁上母排的下侧。
-
将高压电池分流器安装至导销，然后顺时针旋转分流器，安置于母排下部。
注使用塑料饰板工具引导分流器通过母排下方。
-
安装新的螺栓（2 个），将高压电池分流器固定到母排，紧固后，用油性记号笔标记螺栓。
14.5 Nm (10.7 lbs-ft) -
将电气线束连接到高压电池分流连接器。
注对连接器执行推拉推测试。
-
使用 Hioki 电阻计测量高压电池分流器与前母排之间高压接头处的电阻。
警告请勿使探针的侧面接触到接线片的边缘。注两个接线片的电阻值都必须小于 0.045 毫欧（45 微欧）。高压接头电阻过大。拆下紧固件，使用异丙醇清洁接触区域，重新安装紧固件，再次测试。
-
使用 Hioki 电阻计测量高压电池分流器与分流器-烟火电池断电母排之间高压接头的电阻。
警告请勿使探针的侧面接触到接线片的边缘。注两个接线片的电阻值都必须小于 0.045 毫欧（45 微欧）。高压接头电阻过大。拆下紧固件，使用异丙醇清洁接触区域，重新安装紧固件，再次测试。
-
将功率转换系统安装托盘安装到高压电池中，然后安装将托盘固定到高压电池的螺栓（6 个）。8 Nm (5.9 lbs-ft)注确保托盘下没有夹住任何电线。
- 安装功率转换系统。请参阅 功率转换系统（拆卸和更换）。
- 安装高压电池前检修板。请参阅 盖板 - 前维修孔 - 高压电池（拆卸和安装）。
- 测量烟火电池断接开关安装点间的电压，然后安装烟火电池断接开关。请参阅烟火电池断接开关（拆卸和更换）。
- 执行功率转换系统冷却液泄漏测试。请参阅 功率转换系统冷却液泄漏测试（工作台上）。
- 执行高压电池漏气测试。请参阅 高压电池漏气测试（工作台上）。
- 安装高压电池。请参阅 高压电池（全轮驱动）（拆卸和安装）。
- 安装中间流线型护板请参阅 面板 - 流线型护板 - 后部（拆卸和更换）。
- 安装左侧内侧加强件。请参阅 加固件 - 内侧 - LH（拆卸和更换）。
- 如此前拆下了第三排座椅座垫，则将其安回。请参阅 座垫 - 座椅 - 第三排（拆卸和更换）。
- 连接低压电源。请参阅低压电源（断开和连接）。
- 将 12V 电源放置在前备箱储物单元中，将 12V 电源的正极引线连接到跨接接线柱上，然后将 12V 电源的负极引线连接到底盘接地。
- 将装有 Toolbox 3 的笔记本电脑与车辆相连请参阅 Toolbox 3（连接和断开）。
-

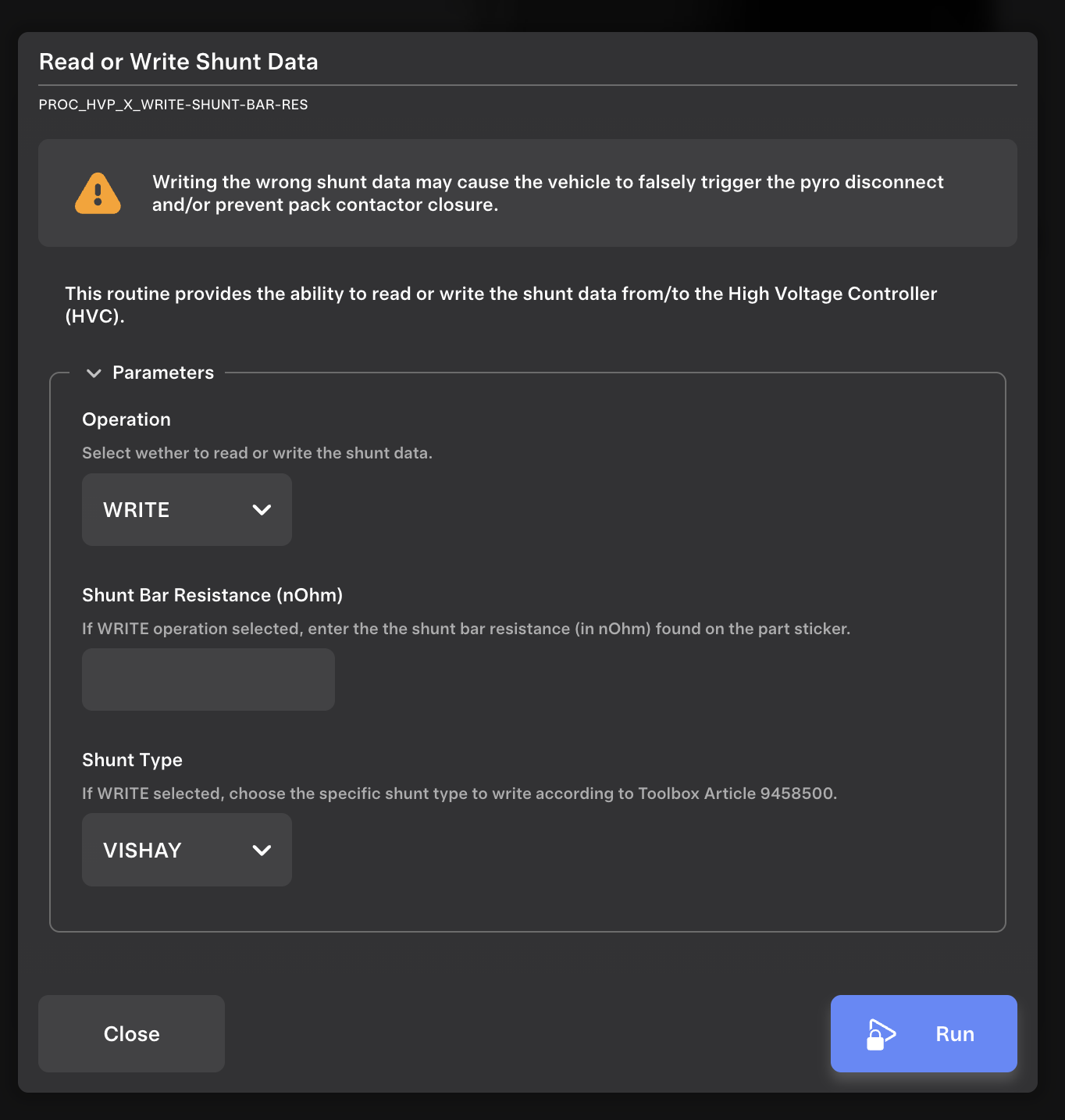

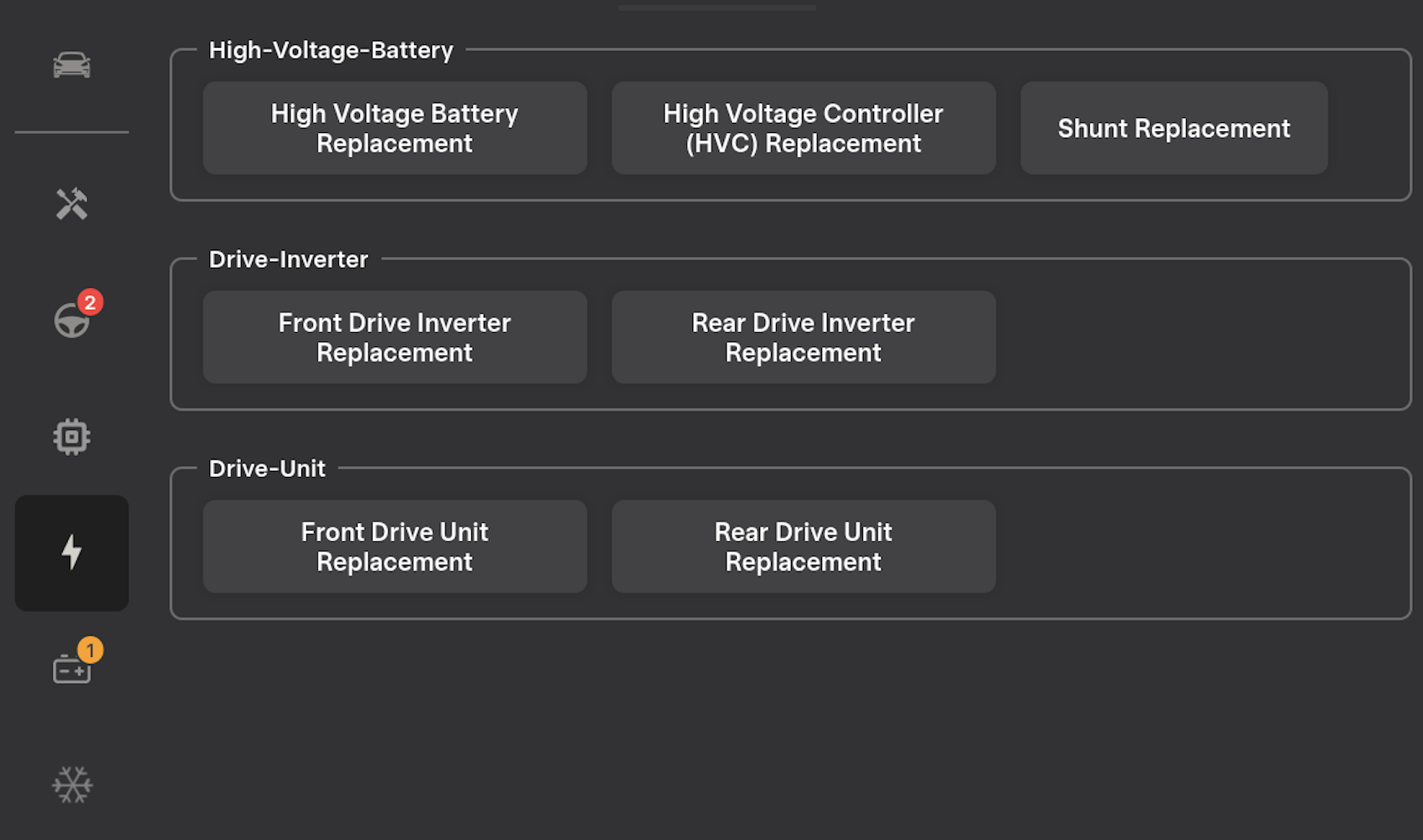

选择和操作，输入此前在第2步记录的分流器导条电阻值，然后根据分流器零件号选择对应的分流器类型。点击Run，然后等待例行程序完成。
注分流器类型包括 Vishay（零件号样式为 2084224-XX-X）和 Cyntec（零件号样式为 1078835-XX-X 或 1588177-XX-X）。
- 将装有 Toolbox 3 的笔记本电脑与车辆断开连接。请参阅 Toolbox 3（连接和断开）。
- 先将 12V 电源的负极引线从底盘接地上断开，然后将 12V 电源的正极引线从跳线柱上断开，最后将 12V 电源从车辆前备箱储物单元中取出。
- 安装后备箱侧饰板支架。请参阅：
- 安装后备箱门槛板饰板。请参阅 饰板 - 门槛板 - 后备箱（拆卸和更换）。
- 安装 C 柱 LH 上部饰板。请参阅 饰板 - C 柱 - 上 - LH（拆卸和更换）。
-
将母排风管安装到车身，然后安装将母排风管固定到车身的螺栓（2 个）。2.5 Nm (1.8 lbs-ft)
- 安装第二排后部地板。请参阅：
- 安装左右 C 柱下饰板。请参阅 饰板 - C 柱 - 下 - LH（拆卸和更换）。
- 安装左右 C 柱中部饰板。请参阅 饰板 - C 柱 - 中部 - LH（拆卸和更换）。
- 安装第二排中间地板。请参阅：
- 安装左右门槛饰板。请参阅 饰板 - 门槛板 - 后 - LH（拆卸和更换）。
- 安装前备箱储物单元请参阅 前备箱储物单元（拆卸和安装）。
- 安装前备箱后挡板。请参阅 前备箱挡板 - 后部（拆卸和更换）。
- 安装左右门槛板饰条。请参阅饰条 - 门槛板 - LH（拆卸和更换）
- 将 LH 和 RH B 柱上部按钮保持在关闭位置，以手动校准 LH 和 RH 后车门。
- 将车辆从双柱举升机上移走。请参阅 举升车辆 - 双柱举升机。
