模块 - 车身控制器 - RH（拆卸和更换）

校正代码 17152202 0.54 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：执行下述程序时，请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。

  • 2025-03-10: 修订了更换后例行程序。
  • 2023 年 11 月 13 日：更新了更换后例行程序。
  • 2023 年 4 月 24 日：简化了程序。
  • 2023 年 4 月 12 日：添加了松开右前主密封条以帮助拆下饰板的步骤。

拆卸

  1. 拆下右前门槛饰板。请参阅 饰板 - 门槛板 - 前 - LH（拆卸和更换）。
  2. 拆下仪表板右侧端盖。请参阅端盖 - 仪表板 - LH（拆卸和更换）。
  3. 拆下右侧 A 柱中部饰板。请参阅饰板 - A 柱 - 中部 - LH（拆卸和更换）。
  4. 拆下右侧 A 柱下饰板。请参阅 饰板 - A 柱 - 下 - LH（拆卸和更换）。
  5. 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  6. 断开低压电源。请参阅低压电源（断开和连接）。
  7. 拆下副驾位脚部空间盖板。请参阅盖板 - 脚部空间 - 副驾位（拆卸和更换）。
  8. 拆下副驾位膝部气囊。请参阅膝部气囊 - 副驾位（拆卸和更换）。

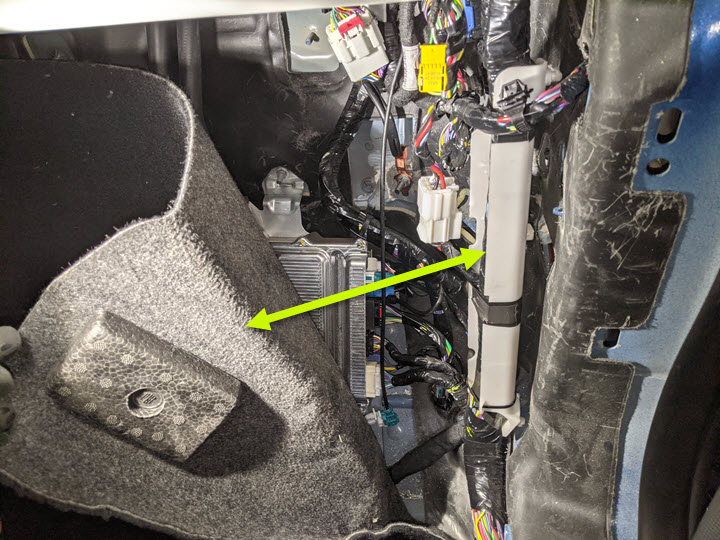

  9. 将驾驶室右前地毯移至一旁，以便操作。
  10. 将车身 4 电气连接器 (X054) 从右侧车身控制器模块上断开。
  11. 松开连接器锁，将车身 5 电气连接器 (J6/J7 X060A/B) 从右侧车身控制器模块上断开。
  12. 将车身电气连接器 (J4) 从右侧车身控制器模块上断开。
  13. 松开连接器锁，将车身连接器 (J2 X050) 从右侧车身控制器模块上断开。
  14. 将前备箱储物单元电气连接器 (J9 X050) 从右侧车身控制器模块上断开。
  15. 松开连接器锁，将车身 2 电气连接器 (J3 X051) 从右侧车身控制器模块上断开。
  16. 松开连接器锁，将车身 6 电气连接器 (J8 X062) 从右侧车身控制器模块上断开。
  17. 松开连接器锁，将电源电气连接器 (J14 X056) 从右侧车身控制器模块上断开。
  18. 松开连接器锁，将线束电气连接器（2 个）从右侧车身控制器模块上断开。
  19. 使用卡子撬具松开将线束电气连接器固定到右侧车身控制器模块的卡子（2 个）。
  20. 松开连接器锁，将前围板电气连接器 (J12) 从右侧车身控制器模块上断开。
  21. 将车门电气连接器（J10 和 J11）从右侧车身控制器模块上断开。
  22. 使用卡子撬具松开将右侧线束支架固定到车身的卡子（2 个）。
  23. 将线束丛移至一旁，以便接触右侧车身控制器模块。
  24. 拆下并弃用将右侧车身控制器模块固定到车身的螺母。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 10 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手
  25. 小心地向上抬起右侧车身控制器模块，以松开锁片，然后将右侧车身控制器模块从车辆上拆下。

安装

  1. 将右侧车身控制器模块放置到车辆上，将锁片安装到车身上，并对准车身螺柱。
  2. 安装新的螺母，将右侧车身控制器固定到车身。
    6 Nm (4.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 10 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 棘轮/扭矩扳手
  3. 将线束丛放置到右侧车身控制器模块上。
  4. 安装将右侧线束支架固定到车身的卡子（2 个）。
  5. 将车门电气连接器（J10 和 J11）连接到右侧车身控制器模块。
  6. 将前围板电气连接器 (J12) 连接到右侧车身控制器模块。
  7. 紧固将右侧线束支架固定到车身的卡子（2 个）。
  8. 将线束电气连接器（2 个）连接到右侧车身控制器模块。
  9. 将电源电气连接器 (J14 X056) 连接到右侧车身控制器模块。
  10. 将车身 6 电气连接器 (J8 X062) 连接到右侧车身控制器模块。
  11. 将车身 2 电气连接器 (J3 X051) 连接到右侧车身控制器模块。
  12. 将前备箱储物单元电气连接器 (J9 X050) 连接到右侧车身控制器模块。
  13. 将车身电气连接器 (J2 X050) 连接到右侧车身控制器模块。
  14. 将车身电气连接器 (J4) 连接到右侧车身控制器模块。
  15. 将车身 5 电气连接器 (J6/J7 X060A/B) 连接到右侧车身控制器模块。
  16. 将车身 4 电气连接器 (X054) 连接到右侧车身控制器模块。
  17. 将右侧主地毯放回原位。
  18. 安装副驾位膝部气囊。请参阅膝部气囊 - 副驾位（拆卸和更换）。
  19. 安装副驾位脚部空间盖板。请参阅盖板 - 脚部空间 - 副驾位（拆卸和更换）。
  20. 安装右侧 A 柱下饰板。请参阅 饰板 - A 柱 - 下 - LH（拆卸和更换）
  21. 安装右侧 A 柱中部饰板。请参阅 饰板 - A 柱 - 中部 - LH（拆卸和更换）
  22. 安装仪表板右侧端盖。请参阅 端盖 - 仪表板 - LH（拆卸和更换）。
  23. 安装右前门槛饰板。请参阅饰板 - 门槛板 - 前 - LH（拆卸和更换）。
  24. 将右前主密封条的底部和前侧下部固定到车身。
  25. 连接低压电源。请参阅低压电源（断开和连接）。
  26. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  27. 解锁车辆网关。请参阅网关（解锁）。
  28. 通过“维护模式”或 Toolbox 执行以下例行程序（请参阅面板执行器0005 - 维修模式）： UPDATE_CAN-REDEPLOYvia Toolbox: (link)via Service Mode Plus:
    • Drive Inverter Replacement ➜ Drive Inverter DIRE1L Replacement ➜ CAN Redeploy
    • Drive Inverter Replacement ➜ Drive Inverter DIRE1R Replacement ➜ CAN Redeploy
    • Drive Inverter Replacement ➜ Drive Inverter DIRE2 Replacement ➜ CAN Redeploy
    • Drive Inverter ➜ Front Drive Inverter Replacement ➜ CAN Redeploy
    • Drive Inverter ➜ Rear Drive Inverter Replacement ➜ CAN Redeploy
    • Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ CAN Redeploy
    • Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ CAN Redeploy
    • Drive Unit ➜ Front Drive Unit Replacement ➜ CAN Redeploy
    • Drive Unit ➜ Rear Drive Unit Replacement ➜ CAN Redeploy
    • chassis ➜ DPB Post Replacement ➜ CAN Redeploy
    • chassis ➜ ESP Post Replacement ➜ CAN Redeploy
    • chassis ➜ IDB Post Replacement ➜ CAN Redeploy
    • chassis ➜ RCU Post Replacement ➜ CAN Redeploy
    • chassis ➜ ESP Replacement Panel ➜ CAN Redeploy
    • chassis ➜ IBST Replacement Panel ➜ CAN Redeploy
  29. 通过“维护模式”或 Toolbox 执行以下例行程序（请参阅面板执行器0005 - 维修模式）：
