掀背尾门(拆卸和更换)

校正代码 10107002 3.54 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:执行下述程序时,请参阅人员保护确认已穿戴适当的个人防护装备 (PPE)。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
尽管此程序已经过验证,但仍是一个草案。可能没有警告和注意事项。请遵守安全要求,处理或靠近高压系统和部件时,请谨慎操作。请将校正修理内容及反馈发送至ServiceDevelopment@teslamotors.com

拆卸

  1. 打开左前和右前车门。
  2. 将左前和右前座椅移至最前端。
  3. 打开左后和右后车门。
  4. 如果车辆配备的是长条座椅,将第二排左右侧座椅放倒。
  5. 打开掀背尾门。
  6. 拆下掀背尾门下部饰板。请参阅 饰板 - 掀背尾门 - 下(拆卸和更换)
  7. 拆下掀背尾门扬声器格栅。格栅 - 扬声器 - 掀背尾门(拆卸和更换)
  8. 拆卸掀背尾门上部饰板。请参阅 饰板 - 上 - 掀背尾门(拆卸和更换)
  9. 拆下后备箱右侧门槛饰板。请参阅 饰板 - 门槛 - 后备箱(拆卸和更换)
  10. 拆卸右侧 C 柱中部饰板。请参阅饰板 - C 柱 - 中部 - LH(拆卸和更换)
  11. 拆卸右侧 C 柱上饰板。请参阅 饰板 - C 柱 - 上 - LH(拆卸和更换)
  12. 松开用于部分固定顶篷右后侧的卡子(7 个)。
  13. 拆下右侧主动扰流板滤污器盖。请参阅 滤污器 - 主动扰流板 - LH(拆卸和更换)
  14. 从掀背车门总成上松开卡子,然后断开高位制动灯电气连接器。
  15. 拆卸左侧滤污器盖板。
  16. 拆下 FM 天线放大器。请参阅 天线放大器 - 调频(拆卸和更换)
  17. 拆下天线地面噪声滤波器。请参阅 噪音过滤器 - 接地 - 天线(拆卸和更换)
  18. 拆下天线低压噪声滤波器。请参阅 噪音过滤器 - 低压 - 天线(拆卸和更换)
  19. 关闭掀背尾门。
  20. 拆下高位制动灯。请参阅 灯 - 制动 - 高位(拆卸和更换)

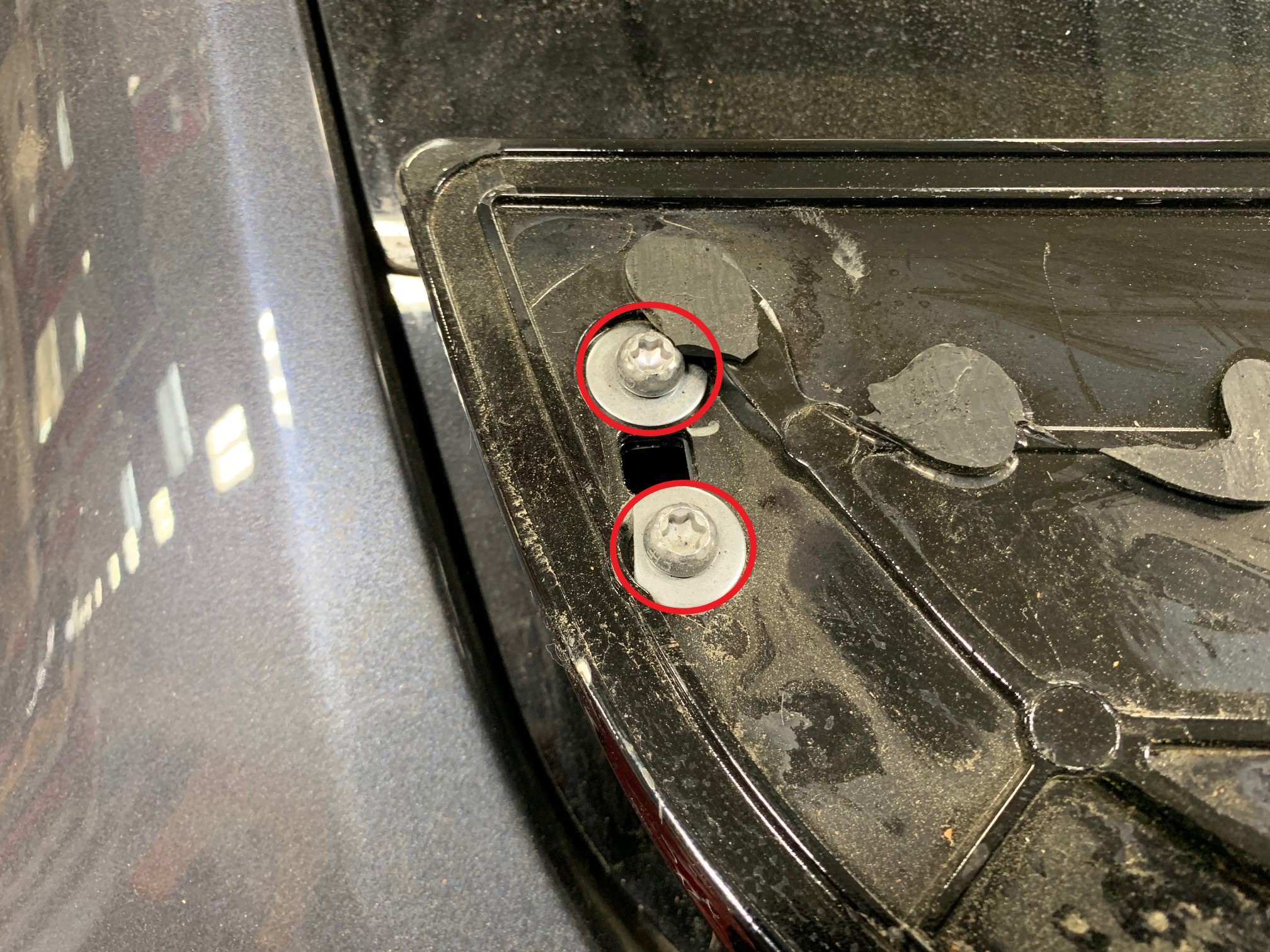

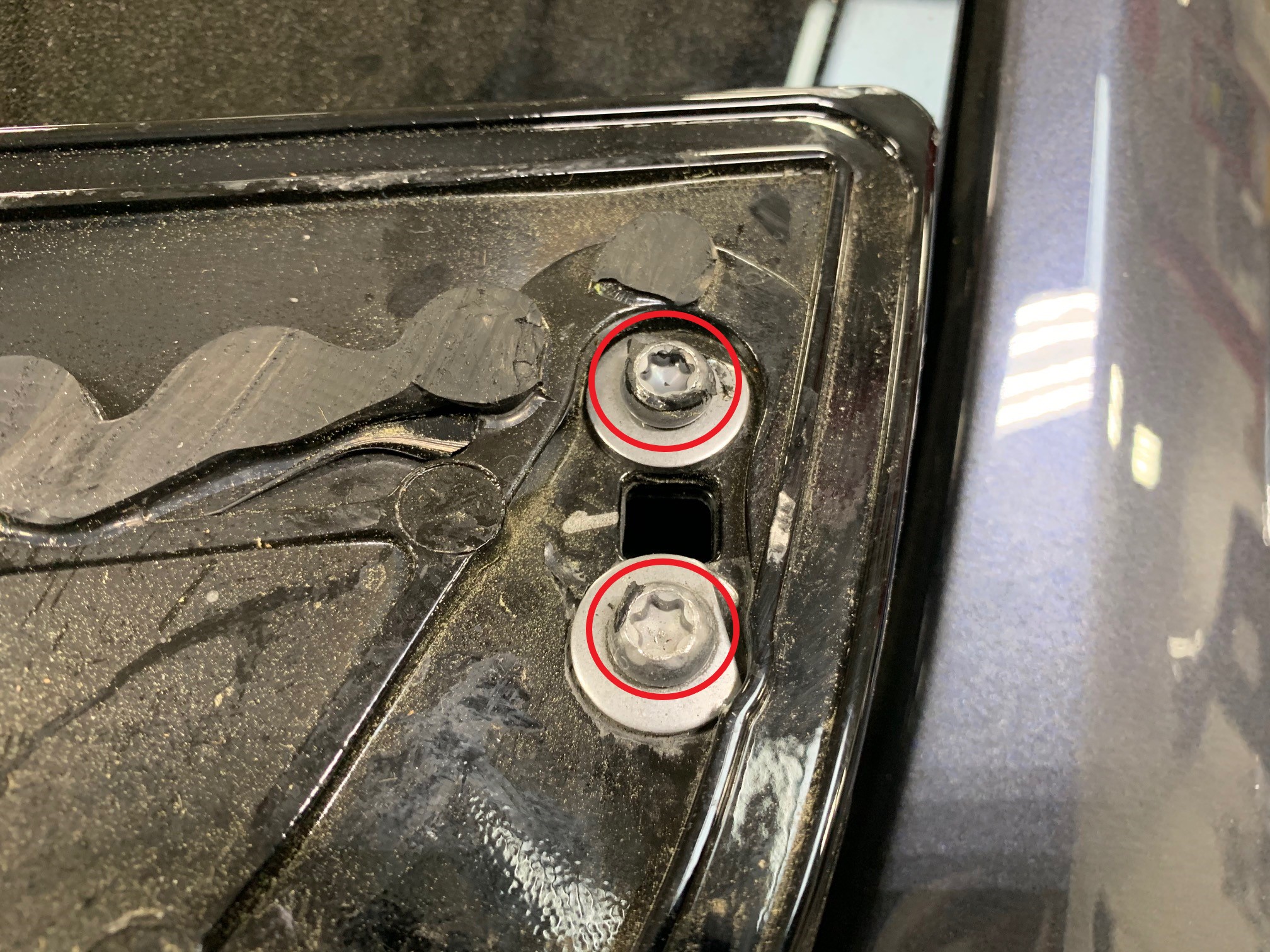

  21. 拆下用于固定扰流板总成的螺钉(4 个)。
    6 Nm (4.4 lbs-ft)
    提示: 推荐使用以下工具:
    • 梅花 T30 套筒
  22. 拆卸背光灯玻璃。请参阅 背光灯玻璃(拆卸和更换)
  23. 从掀背车门总成上撕下遮蔽胶带。
  24. 打开掀背尾门。
  25. 松开锁片,然后断开掀背车门线束电气连接器(4 个)。
  26. 拆卸将掀背尾门电气线束固定到车身的夹子(4 个)。
  27. 拆卸将接地带固定到车身的螺栓。
    9 Nm (6.6 lbs-ft)
    提示: 推荐使用以下工具:
    • 10 毫米套筒
  28. 松开索环,然后将线束从车辆上拆下。
  29. 拆下左侧和右侧掀背尾门扬声器。请参阅扬声器 - 掀背尾门 - LH(拆卸和更换)
  30. 拆下左侧和右侧掀背尾门高频扬声器。请参阅 高频扬声器 - 掀背尾门 - LH(拆卸和更换)
  31. 拆下用于固定掀背车门支架饰板的螺纹胶螺栓(8 个)。
    2.5 Nm (1.8 lbs-ft)
    提示: 推荐使用以下工具:
    • 梅花 T25 批头
    Informational PurposesAn informational icon, calling your attention
    丢弃拆下的螺栓。
  32. 松开用于固定掀背尾门左右侧滤污器总成的卡子(2 个)。
  33. 拆卸将接地带固定到掀背尾门的螺栓(2 个)。
    8 Nm (5.9 lbs-ft)
    提示: 推荐使用以下工具:
    • 10 毫米套筒
  34. 拆卸将掀背尾门线束固定到掀背尾门总成的夹子(17 个),然后将线束从车辆上拆下。
  35. 松开锁片,然后断开左右后雾灯/倒车灯电气连接器(2 个)。
  36. 拆下用于固定左右后雾灯/倒车灯总成的螺母(6 个),然后将其从掀背车门总成上取下。
    4 Nm (2.9 lbs-ft)
    提示: 推荐使用以下工具:
    • 8 毫米套筒
    Informational PurposesAn informational icon, calling your attention
    拆下灯饰板,以便能够到用于将灯总成固定到掀背车门上的紧固件。
  37. 拆卸用于固定掀背尾门饰板支架的螺栓(3 个)。
    2 Nm (1.5 lbs-ft)
    提示: 推荐使用以下工具:
    • 梅花 T20 套筒
  38. 松开用于将掀背车门尾灯和饰板支架总成固定到掀背车门上的卡子(6 个)。
    Informational PurposesAn informational icon, calling your attention
    请注意饰板中心是用卡子固定的。
    Informational PurposesAn informational icon, calling your attention
    注意不要损坏饰板或车身。
    Informational PurposesAn informational icon, calling your attention
    饰板不会从掀背车门上掉落。
  39. 将拆下来的掀背尾门尾灯、饰板和支架总成放置在安全区域。
  40. 拆下后视摄像头。请参阅 摄像头 - 后置 (HW3)(拆卸和更换)
  41. 拆下用于将掀背车门把手固定到掀背车门上的螺栓(2 个) 。
    14.4 Nm (10.6 lbs-ft)
    提示: 推荐使用以下工具:
    • 梅花 T30 套筒
    Informational PurposesAn informational icon, calling your attention
    松开后从内部撑起掀背车门把手。
  42. 断开掀背尾门把手总成电气连接器。
  43. 断开掀背车门左右侧防夹电气连接器。
    Informational PurposesAn informational icon, calling your attention
    使用袖珍螺丝刀松开连接器上的锁片。
  44. 松开将掀背尾门闩锁电动释放缆索固定到掀背尾门的固定锁片。
  45. 拆下掀背车门锁栓。请参阅 闩锁 - 掀背尾门(拆卸和更换)
  46. 拆下掀背尾门卷带执行机构。请参阅 传动装置 - 卷带 - 掀背尾门(拆卸和更换)
  47. 将带掀背车门锁栓电动解锁功能的掀背车门强力闭锁传动装置从掀背车门上拆下,然后断开电气连接器。
    Informational PurposesAn informational icon, calling your attention
    松开掀背车门上的紧急解锁线缆。
  48. 拆卸将掀背尾门左后夹条固定到掀背尾门的剩余卡子(3 个)。
  49. 拆卸左侧夹条垫圈,然后将夹条从掀背尾门上拆下。
  50. 拆卸将掀背尾门右后夹条固定到掀背尾门的剩余推拉式卡子(3 个)。
  51. 拆卸右侧夹条垫圈,然后将夹条从掀背尾门上拆下。
  52. 断开左右牌照灯电气连接器(2 个)。
  53. 断开电气连接器(2 个),然后拆下左右侧牌照灯。
    Informational PurposesAn informational icon, calling your attention
    从掀背车门两侧按下车牌灯上的锁片,松开牌照灯。
  54. 拆下无线电调谐器。请参阅 调谐器 - FM/HD/XM(拆卸和更换)
  55. 拆下掀背车门排放塞。
  56. 拆卸将掀背尾门左右侧楔形减震器固定到掀背尾门的螺钉( 4 个)。
    12 Nm (8.8 lbs-ft)
    提示: 推荐使用以下工具:
    • 梅花 T30 套筒
  57. 将掀背尾门左右下部保险杠从掀背尾门上拆下。
  58. 在车辆左侧放置一块翼子板保护罩。
  59. 标记紧固件位置,以便安装。
    Informational PurposesAn informational icon, calling your attention
    铰链螺栓的位置可以用遮蔽胶带、记号笔或袖珍螺丝刀轻轻划线标记。
  60. 用一个支撑杆撑起掀背尾门。
  61. 松开将掀背尾门左右侧支柱固定到掀背尾门的卡子(2 个)。
  62. 在协助下,将掀背尾门从车辆上拆下。
  63. 从掀背车门上拆下并丢掉掀背车门左右侧支柱球头销。
    22 Nm (16.2 lbs-ft)
    提示: 推荐使用以下工具:
    • 13 毫米套筒
    Informational PurposesAn informational icon, calling your attention
    将拆下后的支柱球头销丢弃。
  64. 在协助下,拆下将掀背尾门铰链固定到车身的螺栓(4 个),然后将铰链从车辆上拆下。
    38 Nm (28.0 lbs-ft)
    提示: 推荐使用以下工具:
    • 外梅花套筒 E18

安装

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
根据本程序安装底漆件时,请在安装并喷涂零件前向所有缝隙涂敷填缝剂。更多相关信息,请参阅“碰撞维修”手册。
  1. 在协助下,将掀背尾门安装到车辆上。
    38 Nm (28.0 lbs-ft)
    提示: 推荐使用以下工具:
    • 外梅花套筒 E18
  2. 将掀背车门左右侧支柱球头销安装到掀背车门上。
    22 Nm (16.2 lbs-ft)
    提示: 推荐使用以下工具:
    • 13 毫米套筒
    Informational PurposesAn informational icon, calling your attention
    请安装新的埋头球头销。
  3. 将掀背尾门左右侧支柱安装到掀背尾门上,然后用支柱卡子(2 个)将其紧固。
  4. 安装将掀背尾门左右侧楔形减震器固定到掀背尾门的螺钉( 4 个)。
    12 Nm (8.8 lbs-ft)
    提示: 推荐使用以下工具:
    • 梅花 T30 套筒
  5. 将掀背尾门左右侧下部保险杠止动销安装到掀背尾门上。
  6. 关闭掀背车门,检查间隙/平整度以及掀背车门是否可以正常关闭。
    Informational PurposesAn informational icon, calling your attention
    必要时,可调整铰链,操作完毕后打开掀背车门检查。
  7. 将车牌框架螺钉垫圈(4 个)安装到掀背尾门上。
  8. 将饰板支架螺钉垫圈(3 个)安装到掀背尾门上。
  9. 将右侧牌照灯安装到掀背车门上。
    Informational PurposesAn informational icon, calling your attention
    请确保听到了锁片卡接到位的声音,证明锁片可以将牌照灯固定在正确位置。
  10. 将左侧牌照灯安装到掀背车门上。
    Informational PurposesAn informational icon, calling your attention
    请确保听到了锁片(3 个)卡接到位的声音,证明锁片可以将牌照灯固定在正确位置。
  11. 安装掀背尾门排放塞。
  12. 使掀背尾门线束穿过掀背尾门顶部索环孔,然后用夹子(17 个)紧固线束。
  13. 安装掀背车门线束垫圈。
    Informational PurposesAn informational icon, calling your attention
    在垫圈上涂敷 P-80,确保贴合更紧密。
    Informational PurposesAn informational icon, calling your attention
    确保垫圈安装妥当。
  14. 将右侧夹条垫圈安装到掀背车门上。
    Informational PurposesAn informational icon, calling your attention
    在垫圈上涂敷 P-80,确保贴合更紧密。
  15. 将掀背尾门右后夹条总成安装到掀背尾门上,然后用推拉式卡子(3 个)紧固夹条。
  16. 将左侧夹条垫圈安装到掀背车门上。
    Informational PurposesAn informational icon, calling your attention
    在垫圈上涂敷 P-80,确保贴合更紧密。
  17. 将掀背尾门左后夹条总成安装到掀背尾门上,然后用推拉式卡子(3 个)紧固夹条。
  18. 安装掀背尾门左右侧防夹电气连接器(2 个)。
  19. 安装背光灯玻璃,但此时请勿安装上下饰板以及扬声器饰板。请参阅 背光灯玻璃(拆卸和更换)
  20. 连接左右侧牌照灯电气连接器(2 个)。
  21. 安装掀背尾门左右侧滤污器总成,然后用卡子(2 个)将其紧固。
  22. 安装新的螺纹胶螺栓(8 个),将掀背车门支架饰板固定到掀背车门上 。
    2.5 Nm (1.8 lbs-ft)
    提示: 推荐使用以下工具:
    • 梅花 T25 批头
    Informational PurposesAn informational icon, calling your attention
    安装新的螺栓。
  23. 安装左侧和右侧掀背尾门高频扬声器。请参阅高频扬声器 - 掀背尾门 - LH(拆卸和更换)
  24. 安装左侧和右侧掀背尾门扬声器。请参阅 扬声器 - 掀背尾门 - LH(拆卸和更换)
  25. 安装用于将接地母线固定到掀背车门上的螺栓(2 个)。
    8 Nm (5.9 lbs-ft)
    提示: 推荐使用以下工具:
    • 10 毫米套筒
  26. 拆下无线电调谐器。请参阅 调谐器 - FM/HD/XM(拆卸和更换)
  27. 连接掀背车门强力闭锁传动装置电气连接器。
    Informational PurposesAn informational icon, calling your attention
    接好锁片。
  28. 连接掀背尾门闩锁电动释放电气连接器 。
  29. 安装将线束接地带固定到掀背尾门的螺栓(2 个)。
    9 Nm (6.6 lbs-ft)
    提示: 推荐使用以下工具:
    • 10 毫米套筒
  30. 安装后视摄像头。
    Informational PurposesAn informational icon, calling your attention
    将摄像头电气连接器和垫圈密封件穿过掀背车门。
  31. 将索环安装到掀背尾门上。
  32. 连接后置摄像头电气连接器。
  33. 用异丙醇 (IPA) 湿巾擦净掀背车门饰板支架装配面。
    Informational PurposesAn informational icon, calling your attention
    将残留物清理干净。用大拇指按压可更快清理掉残胶。等待异丙醇 (IPA) 风干 1 分钟后再继续操作。
  34. 将掀背车门尾灯和饰板支架总成放置到掀背车门本体上。
    Informational PurposesAn informational icon, calling your attention
    请勿将饰板完全固定。保持饰板在掀背车门上不动,然后将后视摄像头布线到饰板支架上。
  35. 安装新的螺栓(2 个),将后视摄像头安装到掀背车门支架上。
    1 Nm (.7 lbs-ft)
    提示: 推荐使用以下工具:
    • 梅花 T20 批头
    Informational PurposesAn informational icon, calling your attention
    1 个钩子。
    Informational PurposesAn informational icon, calling your attention
    安装新的螺栓。
    Informational PurposesAn informational icon, calling your attention
    紧固后视摄像头电气连接器。
  36. 紧固掀背车门饰板支架,然后安装螺栓(3 个)。
    2 Nm (1.5 lbs-ft)
    提示: 推荐使用以下工具:
    • 梅花 T20 批头
    Informational PurposesAn informational icon, calling your attention
    如有必要,可使用双面胶带。如有必要,可撕掉红色胶带。
  37. 安装用于固定左右尾灯总成的螺母(6 个)。
    4 Nm (2.9 lbs-ft)
    提示: 推荐使用以下工具:
    • 8 毫米套筒
    Informational PurposesAn informational icon, calling your attention
    2 个尾灯饰板盖。
  38. 连接左右侧尾灯电气连接器。
    Informational PurposesAn informational icon, calling your attention
    紧固锁片。
  39. 安装天线低压噪声滤波器。请参阅 噪音过滤器 - 低压 - 天线(拆卸和更换)
  40. 安装 FM 天线放大器。请参阅 天线放大器 - 调频(拆卸和更换)
  41. 安装天线地面噪声滤波器。请参阅 噪音过滤器 - 接地 - 天线(拆卸和更换)
  42. 连接掀背车门把手总成电气连接器。
  43. 安装用于将掀背车门把手固定到掀背车门上的螺栓(2 个)。
    14.4 Nm (10.6 lbs-ft)
    提示: 推荐使用以下工具:
    • 梅花 T30 套筒
    Informational PurposesAn informational icon, calling your attention
    从车内撑起掀背车门把手。
  44. 安装将掀背尾门闩锁固定到掀背尾门的螺栓(2 个)。
    10 Nm (7.4 lbs-ft)
    提示: 推荐使用以下工具:
    • 梅花 T30 套筒
  45. 将掀背车门锁栓电动解锁线缆安装到掀背车门上。
    Informational PurposesAn informational icon, calling your attention
    1 个定位销
  46. 将电缆连接到掀背车门强力闭锁传动装置上,然后将传动装置放置到掀背车门上。
    Informational PurposesAn informational icon, calling your attention
    2 个定位销
  47. 安装将掀背尾门卷带传动装置固定到掀背尾门的螺栓(3 个)。
    3 Nm (2.2 lbs-ft)
    提示: 推荐使用以下工具:
    • 10 毫米套筒
  48. 关闭掀背车门,检查间隙/平整度以及锁栓是否可以正常关闭。
    Informational PurposesAn informational icon, calling your attention
    必要时,可调整铰链,操作完毕后打开掀背车门检查。
  49. 将电气线束连接到高位制动灯总成上。
    Informational PurposesAn informational icon, calling your attention
    将夹子固定到掀背车门上。
  50. 安装右侧滤污器盖。
    Informational PurposesAn informational icon, calling your attention
    将电气线束放置到滤污器盖上。
  51. 安装左侧滤污器盖板。
  52. 将电气线束放置到车辆上,然后紧固索环。
  53. 安装将接地带固定到车身的螺栓。
    9 Nm (6.6 lbs-ft)
    提示: 推荐使用以下工具:
    • 10 毫米套筒
  54. 安装将掀背尾门电气线束固定到车身的夹子(5 个)。
  55. 连接掀背车门线束电气连接器。
    Informational PurposesAn informational icon, calling your attention
    紧固锁片。
  56. 安装好稍微松开的顶篷角落。使用卡子(7 个)固定好顶篷。
  57. 安装右侧 C 柱上饰板。请参阅饰板 - C 柱 - 上 - LH(拆卸和更换)
  58. 安装右侧 C 柱中部饰板。请参阅 饰板 - C 柱 - 中部 - LH(拆卸和更换)
  59. 安装后备箱右侧门槛饰板。请参阅 饰板 - 门槛 - 后备箱(拆卸和更换)
  60. 安装掀背尾门上饰板。请参阅 饰板 - 上 - 掀背尾门(拆卸和更换)
  61. 安装掀背尾门扬声器格栅。格栅 - 扬声器 - 掀背尾门(拆卸和更换)
  62. 安装掀背车门下部饰板。请参阅 饰板 - 掀背尾门 - 下(拆卸和更换)
  63. 关闭掀背尾门。
  64. 如果座椅有折叠功能,请将第二排座椅折叠到垂直位置。
  65. 关闭左后和右后车门。
  66. 将驾驶位和副驾位座椅移回原位。
  67. 关闭左前和右前车门。
