辅助约束系统 (SRS) 的检查与组件更换

发生碰撞后，需对安全约束系统 (SRS) 组件进行检查与更换。

本文档介绍发生碰撞后要检查并更换哪些安全约束系统 (SRS) 组件。

警告

发生任何碰撞后，请检查碰撞区域周围的碰撞传感器是否出现损坏。如果有传感器已损坏，请更换传感器以及将传感器固定到车身的五金件。

弹出安全气囊或展开座椅安全带预紧装置后，务必检测零件；如有损坏，请予以更换

发生任何碰撞之后：

检查与所有展开的气囊、预紧装置和所有损坏组件相连的线束和线束连接器。更换任何损坏的线束。
检查所有座椅和座椅安全带，看织带是否存在肉眼可见的变形或磨损迹象。更换任何损坏的组件。
检查第一排（B 柱饰板）的座椅安全带高度调整器和织带是否存在磨损或变形迹象。更换任何损坏的组件。
检查所有座椅、座椅安全带以及卷收器预紧装置是否存在肉眼可见的变形或磨损迹象。更换任何损坏的组件。
注
检查座椅安全带系统期间，请留意 D 环周围区域，即座椅安全带织带穿过座椅肩部的位置。
检查所有座椅安全带锚点是否存在损坏情况。检查撕裂、弯折、凹陷、紧固件损坏或安装点损坏情况。更换任何座椅安全带组件前，请先评估并修复此类损坏。
检查第二排座椅支柱是否能够全范围移动（向前和向后，座椅倾斜和滑动）。如果检查时出现以下任何情况，请更换座杆和座椅总成：
- 无法在预期范围内活动
- 移动期间发出异常“金属碰撞”噪音
- 传动装置张紧
对于碰撞过程中处于占用状态的所有座椅：检查以下组件是否存在开裂：
- 座椅枢轴（拆下座椅下部饰板进行检查）
- 角托 - 座椅安全带锁扣总成在座椅总成上的安装位置，如下所示（拆下座椅后方饰板和座椅台罩，以便露出支架）
  图 1. 角托的位置
检查碰撞部位附近的碰撞传感器是否损坏。如果有损坏的传感器，请更换传感器和将传感器固定到车辆的五金件。有关碰撞传感器的详细更换信息，请参阅维修手册。
警告
更换前门压力传感器时，务必同时更换从前门板拆下的所有插塞或胶带。在车门上增加开孔可产生更多空气逃逸路径，这会减弱传感器探测侧面碰撞的能力，而且会对气囊展开产生负面影响。
检查所有未弹出的膝部气囊：
- 如果膝部气囊盖板已损坏，或如果连续断桥为 3 处或更多（如下所示），或者断桥总数为 5 或更多，请更换整个膝部气囊总成。
- 如果膝部气囊垫片有损坏迹象（如磨损、撕裂或孔洞），请予以更换。
- 请检查膝部气囊模块是否有损坏迹象（如弯曲或磨损），如有损坏请予以更换。
检查转向柱：
1. 拆卸方向盘。

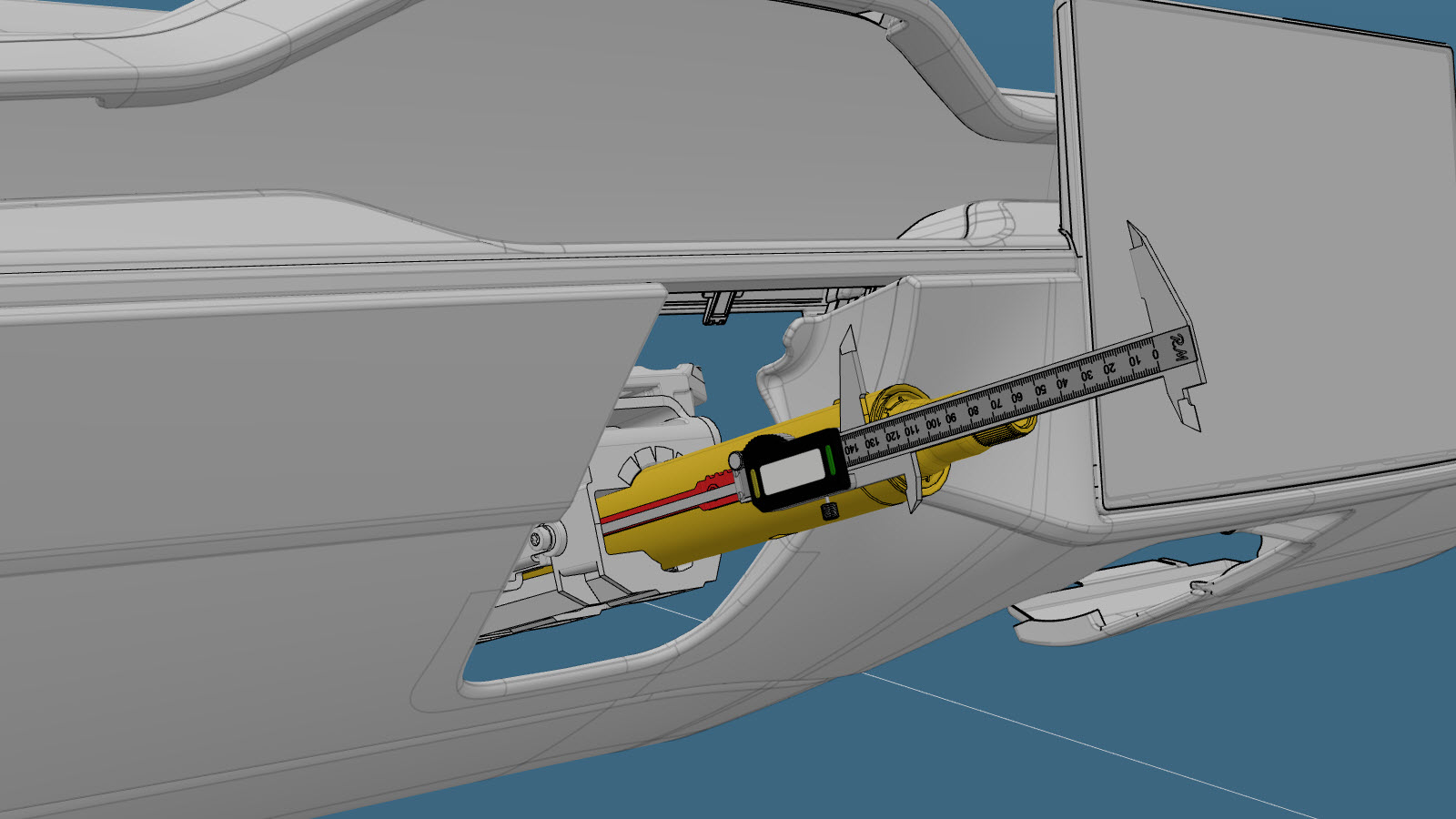

2. 在柱外壳和转向柱之间插入卡钳杆，直至在不用力的情况下无法继续插入为止。确保卡钳与能量吸收带的边缘对齐。
  图 2. 测量转向柱的位置

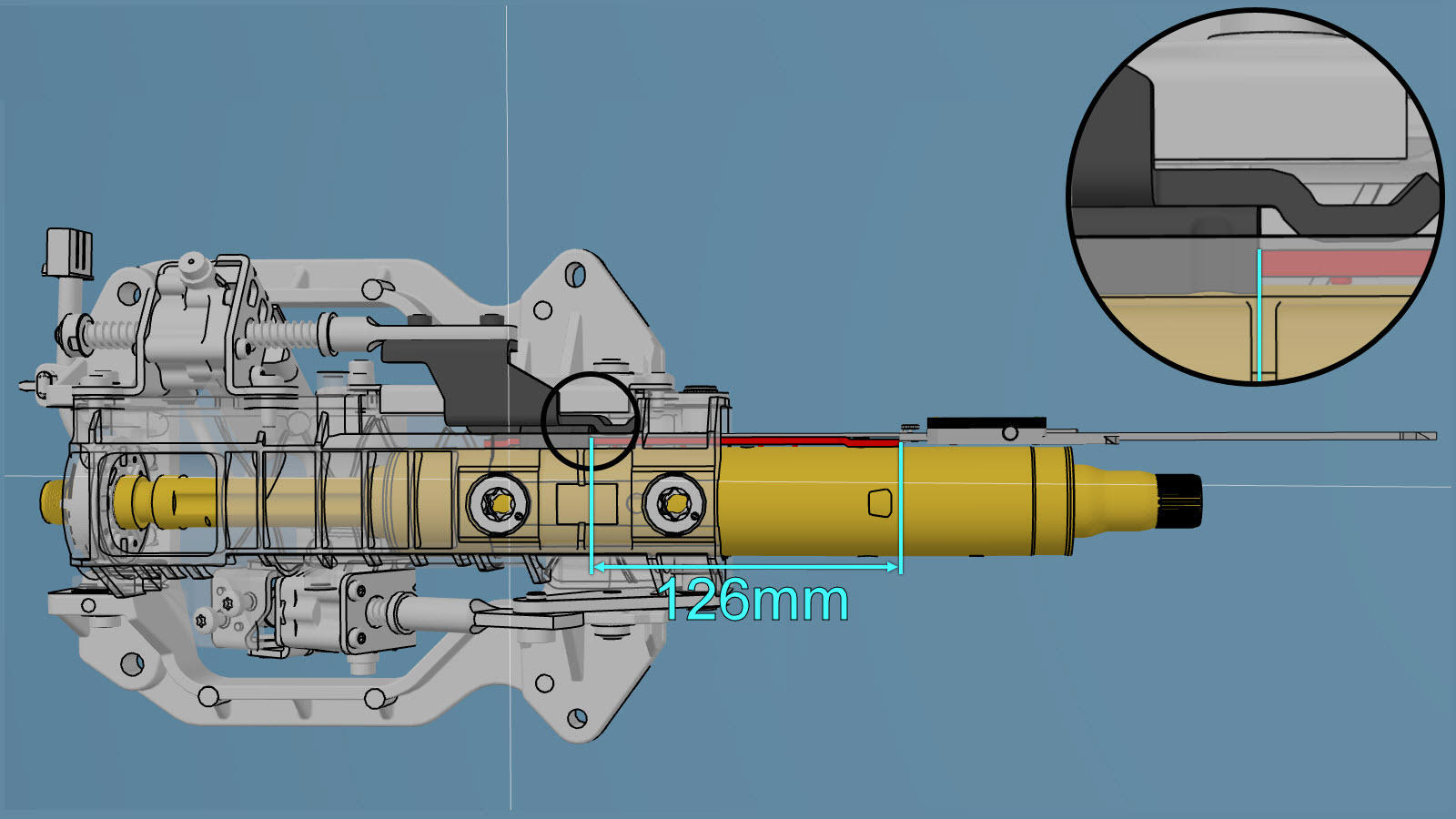

3. 测量从转向柱外壳内侧到能量吸收带末端的距离。如果两点间距离小于 126 毫米，请更换转向柱。

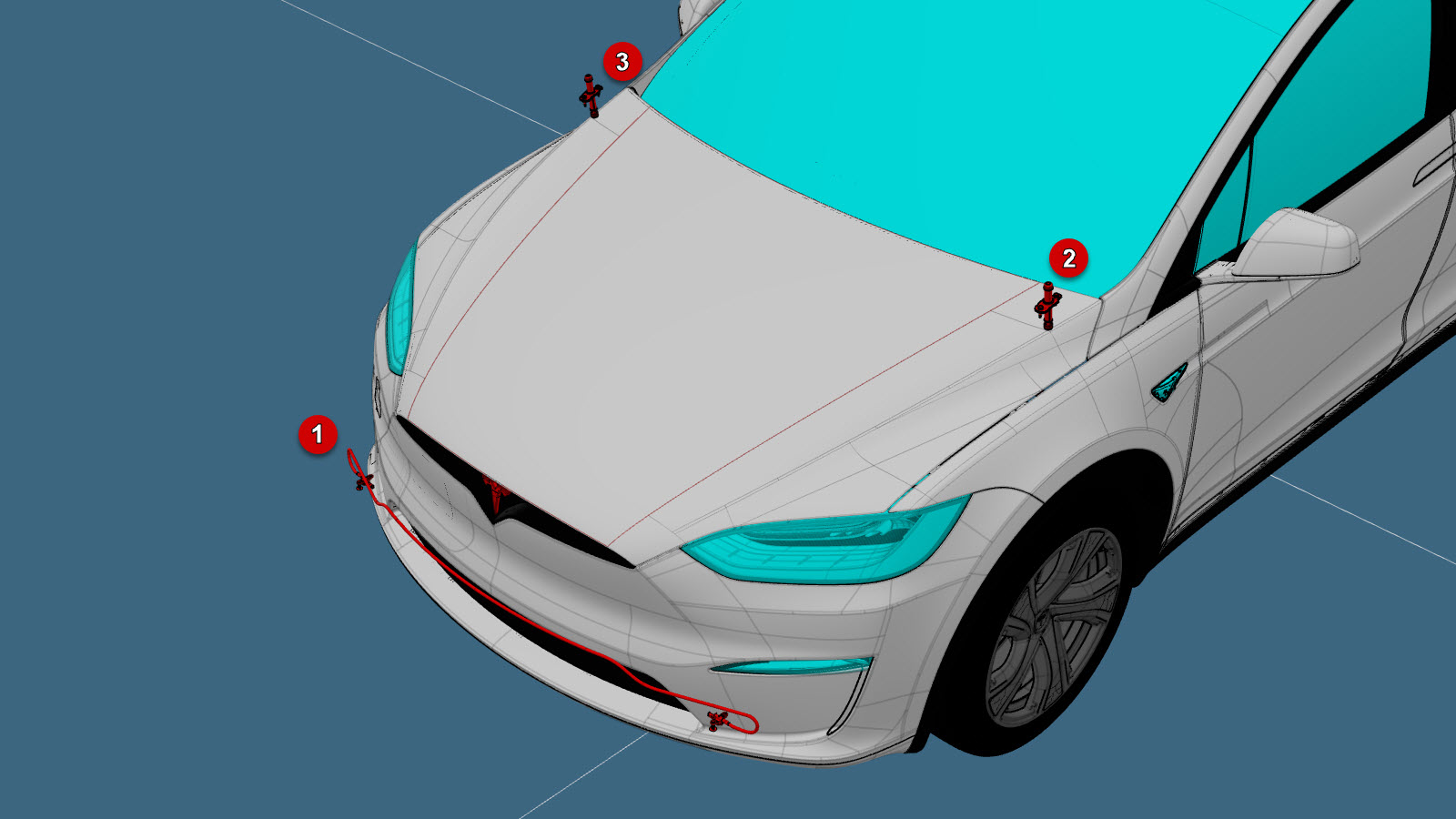

如果车辆已装配行人保护系统，请检查行人保护系统组件（请参阅行人保护系统组件了解更多信息），并更换任何损坏的组件。
使用 Toolbox 测试辅助约束系统能否正常工作。

安全气囊弹出或座椅安全带预紧装置展开后必须更换的零件

发生碰撞后，如果座椅安全带预紧装置已展开，请更换以下部件以及相关紧固件：

约束控制模块 (RCM)。
所有已展开预紧装置的座椅安全带，以及相关的座椅安全带锁扣。
所有在碰撞发生过程中处于使用状态的座椅安全带和锁扣。
如果任何气囊展开，请更换烟火电池隔离开关保险丝。
注
如果座椅安全带预紧装置展开，但所有气囊均未展开，则仅在熔断的情况下更换烟火电池隔离开关保险丝。
注
务必在明确得知车辆将得到维修的情况下，方可更换烟火电池隔离开关保险丝。

除了在座椅安全带预紧装置展开后更换的零件之外，如果发生碰撞后气囊已展开，请同时更换以下部件及其相关紧固件：

请更换所有已弹出的安全气囊及所有相关的紧固件。
如果驾驶位前侧安全气囊已弹出，请更换方向盘总成。
如果驾驶位前气囊或膝部气囊已弹出，请更换转向柱总成。
如果某个侧方（安装在座椅上）安全气囊已弹出，请更换包含该已弹出安全气囊的第一排座椅总成。
如果某个前侧安全气囊（驾驶位或副驾位）、膝部气囊或侧方（安装在座椅上）安全气囊已弹出，请更换以下部件以及所有相关紧固件：
- 第三排座椅总成（如果在碰撞过程中处于占用状态）。
- 转向柱控制模块 (SCCM)。
