Electrical - Wipers and Washers - Windshield Washer Bottle and Pump - Washer Bottle Assembly (Remove and Replace)

교정 코드 1750020112 FRT 0.24 참고: 절차에서 명시적으로 언급하지 않는 한 위 교정 코드 및 FRT는 연결된 절차를 포함하여 이 절차를 수행하는 데 필요한 모든 작업을 반영합니다. 명시적으로 지시하지 않는 한 교정 코드를 누적하지 마십시오. 참고: FRT와 그 생성 방법에 대한 자세한 내용은 표준 정비 작업시간을 참조하십시오. FRT 값에 대한 피드백을 제공하려면 LaborTimeFeedback@tesla.com으로 이메일을 보내십시오. 참고: 아래 절차를 수행할 때 개인 보호을(를) 참조하여 적절한 PPE를 착용했는지 확인하십시오.

  • 공기 작동식 오일 배출기
표 1. 토크 규격: Electrical - Wipers and Washers - Windshield Washer Bottle and Pump - Washer Bottle Assembly (Remove and Replace)
설명 토크 값 권장 공구 재사용/교체 참고
윈드실드 워셔액 저장 탱크를 차체에 고정하는 볼트(3개)
4 Nm (2.9 lbs-ft)
  • 10mm 딥소켓
  • 코드리스 래칫/임팩트 드라이버
  • 래칫/토크 렌치
 재사용

탈거

  1. 후드 내 보관 유닛을 탈거합니다. 참조 항목: Exterior Fittings - Luggage Compartment Trim - Front Luggage Storage Compartment - Frunk Assembly (Remove and Replace).
  2. 워셔액 저장 탱크 캡을 엽니다.
  3. 액체 배출기를 차량 전면 근처에 놓고 압축 공기와 연결합니다.
  4. 배출기 밸브를 열고 배출기 호스를 워셔액 저장 탱크 안에 놓은 다음 워셔액을 가능한 많이 배출합니다.
  5. 압축 공기와 연결 해제하고 액체 배출기를 분리합니다.
  6. 윈드실드 워셔액 수위 센서 커넥터를 연결 해제합니다.
  7. 윈드실드 워셔 펌프 커넥터를 연결 해제합니다.
  8. 윈드실드 워셔 호스를 워셔 펌프에 고정하는 클립을 풉니다.
  9. 윈드실드 워셔 호스를 워셔액 저장 탱크에 고정하는 클립을 풉니다.

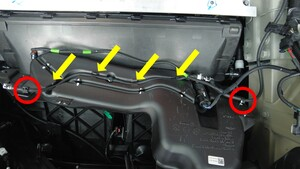

  10. 전기 하네스를 윈드실드 워셔액 저장 탱크에 고정하는 클립(4개)을 풉니다.
  11. 윈드실드 워셔액 저장 탱크를 차체에 고정하는 볼트(3개)를 탈거합니다.
    팁: 다음 공구 사용을 권장합니다.
    • 10mm 딥소켓
    • 코드리스 래칫/임팩트 드라이버
    • 래칫/토크 렌치
  12. 로케이터 핀(3개)을 풀고 차량에서 윈드실드 워셔액 저장 탱크를 탈거한 다음 저장 탱크에서 워셔액을 회수합니다.

장착

  1. 윈드실드 워셔액 저장 탱크를 차체에 장착합니다.
  2. 윈드실드 워셔액 저장 탱크를 차체에 고정하는 볼트(3개)를 장착합니다.
    4 Nm (2.9 lbs-ft)
    팁: 다음 공구 사용을 권장합니다.
    • 10mm 딥소켓
    • 코드리스 래칫/임팩트 드라이버
    • 래칫/토크 렌치
  3. 전기 하네스를 윈드실드 워셔액 저장 탱크에 고정하는 클립(4개)을 조입니다.
  4. 윈드실드 워셔 호스를 워셔액 저장 탱크에 고정하는 클립을 조입니다.
  5. 윈드실드 워셔 호스를 워셔 펌프에 고정하는 클립을 조입니다.
  6. 윈드실드 워셔 펌프 커넥터를 연결합니다.
  7. 윈드실드 워셔액 수위 센서 커넥터를 연결합니다.
  8. 후드 내 보관 유닛을 장착합니다. 참조 항목: Exterior Fittings - Luggage Compartment Trim - Front Luggage Storage Compartment - Frunk Assembly (Remove and Replace).
  9. 윈드실드 워셔액 저장 탱크에 워셔액을 채웁니다.
  10. 워셔액 저장 탱크 캡을 닫습니다.
  11. 윈드실드 와이퍼 및 워셔의 작동을 확인하십시오.
