Grille - Fascia - Front (Remove and Replace)

교정 코드 1001020052 FRT 0.54 바고: 절차에서 명시적으로 언급하지 않는 한 위 교정 코드 및 FRT는 연결된 절차를 포함하여 이 절차를 수행하는 데 필요한 모든 작업을 반영합니다. 명시적으로 지시하지 않는 한 교정 코드를 누적하지 마십시오. 참고: FRT와 그 생성 방법에 대한 자세한 내용은 표준 정비 작업시간을 참조하십시오. FRT 값에 대한 피드백을 제공하려면 ServiceManualFeedback@tesla.com으로 이메일을 보내십시오. 참고: 아래 절차를 수행할 때 개인 보호의 내용을 참조하여 적절한 PPE를 착용했는지 확인하십시오.참고: 안전하고 건강한 작업 사례는 인체공학적 주의 사항의 내용을 참조하십시오.

  1. 2025-10-11: 전면 페시아와 관련된 단계를 추가했습니다.

토크 규격

표 1. 토크 규격: Grille - Fascia - Front (Remove and Replace)
설명 토크 값 권장 공구 재사용/교체 참고
그릴을 전면 페시아에 고정하는 볼트(2개)
1.8 Nm (1.3 lbs-ft)
  • 4인치 익스텐션
  • 코드리스 래칫/임팩트 드라이버
  • Torx T25 소켓
  • 래칫/토크 렌치 (장착 시에만 사용)
 재사용
전면 페시아 카메라 커버를 전면 페시아 어셈블리에 고정하는 나사(2개)
4 Nm (2.9 lbs-ft)
  • Torx T20 소켓
 재사용

탈거

  1. 전면 페시아 어셈블리를 탈거합니다. 참조 항목: Fascia - Front (Remove and Replace).
    Informational PurposesAn informational icon, calling your attention
    참고
    전면 페시아 어셈블리에서 전면 페시아 하네스, 밸런스 및 그릴을 탈거할 필요는 없습니다.

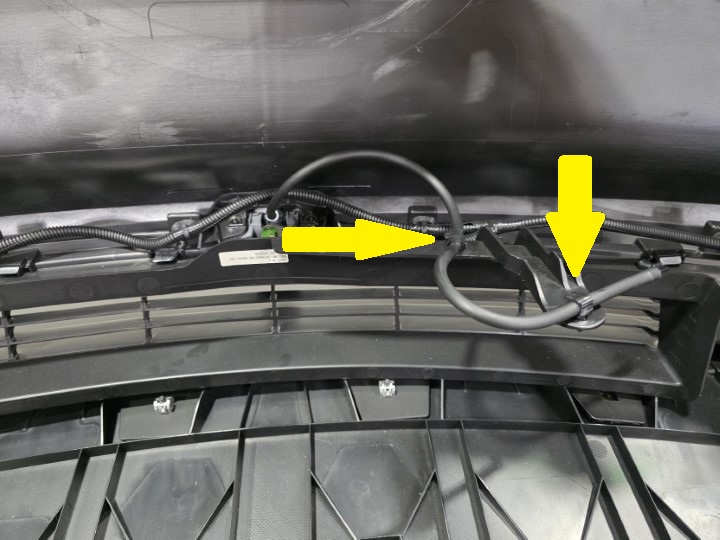

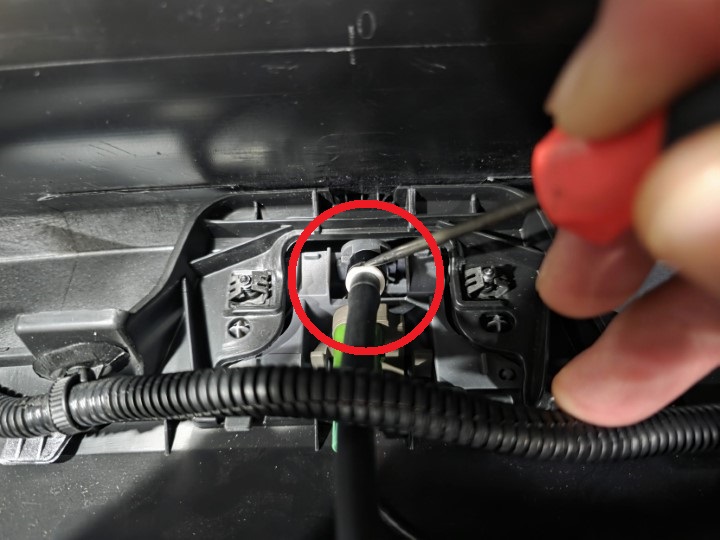

  2. 워셔 호스를 하단 그릴에 고정하는 클립(2개)을 푼 다음 워셔 호스 커넥터를 연결 해제합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    이 워셔 호스 어셈블리는 초기 생산 차량에는 없을 수도 있습니다. 없으면, 이 단계를 건너뜁니다.
  3. 전면 페시아 카메라에서 전기 커넥터를 연결 해제합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    이 커넥터는 초기 생산 차량에는 없을 수도 있습니다. 없으면, 이 단계를 건너뜁니다.
  4. 전면 페시아 카메라 커버를 전면 페시아 어셈블리에 고정하는 나사(2개)를 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    다음 공구를 사용하는 것이 좋습니다.
    • Torx T20 소켓
  5. 클립 프라이툴을 사용하여 페시아 하네스를 그릴에 고정하는 클립(5개)을 풉니다.
  6. 그릴을 전면 페시아에 고정하는 볼트(2개)를 탈거합니다.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    이 절차에 포함되어 있는 비디오는 보충 목적의 개요로만 제공됩니다. 구성품의 손상 및/또는 신체 상해를 방지하려면 절차에 나열된 모든 단계를 따르십시오.
    Informational PurposesAn informational icon, calling your attention
    TIp
    다음 공구를 사용하는 것이 좋습니다.
    • 래칫/토크 렌치
    • 3인치 익스텐션
    • 15mm 소켓
    • 코드리스 래칫/임팩트 드라이버
  7. 그릴을 전면 페시아에 고정하는 클립(16개)을 탈거합니다.

장착

  1. 그릴을 전면 페시아에 배치합니다.
  2. 그릴을 전면 페시아에 고정하는 클립(16개)을 장착합니다.
  3. 그릴을 전면 페시아에 고정하는 볼트(2개)를 장착합니다.
    1.8 Nm (1.3 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    다음 공구를 사용하는 것이 좋습니다.
    • 래칫/토크 렌치
    • 3인치 익스텐션
    • 15mm 소켓
    • 코드리스 래칫/임팩트 드라이버
  4. 페시아 하네스를 그릴에 고정하는 클립(5개)을 장착합니다.
  5. 전면 페시아 카메라 커버를 전면 페시아 어셈블리에 고정하는 나사(2개)를 장착합니다.
    4 Nm (2.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    참고
    다음 공구를 사용하는 것이 좋습니다.
    • Torx T20 소켓
  6. 전기 커넥터를 전면 페시아 카메라에 연결합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    이 커넥터는 초기 생산 차량에는 없을 수도 있습니다. 없으면, 이 단계를 건너뜁니다.
  7. 워셔 호스 커넥터를 연결한 다음 워셔 호스를 하단 그릴에 고정하는 클립(2개)을 장착합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    이 워셔 호스 어셈블리는 초기 생산 차량에는 없을 수도 있습니다. 없으면, 이 단계를 건너뜁니다.
  8. 전면 페시아 어셈블리를 장착합니다. 참조 항목: Fascia - Front (Remove and Replace).
