Harness - Fascia -Front (Remove and Replace)

교정 코드 1710030012 FRT 0.42 참고: 절차에서 명시적으로 언급하지 않는 한 위 교정 코드 및 FRT는 연결된 절차를 포함하여 이 절차를 수행하는 데 필요한 모든 작업을 반영합니다. 명시적으로 지시하지 않는 한 교정 코드를 누적하지 마십시오. 참고: FRT와 그 생성 방법에 대한 자세한 내용은 표준 정비 작업시간을 참조하십시오. FRT 값에 대한 피드백을 제공하려면 LaborTimeFeedback@tesla.com으로 이메일을 보내십시오. 참고: 아래 절차를 수행할 때 개인 보호을(를) 참조하여 적절한 PPE를 착용했는지 확인하십시오.

  • 2024-04-16: 전면 페시아 어셈블리에서 전면 페시아 하네스, 밸런스 및 그릴을 탈거할 필요가 없음을 명확히 하기 위해 참고 사항을 추가했습니다.

탈거

  1. 전면 페시아 어셈블리를 탈거합니다. 참조 항목: Fascia - Front (Remove and Replace).
    Informational PurposesAn informational icon, calling your attention
    참고
    전면 페시아 어셈블리에서 전면 페시아 하네스, 밸런스 및 그릴을 탈거할 필요는 없습니다.
  2. 전면 페시아 하네스를 견인 후크 커버에 고정하는 클립을 풉니다.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    이 절차에 포함되어 있는 비디오는 보충 목적의 개요로만 제공됩니다. 구성품의 손상 및/또는 신체 상해를 방지하려면 절차에 나열된 모든 단계를 따르십시오.

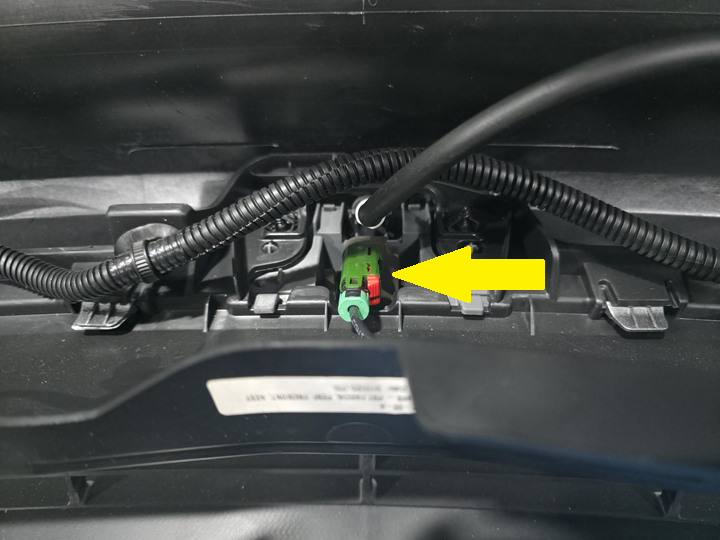

  3. 보행자 경고 스피커에서 전기 커넥터를 연결 해제합니다.
  4. 클립 프라이툴을 사용하여 전면 페시아 하네스를 전면 페시아에 고정하는 클립(9개)을 푼 다음 전면 페시아 하네스를 탈거합니다.

장착

  1. 전면 페시아 하네스를 전면 페시아에 끼웁니다.
  2. 전면 페시아 하네스를 전면 페시아에 고정하는 클립(9개)을 장착합니다.
  3. 전기 커넥터를 보행자 경고 스피커에 연결합니다.
  4. 전면 페시아 하네스를 견인 후크 커버에 고정하는 클립을 장착합니다.
  5. 전면 페시아 어셈블리를 장착합니다. 참조 항목: Fascia - Front (Remove and Replace).
