Snap In Vent - HV Battery - Rear (Remove and Replace)

교정 코드 1601010122 FRT 0.66 메모: 절차에서 명시적으로 언급하지 않는 한 위에 나열된 교정 코드 및 FRT는 연결된 절차를 포함하여 이 절차를 수행하는 데 필요한 모든 작업을 반영합니다. 명시적으로 지시하지 않는 한 교정 코드를 누적하지 마십시오. 참고: FRT와 그 생성 방법에 대한 자세한 내용은 표준 정비 작업시간의 내용을 참조하십시오. 메모: 아래 절차를 수행할 때 개인 보호의 내용을 참조하여 적절한 PPE를 착용했는지 확인하십시오. 참고: 안전하고 건강한 작업 사례는 인체공학적 주의 사항의 내용을 참조하십시오.

필요 장비:
  • 1140501-00-A 팩 키트, 인클로저, 누출 테스트, HV 배터리, 전체
  • 1813553-00-A 5방향 에어 스플리터
  • 1108272-00-B 캡, 로직 연결, 인버터, 3DU
  • 1144879-00-A 키트, 인클로저 누출 테스트 어댑터, HV 배터리
표 1. 토크 규격: Snap In Vent - HV Battery - Rear (Remove and Replace)
설명 토크 값 권장 공구 재사용/교체 참고
LH 송풍구 어셈블리를 HV 배터리에 고정하는 너트
10 Nm (7.4 lbs-ft)
  • 10mm 소켓
 재사용
  • 2025-10-13: 스냅 인 스타일 송풍구에 대한 절차와 이미지를 업데이트했습니다. 누락된 재조립 지침을 추가했습니다.
Warning IconA warning icon, calling your attention to a possibly risky situation
경고
모든 필수 인증 교육을 완료한 기술자만 이 절차를 수행할 수 있습니다. Tesla는 타사 서비스 제공업체 기술자가 이 절차를 수행하기 전에 동등한 교육을 받을 것을 권장합니다. Tesla 기술자 요구 사항에 대한 자세한 내용이나 타사 기술자에 대한 분야별 설명은 HV Certification Requirements를 참조하십시오. 고전압 케이블, 버스바 또는 피팅을 다룰 때에는 항상 적합한 개인 보호 장비(PPE)와 클래스 0(1000V)의 최소 정격을 갖는 절연 HV 장갑을 착용해야 합니다. 추가 안전 정보는 기술 노트 TN-15-92-003고압 인식 주의 사항을 참조하십시오.

탈거

  1. Toolbox를 사용하여 차량을 팩터리 모드로 전환합니다.
  2. 터치스크린에서 진단 기능을 호출합니다.
  3. BMS_a123 또는 BMS_W123 경보 알림을 검사합니다.
    • 둘 중 하나의 경고 메시지가 표시되면 정비 서비스에 문의하십시오. 이 절차를 수행하지 마십시오.
    • 표시된 경고 메시지가 없으면 계속해서 다음 단계를 진행합니다
  4. 진단을 종료하고 터치스크린을 다시 시작하십시오.
  5. Toolbox를 사용하여 팩터리 모드를 종료합니다.
  6. 차량 HV 비활성화 절차를 수행합니다. 참조 항목: Vehicle HV Disablement Procedure (Test/Adjust).
  7. 차량을 완전히 들어 올리고 잠금 장치 위로 리프트를 내립니다.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고

    차량을 내리기 전에 잠금 장치 양쪽에서 딸깍 소리가 들리는지 확인하십시오. 그렇지 않으면 차량이 한쪽으로 기울 수 있습니다.

    도어 주변에 물체가 없는지 확인하십시오.

  8. 후면 에어로 실드 패널을 탈거합니다. 참조 항목: Panel - Aero Shield - Rear (Remove and Replace).

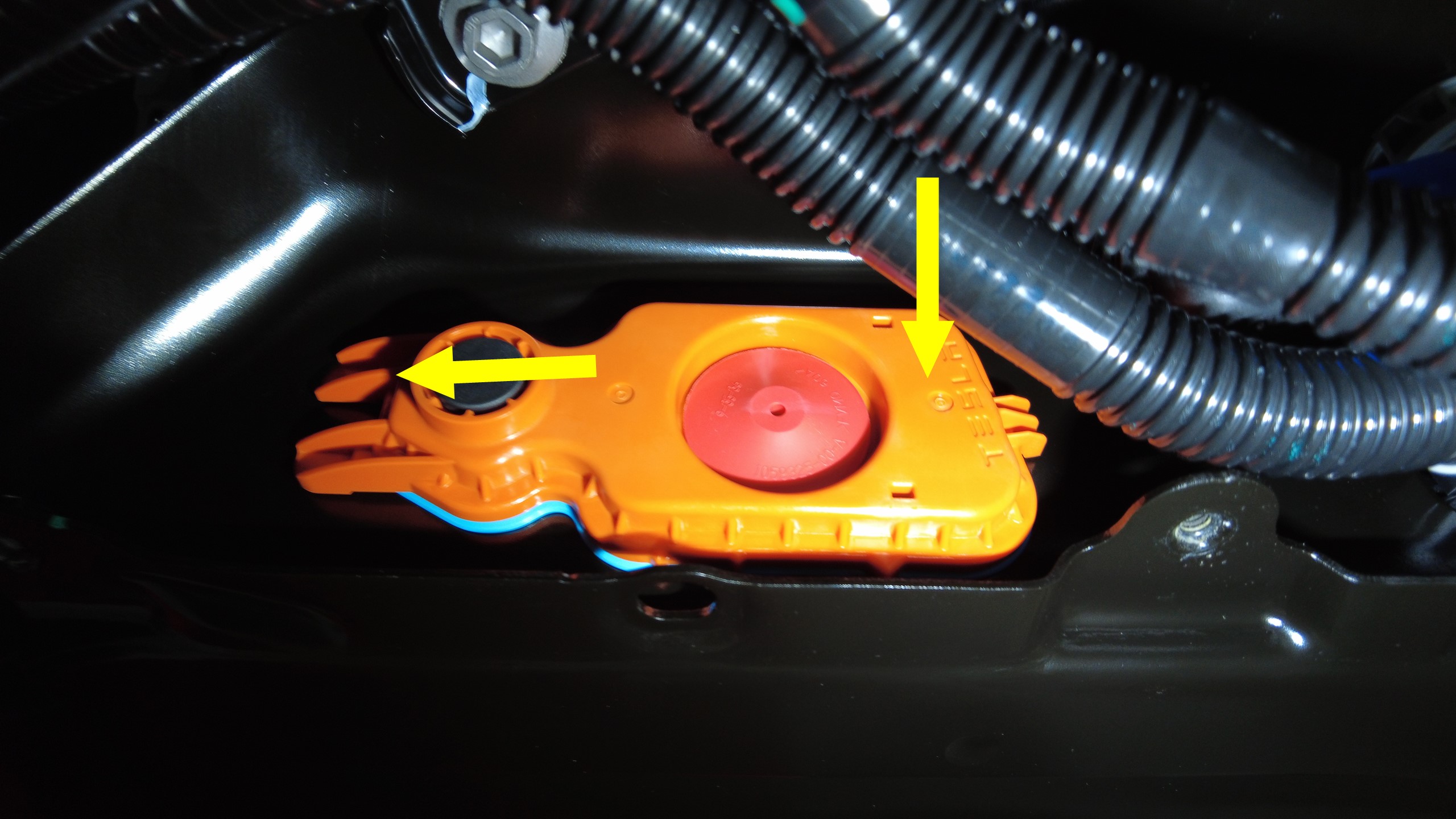

  9. HV 배터리에서 LH HV 배터리 스냅 인 송풍구 어셈블리를 탈거합니다
    Informational PurposesAn informational icon, calling your attention
    참고
    안쪽에서 2개의 탭을 들어올려 송풍구 어셈블리를 분리합니다.

장착

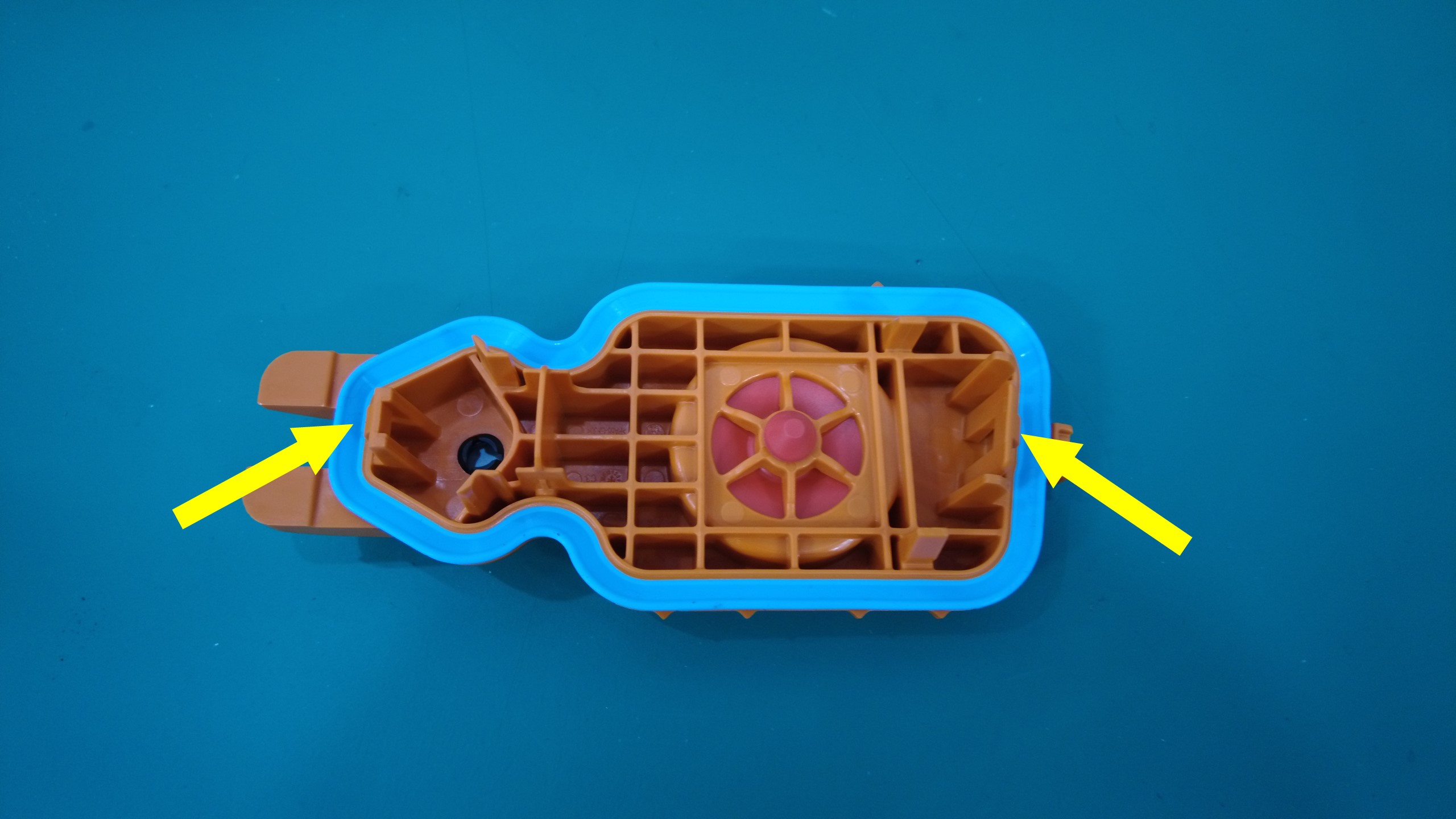

  1. 이소프로필 알코올을 사용하여 스냅 인 송풍구 접촉면을 청소합니다. 1분 동안 건조시킵니다.

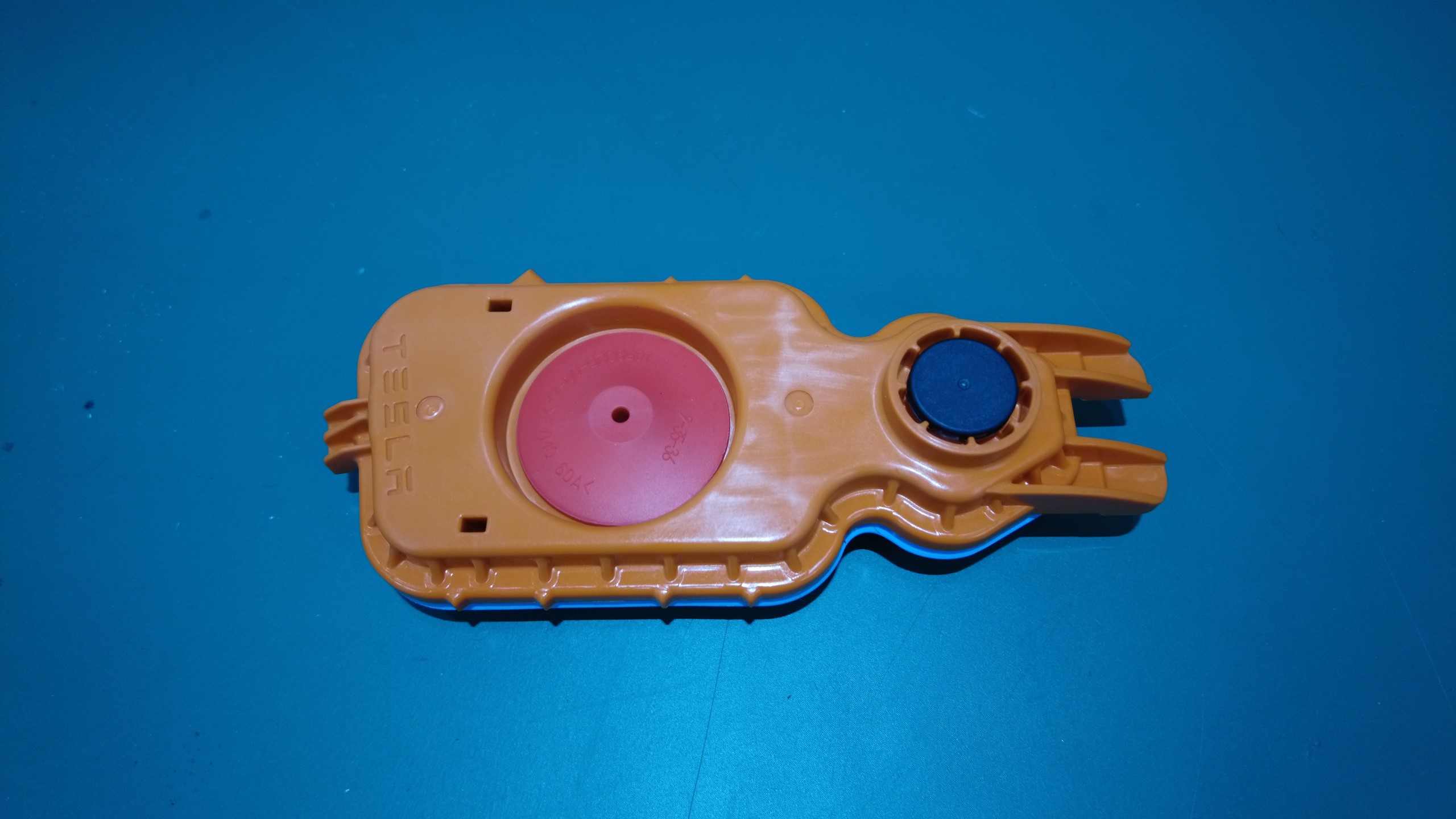

  2. HV 배터리 스냅 인 송풍구를 검사하고 손상된 경우 교체합니다.

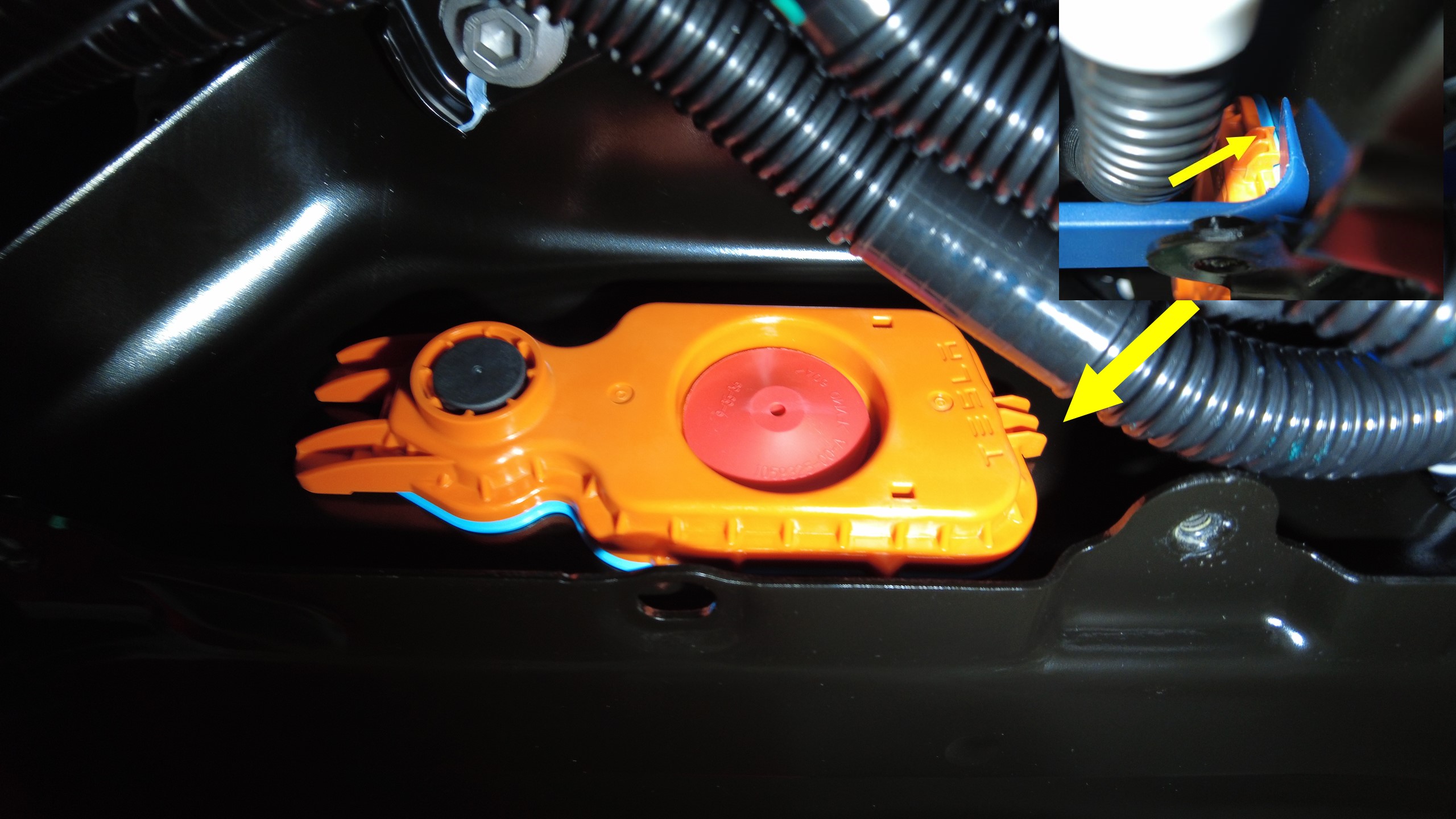

  3. 송풍구 어셈블리를 배터리에 배치한 다음 LH 송풍구 어셈블리를 HV 배터리에 고정하는 너트(3개)를 장착합니다.
    Informational PurposesAn informational icon, calling your attention
    TIp
    먼저 바깥쪽을 삽입한 후 안쪽을 앞으로 눌러줍니다. 송풍구가 완전히 체결되면 딸깍 소리가 납니다.
  4. LH 시어 플레이트에 냉각수 호스를 고정하는 퍼트리 클립(2개)을 고정합니다.
  5. HV 배터리 공기 누출 테스트를 수행합니다. 참조 항목: HV 배터리 공기 누출 테스트.
  6. 후면 에어로 실드를 장착합니다. 참조 항목: Panel - Aero Shield - Rear (Remove and Replace).
  7. LV 전원을 연결합니다. LV Power (Disconnect and Connect)을(를) 참조하십시오.
  8. 2열 하단 시트 쿠션을 재장착합니다. 참조 항목: Seat Cushion - 2nd Row (Remove and Replace).
