LV Power (Disconnect and Connect) (Modify)

교정 코드 17010400 0.06 바고: 절차에서 명시적으로 언급하지 않는 한 위 교정 코드 및 FRT는 연결된 절차를 포함하여 이 절차를 수행하는 데 필요한 모든 작업을 반영합니다. 명시적으로 지시하지 않는 한 교정 코드를 누적하지 마십시오. 참고: FRT와 그 생성 방법에 대한 자세한 내용은 표준 정비 작업시간을 참조하십시오. FRT 값에 대한 피드백을 제공하려면 ServiceManualFeedback@tesla.com으로 이메일을 보내십시오. 참고: 아래 절차를 수행할 때 개인 보호의 내용을 참조하여 적절한 PPE를 착용했는지 확인하십시오.참고: 안전하고 건강한 작업 사례는 인체공학적 주의 사항의 내용을 참조하십시오.

  • 2025-10-16: LV 배터리 커넥터를 연결/연결 해제하는 단계를 업데이트했습니다.
  • 2024-05-15: 충전 케이블을 연결 해제하고 HVAC를 종료하는 단계를 추가했습니다.
Warning IconA warning icon, calling your attention to a possibly risky situation
경고
이 절차를 통해 LV 전원을 해제하지만, A/C 컴프레서, 인버터 등의 고전압 구성품에서 고전압 전력을 더 이상 사용할 수 없음을 확인하지는 않습니다. 이 절차를 완료한 후, 고전압 구성품을 정비하기 전에 Vehicle HV Disablement Procedure (Test/Adjust)을(를) 수행하십시오.
Warning IconA warning icon, calling your attention to a possibly risky situation
경고
이 절차의 단계를 정확한 순서로 수행하지 않을 경우 차량 컴퓨터가 영구적으로 손상될 수 있습니다.

연결 해제

  1. 차량에서 충전 케이블을 연결 해제합니다.
  2. 터치스크린에서 실내 온도 조절 시스템을 끄고 해당 시스템이 완전히 꺼질 때까지 30초간 기다립니다.
  3. LH 전면 도어를 열고 LH 전면 창문을 내립니다.
  4. 리어 에이프런을 탈거합니다. 참조 항목: Underhood Apron - Rear (Remove and Replace).
  5. 중앙 디스플레이에서 차량 전원을 끕니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    터치스크린에서 컨트롤 > 안전 > 전원 끄기 > 전원 끄기를 터치합니다.
  6. LV 배터리 커넥터를 LV 배터리에서 연결 해제합니다.

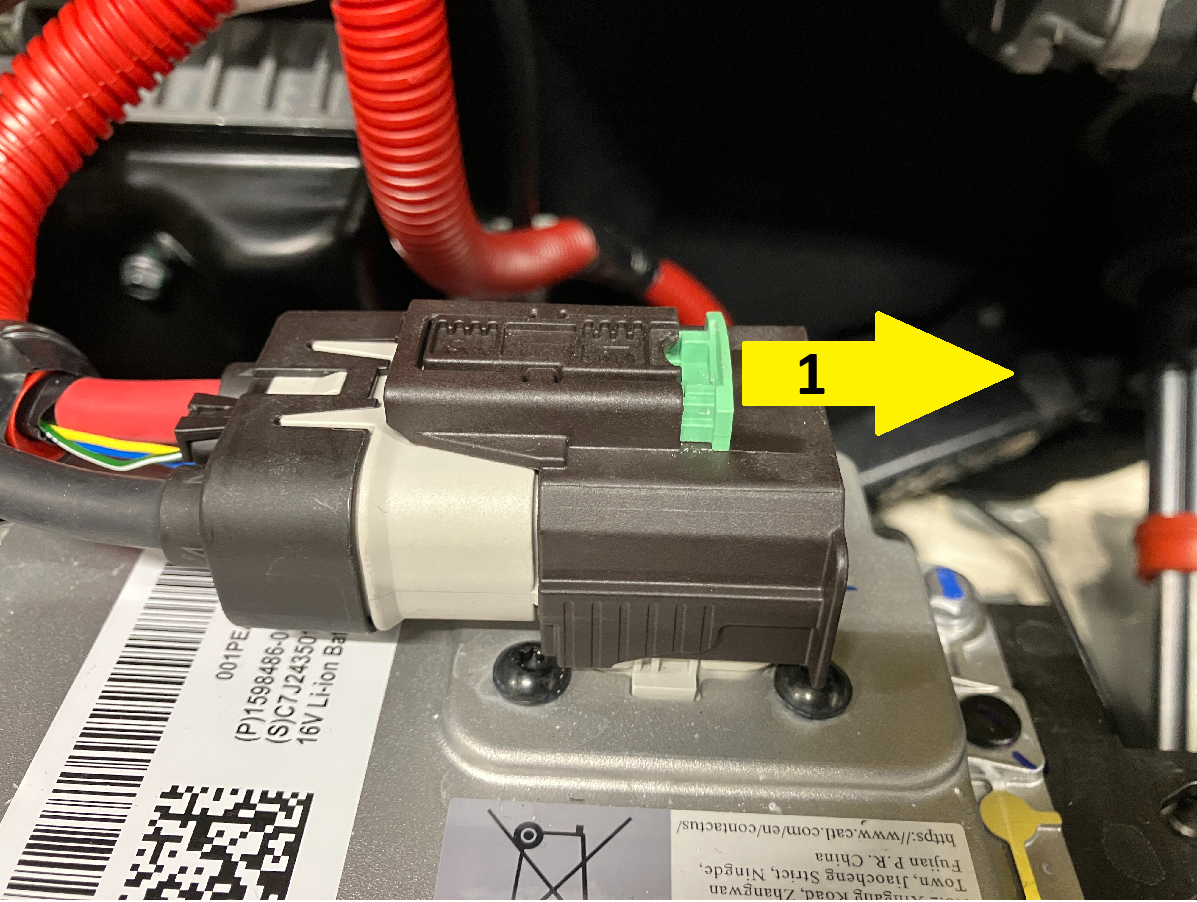

    1. 녹색 잠금 탭을 바깥쪽으로 당겨 분리합니다(1).

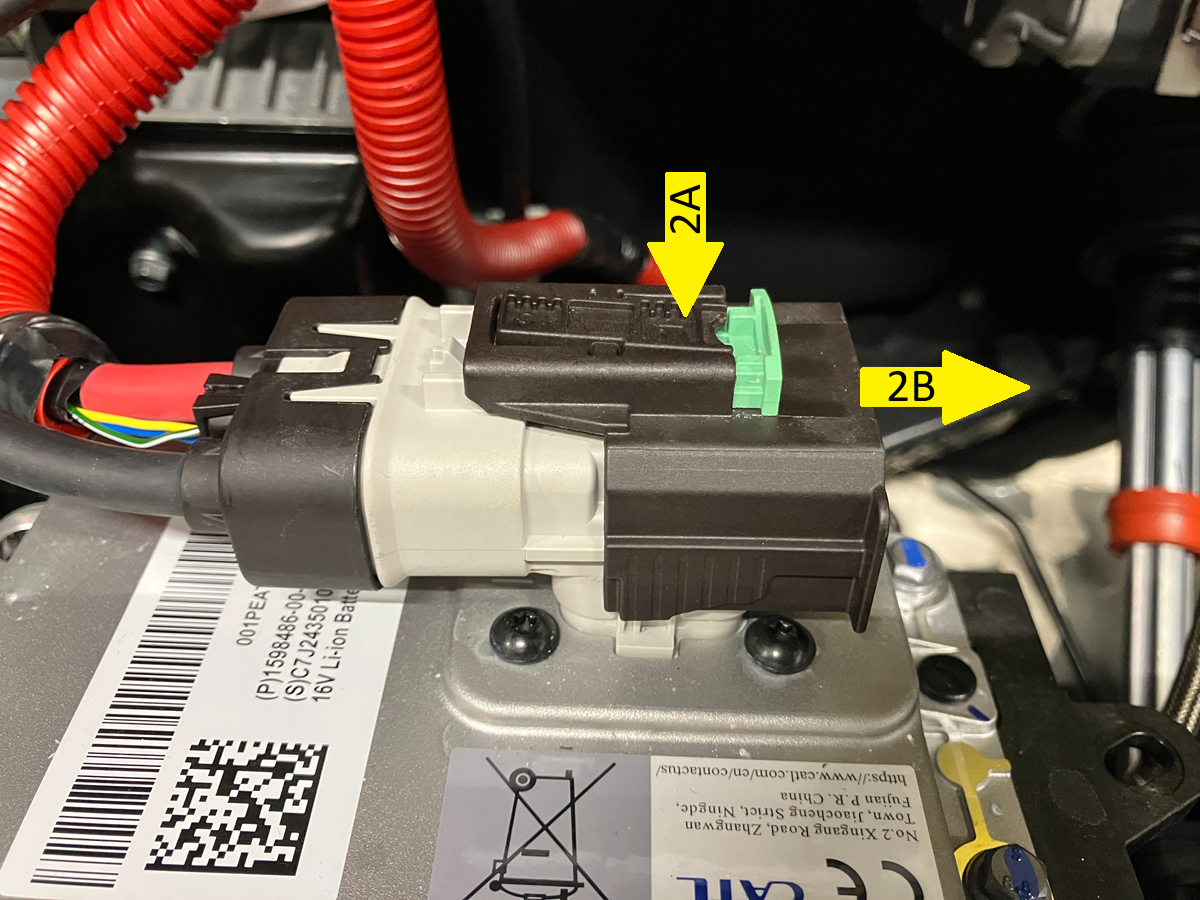

    2. "1"로 번호가 매겨진 검은색 잠금 탭을 누른 다음(2A), 검은색 커넥터 잠금 장치를 바깥쪽으로 당깁니다(2B).

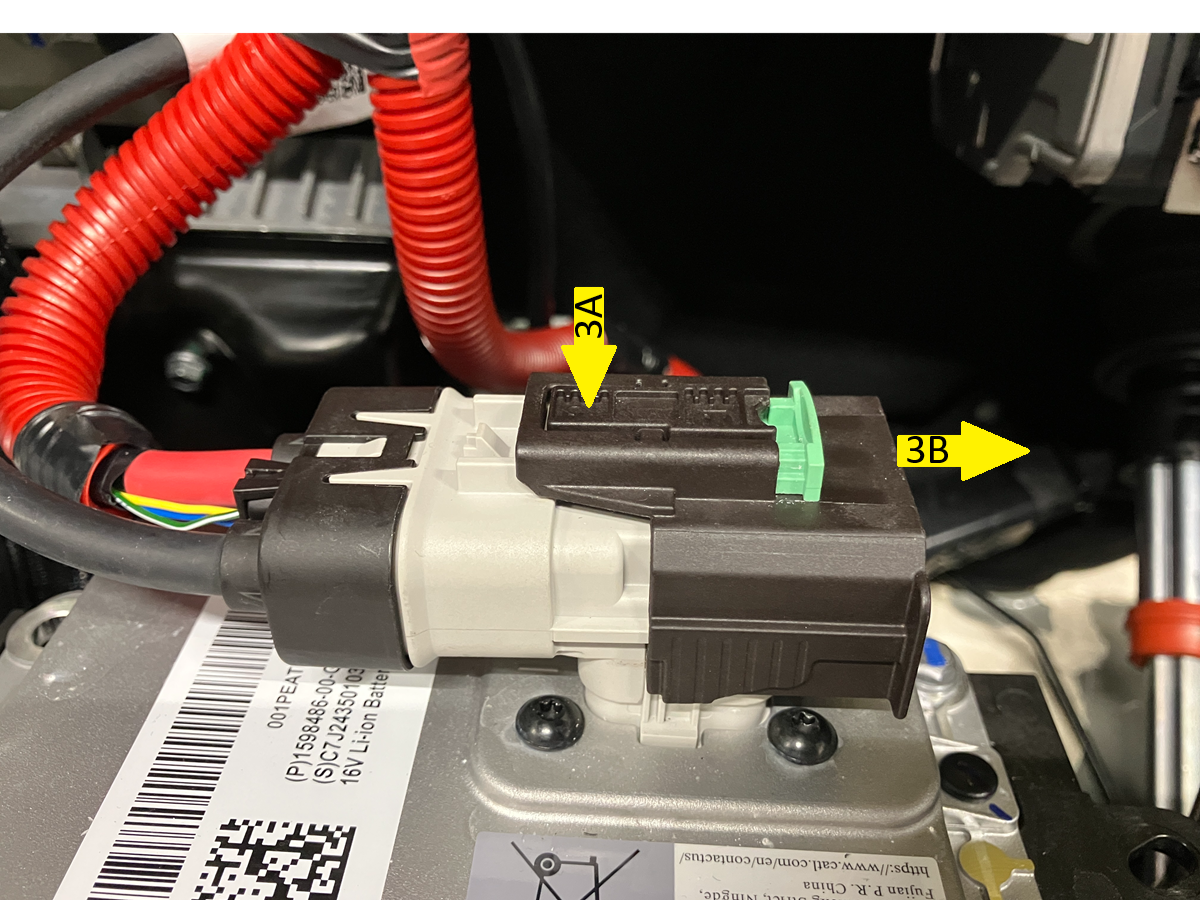

    3. "2"로 번호가 매겨진 검은색 잠금 탭을 누른 다음(3A), 검은색 커넥터 잠금 장치를 바깥쪽으로 더 당겨(3B) 커넥터를 완전히 분리합니다.

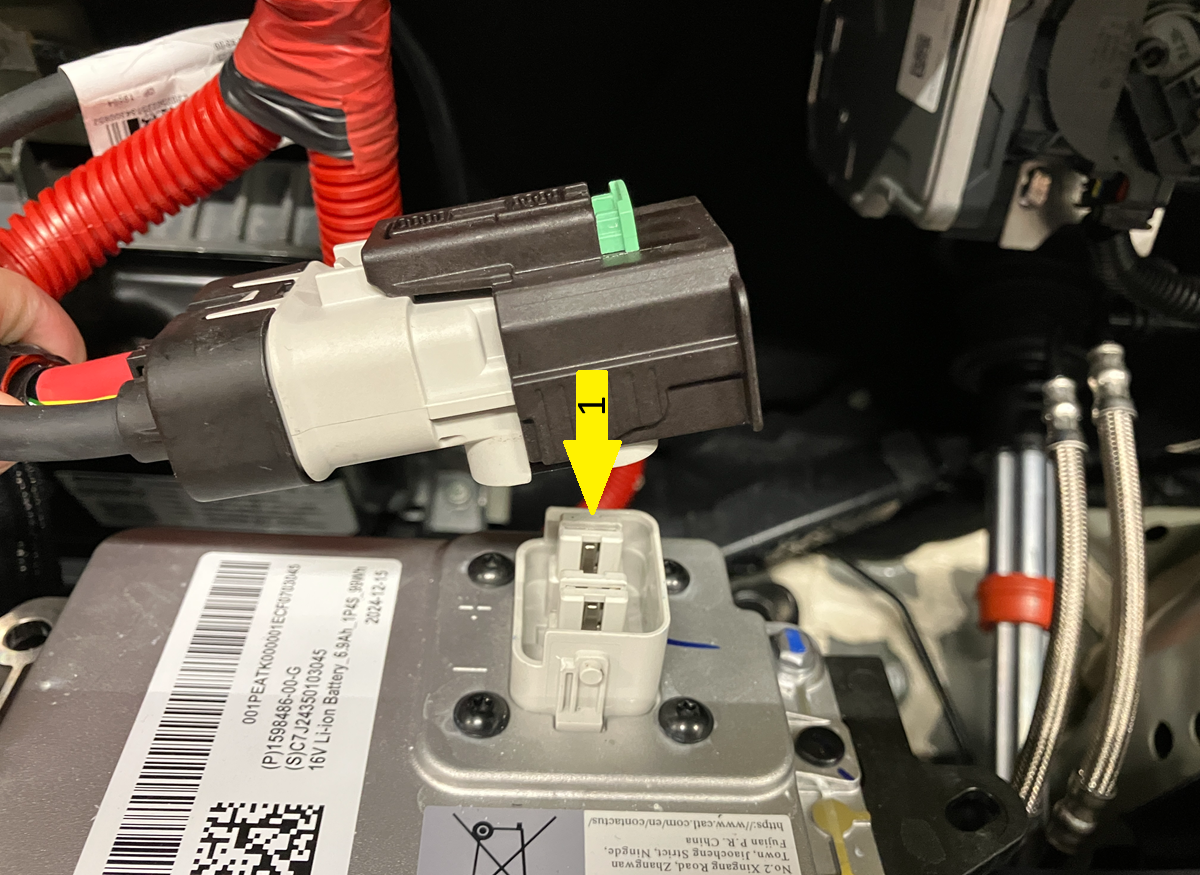

    4. 커넥터를 위로 당겨 LV 배터리에서 분리합니다.
  7. 응급구조대 루프를 연결 해제합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    차량 정비를 계속하기 전에 모든 전기 회로가 방전되도록 2분간 기다립니다.
  8. 고전압 구성품을 정비하기 위해 LV 전원이 연결 해제됐다면, 해당 구성품에 더 이상 고전압 전력이 공급되지 않는지 확인하십시오. 참조 항목: Vehicle HV Disablement Procedure (Test/Adjust).

연결

  1. 응급구조대 루프를 연결합니다.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    LV 배터리 커넥터를 연결하기 전에 응급구조대 루프를 연결합니다.
  2. LV 배터리 커넥터를 LV 배터리에 연결합니다.

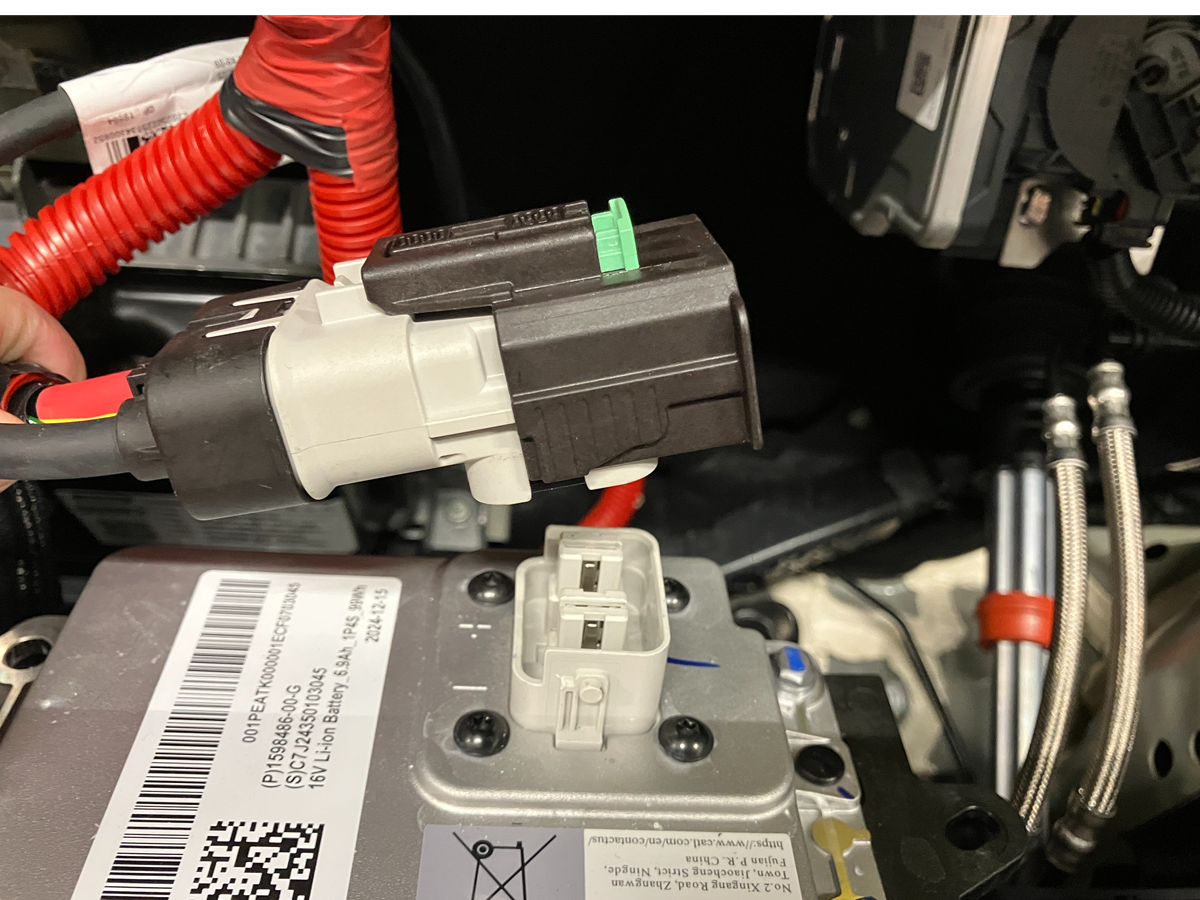

    1. 커넥터를 LV 배터리에 연결합니다(1).

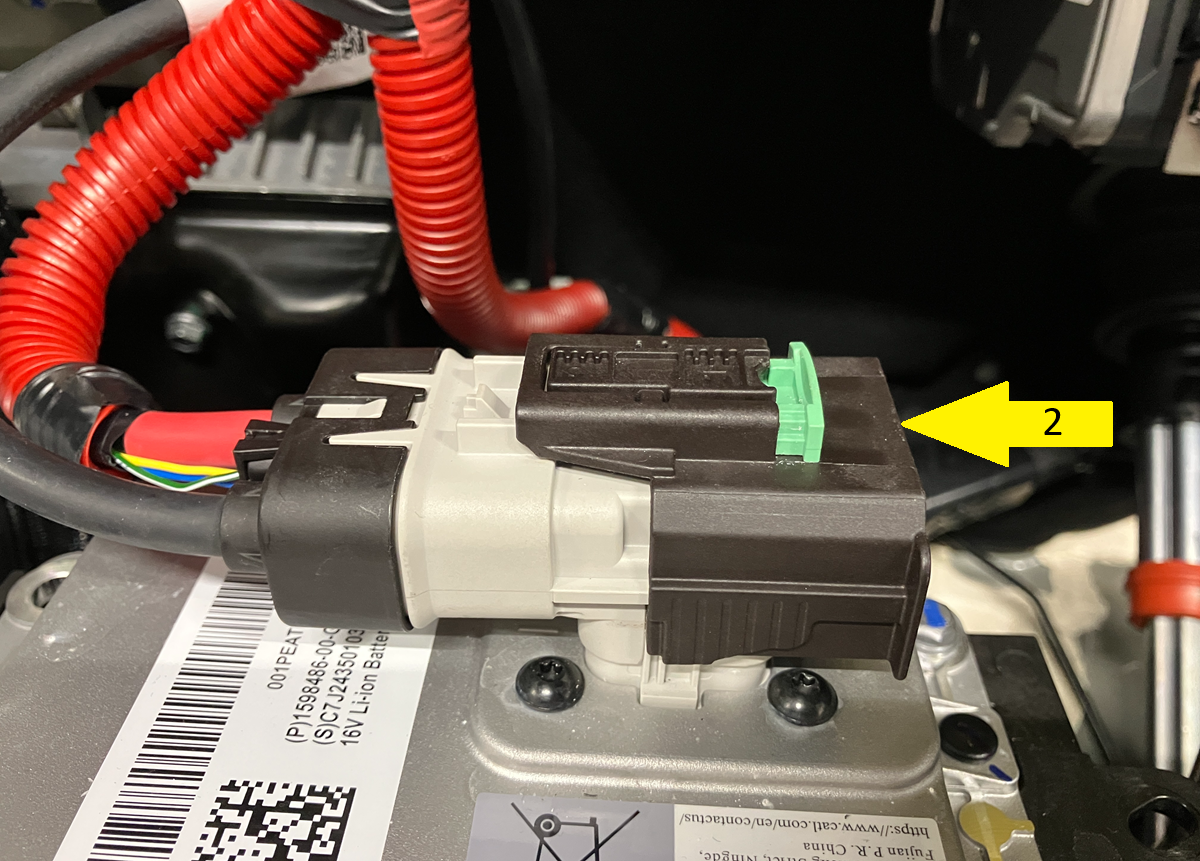

    2. 검은색 커넥터 잠금 장치를 완전히 안쪽으로 밀어 넣습니다(2).

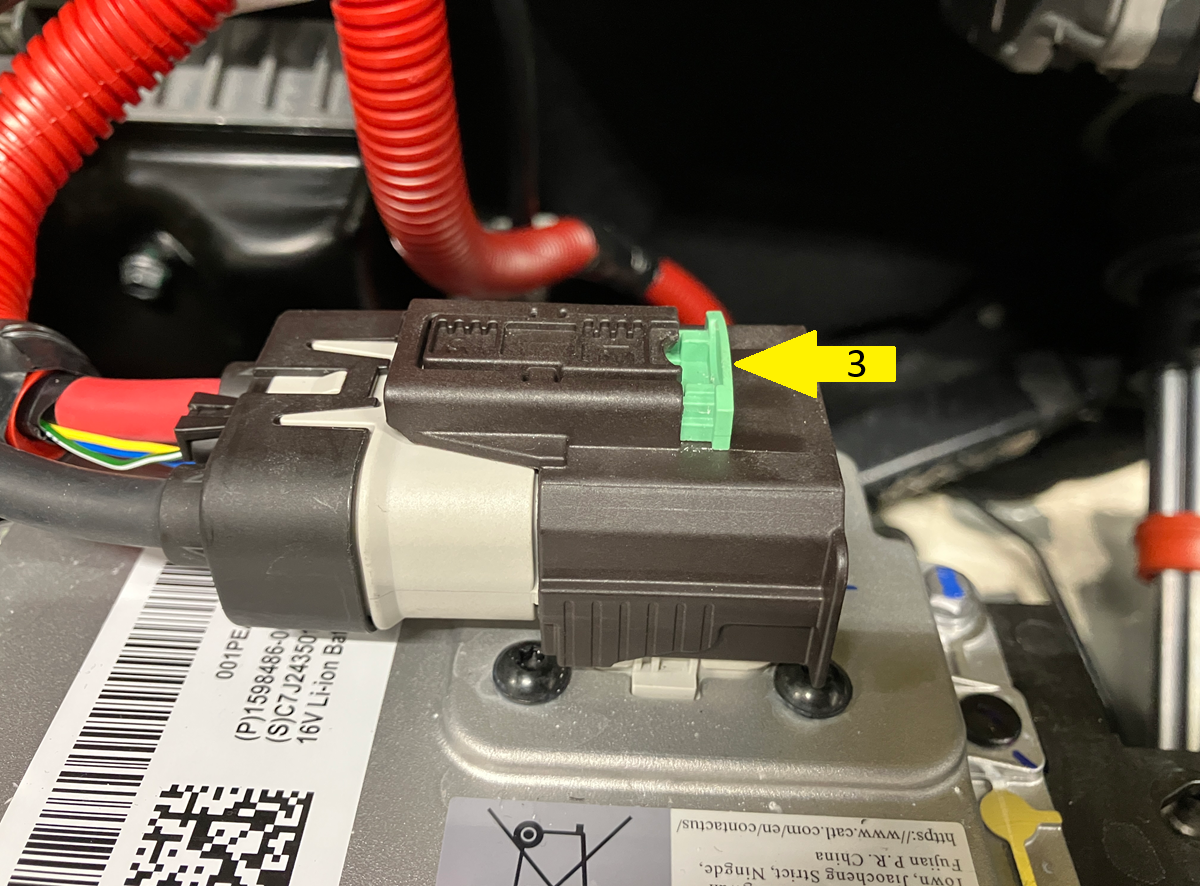

    3. 녹색 잠금 탭을 안쪽으로 밀어 커넥터를 잠급니다(3).
  3. 후면 에이프런을 장착합니다. 참조 항목: Underhood Apron - Rear (Remove and Replace).
  4. LH 전면 창문을 올리고 LH 전면 도어를 닫습니다.
