Ancillary Bay - Assembly, Shunt (Remove and Replace)

교정 코드 1630010032 FRT 0.96 참고: 절차에서 명시적으로 언급하지 않는 한 위 교정 코드 및 FRT는 연결된 절차를 포함하여 이 절차를 수행하는 데 필요한 모든 작업을 반영합니다. 명시적으로 지시하지 않는 한 교정 코드를 누적하지 마십시오. 참고: FRT와 그 생성 방법에 대한 자세한 내용은 표준 정비 작업시간을 참조하십시오. FRT 값에 대한 피드백을 제공하려면 LaborTimeFeedback@tesla.com으로 이메일을 보내십시오. 참고: 아래 절차를 수행할 때 개인 보호을(를) 참조하여 적절한 PPE를 착용했는지 확인하십시오.

  • 1057602-00-A 랫칫, 1/4" Sq Dr, HV 절연
  • 1057606-00-A Skt, 1/4" Sq Dr, 13mm, HV 절연
  • 1131071-00-A 더미 차단 장치, 점화식, 안전
  • 1108272-00-B 캡, 로직 커넥터, 인버터, 3DU
  • 1076927-00-A 저항계, 마이크로옴, Hioki RM 3548
Warning IconA warning icon, calling your attention to a possibly risky situation
경고
고전압에 노출되는 절차를 수행하기 전에 작업자에게 모든 장신구(시계, 팔찌, 반지, 목걸이, 귀걸이, ID 태그, 피어싱 장신구 등)를 벗으라고 하고 주머니에서 모든 물건(열쇠, 동전, 펜, 연필, 공구, 패스너 등)을 꺼내 놓으십시오.
Warning IconA warning icon, calling your attention to a possibly risky situation
경고
절차를 수행하기 위해서 시력 교정 안경이 필요한 경우, 시력 교정 안경을 머리에 단단히 고정하여 떨어지지 않게 하십시오.
Warning IconA warning icon, calling your attention to a possibly risky situation
경고

고전압 인지 훈련을 받았고 모든 필수 인증 과정(해당하는 경우)을 완료한 기술자만 이 절차를 수행할 수 있습니다. 고전압 케이블, 버스바 또는 피팅을 다룰 때에는 항상 적합한 개인 보호 장비(PPE)와 클래스 0(1000V)의 최소 정격을 갖는 절연 HV 장갑을 착용해야 합니다. 추가 안전 정보는 기술 노트 TN-15-92-003 고전압 인지 주의 사항을 참조하십시오.

토크 규격

표 1. 토크 규격: Ancillary Bay - Assembly, Shunt (Remove and Replace)
설명 토크 값 권장 공구 재사용/교체 참고
HV 배터리 션트를 버스바에 고정하는 볼트
9 Nm (6.6 lbs-ft)
  • 절연 공구:
    • 13mm 소켓
    • 래칫/토크 렌치
 교체

탈거

  1. 보조 베이 커버를 탈거합니다. 참조 항목: Ancillary Bay - Assembly, Ancillary Cover, HV Battery (Remove and Replace).
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    이 절차의 남은 단계를 진행하면서 HV 절연 장갑 및 가죽 장갑 보호구를 착용해야 합니다. 별도로 명시하지 않은 경우 장갑 또는 보호구를 벗지 마십시오.
  2. 점화식 배터리 차단기를 탈거합니다. 참조 항목: Disconnect, Pyro (Remove and Replace).
  3. HV 배터리 션트 절연체를 탈거합니다. 참조 항목: Ancillary Bay - Insulator,Access, Shunt (Remove and Replace).
  4. HV 배터리 션트를 버스바에 고정하는 볼트를 탈거하여 폐기합니다.
    팁: 다음 공구 사용을 권장합니다.
    • 절연 공구:
      • 13mm 소켓
      • 래칫/토크 렌치
  5. 점화식 배터리 차단기 더미를 탈거합니다.
  6. HV 배터리 션트를 탈거합니다.

장착

  1. 나중에 이 절차에서 저항을 측정하는 것에 대비하여 Hioki 저항계의 영점 조정을 수행합니다.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    이 절차의 남은 단계를 진행하면서 HV 절연 장갑 및 가죽 장갑 보호구를 착용해야 합니다. 별도로 명시하지 않은 경우 장갑 또는 보호구를 벗지 마십시오.
  2. 새 션트의 부품 번호 라벨 하단에 인쇄된 5자리 션트 저항을 기록합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    저항 범위는 20000~30000 나노 옴입니다. 예를 들어 "R:25819nΩ"은 25819 나노 옴이므로 "25819"를 기록합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    기록된 저항 값을 10진수에서 16진수 형식으로 변환합니다.
  3. IPA 천을 사용하여 션트, 버스바 및 점화식 배터리 차단기의 HV 접합면을 닦아냅니다.
  4. HV 배터리 션트를 버스바에 배치한 다음 HV 배터리 션트를 버스바에 고정하는 새 볼트를 손으로 조입니다.
  5. IPA 천을 사용하여 션트, 버스바 및 점화식 배터리 차단기의 HV 접합면을 닦아냅니다.
  6. 멀티미터를 "LoZ"(낮은 임피던스) 모드로 설정합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    모드 선택기에 "LoZ" 모드가 없는 Fluke 멀티미터의 경우 멀티미터(LoZ 설정)을(를) 참조하십시오.
  7. 버스바(왼쪽)와 션트(오른쪽) 사이의 전압을 10초 이상 측정하여 점화식 배터리 차단기 마운트 지점에서 전압의 균형을 맞춥니다
    Informational PurposesAn informational icon, calling your attention
    참고
    멀티미터에 표시되는 전압보다 마운트 지점에서 전압의 균형을 맞추는 것이 더 중요합니다.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    이 절차에 포함되어 있는 비디오는 보충 목적의 개요로만 제공됩니다. 구성품의 손상 및/또는 신체 상해를 방지하려면 절차에 나열된 모든 단계를 따르십시오.
  8. 계속해서 전압을 측정하는 동안 장착을 위해 보조 작업자가 점화식 배터리 차단기를 HV 배터리에 배치하도록 합니다. 커넥터의 핀을 새 점화식 배터리 차단기와 정렬했는지 확인한 다음 점화식 배터리 차단기를 버스바 위로 누릅니다.
  9. 버스바에 점화식 배터리 차단기를 장착한 후 10초간 계속해서 전압을 측정합니다.
  10. 점화식 배터리 차단기를 HV 배터리에 고정하는 새 볼트(2개)를 장착한 다음, 규격 토크로 조인 후 페인트 펜으로 볼트를 표시합니다.
    9 Nm (6.6 lbs-ft)
    팁: 다음 공구 사용을 권장합니다.
    • 절연 공구:
      • 13mm 소켓
      • 래칫/토크 렌치
  11. HV 배터리 션트를 버스바에 고정하는 새 볼트를 조입니다.
    9 Nm (6.6 lbs-ft)
    팁: 다음 공구 사용을 권장합니다.
    • 절연 공구:
      • 13mm 소켓
      • 래칫/토크 렌치
  12. Hioki 저항계를 사용하여 점화식 배터리 차단기와 LH 버스바 사이의 HV 조인트에서 저항을 측정합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    최대 허용 저항은 0.048mΩ(48μΩ)입니다. 고전압 조인트에 저항이 너무 많습니다. 패스너를 탈거하고 이소프로필 알코올로 해당 부위를 청소한 후 패스너를 다시 장착하고 다시 테스트합니다.
  13. Hioki 저항계를 사용하여 점화식 배터리 차단기와 션트 사이의 HV 조인트에서 저항을 측정합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    최대 허용 저항은 0.033mΩ(33μΩ)입니다. 고전압 조인트에 저항이 너무 많습니다. 패스너를 탈거하고 이소프로필 알코올로 해당 부위를 청소한 후 패스너를 다시 장착하고 다시 테스트합니다.
  14. Hioki 저항계를 사용하여 션트와 인접 버스바 사이의 HV 조인트의 저항을 측정합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    최대 허용 저항은 0.045mΩ(45μΩ)입니다. 고전압 조인트에 저항이 너무 많습니다. 패스너를 탈거하고 이소프로필 알코올로 해당 부위를 청소한 후 패스너를 다시 장착하고 다시 테스트합니다.
  15. HV 배터리 션트 절연체를 장착합니다. 참조 항목: Ancillary Bay - Insulator,Access, Shunt (Remove and Replace).
  16. 보조 베이 커버를 탈거합니다. 참조 항목: Ancillary Bay - Assembly, Ancillary Cover, HV Battery (Remove and Replace).
  17. Toolbox 3가 설치된 노트북을 차량에 연결합니다. Toolbox 3(연결 및 연결 해제)를 참조하십시오.

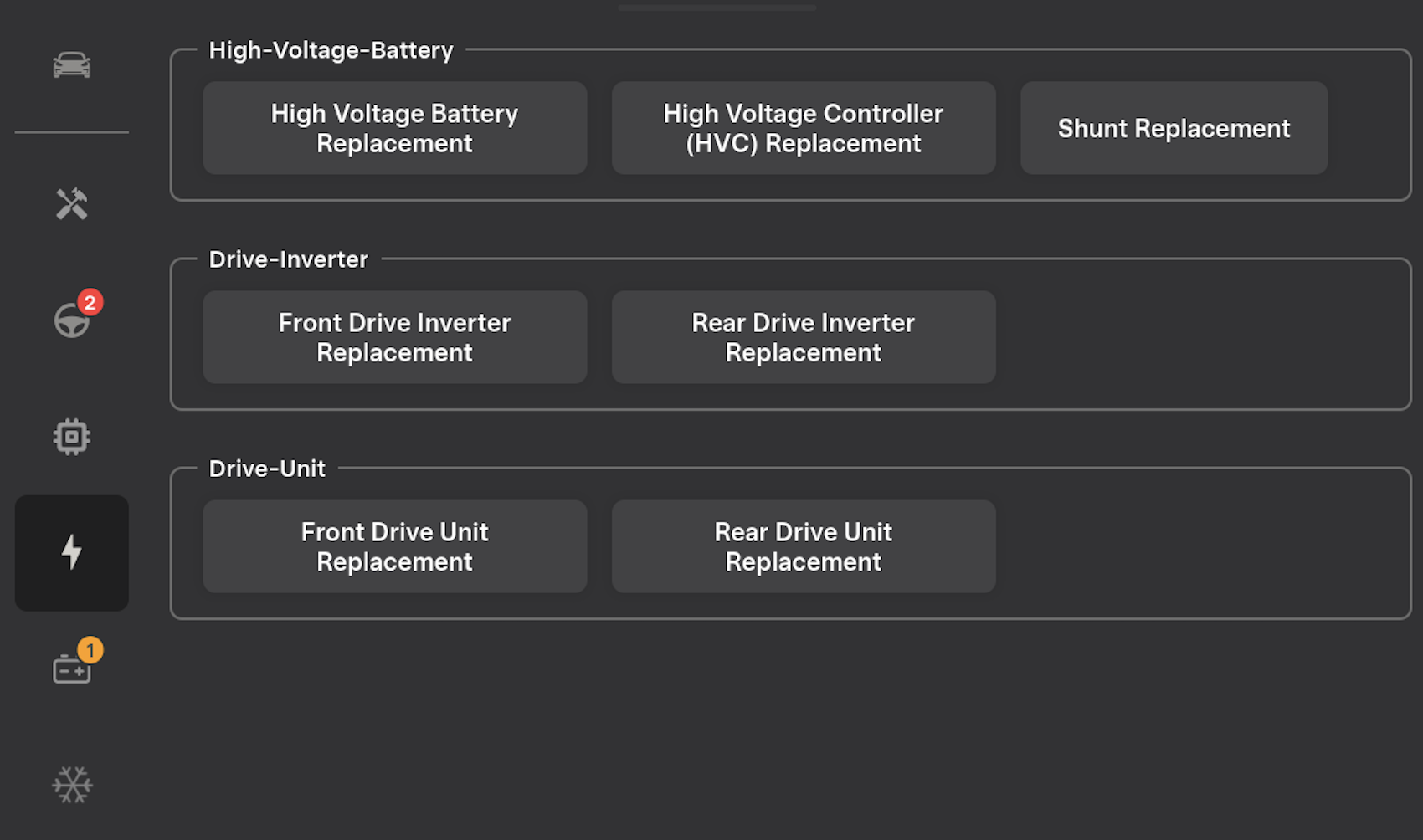

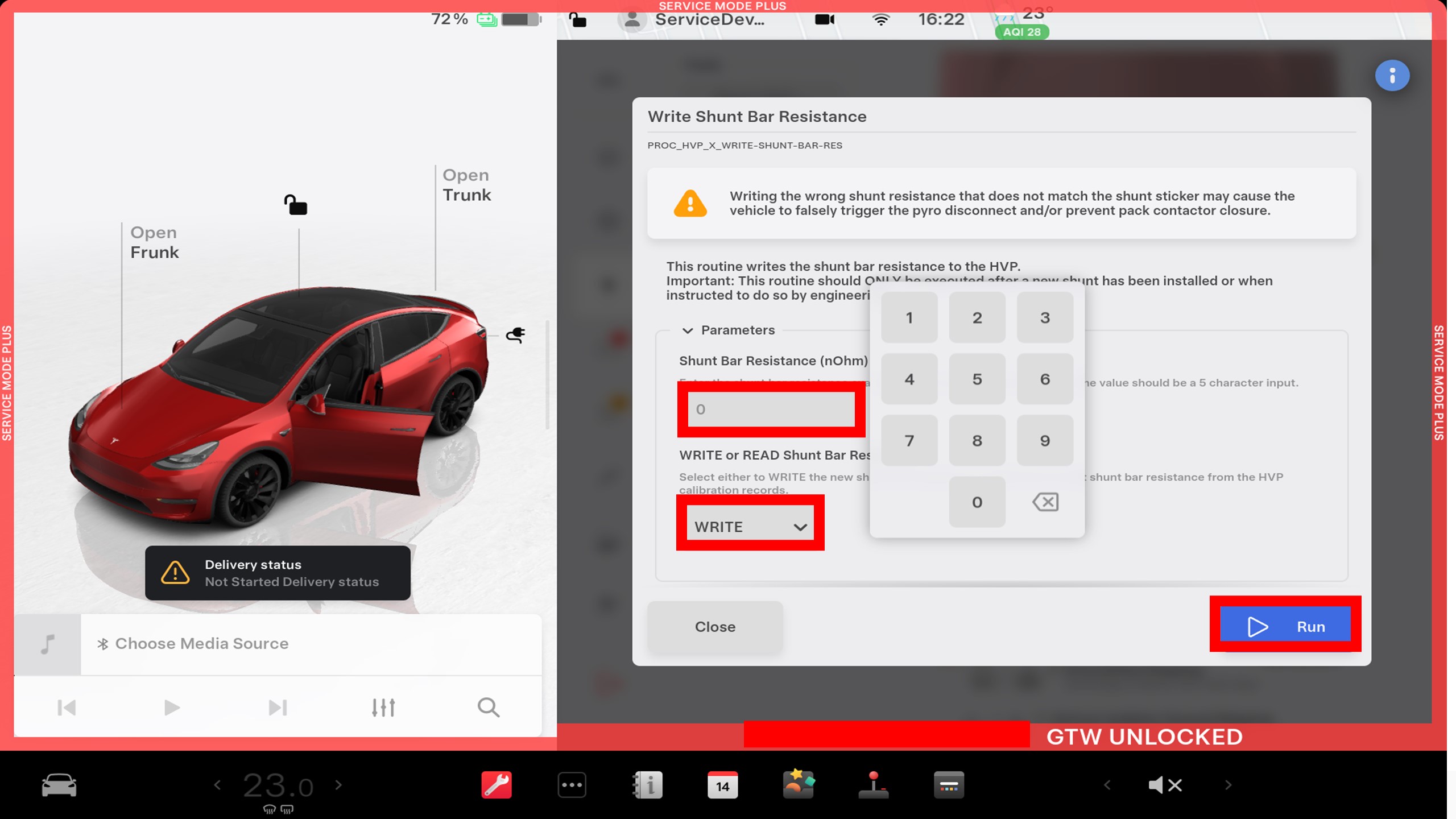

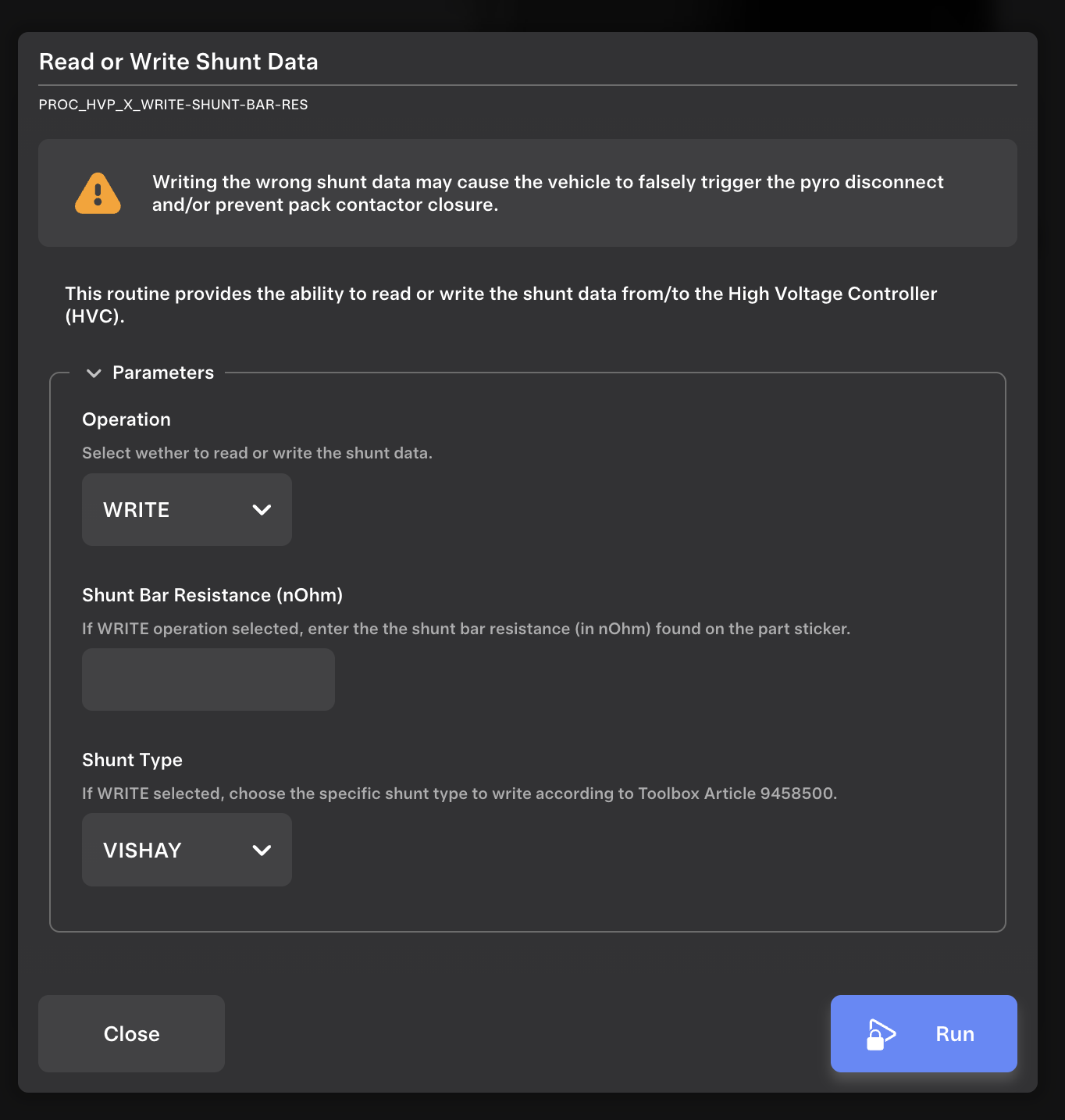

  18. Toolbox에서 Actions/Autodiag탭을 클릭하고 검색 필드에 "HVP write shunt ohm"을 입력하여 HVP write shunt ohm을 클릭한 다음 ,2단계에서 기록한 "previous hexadecimal value"를 입력한 후 Run Network를 클릭하여 루틴이 완료될 때까지 기다립니다.
  19. Toolbox 3가 설치된 노트북을 차량에서 연결 해제합니다. Toolbox 3(연결 및 연결 해제)를 참조하십시오.
