Pack Contactor - High Voltage - Positive (Remove and Install)

교정 코드 1630012111 1630012112 1.14 바고: 절차에서 명시적으로 언급하지 않는 한 위 교정 코드 및 FRT는 연결된 절차를 포함하여 이 절차를 수행하는 데 필요한 모든 작업을 반영합니다. 명시적으로 지시하지 않는 한 교정 코드를 누적하지 마십시오. 참고: FRT와 그 생성 방법에 대한 자세한 내용은 표준 정비 작업시간을 참조하십시오. FRT 값에 대한 피드백을 제공하려면 ServiceManualFeedback@tesla.com으로 이메일을 보내십시오. 참고: 아래 절차를 수행할 때 개인 보호의 내용을 참조하여 적절한 PPE를 착용했는지 확인하십시오. 참고: 안전하고 건강한 작업 사례는 인체공학적 주의 사항의 내용을 참조하십시오.

  • 2025-11-11: 새로운 절차가 공개되었습니다.

탈거

  1. 점화식 차단기를 탈거합니다. 참조 항목: Pyro Disconnect - HV Battery (Remove and Replace).

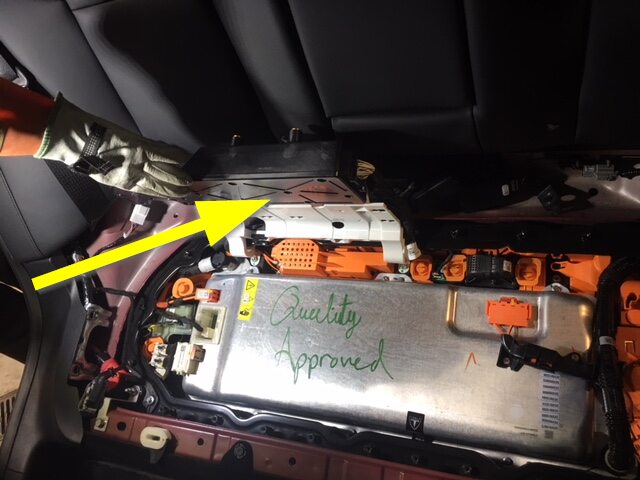

  2. HV 컨트롤러를 위로 들어 올려 퓨즈 절연체에 접근합니다.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    위험
    나머지 절차 동안에는 HV 장갑을 벗지 마십시오.
    Informational PurposesAn informational icon, calling your attention
    TIp

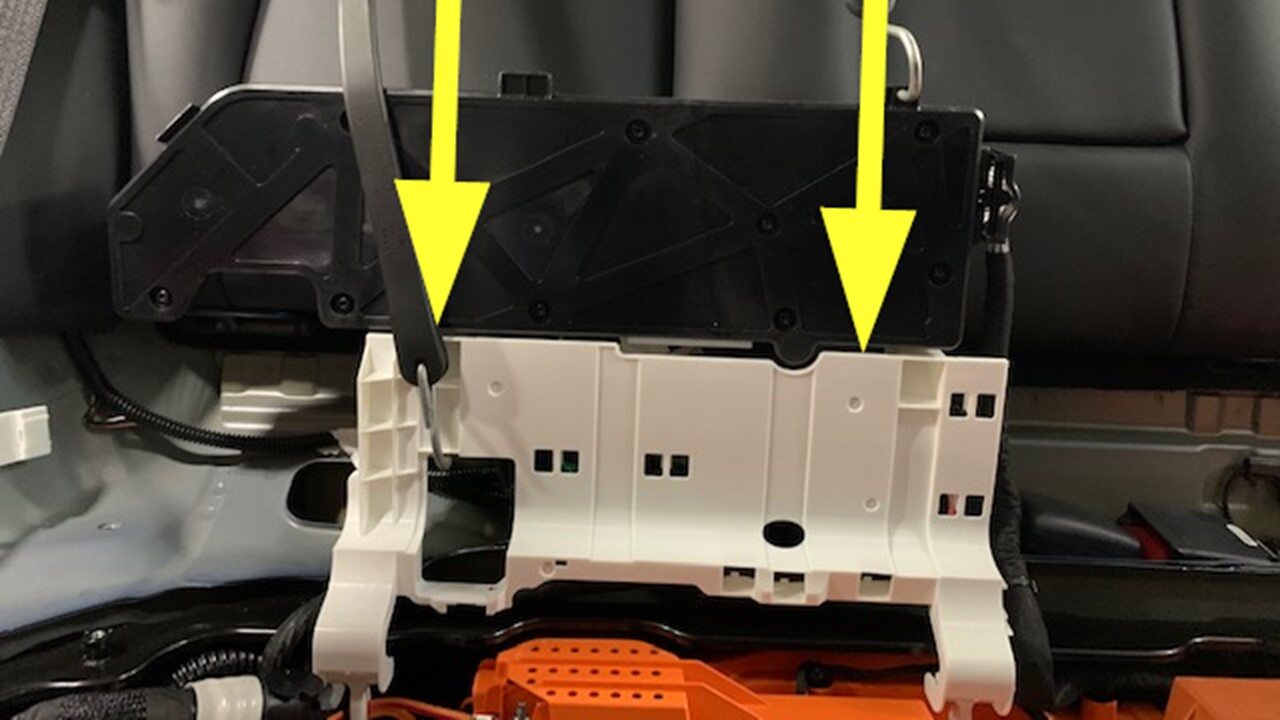

    안전벨트를 사용하여 HV 컨트롤러 어셈블리와 트레이를 위쪽으로 고정합니다.

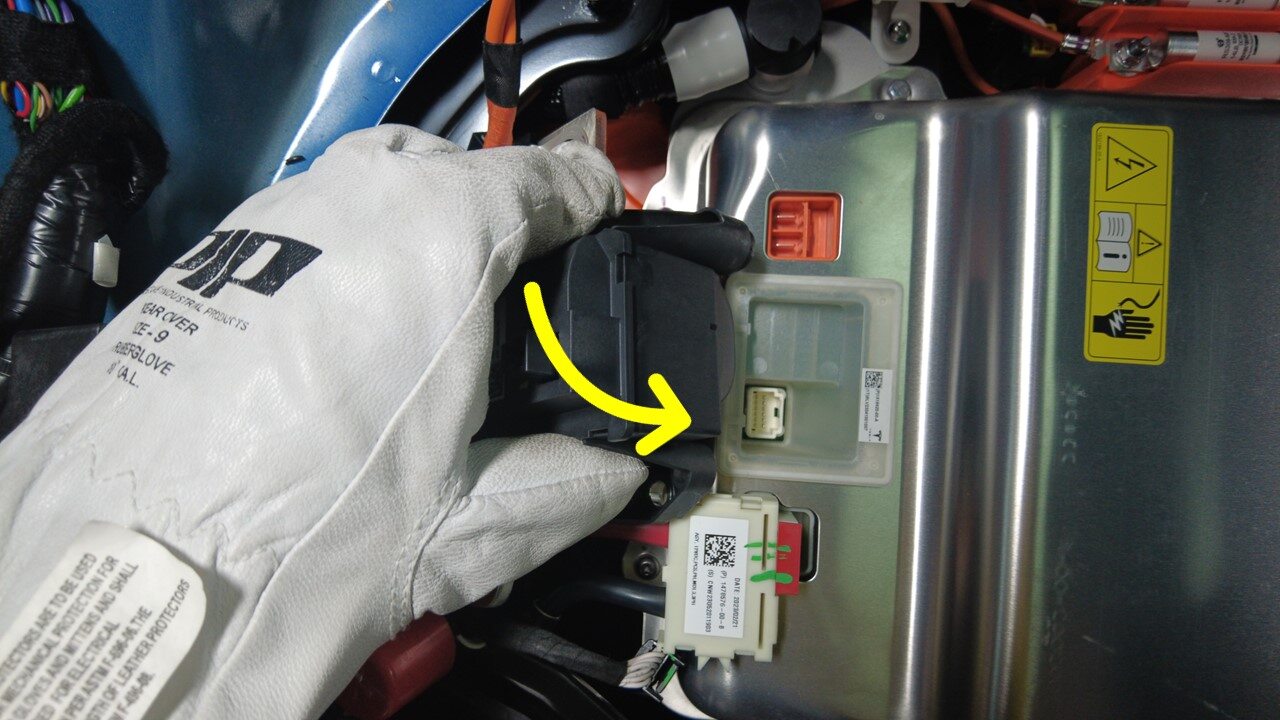

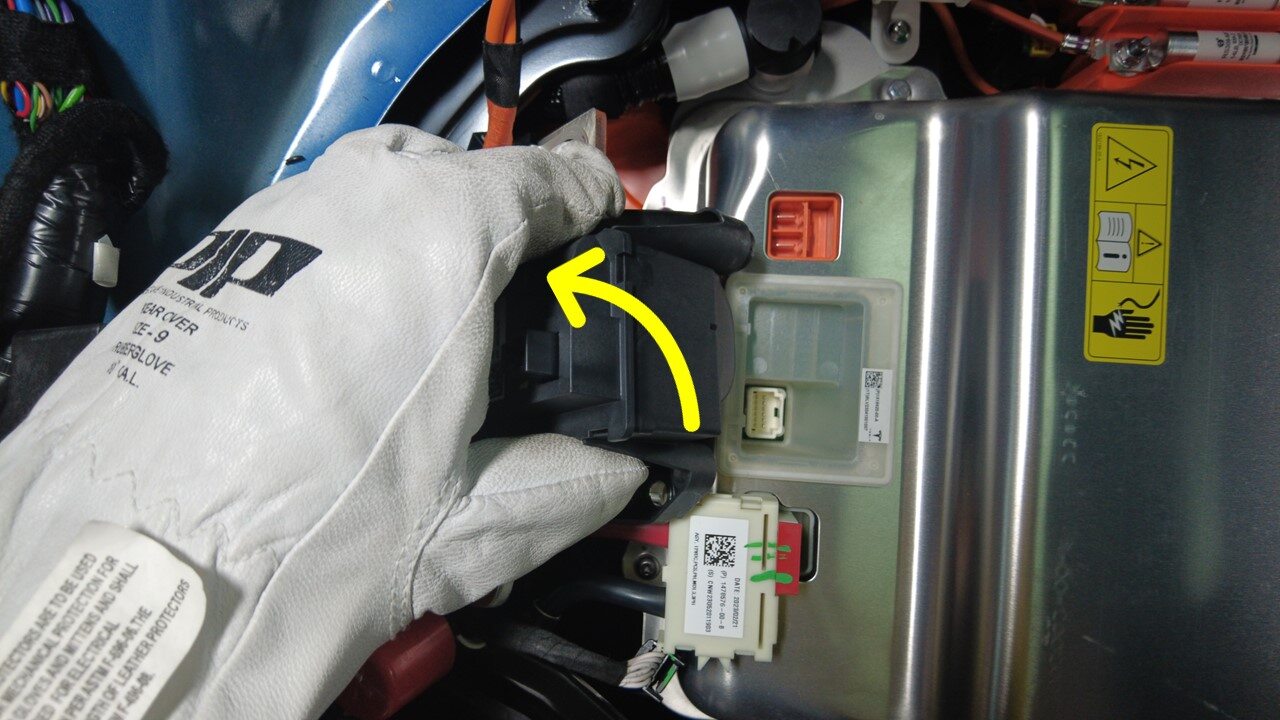

  3. PCS-DC 버스 HV 커넥터를 연결 해제합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    잠금 탭을 분리한 다음 연결 해제합니다.

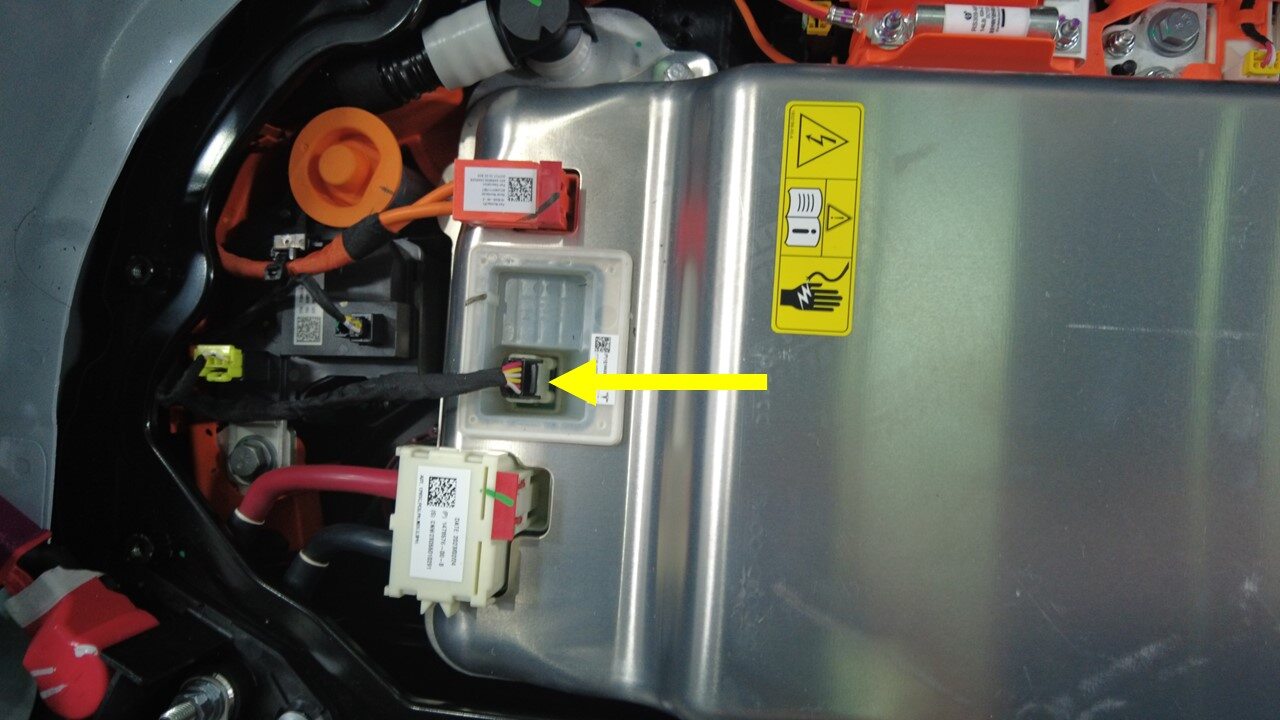

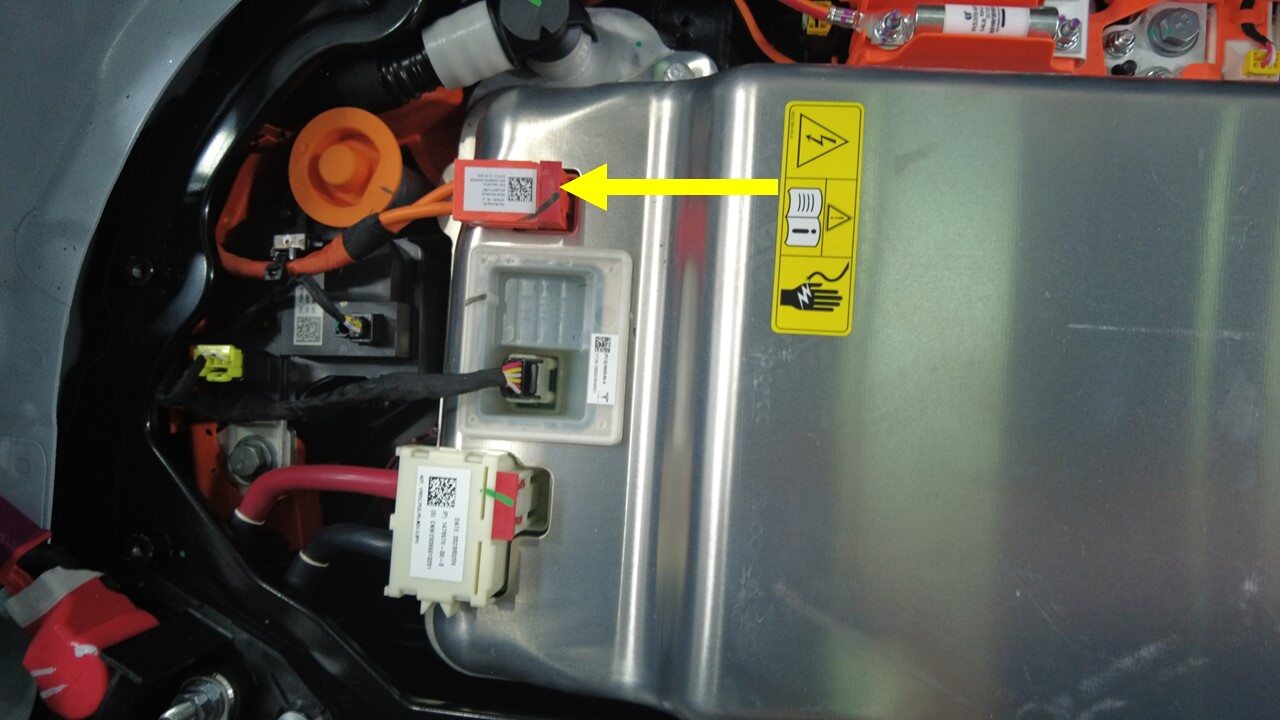

  4. PCS에서 PCS 로직 커넥터를 연결 해제합니다.

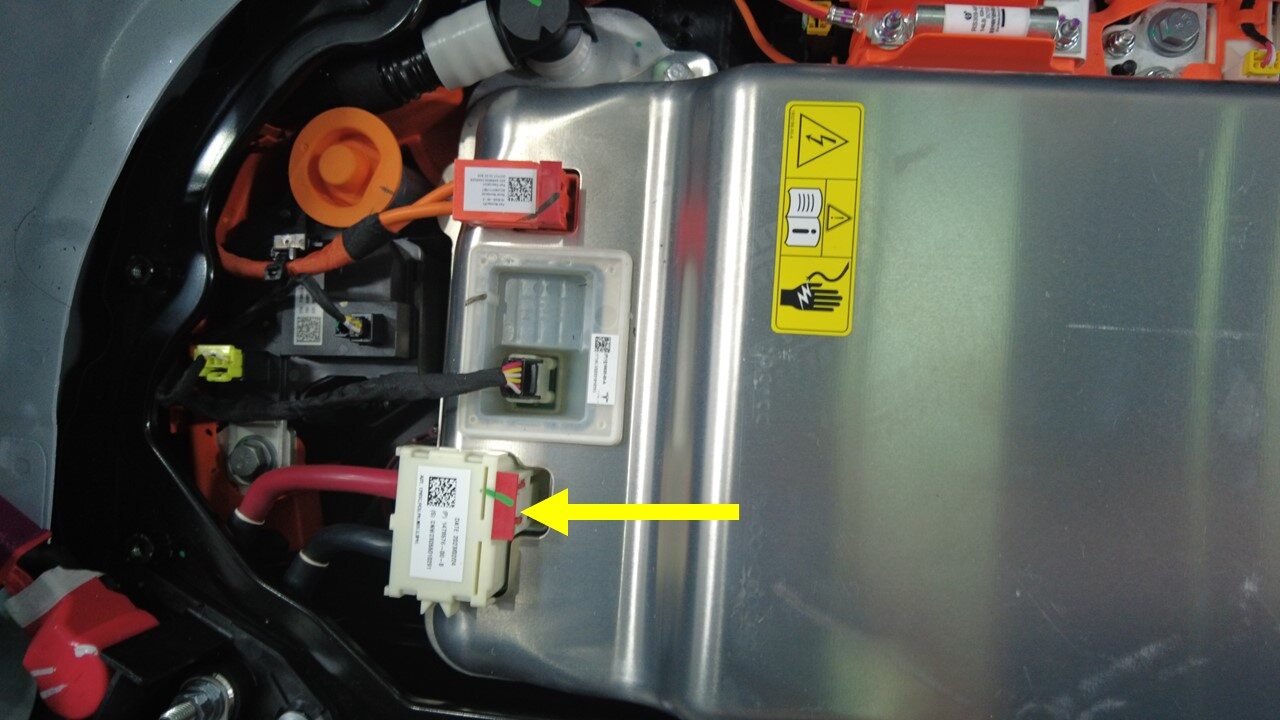

  5. PCS에서 PCS LV 커넥터를 연결 해제합니다.
    Informational PurposesAn informational icon, calling your attention
    TIp
    잠금 탭을 위로 당겨 풉니다. 플라스틱 트림 공구를 사용하여 커넥터를 위로 들어 올릴 수 있습니다.
  6. 양극 팩 컨택터에서 보조 베이 하네스 커넥터(2개)를 연결 해제합니다.

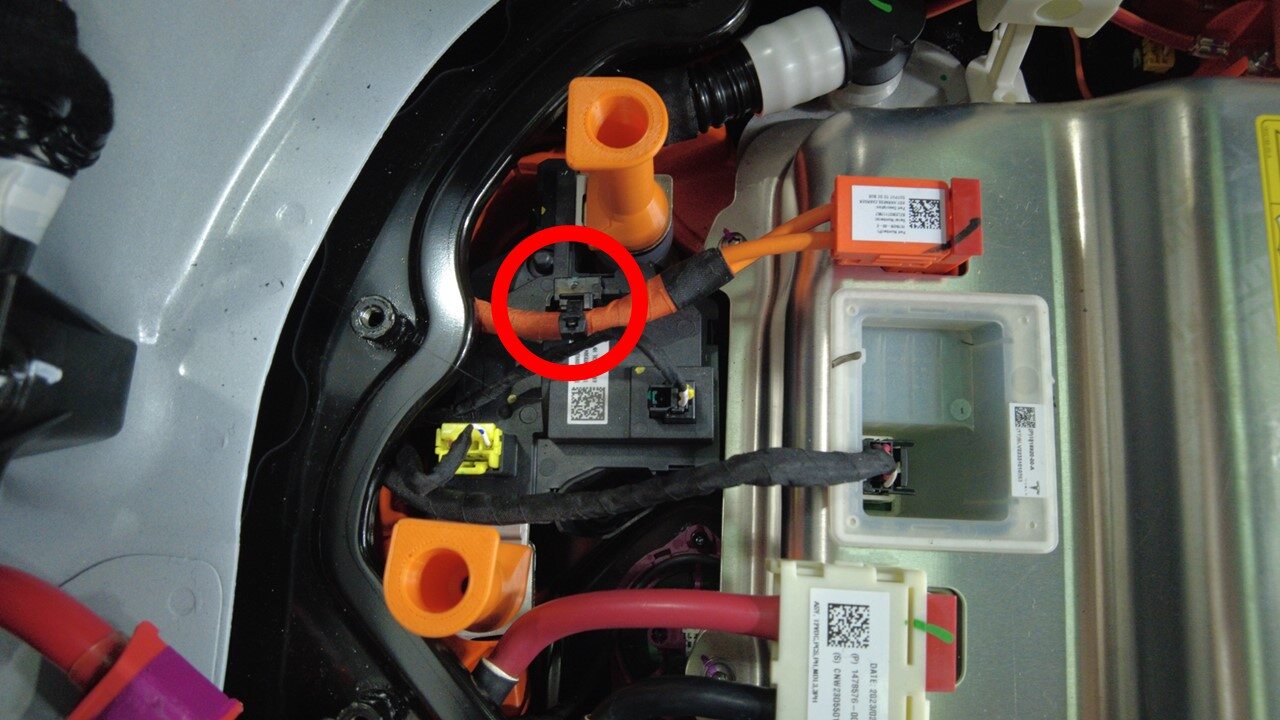

  7. 양극 팩 컨택터에서 HV PCS-DC 버스 하네스 클립을 탈거합니다.

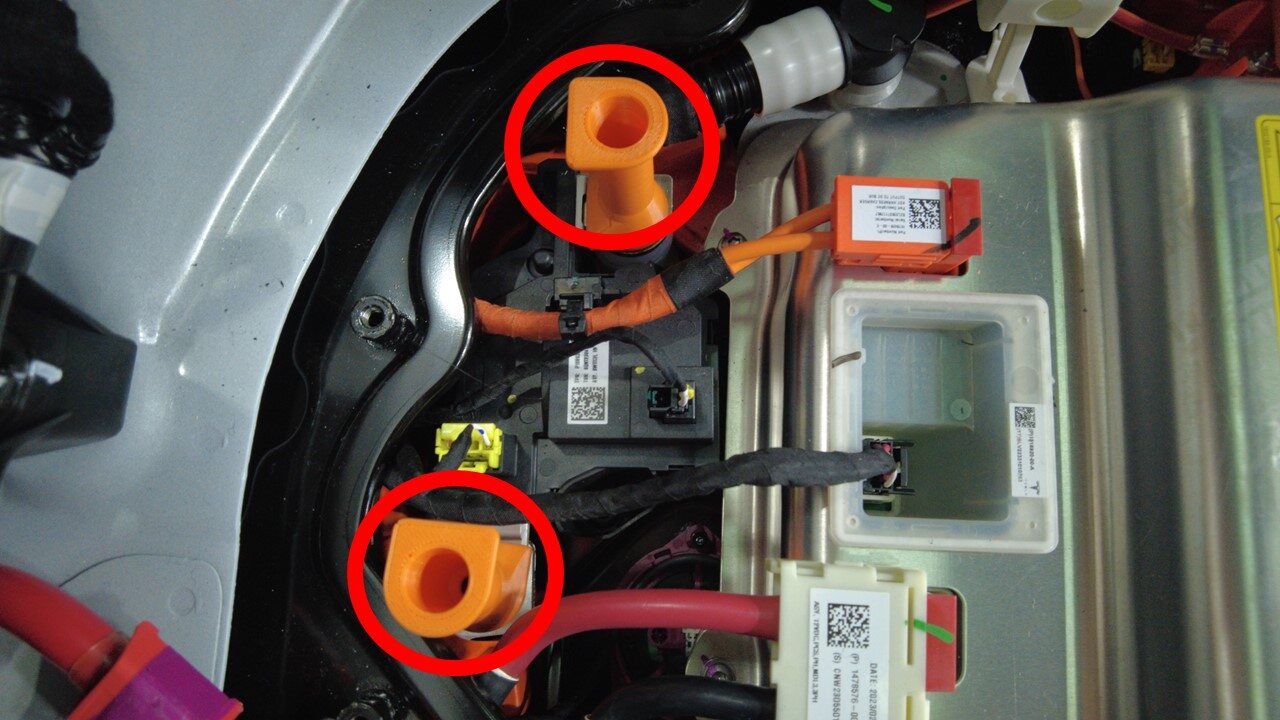

  8. 양극 HV 스위치에서 HV 조인트 절연체(2개)를 탈거합니다.

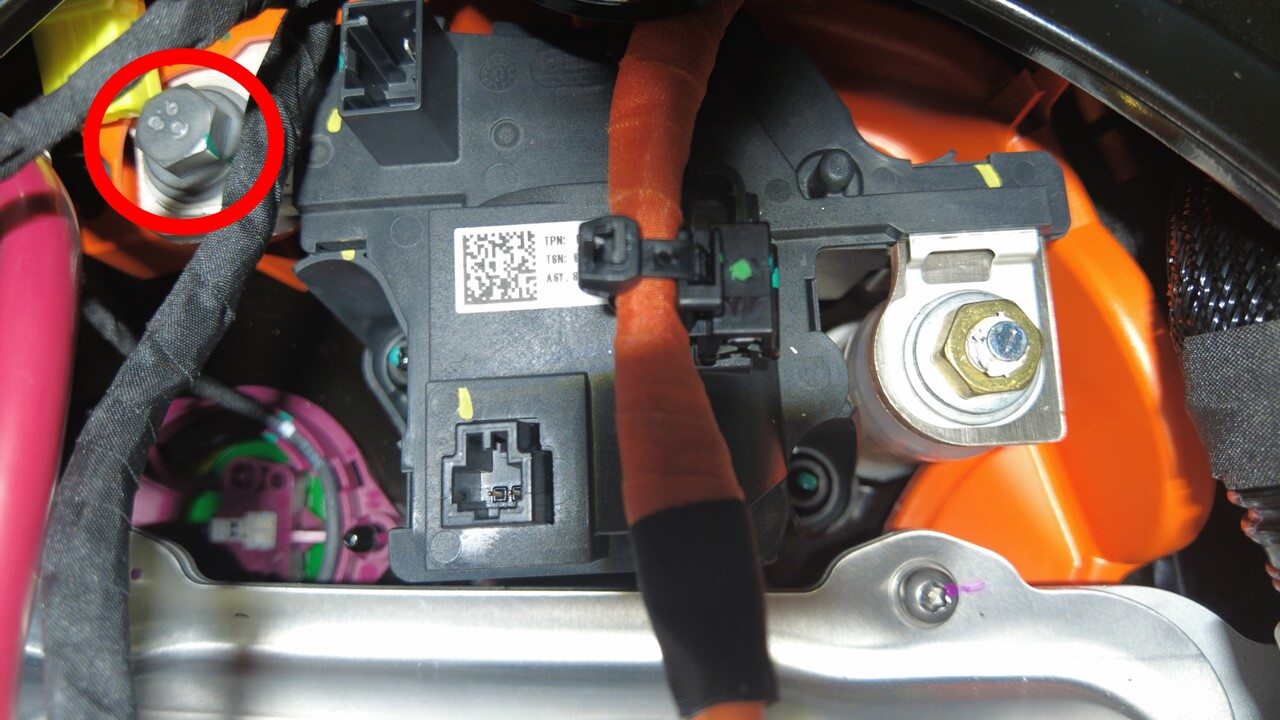

  9. 양극 팩 컨택터를 양극 버스바에 고정하는 볼트를 탈거하여 폐기합니다.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Use of the following tool(s) is recommended:
    • 13 mm socket

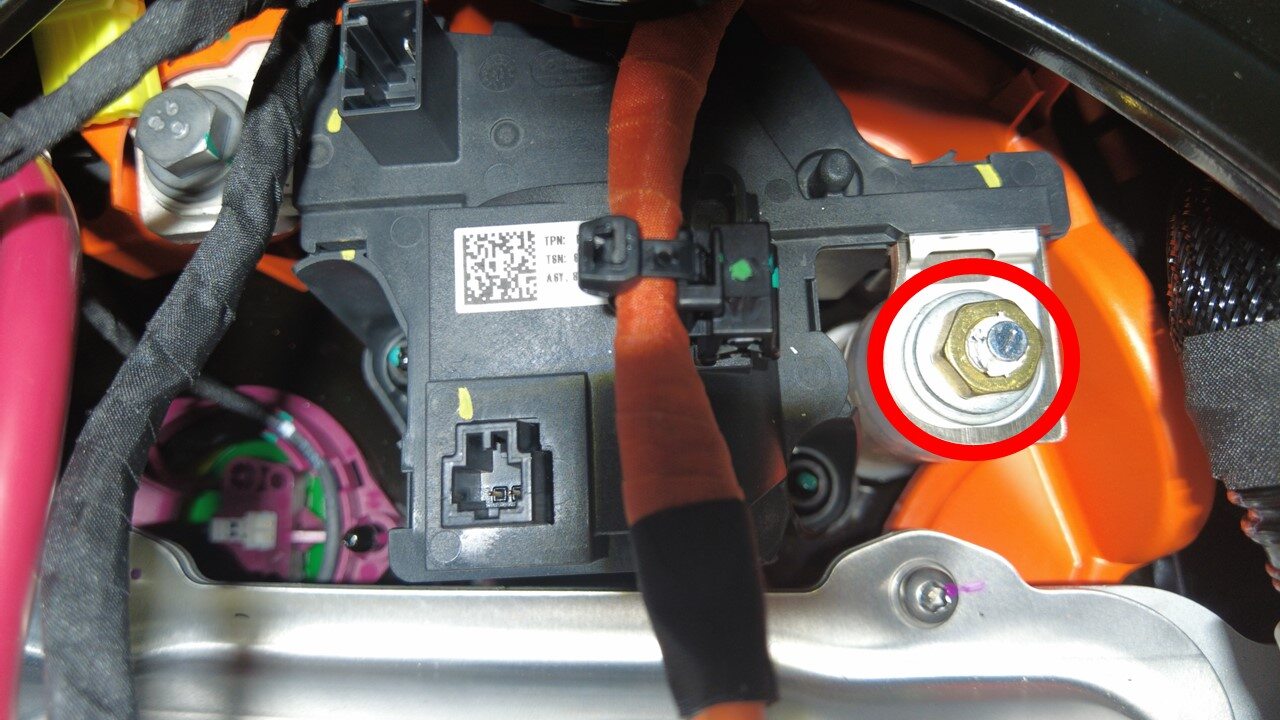

  10. 양극 팩 컨택터를 모듈 4 후면 단자에 고정하는 너트를 탈거하여 폐기합니다.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Use of the following tool(s) is recommended:
    • 13 mm socket

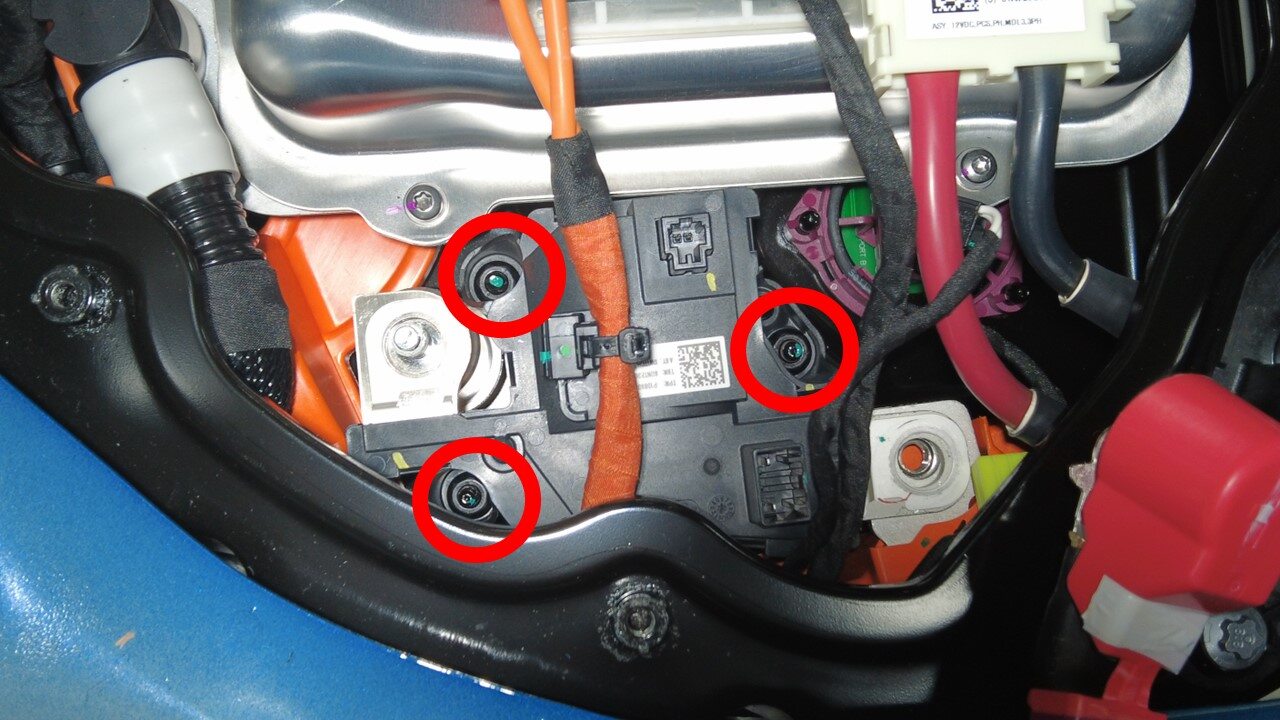

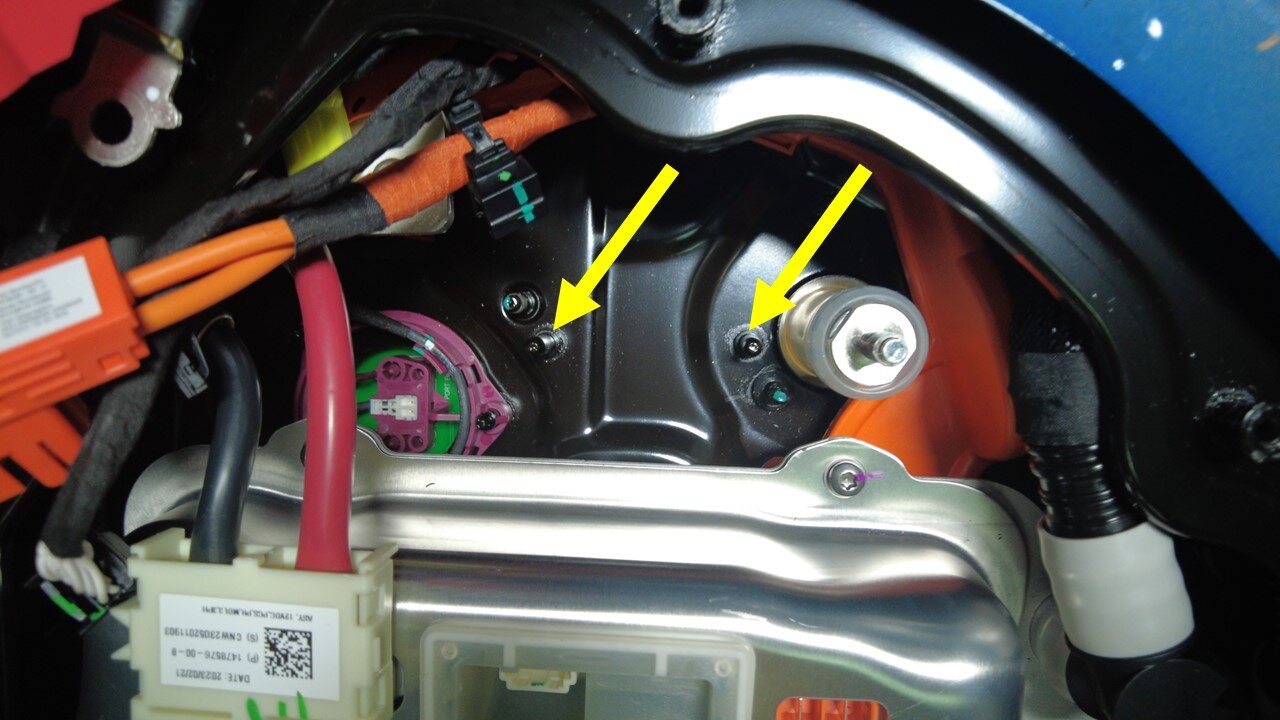

  11. 양극 팩 컨택터를 보조 베이에 고정하는 너트(3개)를 탈거합니다.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Use of the following tool(s) is recommended:
    • 10 mm socket
    Informational PurposesAn informational icon, calling your attention
    참고
    신형 자동차의 너트 수는 다를 수 있습니다.
    Informational PurposesAn informational icon, calling your attention
    TIp
    탈거 후 절연 자석을 사용하여 너트를 회수합니다.
  12. 보조 베이에서 양극 팩 컨택터를 탈거합니다.

장착

  1. 장착을 위해 양극 팩 컨택터를 보조 베이에 배치합니다.
  2. 양극 팩 컨택터를 보조 베이에 고정하는 너트(3개)를 장착합니다.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Use of the following tool(s) is recommended:
    • 10 mm socket
    Informational PurposesAn informational icon, calling your attention
    참고
    신형 자동차의 너트 수는 다를 수 있습니다.
    Informational PurposesAn informational icon, calling your attention
    TIp
    절연된 자석을 사용하여 너트를 스터드에 배치합니다.
  3. 양극 팩 컨택터를 양극 버스바에 고정하는 새 패치 볼트를 장착합니다. 규격 토크로 조인 후 표시합니다.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Use of the following tool(s) is recommended:
    • 13 mm socket
    9 Nm (6.6 lbs-ft)
  4. 양극 팩 컨택터를 모듈 4 후면 단자에 고정하는 새 패치 너트를 장착합니다. 규격 토크로 조인 후 표시합니다.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Use of the following tool(s) is recommended:
    • 13 mm socket
    9 Nm (6.6 lbs-ft)

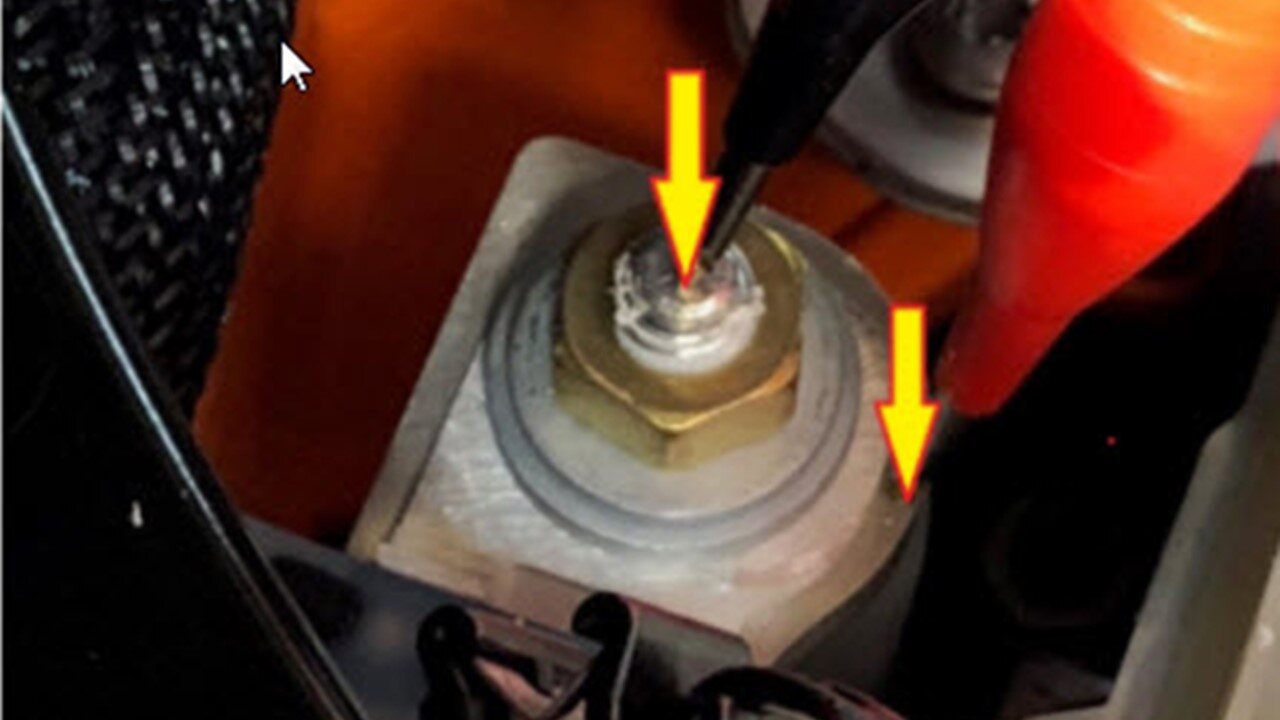

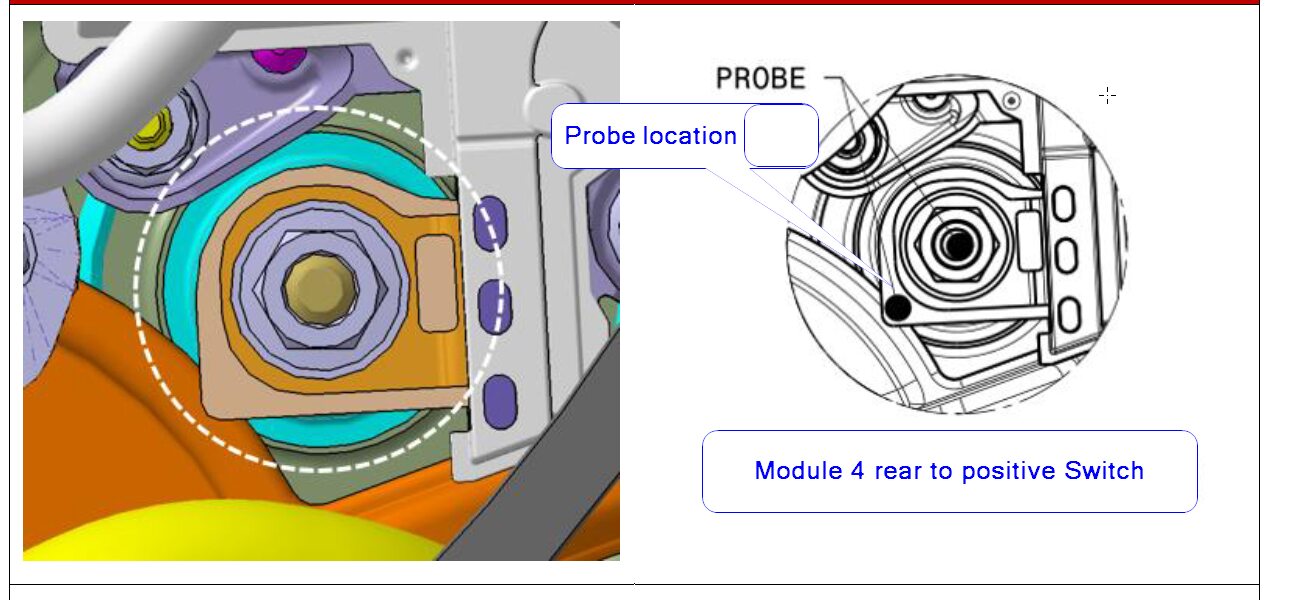

  5. HV 배터리 양극 컨택터와 HV 배터리 양극 단자의 중심부 사이의 HV 조인트에서 저항을 측정합니다. 저항은 110μΩ 이하이어야 합니다.

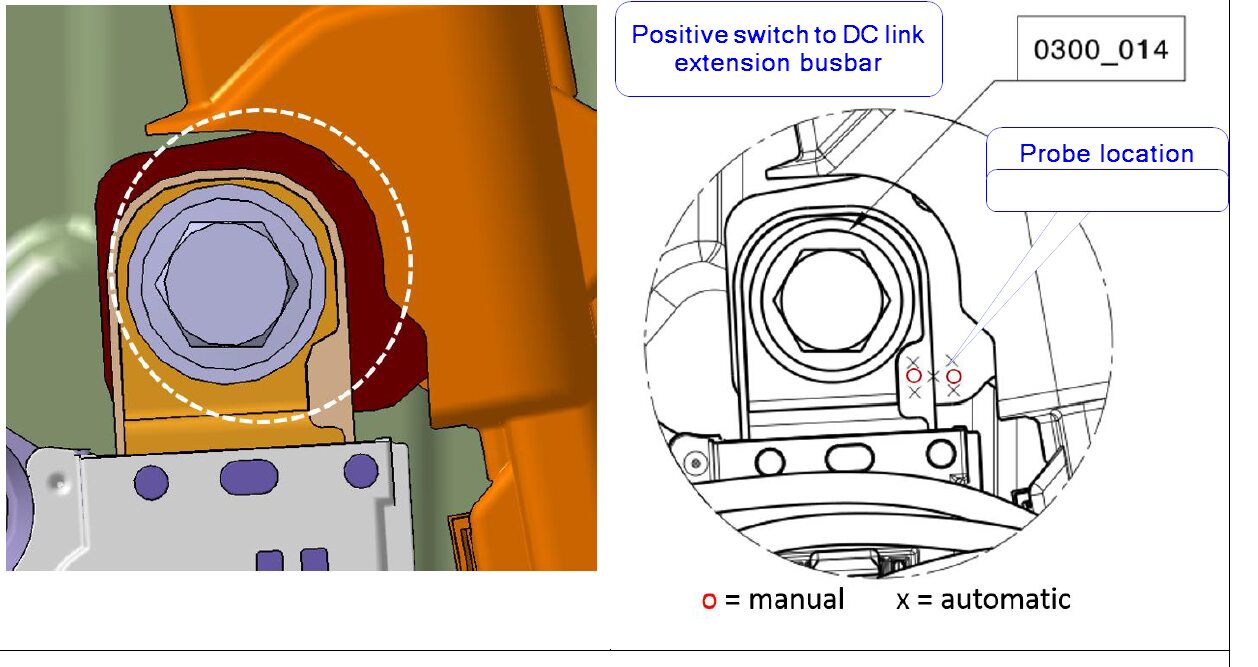

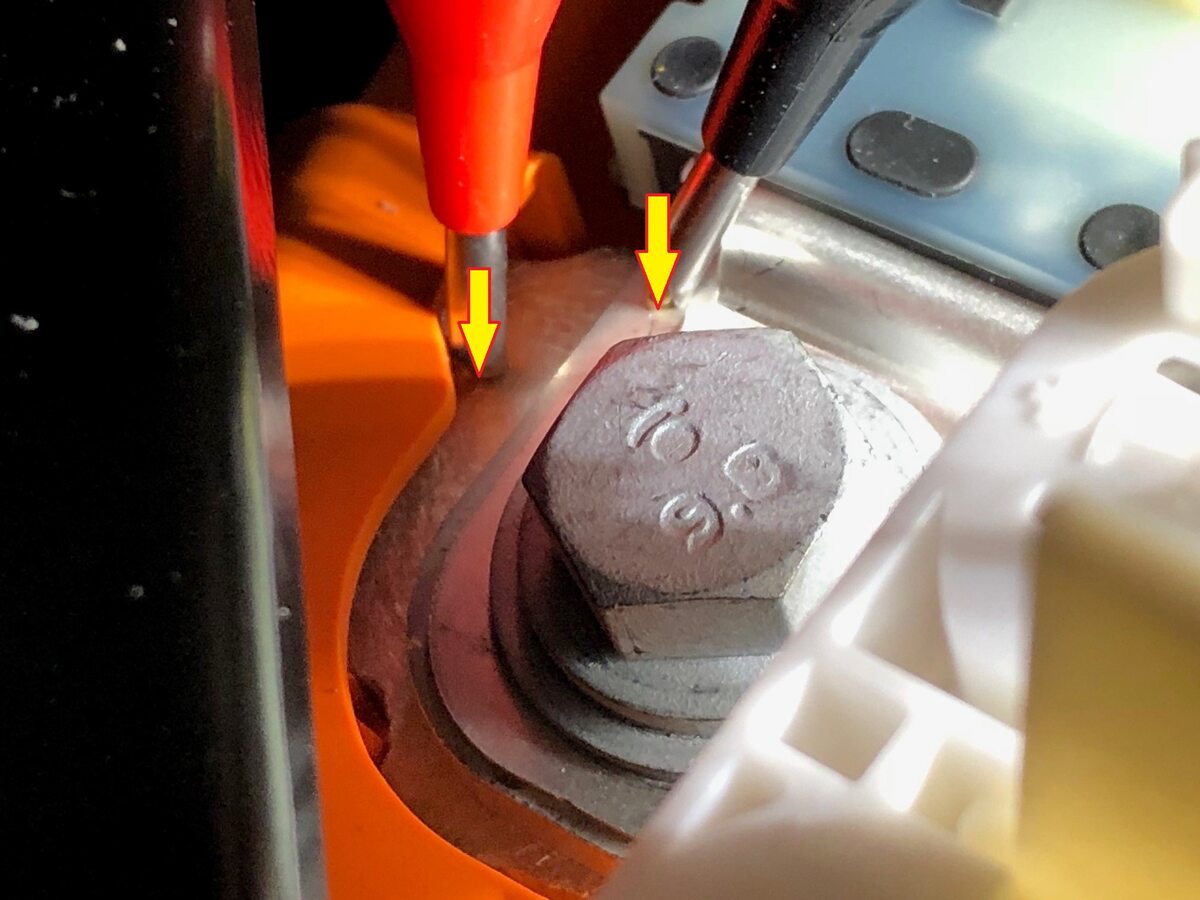

  6. 양극 팩 컨택터-DC 링크 버스바의 HV 조인트에서 저항을 측정합니다. 허용 가능한 저항은 0.020mΩ(20μΩ)~0.060mΩ(60μΩ)입니다.
    • 저항이 0.020mΩ(20μΩ)보다 작으면 프로브를 재배치하고 다시 측정합니다.
    • 저항이 0.060mΩ(20μΩ)을 초과하면 작업을 중지하고 Toolbox 세션을 에스컬레이션합니다.
  7. 양극 팩 컨택터에 보조 베이 하네스 클립을 장착합니다.
  8. 양극 팩 컨택터에 보조 베이 하네스 커넥터(2개)를 연결합니다.
  9. PCS LV 커넥터를 PCS에 연결합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    커넥터를 아래로 민 다음, 잠금 탭을 아래로 밀어 커넥터를 장착합니다. 커넥터가 완전히 안착되었는지 확인하세요.
  10. PCS 로직 커넥터를 PCS에 연결합니다.
  11. DC 버스 HV 커넥터를 PCS에 연결한 다음 잠금 탭을 고정합니다.
  12. HV 컨트롤러를 다시 제자리로 내립니다.
  13. 점화식 차단기를 장착합니다. 참조 항목: Pyro Disconnect - HV Battery (Remove and Replace).
